Kugelhahn für den Schiffbau: DNV-zertifizierte Anwendungen im Schiffbau

Der Ausfall von Komponenten auf See führt sofort zu massiven Betriebsstörungen. Ein einzelnes defektes Teil auf einer Offshore-Plattform verursacht exponentielle Trockendockkosten. Sie laufen auch Gefahr, mit schwerwiegenden Umweltbelastungen konfrontiert zu werden. Aus diesen Gründen handelt es sich bei einem Kugelhahn für die Schifffahrt nie nur um einen Grundbedarfsgegenstand. Es dient als wichtiges Sicherheits- und Flusskontrollmittel. Sie müssen es vor jeder Installation gründlich prüfen. Wir sehen diese Notwendigkeit täglich in anspruchsvollen maritimen Umgebungen. Sie müssen die spezifische Ventilarchitektur strikt an branchenüblichen Compliance-Frameworks ausrichten. Zertifizierungen von Stellen wie DNV, ABS oder LR bleiben unbedingt erforderlich. Sie garantieren eine langfristige Betriebsfähigkeit im Schiffbau und bei komplexen Offshore-Projekten. In diesem Leitfaden erfahren Sie, wie Sie diese speziellen Komponenten bewerten. Sie entdecken wichtige Materialübergänge und optimale Designarchitekturen. Sie erfahren auch, warum strenge Testprotokolle katastrophale Ausfälle im offenen Meer verhindern.

Wichtige Erkenntnisse

• Standardmäßige Industrieventile versagen in Meeresumgebungen aufgrund von galvanischer Korrosion, hoher Vibrationsbelastung und abrasiven Meerwasserpartikeln. Spezialisierte Metallurgie ist nicht verhandelbar.
• Ein DNV-zertifiziertes Ventil bietet eine verifizierte Risikominderung und stellt sicher, dass die Komponente die strenge Typgenehmigung für Druck-, Temperatur- und Brandsicherheitstests bestanden hat.
• Die Ventilauswahl muss genau auf die Anwendung abgestimmt sein – von kompakten schwimmenden Designs für Standardkühlleitungen bis hin zu robusten Zapfenarchitekturen für die Hochdruckabsaugung von oben.

Die betrieblichen Herausforderungen: Warum Meeresumgebungen Standardventile kaputt machen

Wir müssen die tatsächlichen finanziellen Auswirkungen direkt angehen. Ungeplante Wartungsarbeiten belasten schnell die Budgets für maritime Projekte. Schiffsstillstandszeiten verhindern die Umsatzgenerierung vollständig. Das Trockendocken eines riesigen Schiffes kostet täglich Zehntausende. Außerdem verlieren Sie bei unerwarteten Verzögerungen hochlukrative Charterverträge. Ein vorzeitiger Ventilausfall hat genau diese finanziellen Auswirkungen direkt zur Folge. Sie können es sich nicht leisten, Komponenten mitten im Meer sicher auszutauschen. Bei Notreparaturen im Offshore-Bereich gehen wichtige Betriebsstunden verloren.

Meeresumgebungen zerstören gnadenlos Standard-Industrieausrüstung. Sie sind täglich ständigen Umweltbedrohungen ausgesetzt. Der Ozean macht schwache Technik sofort sichtbar. Berücksichtigen Sie die folgenden strukturellen Gefahren:

• Salzwasserkorrosion zerfrisst normalen Kohlenstoffstahl schnell.
• Durch Chlorid induzierte Spannungsrisskorrosion (SCC) schwächt Grundlegierungen lautlos.
• Hydrodynamische Vibrationen führen zu einer starken mechanischen Belastung der Rohrleitungen.
• Abrasive Meerwasserpartikel erodieren ständig die inneren Dichtungsflächen.

Sie müssen strenge Erfolgskriterien für die Beschaffung festlegen. Eine erfolgreiche Strategie priorisiert die Null-Leckage-Isolierung. Es erfordert längere Wartungszyklen zwischen den geplanten Trockendockperioden. Es erfordert auch eine nachweisbare Materialherkunft. Sie benötigen einen dokumentierten Nachweis der Materialherkunft. Wir verlassen uns auf diese Kriterien, um die Sicherheit im Seeverkehr zu gewährleisten. Sie schützen gleichzeitig die Besatzung und das umliegende Meeresökosystem.

Dekodierungskonformität: Der Wert eines DNV-zertifizierten Ventils

Compliance definiert Sicherheit in der modernen Schiffstechnik. Die DNV-Typgenehmigung bietet enormes Vertrauen und Autorität. Gutachter prüfen die Komponente weit über die Grundfunktionalität hinaus. Sie schreiben strenge zyklische Druckprüfungen vor. Sie überwachen diffuse Emissionen während des Vollbetriebs sorgfältig. Sie setzen weltweit strenge Brandschutzstandards durch. Gutachter bewerten Ventile gemäß den Protokollen API 607 ​​oder ISO 10497. Das Bauteil muss ein Auslaufen bei starken Kohlenwasserstoffbränden verhindern.

Viele Ingenieure verwechseln allgemeine Fertigungszertifikate. Der Besitz eines ISO 9001-Zertifikats ist grundlegend anders. Ein allgemeines Zertifikat überprüft lediglich die Facility-Management-Prozesse. Ein spezielles DNV-zertifiziertes Ventil beweist die tatsächliche Haltbarkeit des Produkts. Es zeigt, dass das Design extreme Meeresbedingungen übersteht. DNV-, ABS- oder LR-Typgenehmigungen validieren die genaue Ventilserie. Sie beweisen, dass der physische Artikel wie vorgesehen funktioniert.

Diese Unterscheidung ist für den Projekterfolg von großer Bedeutung. Die Angabe zertifizierter Komponenten vereinfacht Ihre Risikominderungsstrategie. Es rationalisiert den komplexen Prozess der Schiffsklassifizierung erheblich. Es beschleunigt die obligatorischen Versicherungsprüfungen erheblich. Schließlich sorgt es für eine reibungslosere Übergabe an vorsichtige Reeder. Sie verlangen vor der Übernahme des Schiffes einen absoluten Zuverlässigkeitsnachweis.

Grundlegender technischer Bewertungsrahmen für Meeresspezifizierer

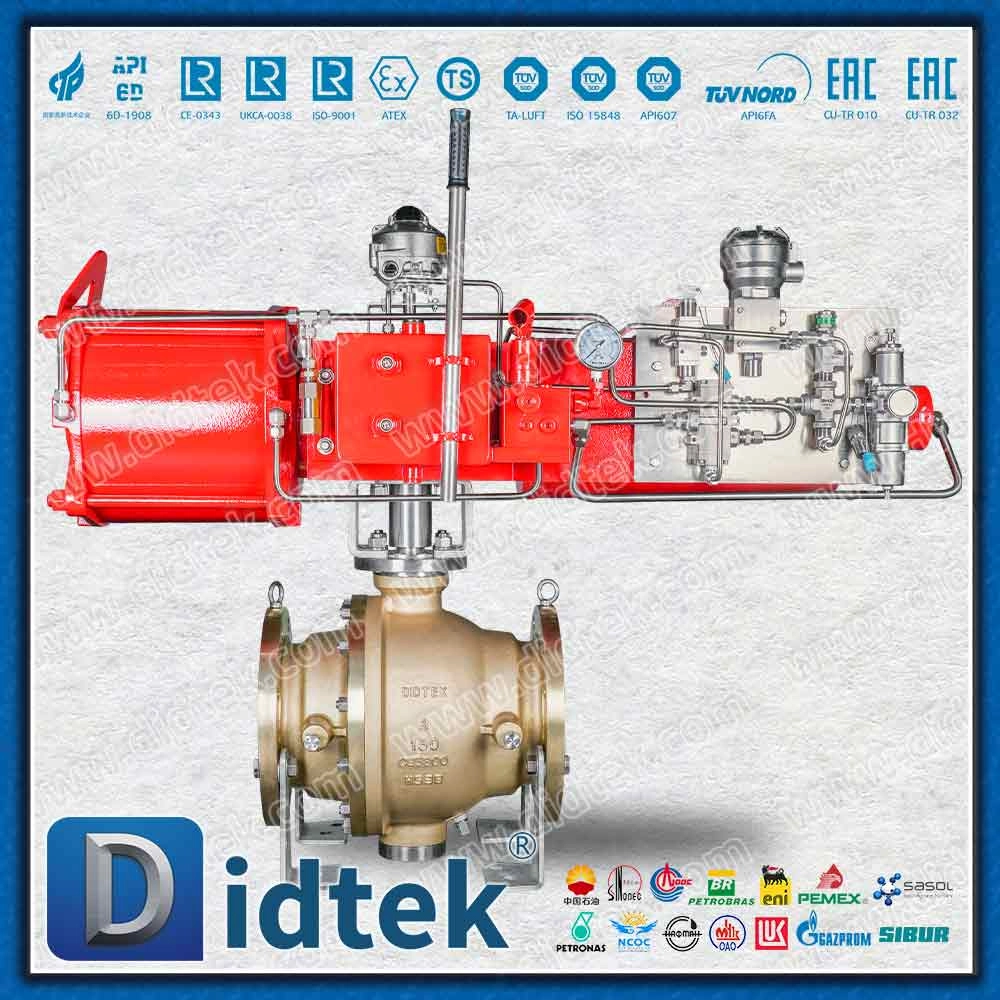

Ingenieure müssen die Metallurgie sorgfältig bewerten. Standard-Edelstahl 316 oder 316L hat vor der Küste oft Probleme. Rohes Meerwasser zersetzt diese Grundlegierungen mit der Zeit. Auf normalen Stahloberflächen bildet sich schnell Lochfraß. Sie müssen sofort auf stärkere, spezielle Materialien umsteigen. Aluminiumbronze bietet eine hervorragende Seewasserbeständigkeit. Es verhindert auf natürliche Weise aggressiven biologischen Bewuchs im Meer. Unter Wasser bildet es eine schützende Oxidschicht. Duplex-Edelstähle (2205) und Super-Duplex-Stähle (2507) zeichnen sich anderswo aus. Sie verarbeiten behandeltes Ballastwasser einwandfrei. Sie widerstehen Lochfraß in stark salzhaltigen Umgebungen.

Die strukturelle Architektur spielt eine große Rolle für die Leistung. Schwimmende Kugelkonstruktionen eignen sich gut für Niederdrucksysteme. Der stromaufwärtige Druck drückt die Kugel in den stromabwärtigen Sitz. Sie werden hauptsächlich in Motorkühlleitungen mit kleinem Durchmesser eingesetzt. Hochdruckanwendungen erfordern einen völlig anderen strukturellen Ansatz. Ein Marine-Zapfenventil sorgt für sichere Stabilität bei großem Durchmesser. Es sichert den Ball sowohl oben als auch unten. Es verhindert, dass sich die Kugel unter Krafteinwirkung nach unten verschiebt. Es reduziert das Betriebsdrehmoment bei hohen Rohrleitungslasten erheblich.

Die Auswahl der Dichtungen erfordert die gleiche technische Aufmerksamkeit. Für weiche Sitze werden Materialien wie PTFE oder PEEK verwendet. Sie beherrschen den Umgang mit Chemikalien und reinigen Flüssigkeiten gut. Allerdings zerstören abrasive Meeresströmungen weiche Sitze schnell. Partikelreiches Meerwasser erfordert anspruchsvollere Lösungen. Metall-auf-Metall-Sitzmöbel überstehen diese rauen, erosiven Bedingungen. Sie verwenden Wolframkarbidbeschichtungen für maximale Haltbarkeit.

Die unten stehende Vergleichstabelle zum Design von Schiffsventilen zeigt die wichtigsten architektonischen Unterschiede auf.

Kritische Anwendungen: Vom Schiffbau bis zur Offshore-Energie

Verschiedene maritime Sektoren erfordern völlig unterschiedliche Flüssigkeitskontrollsysteme. Wir unterteilen diese Anforderungen in drei Kernbereiche.

1. Kommerzieller Schiffbau: Systeme hier bewältigen täglich riesige Wassermengen. Ballastwasseraufbereitungssysteme (BWTS) sind auf zuverlässige Ventile angewiesen. Sie verhindern weltweit die Übertragung invasiver Wasserarten. Diese Systeme erfordern ständig eine präzise Strömungsisolierung. Motorkühlleitungen erfordern einen konstanten, unterbrechungsfreien Durchfluss. Sie saugen rohes Meerwasser direkt durch den Rumpf. Schiffskraftstoffleitungen verwalten dicke, korrosive Flüssigkeiten. Scrubber-Systeme behandeln aggressive, saure Abgasnebenprodukte sicher. Sie erfordern hochkorrosionsbeständige Innenverkleidungsteile.
2. Offshore- und FPSO-Systeme: Die Topside-Extraktion bringt extreme Drücke und Temperaturen mit sich. benötigen Sie einen hochspezialisierten Hier Diese Komponenten verwalten flüchtige Kohlenwasserstoffe sicher. Ein spezielles Offshore-Kugelhahn . FPSO-Ventil regelt gefährliche Gaskompressionsmodule. Es steuert auch kritische Löschwasser-Ringleitungen. Diese Sicherheitssysteme müssen in Notfällen sofort aktiviert werden.
3. Unterwasserintegration: Der Betrieb am Meeresboden stellt ganz besondere Herausforderungen dar. Die extremen Tiefen üben erdrückende Kräfte auf die Ausrüstung aus. Ein Unterwasserventil erfordert einen enormen technischen Aufwand. Es muss strenge Überdrucktests unter Wasser bestehen. Ingenieure platzieren das Gerät zur Validierung in Druckkammern. Es benötigt Bedienschnittstellen für ROVs (Remotely Mounted Vehicle). Taucher können diese extremen Meerestiefen nicht sicher erreichen. Es muss ständig extremem Außendruck standhalten. Eindringendes Wasser zerstört interne mechanische Komponenten sofort.

Implementierungsrealitäten und Testanforderungen

Eine erfolgreiche Umsetzung hängt in hohem Maße von dokumentierten Nachweisen ab. Sie müssen auf einer Materialzertifizierung nach EN 10204 3.1 oder 3.2 bestehen. Dies gewährleistet eine absolute Rückverfolgbarkeit ab der Gießerei. Fordern Sie umfassende Ergebnisse der zerstörungsfreien Prüfung (NDT) ein. Prüfer müssen Ultraschall- und Röntgenuntersuchungen durchführen. Diese Tests zeigen verborgene Porosität im Inneren des Metallgusses. Vor dem Versand müssen FAT-Protokolle (Factory Acceptance Testing) durchgeführt werden. Dadurch werden Leistungsgrenzen unter kontrollierten Laborbedingungen überprüft. Ingenieure simulieren während der FAT tatsächliche Offshore-Druckstöße.

Clevere Designmerkmale bestimmen maßgeblich die Langlebigkeit des Gesamtsystems. Sie reduzieren die manuellen Reparaturstunden vor der Küste. Suchen Sie nach Ausblasschutzschäften, um die Betriebssicherheit zu erhöhen. Sie verhindern katastrophale Explosionen bei plötzlichen Druckstößen. ISO 5211-Montagepads ermöglichen einen unglaublich einfachen Austausch des Aktuators. Sie können pneumatische oder elektrische Antriebe schnell aufrüsten. Top-Entry-Designs ermöglichen eine schnelle Inline-Wartung. Sie können interne Komponenten direkt reparieren. Sie vermeiden, den schweren Körper vollständig vom Rohr zu entfernen.

Für die Auswahl eines Anbieters sind klare, objektive Kriterien erforderlich. Leiten Sie Ihr Beschaffungsteam bei der Auswahl sorgfältig an. Bewerten Sie zunächst ihre direkten Bearbeitungsmöglichkeiten im eigenen Haus. Fordern Sie transparente Lieferzeiten für kundenspezifische Legierungsgüsse. Stellen Sie sicher, dass sie eine nachgewiesene Erfolgsbilanz vorweisen können. Sie müssen die Audits der Klassifikationsgesellschaften konsequent bestehen. Dies unterscheidet zuverlässige Hersteller von einfachen Rohstoffhändlern.

Abschluss

Durch die Spezifikation eines Marine-Kugelhahns werden Betriebsrisiken grundlegend reduziert. Es schützt Ihr Schiff vor katastrophalen Ausfallzeiten. Die richtige Auswahl gewährleistet langfristige Sicherheit in anspruchsvollen Umgebungen. Sie müssen eine bestimmte Metallurgie auf exakte Flüssigkeitsprofile abstimmen. Sie müssen außerdem transparente und verlässliche Zertifizierungen einfordern.

Ergreifen Sie noch heute die folgenden umsetzbaren nächsten Schritte:

• Überprüfen Sie Ihre aktuellen Ventilausfallraten, um systemische Schwachstellen zu identifizieren.
• Vergleichen Sie alle erforderlichen Druckklassen mit Querverweisen, bevor Sie Beschaffungsaufträge freigeben.
• Arbeiten Sie direkt mit Lieferanten zusammen, die eine transparente DNV-Typgenehmigungsdokumentation bereitstellen.
• Aktualisieren Sie Ihre internen Spezifikationsblätter, um eine korrekte Materialrückverfolgbarkeit zu gewährleisten.

FAQ

F: Was ist der Unterschied zwischen der DNV-Typgenehmigung und der Standardmaterialzertifizierung?

A: Die DNV-Typgenehmigung validiert den gesamten Entwurfs- und Herstellungsprozess für den Einsatz auf See. Es beweist, dass das fertige Produkt extremen Druck, Feuer und Vibrationen übersteht. Bei der Standardmaterialzertifizierung wird nur die chemische Zusammensetzung des Metalls auf Gießereiebene überprüft. Es ist keine Garantie dafür, dass die zusammengebaute Komponente unter Wasser zuverlässig funktioniert.

F: Wann sollte ich ein Marine-Tennion-Ventil einem schwimmenden Kugelventil vorziehen?

A: Für Größen- und Druckschwellenwerte, die über den Standardgrenzen liegen, sollten Sie eine Zapfenkonstruktion angeben. In der Regel wechseln Ingenieure bei Größen über 4 Zoll zu Zapfenarchitekturen. Sie verwenden sie auch für Druckstufen der Klasse 300+. Bei diesen Werten wird das Betriebsdrehmoment zu einem wichtigen Sicherheits- und Betätigungsproblem.

F: Kann ein Offshore-Kugelhahn in Unterwasseranwendungen eingesetzt werden?

A: Nein. Unterwasserumgebungen erfordern völlig andere externe Druckdichtungen. Sie müssen das Eindringen von Wasser in riesige Meerestiefen verhindern. Auch Unterwasserkomponenten benötigen ROV-kompatible Schnittstellen für den Fernbetrieb. Offshore-Ventile auf der Oberseite verwalten den Innendruck gut, sind aber nicht automatisch für den Einsatz unter Wasser geeignet.
