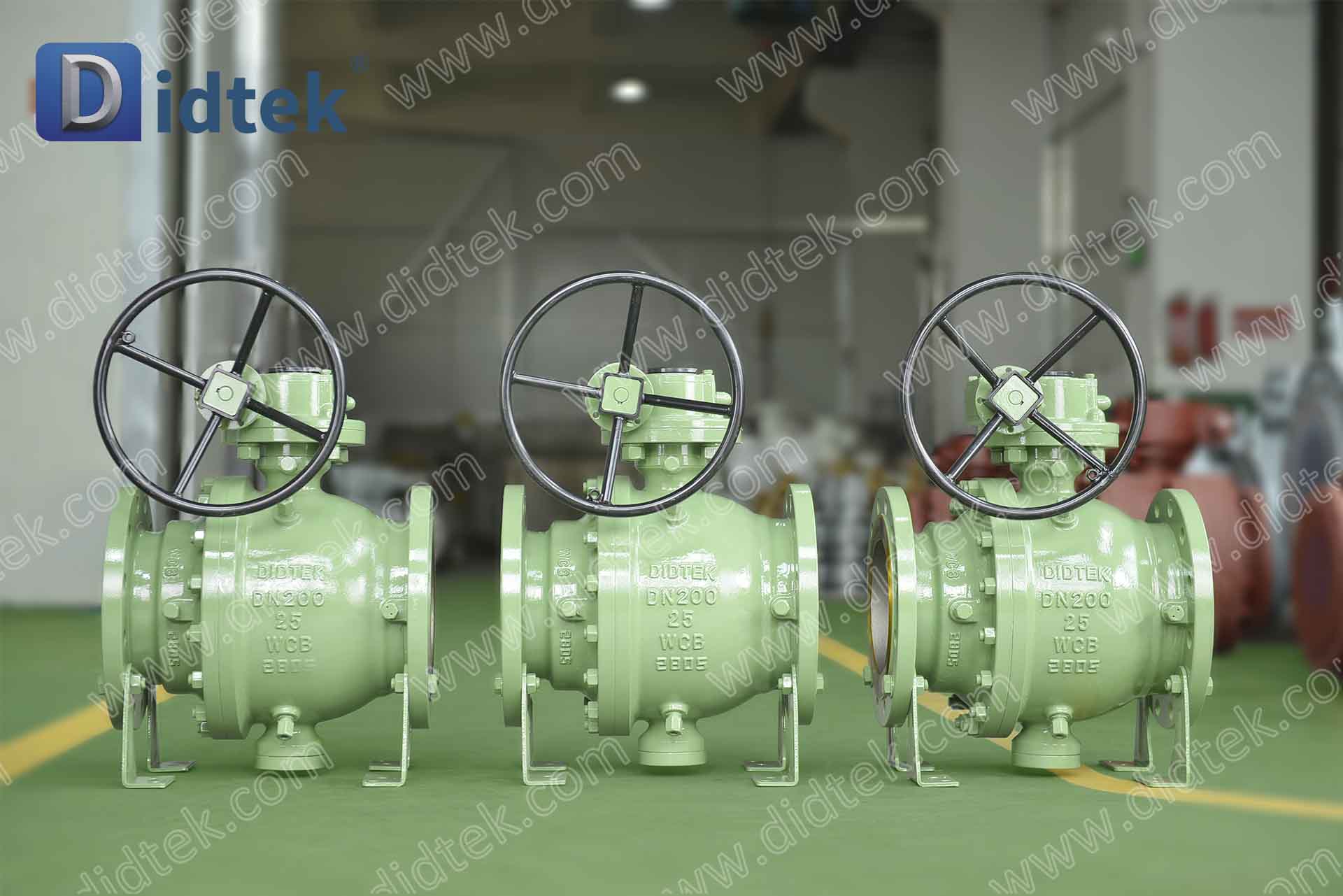

WCB-Kugelhahn mit Flanschzapfen und geteiltem Gehäuse und Getriebe

Produktbeschreibung

Der WCB-Kugelhahn mit Flanschzapfen und geteiltem Gehäuse wurde für die anspruchsvolle Flüssigkeitsisolierung und -steuerung in komplexen Rohrleitungsnetzen entwickelt und bietet außergewöhnliche strukturelle Integrität unter extremen Druckbedingungen. Der Ventilkörper ist aus hochwertigem WCB-Kohlenstoffguss (ASTM A216) geschmiedet und verfügt über eine dickwandige Konstruktion, die mit einer robusten Korrosionsschutzbeschichtung in Industriequalität versehen ist. Wenn Sie mit der Hand an der Außenseite entlangfahren, entdecken Sie eine dichte Schutzbarriere, die speziell zum Schutz vor rauen Umwelteinflüssen, Salznebel und abrasiven Partikeln angebracht wurde, die häufig bei Installationen im Freien vorkommen.

Die geteilte Karosseriekonfiguration mit seitlichem Einstieg verändert die Wartungsprotokolle grundlegend. Anlagenbetreiber können vor Ort schnelle interne Inspektionen durchführen und Kernkomponenten austauschen, ohne die umgebende Pipeline-Infrastruktur vollständig demontieren zu müssen. Diese spezielle Designwahl reduziert Betriebsausfallzeiten drastisch und minimiert die langfristigen Lebenszykluskosten für große Flüssigkeitsmanagementanlagen.

Im Zentrum des Flüssigkeitskontrollmechanismus befindet sich eine präzisionsgefertigte, zapfengelagerte Kugel. Dieses Ankersystem verteilt den Rohrleitungsdruck gleichmäßig über die Ventilstruktur und verhindert so, dass die Kugel gegen den nachgeschalteten Sitz gedrückt wird. Dadurch erleben Bediener beim Drehen des Schwerlastgetriebes eine spürbar sanfte, widerstandsarme mechanische Bewegung. Die taktile Rückmeldung des Getriebemechanismus ermöglicht exakte Vierteldrehungseinstellungen mit minimaler körperlicher Anstrengung und verhindert so plötzliche Druckspitzen oder Wasserschlageffekte, die andernfalls zum Bruch alternder Rohre führen könnten. Darüber hinaus bietet der oben montierte ISO 5211-Standardflansch einen direkten, universellen Anschlusspunkt für automatisierte pneumatische oder elektrische Antriebe und erleichtert so die einfache Integration in intelligente, ferngesteuerte Industrienetzwerke.

Produktparameter

Dieser nach exakten Maßtoleranzen gefertigte Zapfenkugelhahn verfügt über fortschrittliche Sitzmaterialien und einen starr verankerten Kern, um über Tausende von Betriebszyklen hinweg eine bidirektionale Leckagefreiheit zu gewährleisten. Die folgenden technischen Spezifikationen bestimmen seine Leistungsfähigkeit in extremen Hochdruckszenarien.

Designbeschreibung und Sicherheitsmechanismen

In hochflüchtigen Flüssigkeitstransferumgebungen ist ein mechanischer Ausfall keine Option. Diese Zapfenkugelhähne sind mit einer umfassenden Reihe von Schutzmechanismen ausgestattet, die für absolute Betriebssicherheit sorgen. Das Self-Cavity-Druckentlastungssystem leitet überschüssige interne Wärmeausdehnung automatisch ab und verhindert so strukturelle Verformungen. Nachfolgend sind die wichtigsten Sicherheitskonfigurationen aufgeführt, die in jede Einheit integriert sind:

• Struktur: 2-teilige oder 3-teilige Körperkonfiguration für strukturelle Stabilität unter Rohrleitungsbelastung.

• Hochabsperrender Dichtungsmechanismus: Ermöglicht einen Betrieb mit niedrigem Drehmoment und sorgt gleichzeitig für eine dichte, leckagefreie Barriere gegenüber dem Medium.

• Block- und Entlüftungsfunktion: Ermöglicht die gleichzeitige Isolierung des Vor- und Nachlaufstroms und erhöht so die Betriebssicherheit während der Wartung.

• Eigenhohlraum-Druckentlastung: Verwaltet automatisch die Wärmeausdehnung eingeschlossener Flüssigkeiten, um den Ventilkörper vor internem Überdruck zu schützen.

• Brandsicheres Design: Entspricht strengen Industriestandards, um eine katastrophale Brennstoffzufuhr bei Anlagenbränden zu verhindern.

• Ausblassichere Schaftkonstruktion: Gewährleistet die mechanische Integrität, indem verhindert wird, dass der Schaft durch den internen Rohrleitungsdruck herausgeschleudert wird.

• Antistatisches Design: Eliminiert gefährliche Funkenrisiken durch Aufrechterhaltung einer kontinuierlichen elektrischen Kontinuität zwischen Kugel, Schaft und Körper bei Anwendungen mit flüchtigen Medien.

• Sperrvorrichtung: (Für Hebelgriffbedienung) verhindert unbefugte oder versehentliche Änderungen des Durchflusszustands.

• ISO 5211-Antriebsmontage: Standardisierter oberer Flansch für sofortige Automatisierungsbereitschaft und Fernsteuerungsintegration.

• Notfall-Fetteinspritzung: (Option) Bietet einen sekundären Einspritzpunkt für Dichtmittel zur vorübergehenden Wiederherstellung der Dichtung, wenn die primären Weichsitze durch Schmutz beschädigt sind.

• PN-Design: Kann basierend auf spezifischen Rohrleitungsanforderungen und Druckstufen verfügbar sein.

Test- und Lieferparameter

Um technische Konformität und absolute Zuverlässigkeit zu gewährleisten, wird jedes einzelne Ventil vor Verlassen der Produktionsstätte einer 100 % strengen Druck- und Dichtheitsprüfung gemäß API 598-Standards unterzogen. Dies wird mit einer zerstörungsfreien Prüfung (NDT) kombiniert, um die innere Gussdichte zu überprüfen. Wir sind uns der kritischen Natur der Projektzeitpläne bewusst, weshalb wir einen effizienten Produktionszyklus aufrechterhalten und je nach Projektumfang und spezifischen Anpassungsanforderungen (z. B. nicht standardmäßige Flanschabmessungen oder spezielle Korrosionsschutzbeschichtungen) ein Lieferfenster von 15 bis 60 Tagen sicherstellen. Für den internationalen Transport ist jede Einheit sicher verankert und in dicken, begasungsfreien Sperrholzkisten untergebracht. Beim Öffnen der Kiste kommen die frisch bearbeiteten Flanschflächen zum Vorschein, die stark vor Feuchtigkeit, Salzluft und Stoßschäden geschützt sind und sicherstellen, dass die Ausrüstung in makellosem, einbaufertigem Zustand ankommt.

Anwendung & Funktion

Der Didtek WCB Kugelhahn mit geflanschtem Zapfen und geteiltem Gehäuse und Getriebe wird strategisch in der Schwerindustrie eingesetzt und speziell aufgrund seiner hervorragenden Materialeigenschaften und zuverlässigen Flüssigkeitsisolationsfähigkeiten ausgewählt. Die hochbelastbare Konstruktion aus WCB-Kohlenstoffstahl gewährleistet eine langfristige Betriebsstabilität, selbst wenn sie schwankenden Außentemperaturen und abrasiven Medien im Inneren ausgesetzt ist.

Öl und Gas Midstream

Unverzichtbar für Öl- und Gasfernleitungen, Kompressorstationen und städtische Gasverteilungsnetze. Die zapfenverankerte Konstruktion bewältigt problemlos enorme Pipelinedrücke und verhindert gleichzeitig interne Leckagen, wodurch ein sicherer und kontinuierlicher Kohlenwasserstofftransport ohne das Risiko einer Umweltverschmutzung gewährleistet wird.

Wasseraufbereitung und Versorgung

Wird häufig in industriellen Kühlwasserkreisläufen, kommunalen Wasserversorgungssystemen und großen Pumpstationen eingesetzt. Die vielfältigen Korrosionsschutzausstattungsoptionen (z. B. PTFE- oder PEEK-Weichsitze) schützen die internen Mechanismen vor ständiger Feuchtigkeitseinwirkung, wodurch die Wartungshäufigkeit erheblich reduziert und die Betriebslebensdauer des Wassernetzes verlängert wird.

Allgemeine Fertigung

Integraler Bestandteil von Stromerzeugungssystemen in Fabriken, Schmierleitungen für Schwermaschinen und der Steuerung nicht korrosiver Flüssigkeiten. Durch den präzisen Getriebebetrieb können Anlageningenieure die Durchflussraten genau und sicher regulieren und so das Risiko plötzlicher Druckabfälle verringern, die zu Systemstörungen oder Geräteschäden führen könnten.

Lagerung und Transport von Chemikalien

Bietet eine sichere Flüssigkeitsisolierung in Schiffsterminals für Massenchemikalien und großen Lagertanklagern. Die integrierten Brandschutz- und Antistatikfunktionen sind in diesen volatilen Umgebungen von entscheidender Bedeutung und verhindern aktiv katastrophale Ausfälle und Funkenentzündungen in Notsituationen oder bei routinemäßigen Chemikalientransfers.
