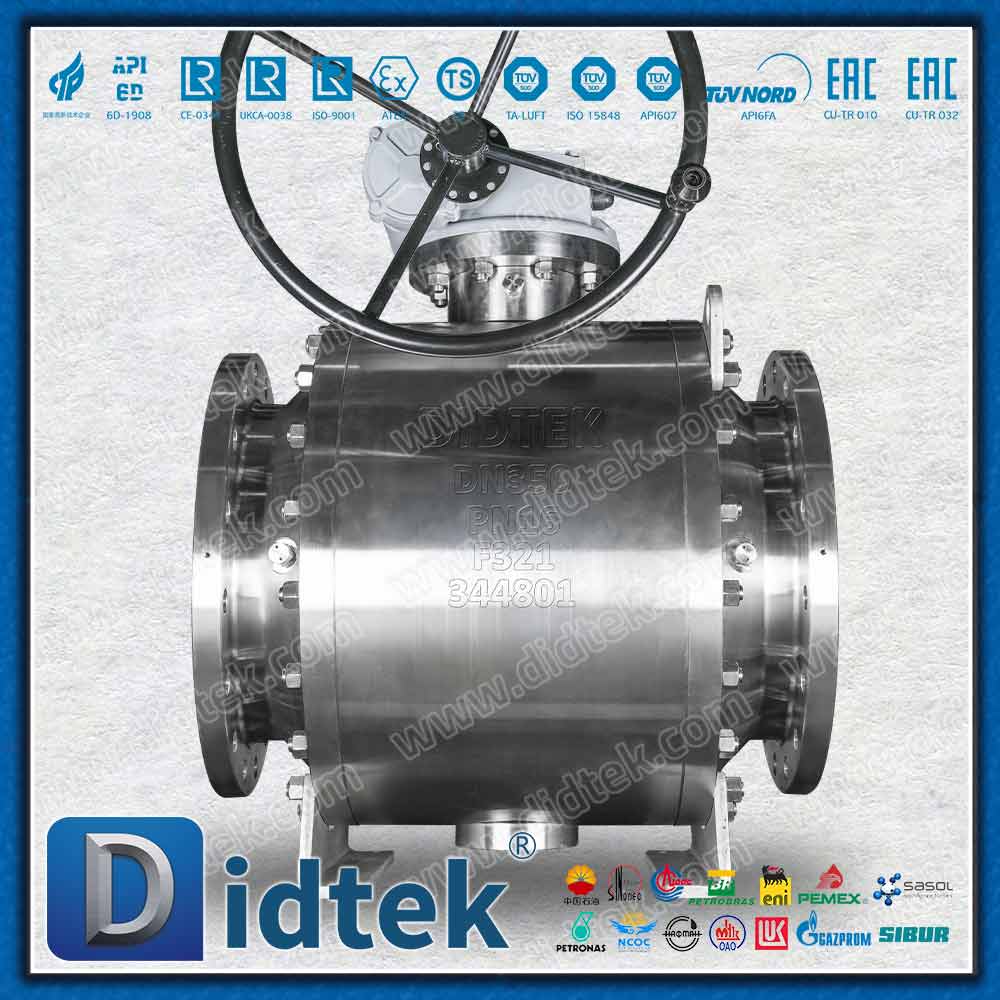

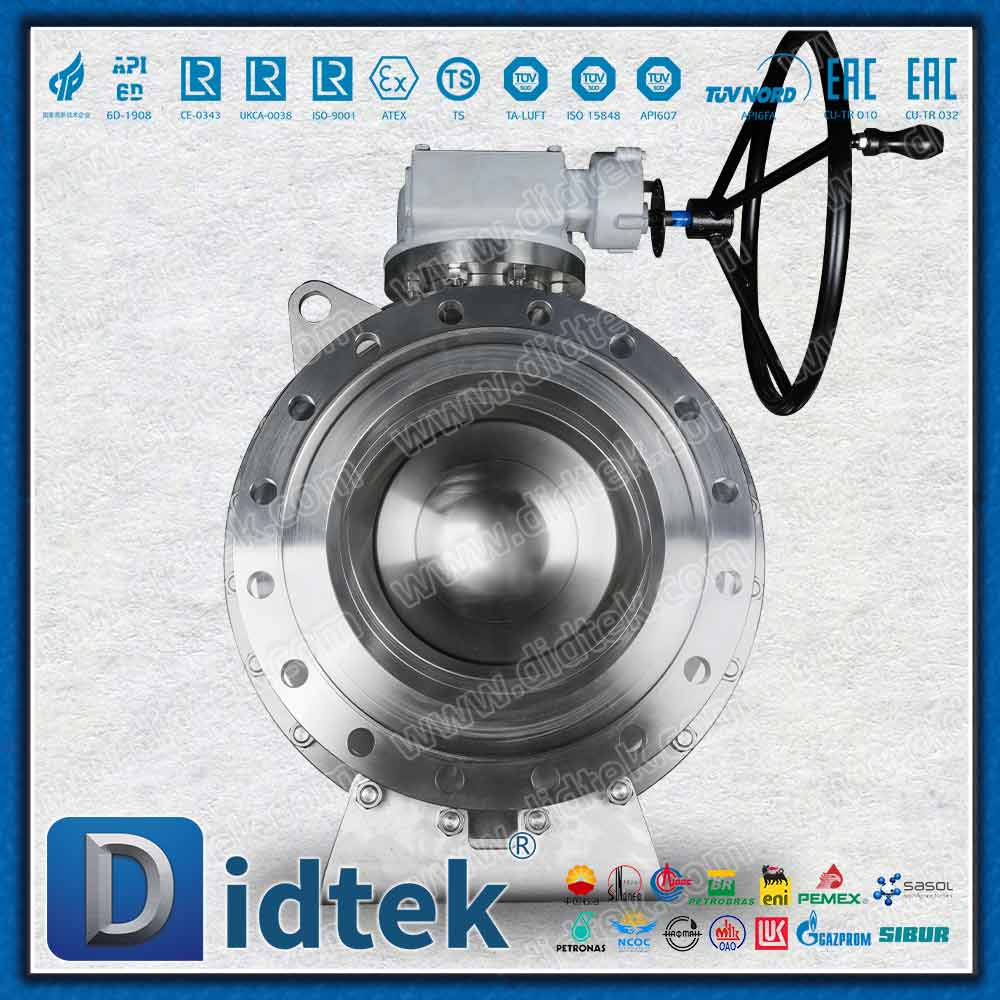

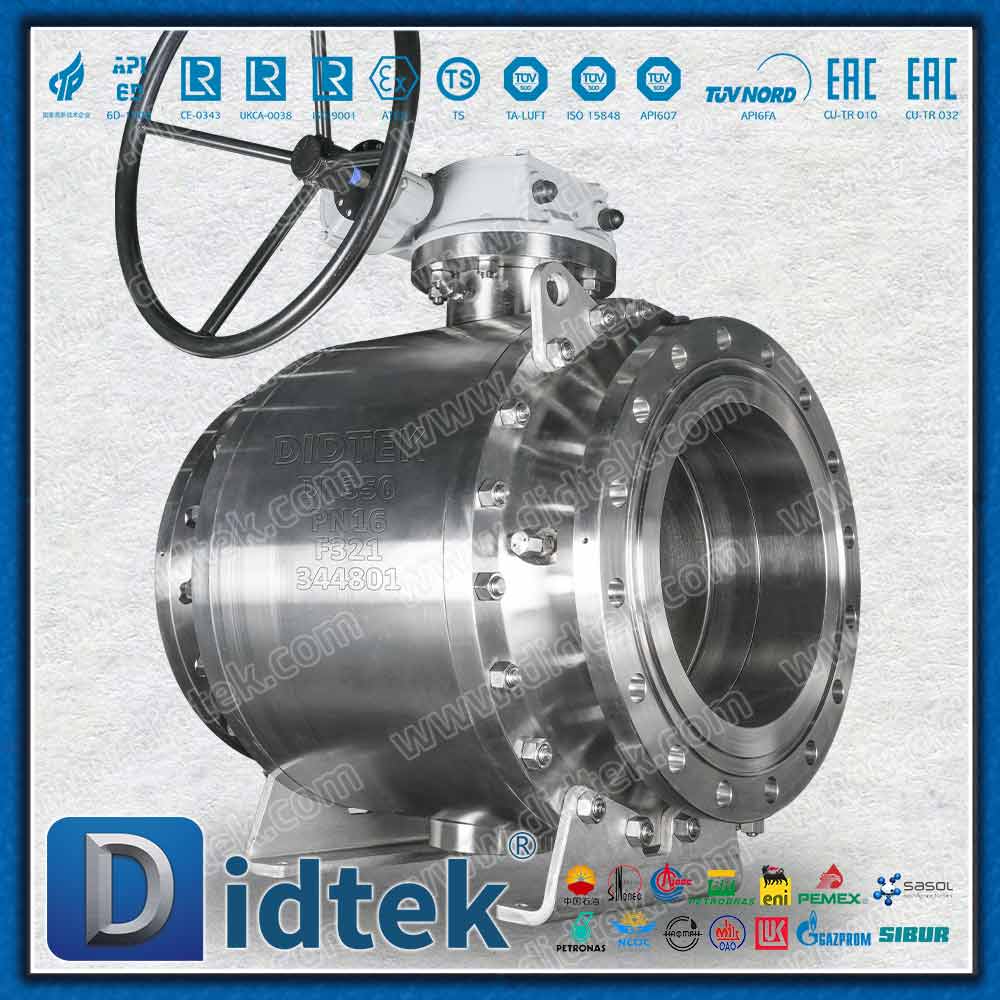

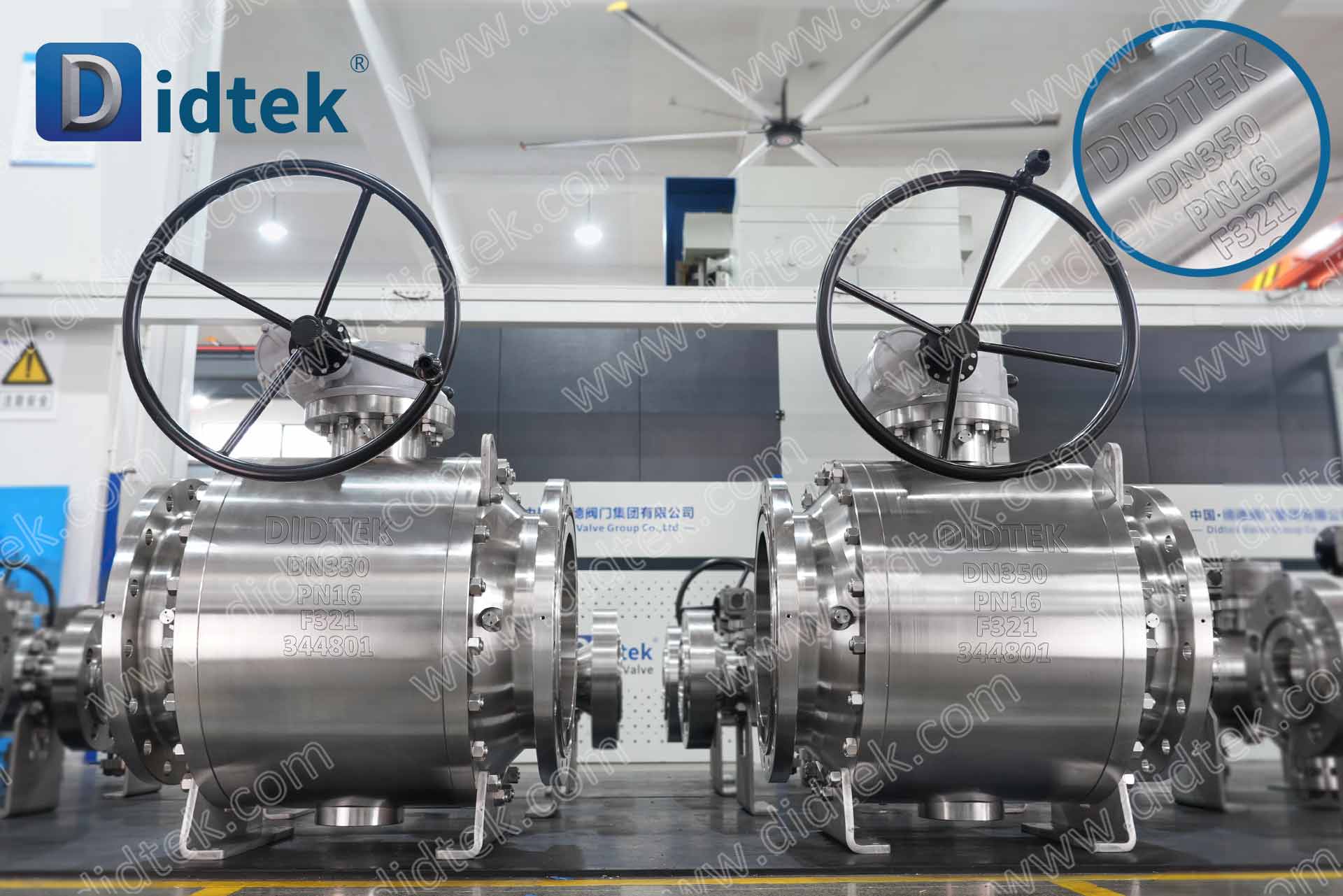

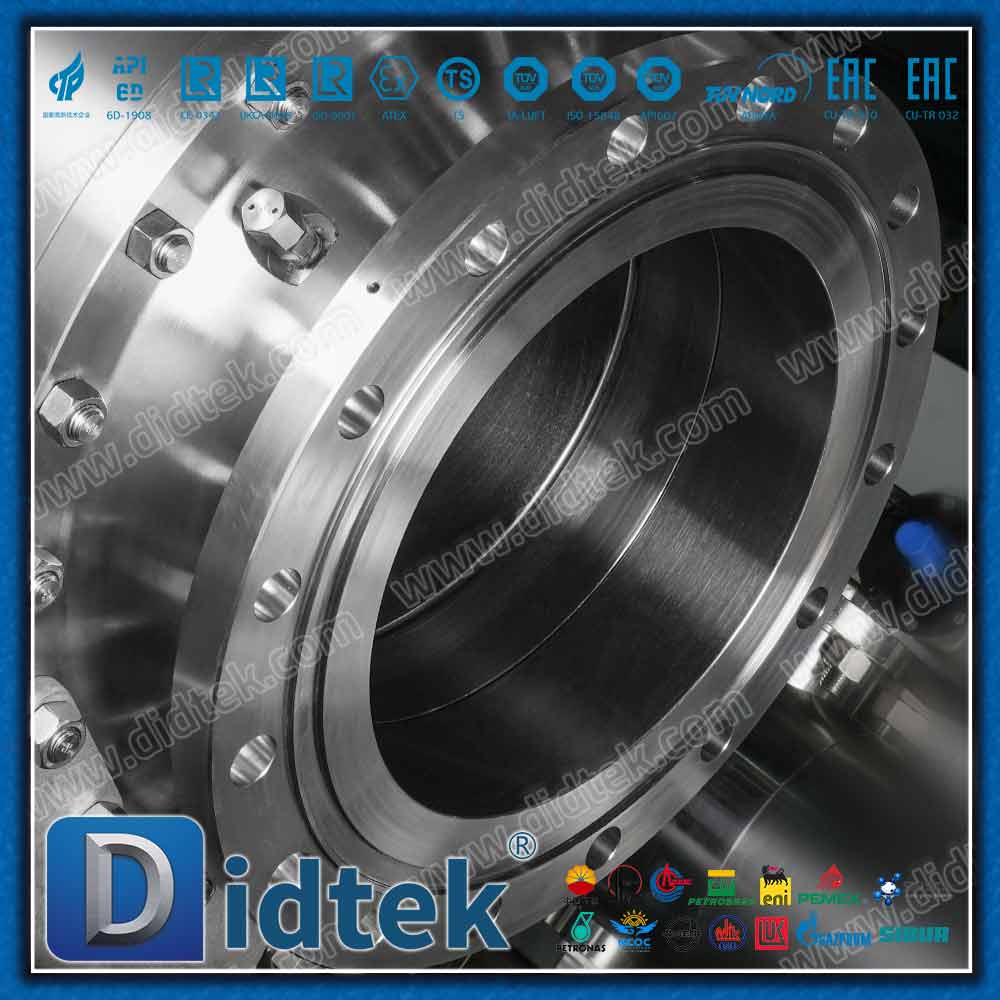

SS321 Zapfenkugelhahn mit Vakuumprüfung

Produktbeschreibung

Der SS321-Trunnion-Kugelhahn mit Vakuumprüfung stellt eine hochspezialisierte Lösung zur Durchflussregelung dar, die für extreme Betriebsumgebungen entwickelt wurde, in denen außergewöhnliche Hochtemperaturstabilität und absolute Dichtheit nicht verhandelbar sind. Dieses Hochleistungsventil besteht aus hochwertigem, mit Titan stabilisiertem austenitischem Edelstahl – insbesondere ASTM A182 F321 (geschmiedet) oder A351 CF8C (gegossen) – und ist so konzipiert, dass interkristalline Korrosion, insbesondere im kritischen Chromkarbid-Ausscheidungsbereich, vollständig verhindert wird. Die physische Handwerkskunst zeigt sich in der dichten, porösitätsfreien Metallstruktur, die durch fortschrittliche Schmiedetechniken erreicht wird und eine überragende Zugfestigkeit und eine raffinierte, glatte Oberflächenbeschaffenheit bietet.

Um den kompromisslosen Anforderungen von Vakuumanwendungen und Ultrahochreinheitsanwendungen gerecht zu werden, wird jede Einheit vor dem Zusammenbau einer umfassenden Vakuum-Dichtheitsprüfung unterzogen. Mithilfe präziser Helium-Massenspektrometrie stellen Techniker sicher, dass die Mikroleckagerate streng unter dem ^-6 Schwellenwert von 10 mbar·l/s bleibt. Dieser strenge Diagnoseprozess garantiert die absolute Integrität der Schaftdichtungen, Split-Body-Verbindungen und Sitzschnittstellen und eliminiert effektiv jegliches Risiko von atmosphärischem Eindringen. Darüber hinaus werden alle internen Komponenten einer sorgfältigen Ultraschallreinigung und -entfettung unterzogen, wodurch ein makelloser, kontaminationsfreier Innenhohlraum entsteht, der sich außergewöhnlich glatt anfühlt und eine sofortige Bereitschaft für den Umgang mit empfindlichen Flüssigkeiten gewährleistet.

Produktparameter

Designbeschreibung und Kerntechnik

• Hochtemperaturstabilität (SS321): Die strategische Zugabe von Titan stellt sicher, dass das Ventil seine strukturelle Integrität, seine mechanischen Eigenschaften und seine Korrosionsbeständigkeit bei erhöhten Temperaturen (bis zu 200 °C) beibehält, bei denen es bei Standardlegierungen 304 oder 316 zu Materialabbau oder -versagen kommen kann.

• Vakuum-Integritätssicherung: Spezielle Vakuumtests bestätigen, dass das Ventil konstant ein Vakuumniveau von bis zu 10 ^-6 mbar·l/s oder besser aufrechterhält. Diese präzise Diagnose verhindert, dass Umgebungsluft, Feuchtigkeit oder Partikelverunreinigungen in die kontrollierte Prozessumgebung gelangen.

• Reibungsarmes Zapfendesign: Die robuste, auf dem Zapfen montierte Kugelkonfiguration absorbiert den Leitungsdruckschub, reduziert das Betriebsdrehmoment erheblich und minimiert den Verschleiß der speziellen vakuumtauglichen Sitze. Dies gewährleistet einen reibungslosen, vorhersehbaren Betrieb des Schneckengetriebes auch nach längeren statischen Inaktivitätsphasen.

• Hochleistungsdichtung: Ausgestattet mit hochwertigen PEEK-Weichsitzen und maßgeschneiderten Elastomerlösungen (wie Viton-, Kalrez- oder PTFE-O-Ringen und Lippendichtungen). Alle Dichtungskomponenten werden speziell gereinigt, entfettet und in kontrollierten Umgebungen für Vakuum- oder Hochreinheitsanwendungen montiert.

• Fortschrittliche Sicherheitsarchitektur: Integriert mit einem Anti-Blowout-Stammdesign, antistatischen Geräten und strikter Einhaltung der Brandschutznormen API 6FA. Das Ventil unterstützt außerdem die Double Block and Bleed (DBB)-Funktionalität und gewährleistet so absolute Systemsicherheit bei extremen Betriebsschwankungen.

Parameter und Lieferspezifikationen

Über seine mechanischen Spezifikationen hinaus wird dieser SS321-Trunnion-Kugelhahn durch ein strenges Qualitätskontrollsystem und eine äußerst reaktionsfähige Lieferkette unterstützt. Jede einzelne Einheit wird vor dem Versand zu 100 % strengen Funktions- und Drucktests unterzogen, die den Emissionsstandards ISO 15848 entsprechen und über mehrere internationale Zertifizierungen (CE, UKCA, EAC) verfügen. Um die sorgfältig gereinigten, vakuumfähigen Oberflächen während des Transports zu schützen, ist jedes Ventil sicher in robusten Sperrholzkisten verankert, sodass es in fabrikneuem Zustand am Installationsort ankommt.

Anwendungsfunktion

Der SS321-Trunnion-Kugelhahn mit Vakuumprüfung wird aufgrund seiner überlegenen Materialeigenschaften, der Null-Leckage-Garantie und der robusten Architektur mit geteiltem Gehäuse häufig in anspruchsvollen Umgebungen mit hohem Risiko eingesetzt. Es wurde speziell für die Lösung komplexer Herausforderungen bei der Flüssigkeitskontrolle in den folgenden kritischen Bereichen entwickelt:
