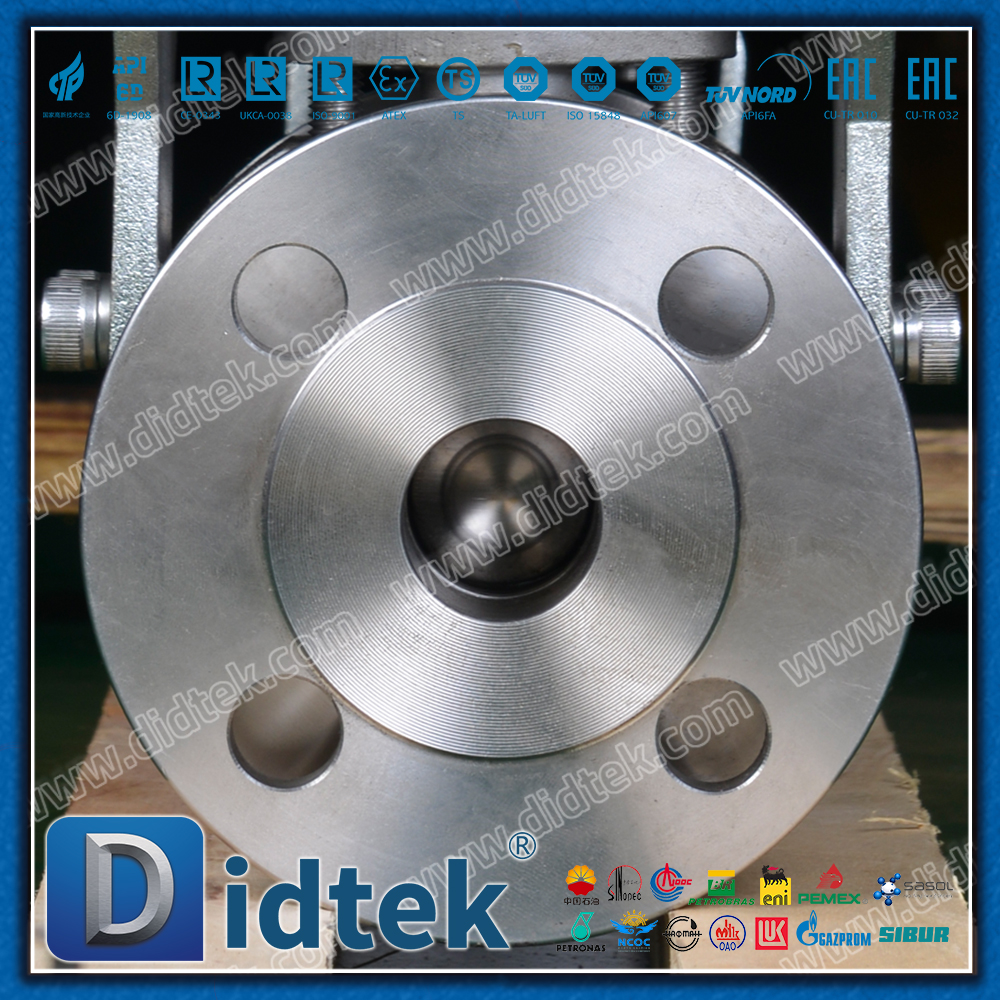

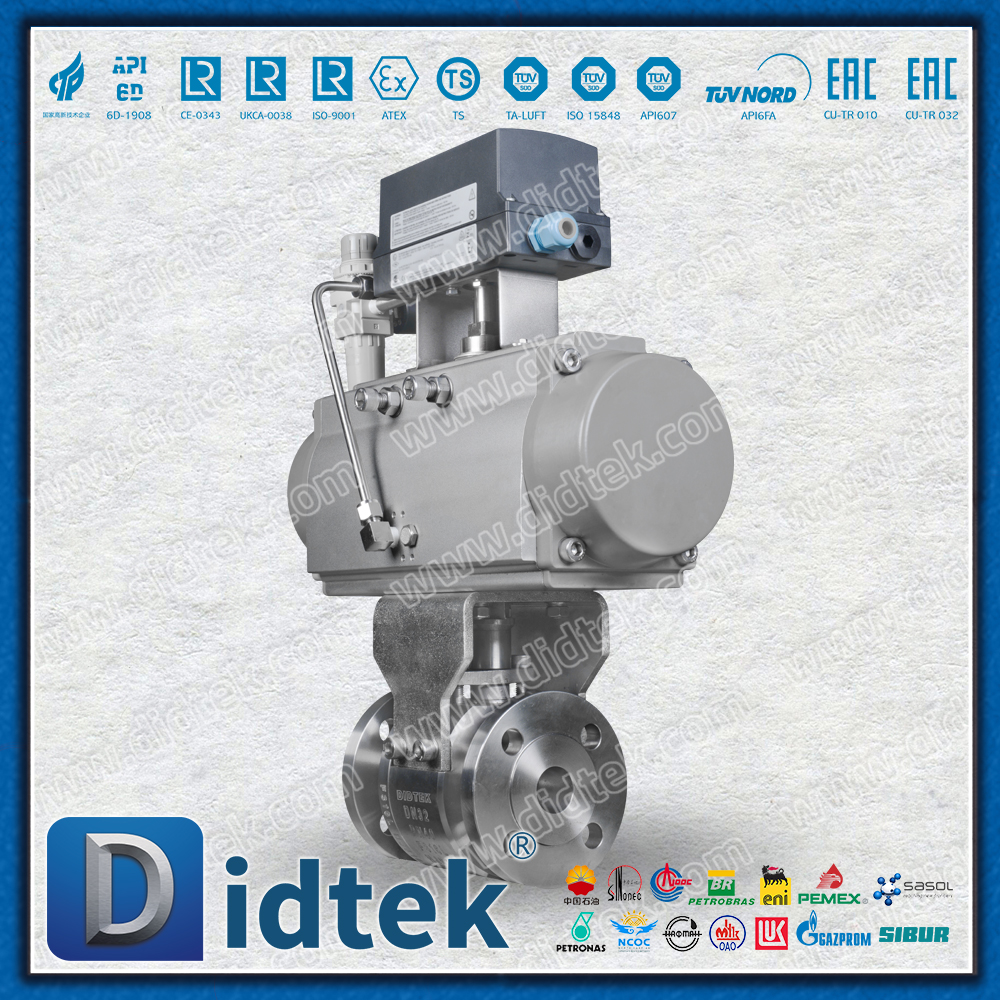

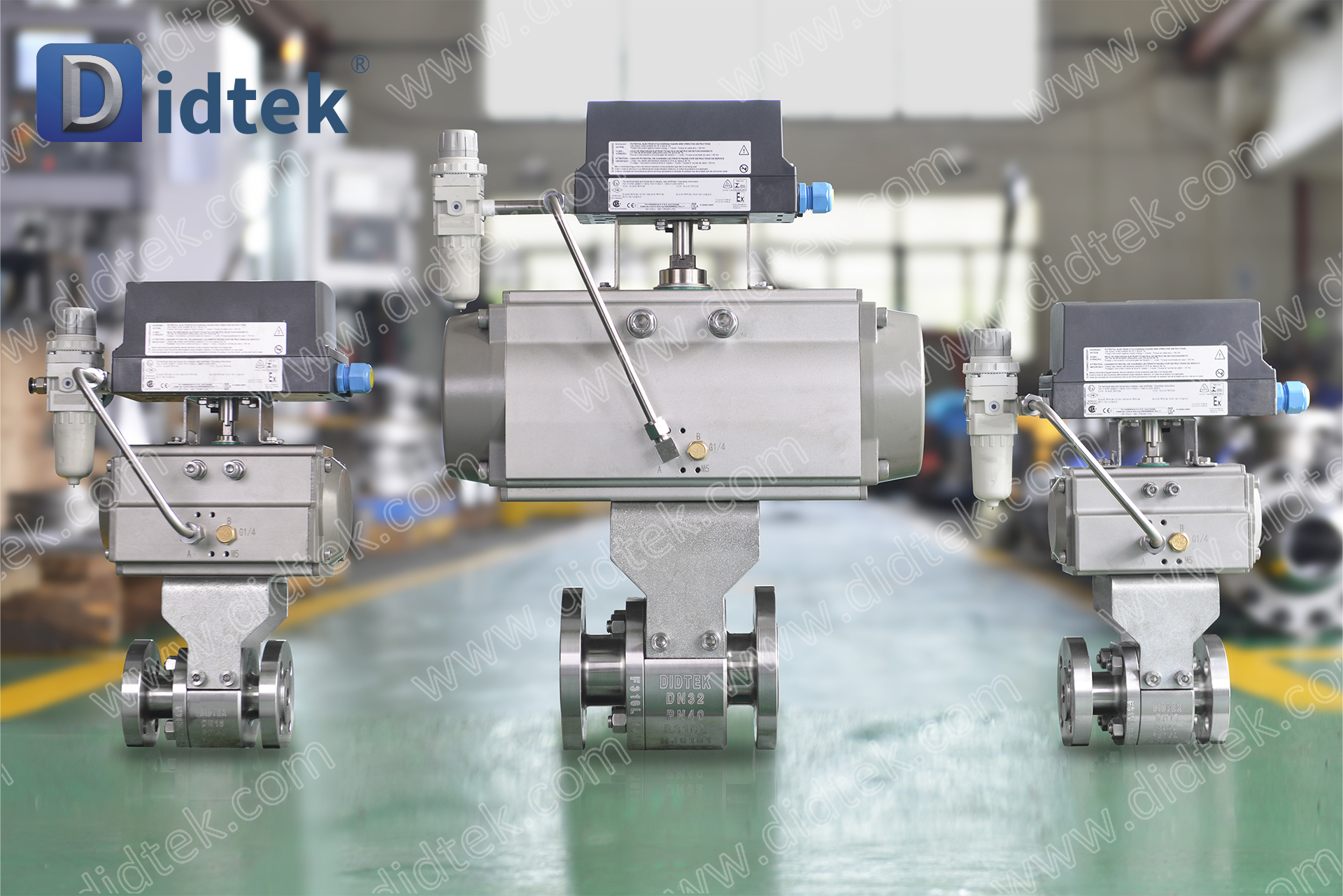

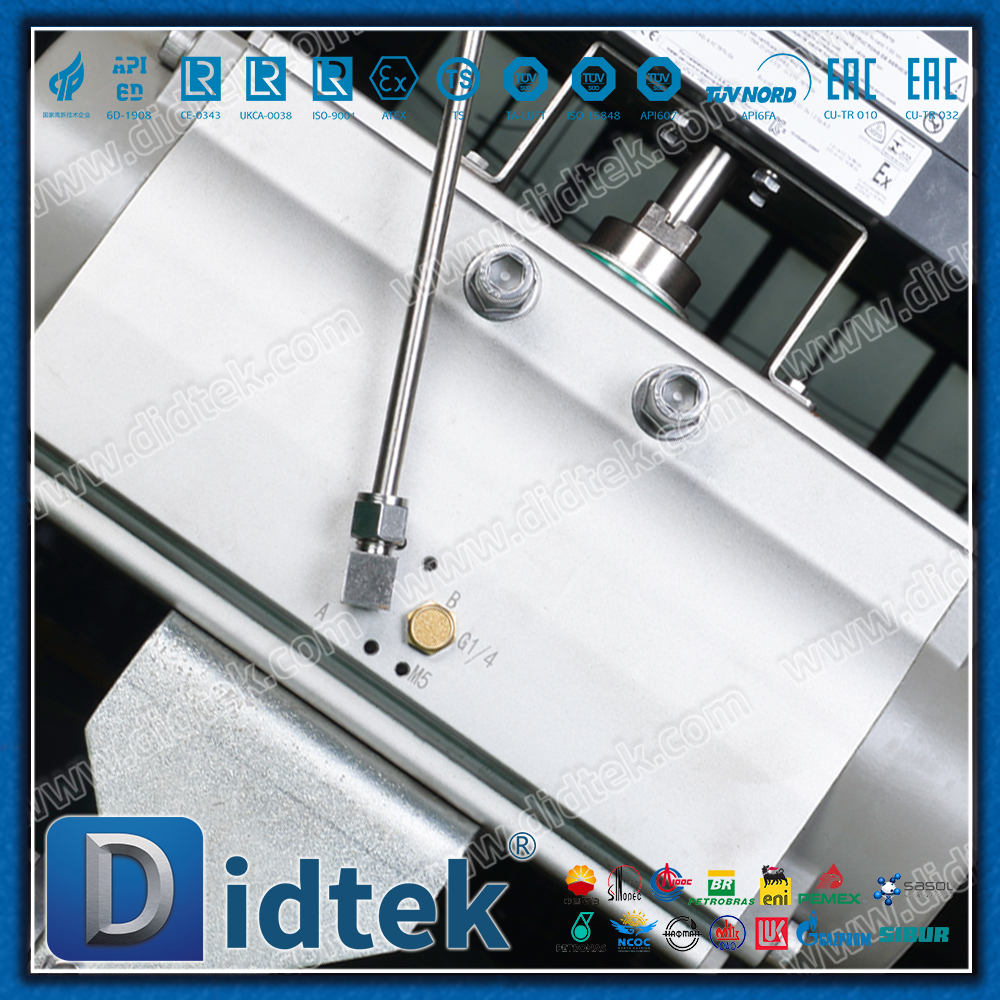

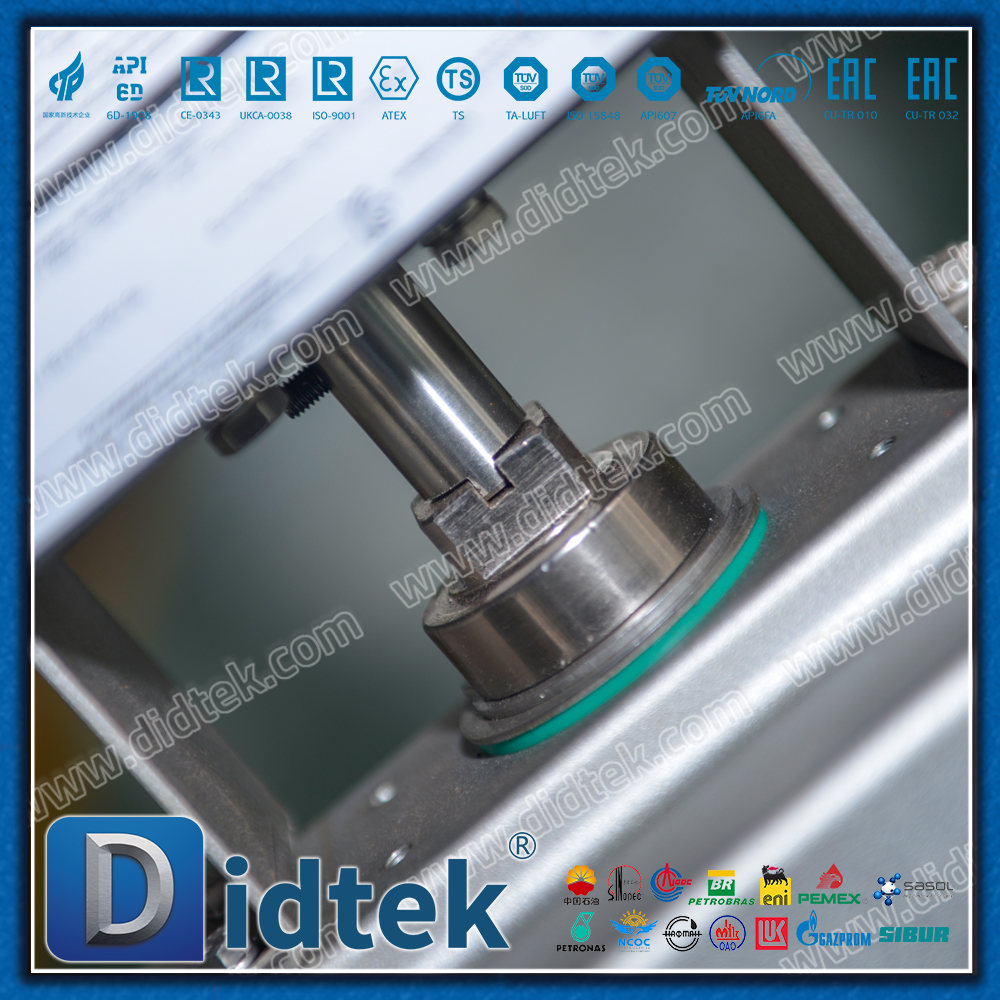

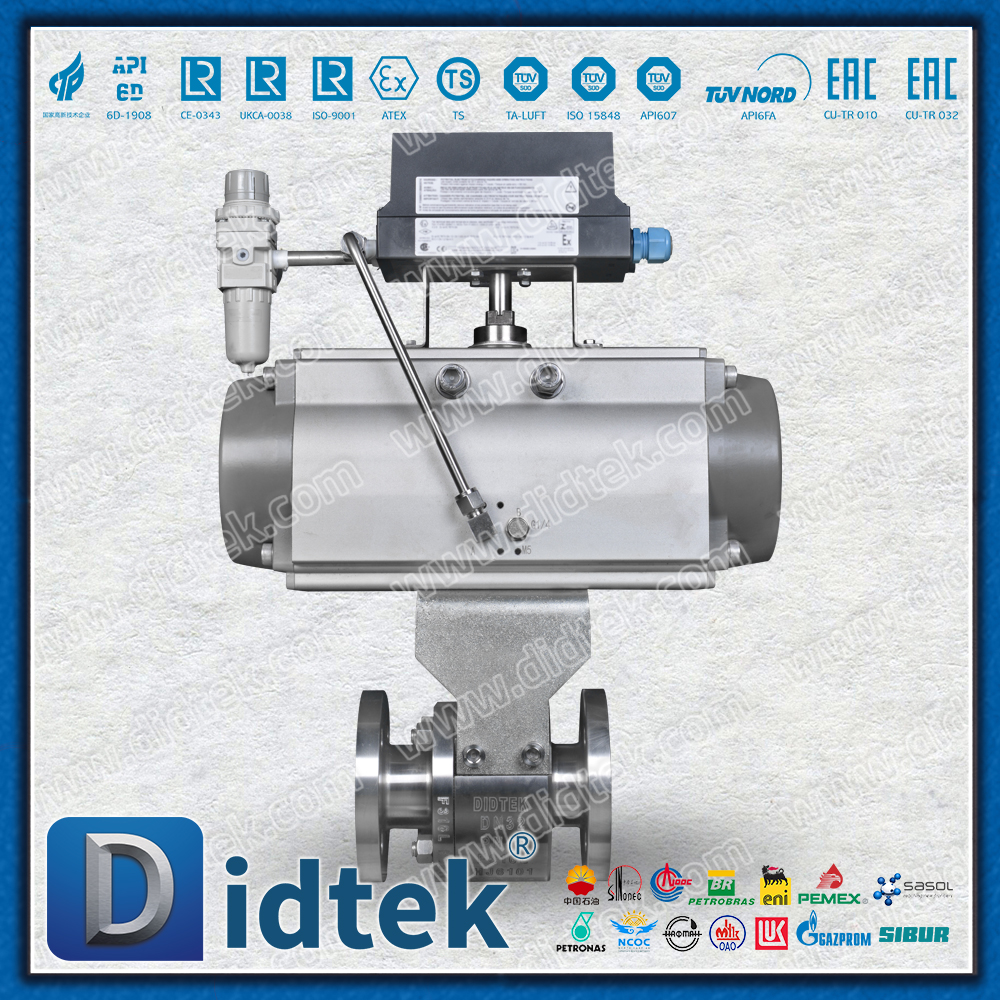

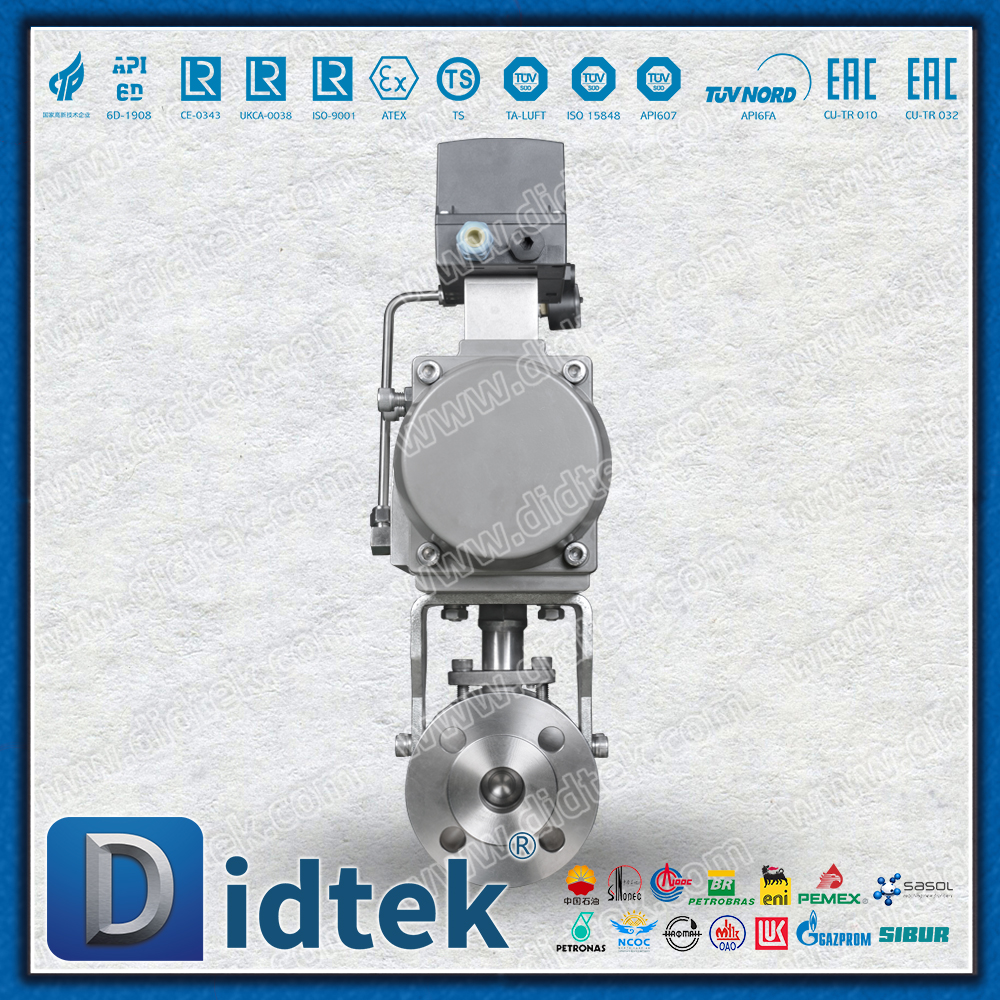

Didtek F316L Pneumatischer Kugelhahn

Produktübersicht

„F316L“ bezieht sich normalerweise auf den Ventilkörper, dessen Hauptmaterial Edelstahl ASTM A182 F316L ist. Dieses Material enthält Molybdän, weist daher eine hervorragende Korrosionsbeständigkeit auf und eignet sich besonders für den Umgang mit korrosiven Medien. Pneumatische Kugelhähne nutzen Druckluft als Energie für den Antrieb von Aktuatoren, um ein schnelles Öffnen, Schließen oder Verstellen des Ventils zu erreichen.

Didtek F316L Pneumatischer Kugelhahn

Typische Projektparameter/-beschreibungen

Ventilkörpermaterial: Edelstahl F316L (ASTM A182 F316L)

Antriebsmodus: Pneumatisch (Druckluft)

Verbindungsmethoden: Flansch, Wafer, Schweißen, Klemme (Sanitärqualität) usw

Strukturform: Schwimmende Kugel oder feste Kugel; Zweiteilig oder dreiteilig

Dichtungsmaterial PTFE (Polytetrafluorethylen): Allgemeine Wahl, korrosionsbeständig. Andere wie PPL sind ebenfalls häufig.

Die Nenndurchmesserabdeckung ist groß und reicht üblicherweise von DN10 bis DN100 oder größer

Zu den gängigen Druckstufen gehören PN16, PN25, PN40 usw

Zu den anwendbaren Medien gehören Wasser, Gas, Öl, saure oder alkalische korrosive Flüssigkeiten/Gase, Dampf usw

Der Druck der Gasquelle beträgt üblicherweise 0,4 bis 0,8 MPa

Die anwendbare Temperatur variiert je nach Dichtungsmaterial. Bei PTFE-Dichtungen beträgt sie etwa -29℃ bis 200℃

Zu den Konstruktionsmerkmalen können eine feuerfeste Struktur, eine antistatische Struktur, ein Durchblasen des Ventilschafts, eine hohe ISO 5211-Plattform usw. gehören

Funktionen und Features

Starke Korrosionsbeständigkeit: Das Kernmaterial, Edelstahl F316L, kann der Erosion verschiedener korrosiver Medien wirksam widerstehen.

Schnelles Öffnen und Schließen: Der pneumatische Antrieb ermöglicht ein schnelles Öffnen und Schließen im 90-Grad-Winkel und eignet sich daher für Anwendungen, die häufiges Öffnen und Schließen oder schnelles Abschneiden erfordern.

Zuverlässige Abdichtung: Durch die Verwendung weicher Dichtungsmaterialien wie PTFE ist es einfach, eine Leckagefreiheit zu erreichen.

Automatisierungssteuerung: In Verbindung mit Zubehör wie Magnetventilen, Endschaltern und Stellungsreglern lässt es sich problemlos in ein Automatisierungssteuerungssystem integrieren.

Sicherheitsdesign: Viele Produkte sind mit feuerfesten Strukturen (die im Brandfall ein gewisses Maß an Abdichtung aufrechterhalten können) und antistatischen Strukturen (die die durch Reibung zwischen der Kugel und dem Ventilschaft erzeugte statische Elektrizität ableiten können) ausgestattet.

Typische Anwendungsbranchen

Dieser Ventiltyp wird häufig in der Prozessindustrie eingesetzt, die Korrosionsbeständigkeit und automatische Steuerung erfordert:

Chemieingenieurwesen und Petrochemie: Umgang mit verschiedenen korrosiven Medien wie Säuren, Laugen und Lösungsmitteln.

Pharmazeutik und Biotechnik: Besonders hygienische pneumatische Kugelhähne, die in Umgebungen mit hohen Anforderungen an aseptische und staubfreie Bedingungen eingesetzt werden.

Lebensmittel und Getränke: Das Material und die Polierbehandlung entsprechen den Hygienestandards.

Wasseraufbereitung und Umweltschutz: Anwendbar auf Dosiersysteme, Abwasseraufbereitung und andere Zusammenhänge.

Vakuumsystem: Zur Steuerung des Mediumdurchflusses unter Vakuumbedingungen können speziell entwickelte Kugelhähne eingesetzt werden.

Designspezifikation:
