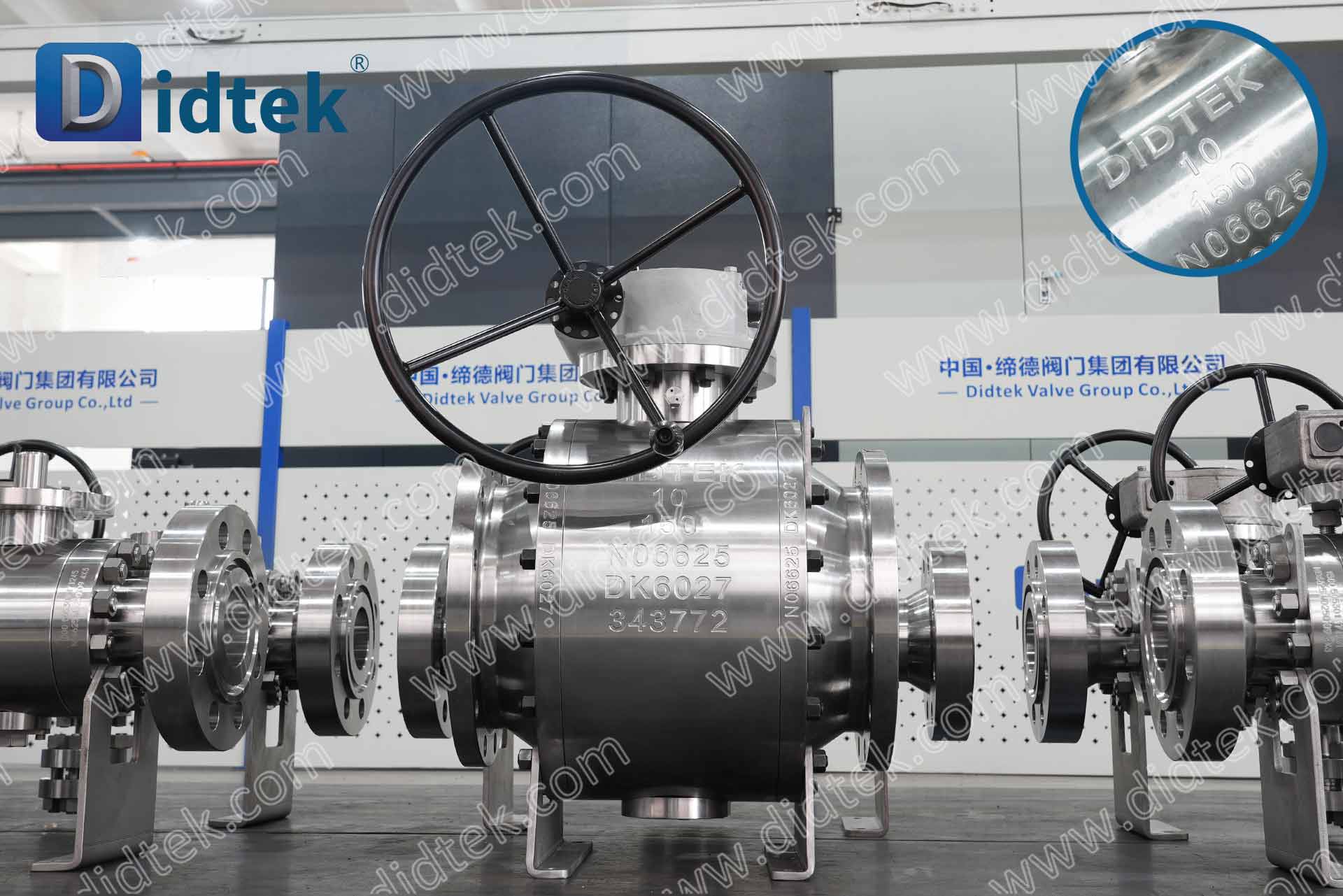

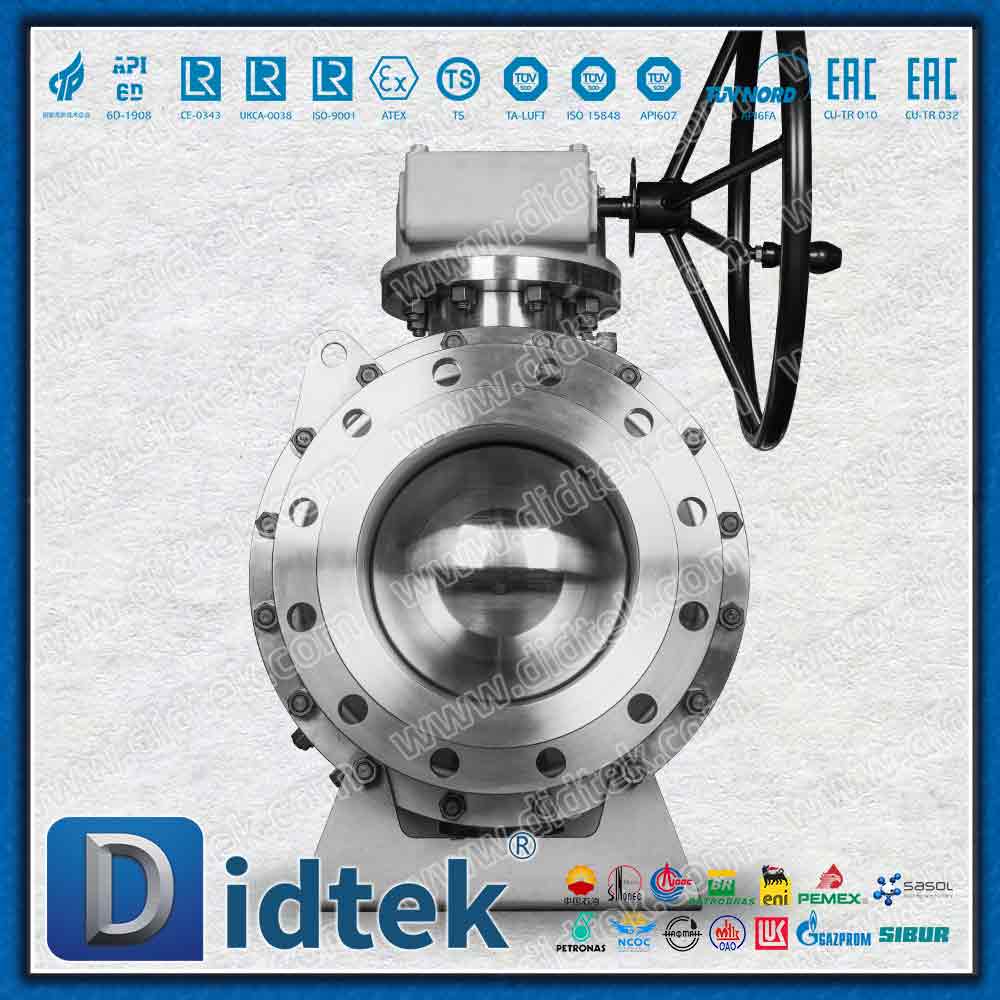

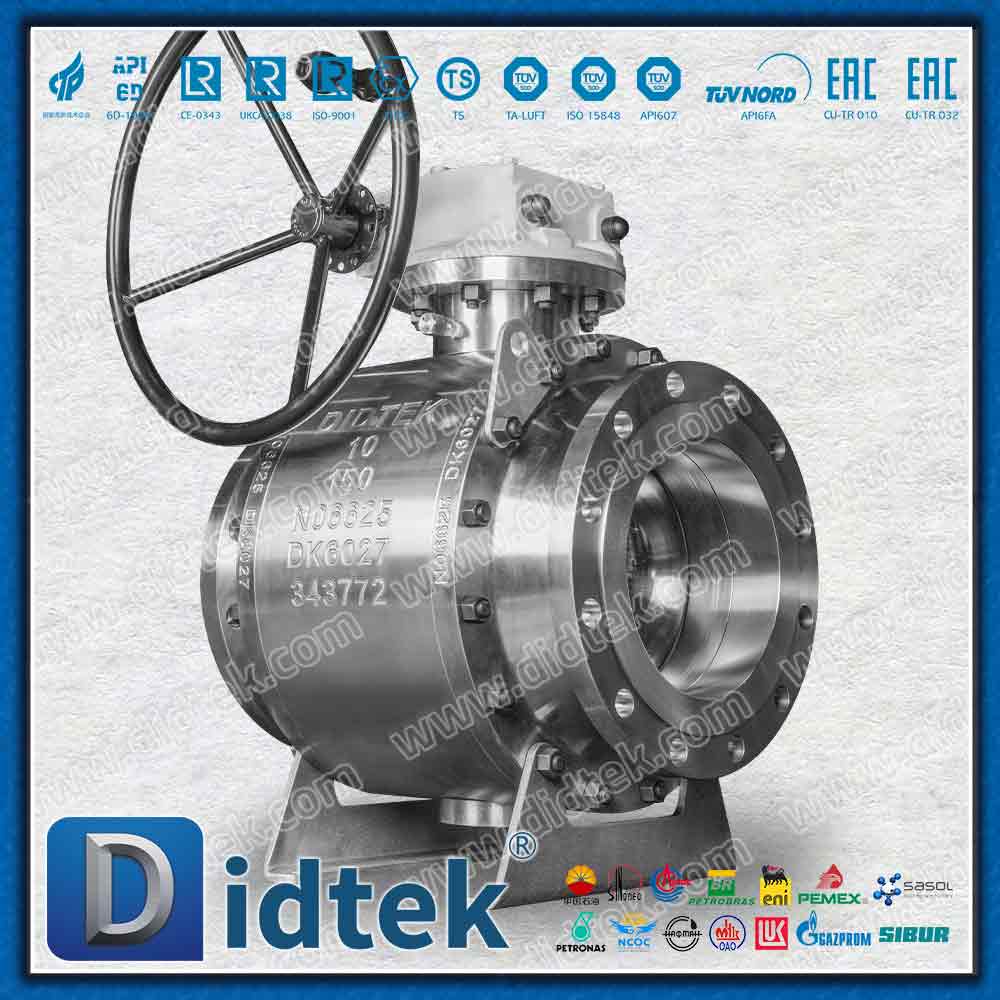

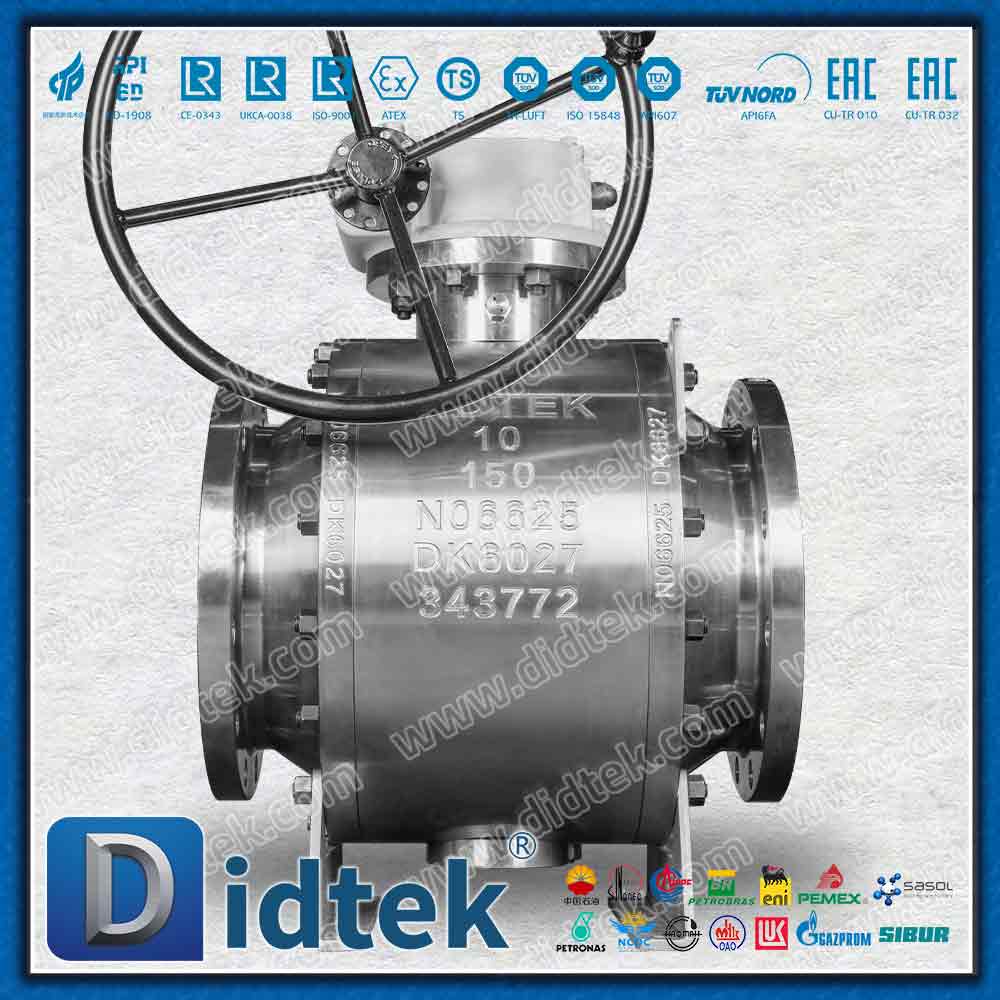

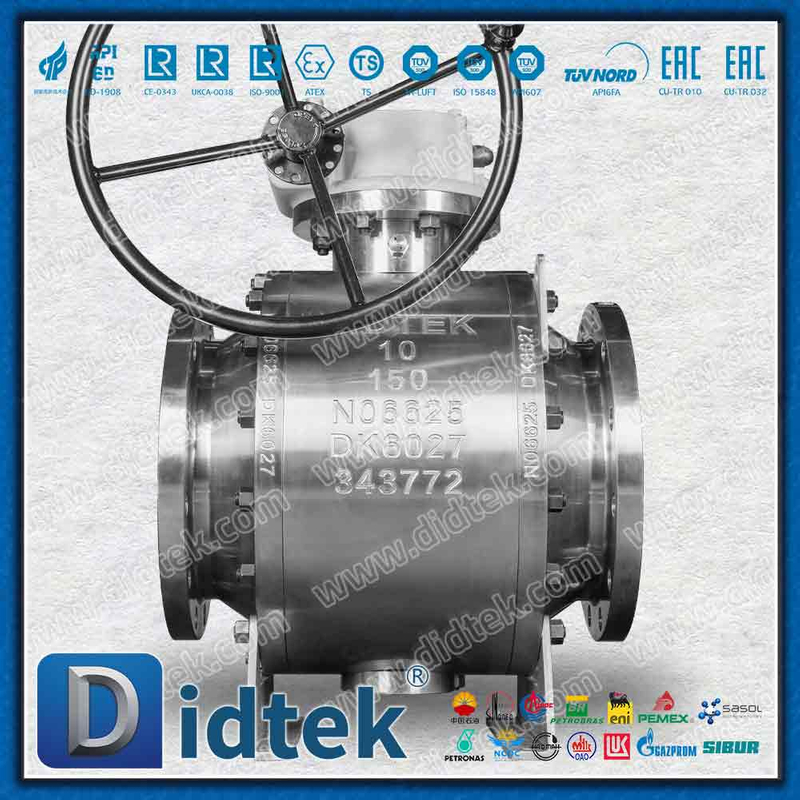

Der Elgiloy-Trunnion-Kugelhahn mit Lippendichtung aus Inconel-Legierung 625 ist ein technisches Meisterwerk der Spitzenklasse, das für Umgebungen entwickelt wurde, in denen Standard-Edelstähle versagen.
Der Elgiloy-Trunnion-Kugelhahn mit Lippendichtung aus Inconel-Legierung 625 wurde für anspruchsvolle Rohrleitungsanwendungen entwickelt, bei denen Korrosionsbeständigkeit, zuverlässige Isolierung und stabile Dichtungsleistung wichtig sind. Das Ventil verwendet Inconel Alloy 625 (UNS N06625) , eine Nickel-Chrom-Molybdän-Legierung, die für den Einsatz in aggressiven und korrosiven Medien ausgewählt wurde.
Ein wesentliches Merkmal dieses Ventils ist seine federunterstützte Lippendichtung mit einer Elgiloy-Feder . Die Feder übt kontinuierlich eine Dichtkraft auf die Lippendichtung aus und hilft so dem Dichtungssystem, Druck- und Temperaturänderungen auszugleichen und gleichzeitig einen stabilen Kontakt während des Betriebs aufrechtzuerhalten. Elgiloy wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Fähigkeit, die Federkraft unter anspruchsvollen Betriebsbedingungen beizubehalten, ausgewählt.
Die zapfengelagerte Kugelstruktur stützt die Kugel mechanisch und reduziert die direkt auf die Ventilsitze übertragene Last. Dieses Design hilft bei der Steuerung des Betriebsdrehmoments und verbessert die Stabilität bei Isolierungsanwendungen für große Rohrleitungen oder mit höherem Druck. Die Split-Body-Konstruktion bietet außerdem einen bequemen Zugang für Inspektion und Wartung.

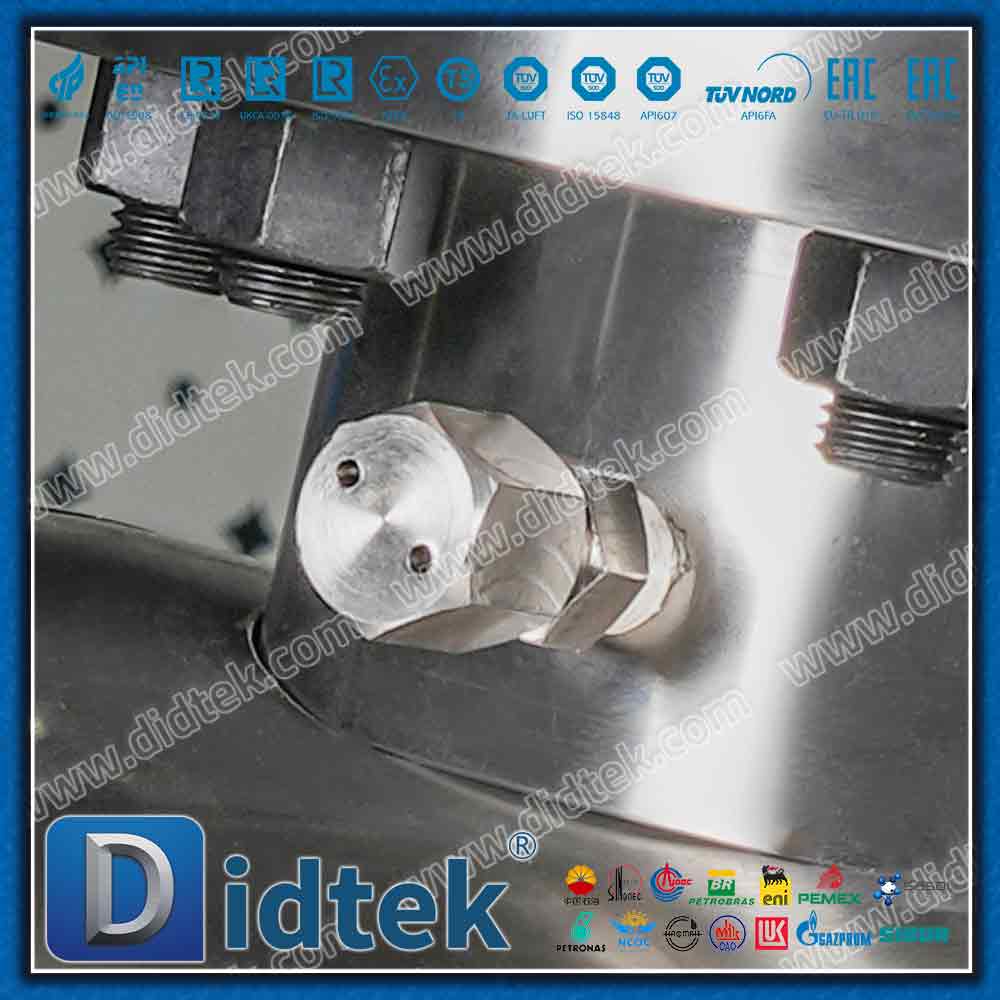

Das Ventil ist mit einem Anti-Blowout-Schaft, antistatischen Vorrichtungen und Double Block and Bleed-Funktion ausgestattet . Konfigurationen mit vollem oder reduziertem Durchgang können entsprechend den Projektanforderungen ausgewählt werden, während Entlüftungs- und Ablassanordnungen für Druckentlastung, Entwässerung und Wartungsarbeiten integriert werden können.

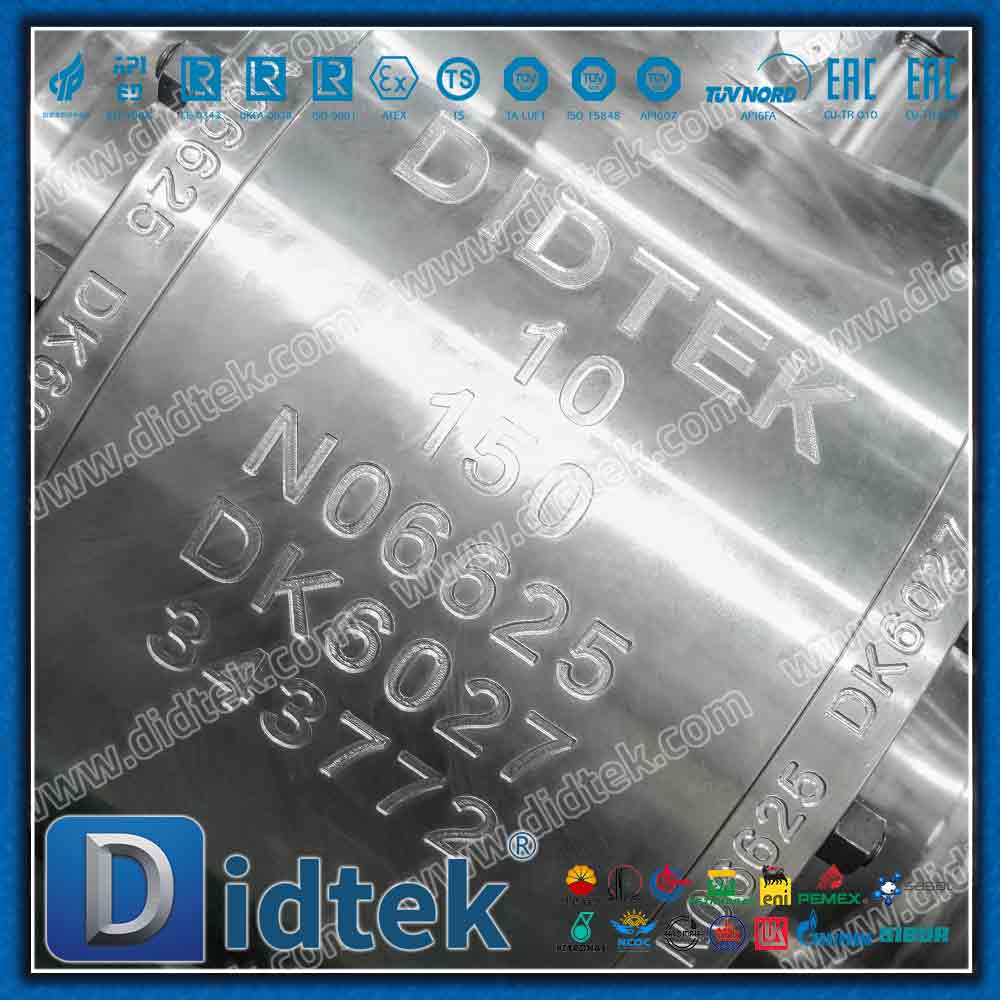

Dieser 10-Zoll-Kugelhahn der Klasse 150 wurde gemäß API 6D entwickelt und verfügt über RF-Flanschverbindungen, einen PEEK-Weichsitz und einen Schneckengetriebebetrieb. Es ist für Wasser, Dampf, Öl und kompatible korrosive Medien innerhalb der angegebenen Material-, Druck- und Temperaturgrenzen geeignet.
Produktparameter
Parametername
Parameter
Größenbereich
10"
Druckbereich
150 Pfund
Material
N06625 / Inconel-Legierung 625
Siegel
Weicher Sitz: PEEK
Temperaturbereich
-40 °C ~ 200 °C
Design entsprechend
API 6D
Von Angesicht zu Angesicht
ASME B16.10
Endflansche
ASME B16.5
Endverbindungstyp

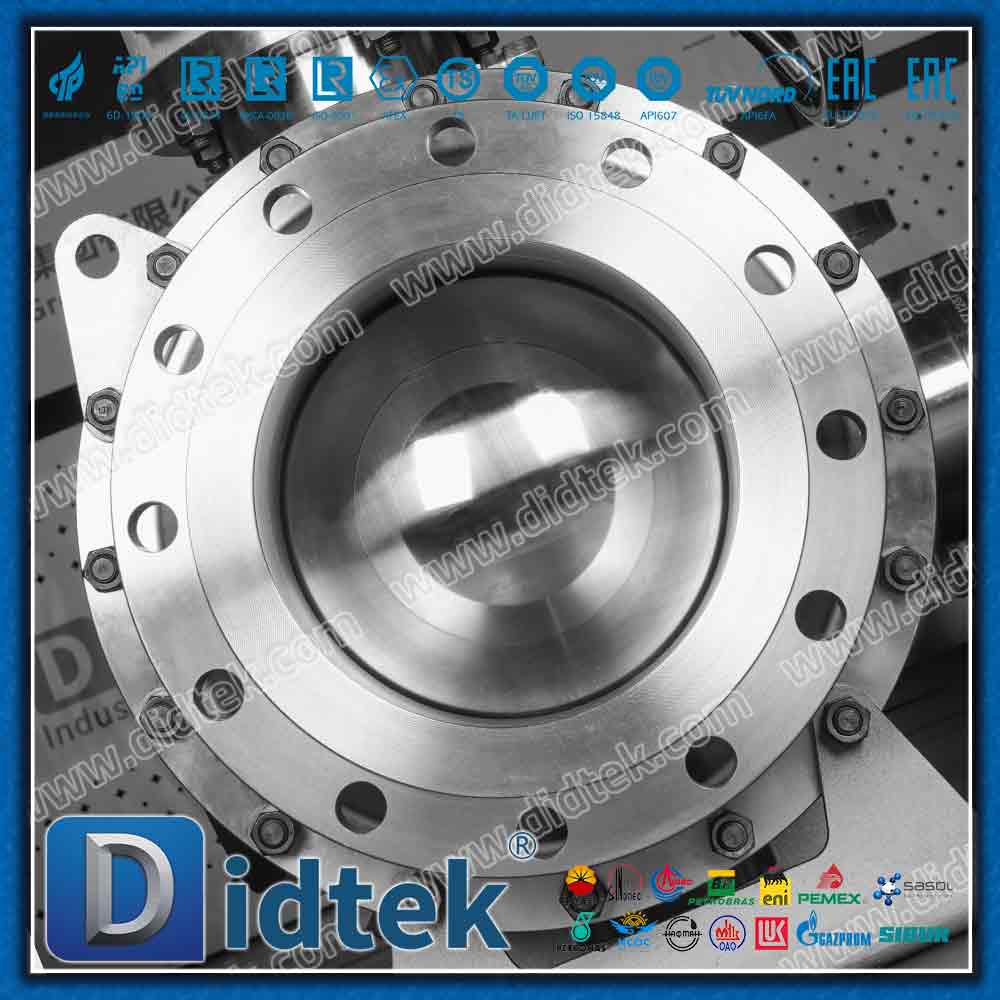

RF
Brandschutz
API 6FA
Inspektion und Test
API 598
Arbeiten
Schneckengetriebe
Körpertyp
Geteilter Körper
Art des Ventils
Zapfenkugelhahn
Geeignetes Medium
Wasser, Dampf, Öl und kompatible ätzende Flüssigkeiten
Designbeschreibung
Konstruktion aus Inconel-Legierung 625: Die Nickelbasislegierung N06625 bietet eine starke Korrosionsbeständigkeit in anspruchsvollen chemischen, maritimen und Prozessumgebungen.
Elgiloy-Feder-vorgespannte Lippendichtung: Die Elgiloy-Feder versorgt die Lippendichtung kontinuierlich mit Energie und trägt so dazu bei, den Dichtungskontakt bei Änderungen des Systemdrucks und der Betriebstemperatur aufrechtzuerhalten.
Zapfenmontierte Struktur: Die feste Kugel wird mechanisch gestützt, um die Sitzbelastung zu reduzieren und einen stabilen Betrieb und ein kontrolliertes Drehmoment aufrechtzuerhalten.
Doppelblock- und Entlüftungsdesign: Das Ventil kann eine Rohrleitungsisolierung sowie eine Hohlraumentlüftung oder -entleerung für Inspektions- und Wartungsarbeiten ermöglichen.
Flexibler Betrieb: Das Ventil wird mit Schneckengetriebebetrieb geliefert und kann je nach Projektanforderungen für verschiedene Betriebsanordnungen konfiguriert werden.
Parameter
Marke
DIDTEK
Struktur
Zapfenkugel
Material
Legierung 625
Typ
Geschmiedeter Kugelhahn
Prüfen
100 % mengengeprüft vor der Auslieferung
Garantie
18 Monate nach Versand und 12 Monate nach Installation
Lieferung
15 - 60 Tage
Probe
Muster erhältlich bei Didtek Valve
Farbe
Kundenanfrage
Verpackung
Sperrholzkiste
Mindestbestellmenge
1 Satz
Zertifikat
API 6D, CE, UKCA, ISO 9001, TS, EAC, ISO 15848, TA-LUFT, API 607, API 6FA usw.
Herkunftsort
Zhejiang, China (Festland)
Lieferdetails
Versand innerhalb von 15–30 Tagen nach Zahlungseingang
Port
Shanghai oder Ningbo
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union
Anwendung & Funktion
Der Elgiloy-Trunnion-Kugelhahn mit Lippendichtung aus Inconel-Legierung 625 ist für anspruchsvolle industrielle Rohrleitungssysteme gedacht, bei denen herkömmliche Ventilmaterialien möglicherweise keine ausreichende Korrosionsbeständigkeit bieten. Durch die Konstruktion aus Alloy 625, das federunterstützte Dichtungssystem und das zapfenmontierte Design eignet es sich für den Isolationsbetrieb mit korrosiven oder anspruchsvollen Prozessmedien.
Offshore- und Marinesysteme: Alloy 625 bietet eine starke Beständigkeit gegenüber chloridhaltigen Umgebungen, wodurch das Ventil für ausgewählte Meerwasser-, Offshore-Verarbeitungs- und Marine-Pipeline-Anwendungen geeignet ist.
Sauergasverarbeitung: Die korrosionsbeständige Nickellegierungskonstruktion kann für Gasverarbeitungssysteme mit HS 2und CO spezifiziert werden 2, abhängig von den Material- und Serviceanforderungen des jeweiligen Projekts.
Chemische Verarbeitung: Geeignet für die Isolierung in chemischen und petrochemischen Rohrleitungen, die verträgliche aggressive Flüssigkeiten, Prozessflüssigkeiten und Spezialchemikalien verarbeiten, bei denen eine erhöhte Korrosionsbeständigkeit erforderlich ist.
Öl- und Gaspipelines: Die zapfenmontierte Struktur sorgt für eine stabile Absperrleistung für Öl- und Gastransport-, Verarbeitungs- und Terminal-Rohrleitungssysteme.
Kritischer Isolationsservice: Die Kombination aus der federvorgespannten Elgiloy-Lippendichtung, dem PEEK-Sitz, der DBB-Funktion und der korrosionsbeständigen Alloy 625-Konstruktion unterstützt eine zuverlässige Isolierung und ein kontrolliertes Hohlraumdruckmanagement in anspruchsvollen Prozesssystemen.
