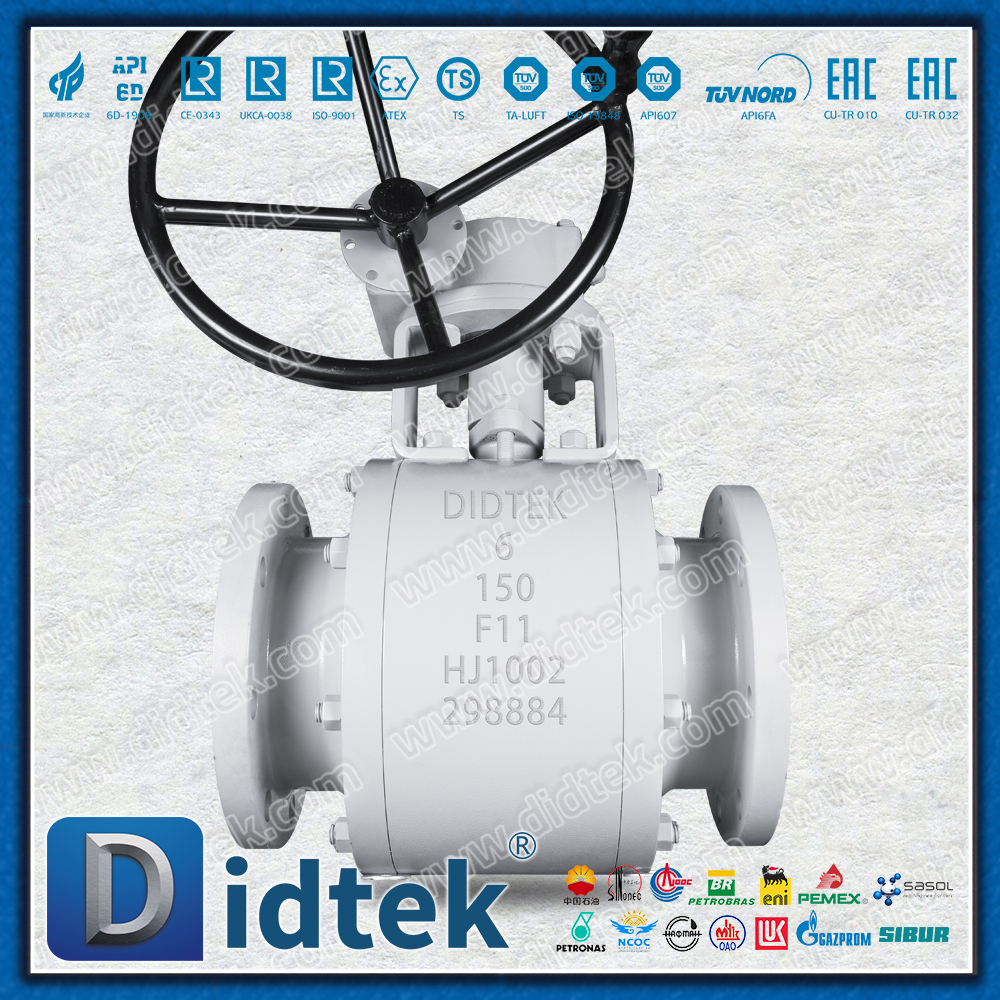

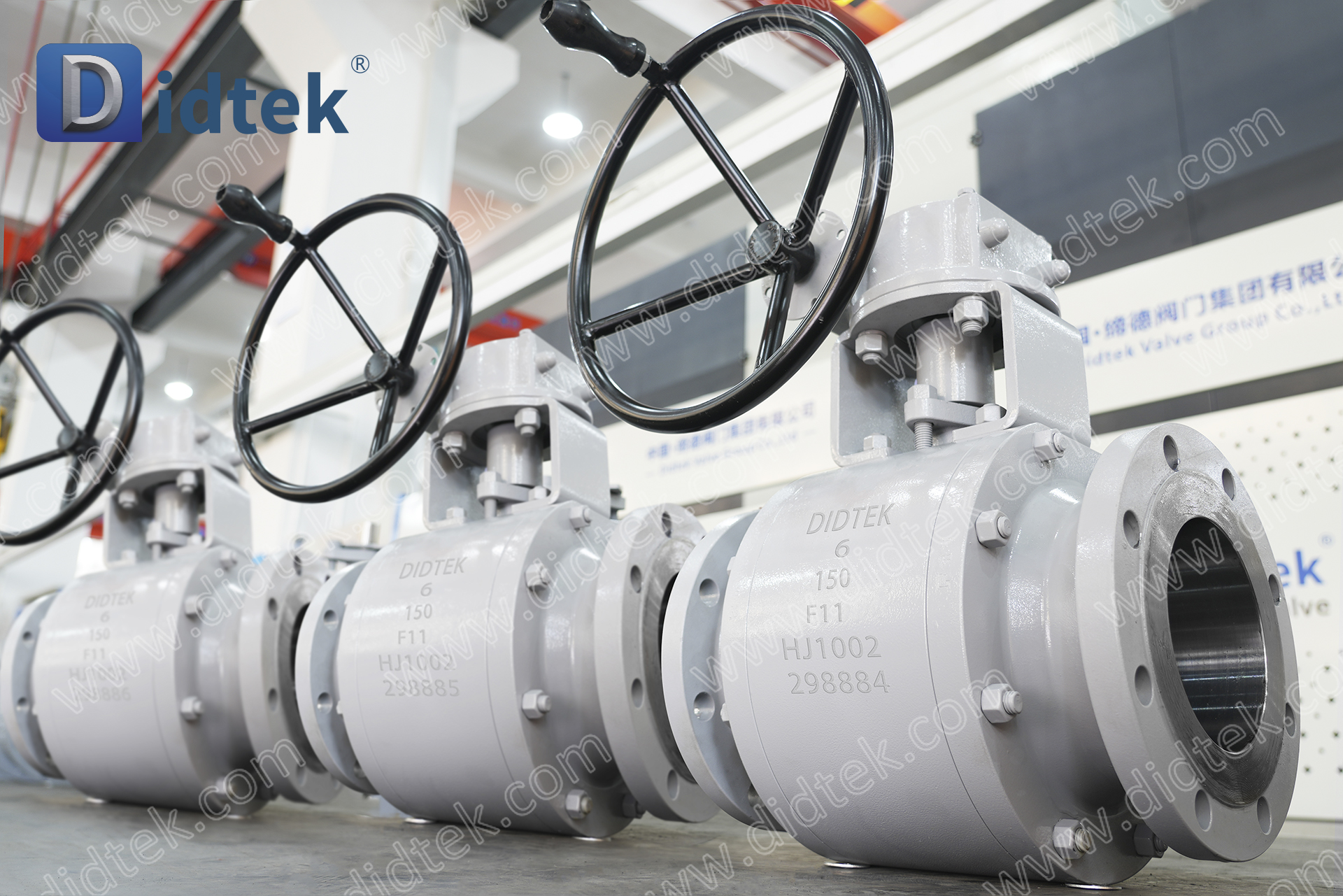

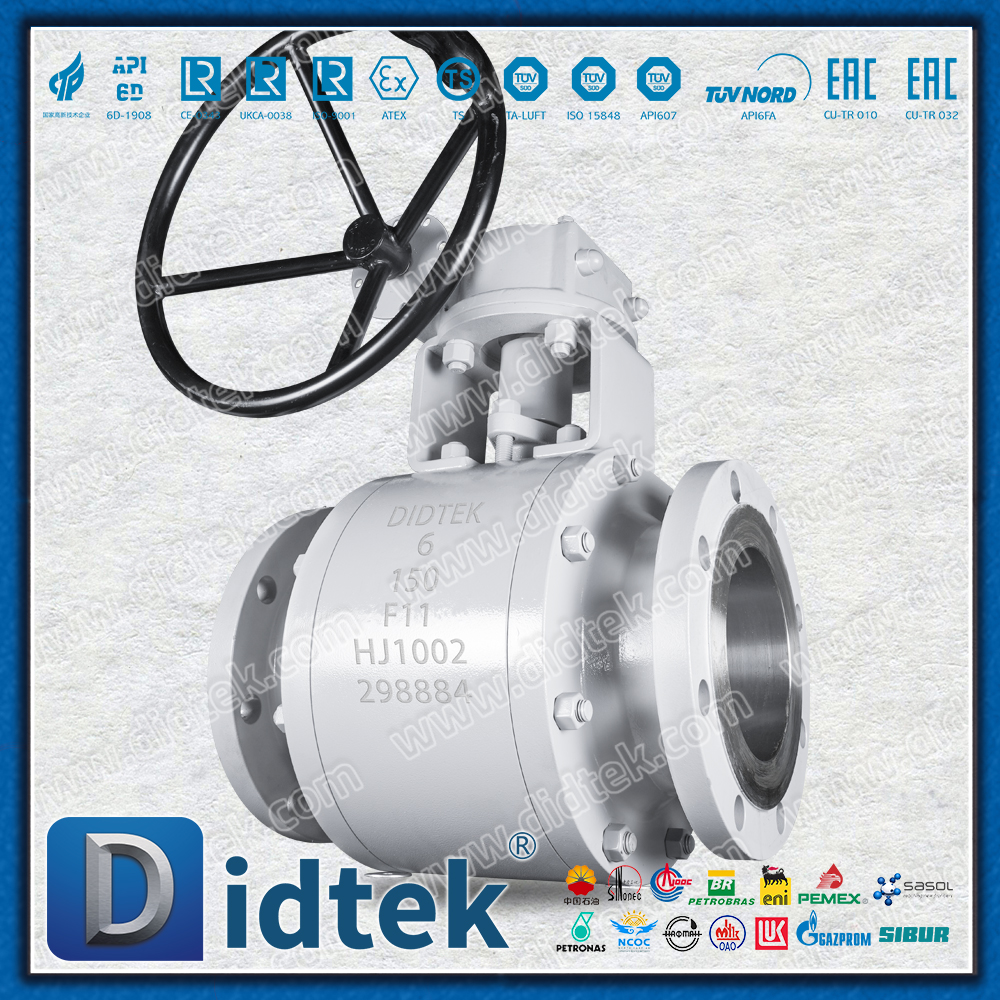

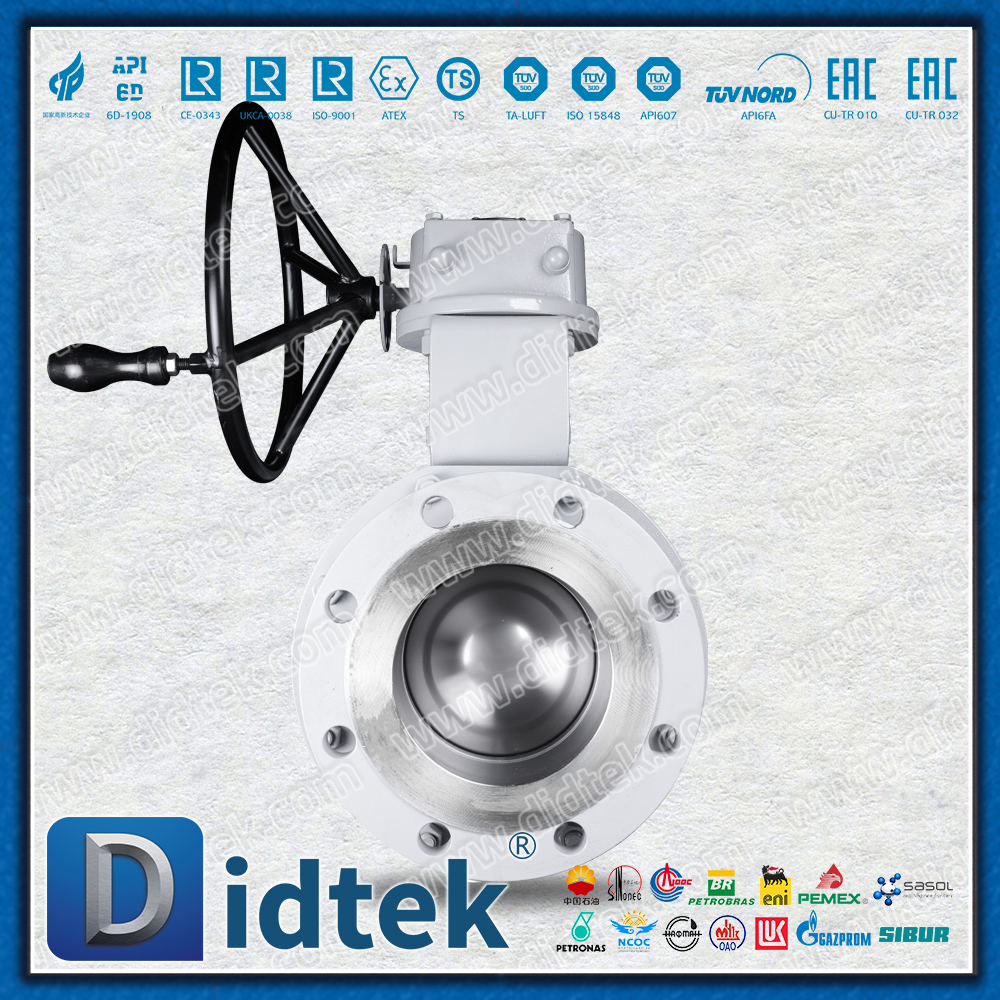

Didtek geschmiedeter F11-Schwimmkugelhahn mit vollem Durchgang und verschraubtem Flansch

Produktübersicht

Hierbei handelt es sich um einen Hochleistungs-Industriekugelhahn, der speziell für raue Arbeitsbedingungen entwickelt wurde

Didtek geschmiedeter F11-Schwimmkugelhahn mit vollem Durchgang und verschraubtem Flansch

Kernfunktionen

Schwimmendes Kugelventil Funktionsprinzip: Die Kugel „schwebt“ im Ventilhohlraum und wird von zwei Ventilsitzen stromaufwärts und stromabwärts gehalten. Beim Schließen des Ventils erfährt die Kugel unter dem Druck des Mediumdrucks eine leichte Verschiebung und drückt fest gegen den Ventilsitz am Auslassende und bildet so eine Abdichtung.

Merkmale: Relativ einfache Struktur, gute Dichtleistung und eine übliche Form von Kugelhähnen mit mittlerem und kleinem Durchmesser.

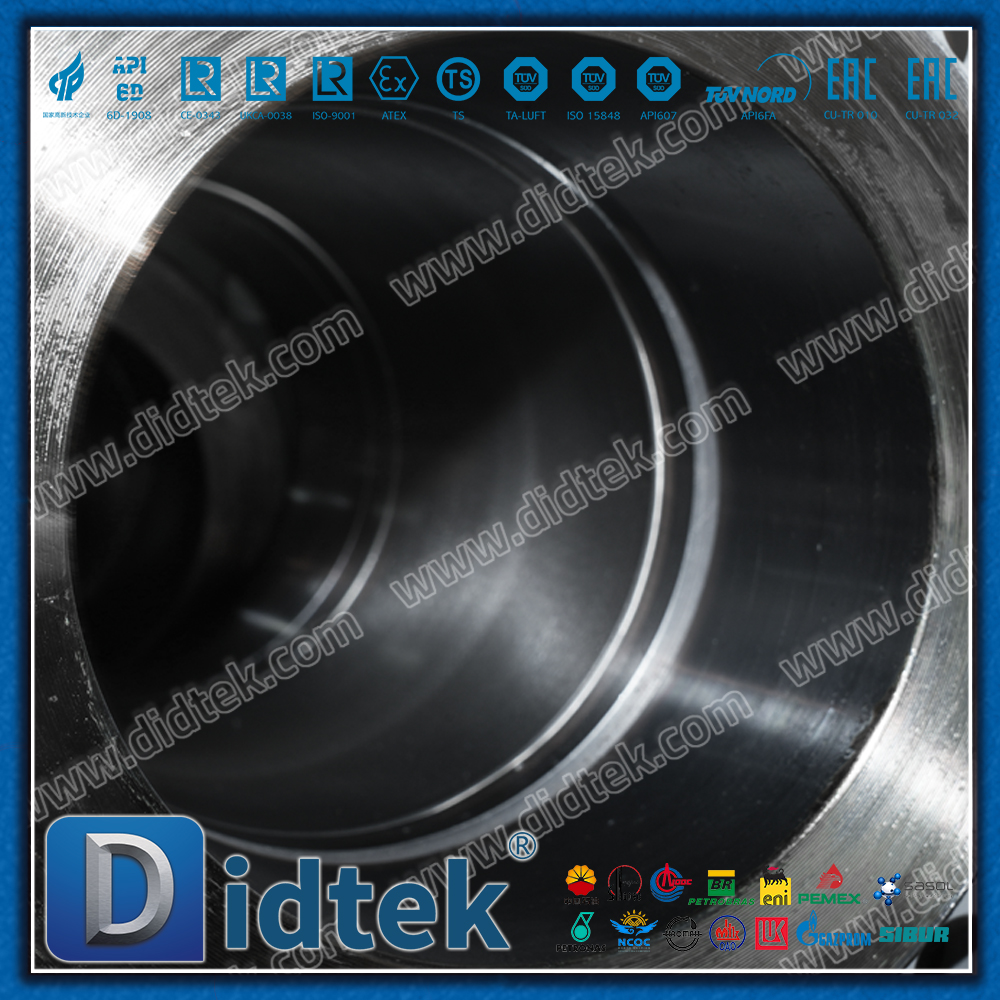

Design mit vollem Durchgang: Der Durchmesser des Strömungskanals im Inneren des Ventils entspricht grundsätzlich dem Nenndurchmesser des angeschlossenen Rohrs und bildet so einen ungehinderten Strömungskanal.

Vorteile: Minimaler Druckverlust; Geringer Flüssigkeitswiderstand, energiesparend. Einfache Rohrreinigung: Ermöglicht den Durchgang des Rohrreinigers (PIG) ​​und erleichtert so die Wartung.

Keine Flüssigkeitsansammlungszone: Verhindert die Ansammlung des Mediums im Inneren des Ventils, besonders geeignet für viskose oder leicht erstarrende Flüssigkeiten.

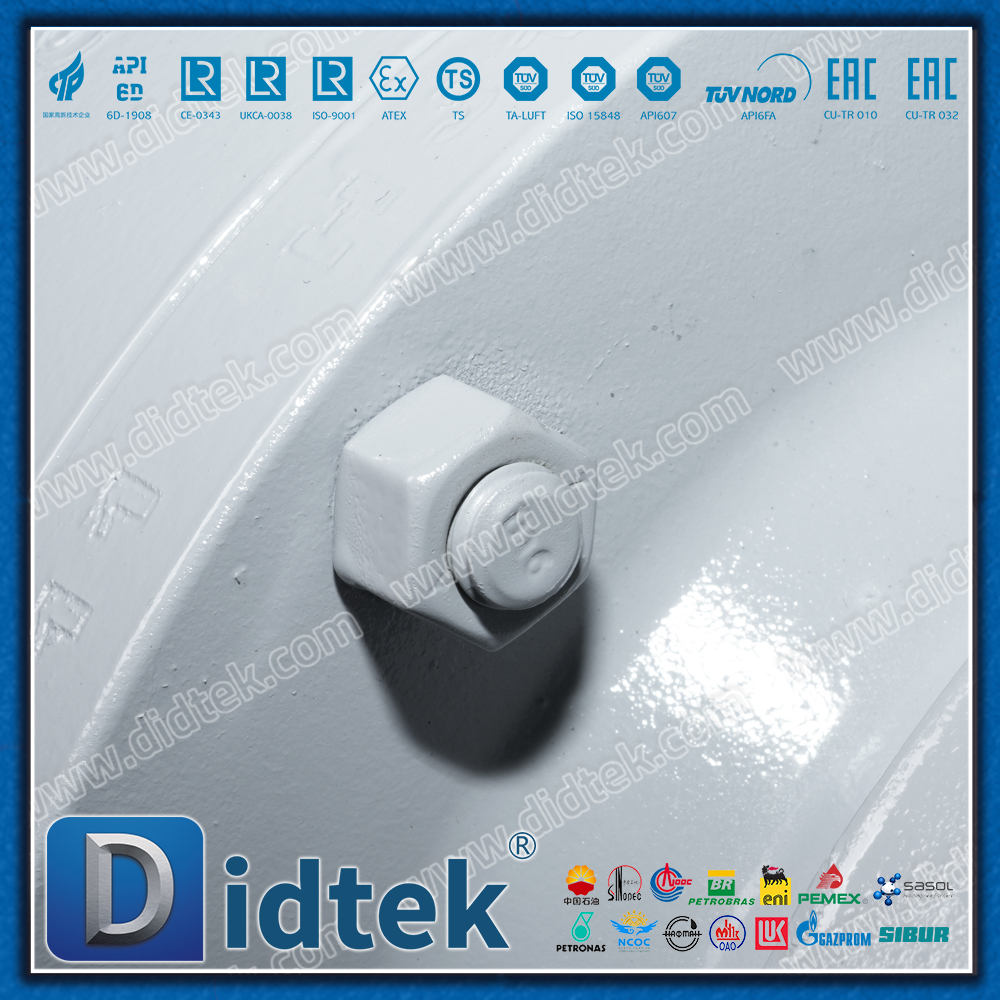

Mit Bolzen abgedichteter Flansch

Design: Bezieht sich auf die Verbindung zwischen Ventilkörper und Ventildeckel mittels Flanschen und Schrauben sowie die Abdichtung mit Dichtungen.

Vorteile

Solide Struktur: Starke Druckbelastbarkeit und hohe Sicherheit.

Einfache Wartung: Die Demontage und der erneute Zusammenbau sind bequem und die Innenteile können problemlos ausgetauscht werden.

Zuverlässige Abdichtung: Bietet eine starke Dichtungsgarantie an der mittleren Flanschposition.

Schmieden

Herstellungsverfahren: Die wichtigsten drucktragenden Komponenten des Ventils (Ventilkörper, Ventildeckel und Kugel) werden im Schmiedeverfahren hergestellt.

Vorteile

Hervorragende mechanische Eigenschaften: Durch das Schmieden können innere Defekte in Gussteilen (wie Poren und Sandlöcher) beseitigt werden, wodurch die Materialstruktur kompakter wird und dadurch eine höhere Festigkeit, bessere Zähigkeit und Ermüdungsbeständigkeit erreicht werden.

Zuverlässige Qualität: Geeignet für kritische Arbeitsbedingungen mit hohem Druck, hoher Temperatur und hoher Gefahr.

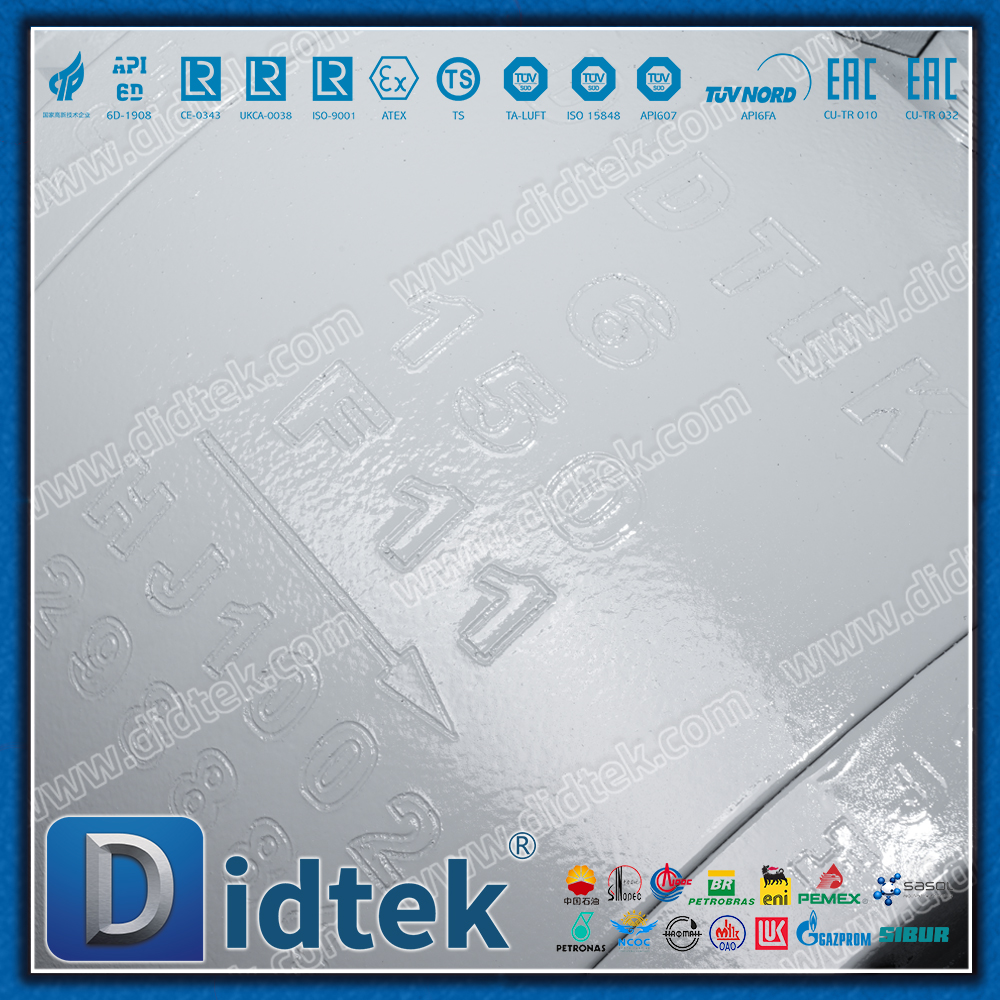

F11

Materialqualität: Dies ist der Materialcode in der Norm ASTM A182 und steht für geschmiedeten Chrom-Molybdän-legierten Stahl.

Leistungsmerkmale

Hochtemperaturfestigkeit: Es enthält die Elemente Chrom (Cr) und Molybdän (Mo), wodurch es bei hohen Temperaturen (typischerweise bis zu etwa 550 °C – 600 °C) eine gute mechanische Festigkeit und Kriechfestigkeit beibehält.

Wasserstoffkorrosionsbeständigkeit: Es kann Wasserstoffkorrosion in Wasserstoffumgebungen mit hohen Temperaturen und hohem Druck, die häufig in der Petrochemie- und Energieindustrie vorkommen, wirksam widerstehen.

Anwendungsbereich: Es ist das Hauptmaterial für Mittel-, Hochtemperatur- und Hochdruckventile.

Zusammenfassung der Kernfunktionen

Hohe Festigkeit und hohe Zuverlässigkeit: Der geschmiedete Ventilkörper und der Flansch in der Bolzenverbindung gewährleisten die strukturelle Integrität und Sicherheit des Ventils unter Hochdruckbedingungen.

Hervorragende Flüssigkeitsleistung: Das Design mit vollem Durchgang minimiert den Druckverlust und eignet sich für Systeme mit strengen Anforderungen an Durchflussrate und Druckabfall.

Anpassungsfähigkeit an raue Arbeitsbedingungen: Das Chrom-Molybdän-Stahlmaterial F11 macht es zur idealen Wahl für Hochtemperatur- und Hochdruckanwendungen, wobei die Leistung die von gewöhnlichen Ventilen aus Kohlenstoffstahl (WCB) oder Edelstahl (304/316) bei weitem übertrifft.

Hervorragende Dichtleistung: Das schwimmende Kugeldesign sorgt mit Hilfe des Mitteldrucks für eine selbstdichtende Abdichtung und gewährleistet so die Dichtigkeit des Verschlusses.

Bequeme Wartung: Die verschraubte Flanschstruktur erleichtert die Inspektion, Wartung und den Austausch der Innenteile des Ventils.

Typische Anwendungsgebiete

Dieses Ventil ist speziell für die folgenden rauen Industrieumgebungen konzipiert:

Wärmekraftwerk: Frischdampfsystem, Speisewassersystem, Heizölsystem.

Petrochemische Industrie: Ölraffinierungsanlagen, katalytische Crackanlagen, Hochtemperatur-Ölprodukte und Prozessgaspipelines.

Kohlechemische Industrie: Rohrleitungen für Hochtemperatur- und wasserstoffhaltige Medien wie Synthesegas und Shiftgas.

Andere Branchen: Jedes industrielle Flüssigkeitskontrollsystem, das hohen Temperaturen und hohen Drücken standhalten muss.

Abschluss

Das geschmiedete F11-Schwimmkugelventil mit vollem Bohrungsbolzen und abgedichtetem Flansch ist eine Industrieventillösung, die für hohe Leistung, hohe Zuverlässigkeit und lange Lebensdauer steht. Es integriert die am besten geeigneten Designs, Materialien und Prozesse für raue Umgebungen und ist ein unverzichtbares Flüssigkeitskontrollgerät in wichtigen Prozessindustrien wie Energie und Petrochemie.
