Didtek CF8M Pneumatischer Kugelhahn mit Vollbohrung und Flansch

Produktübersicht

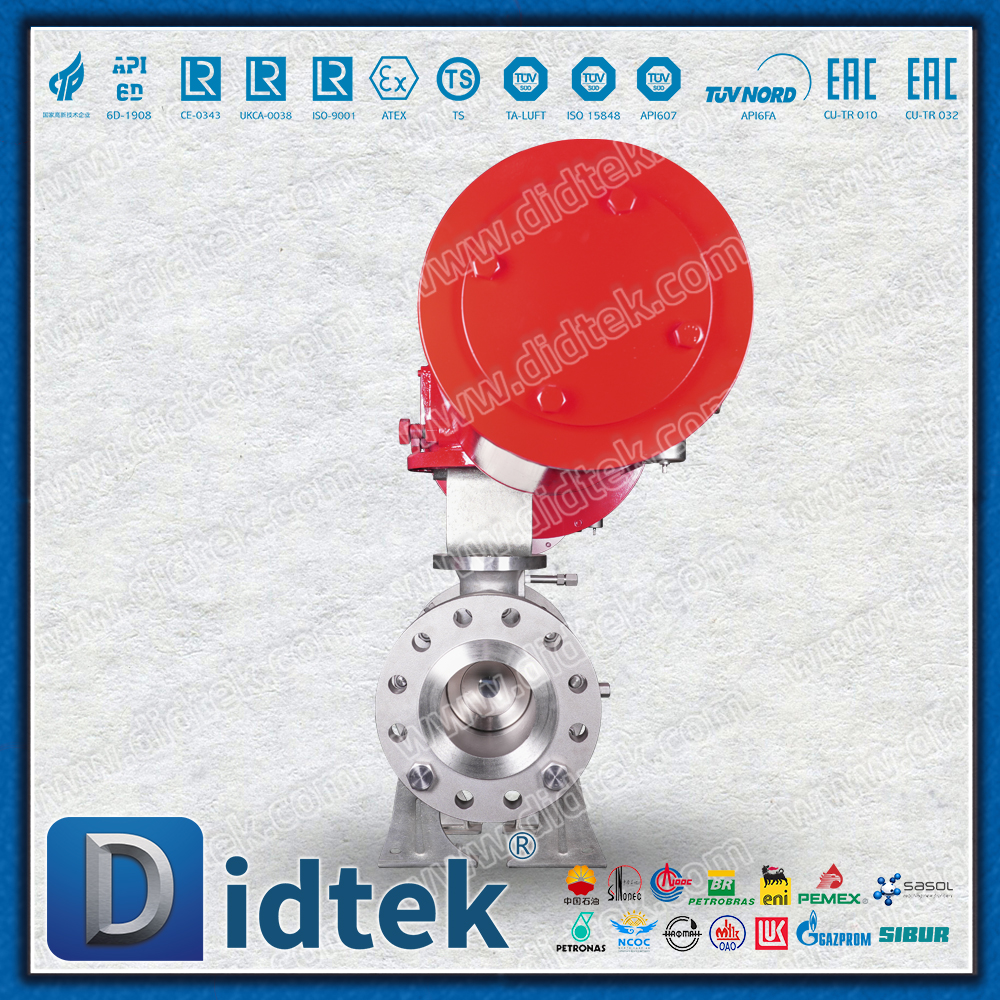

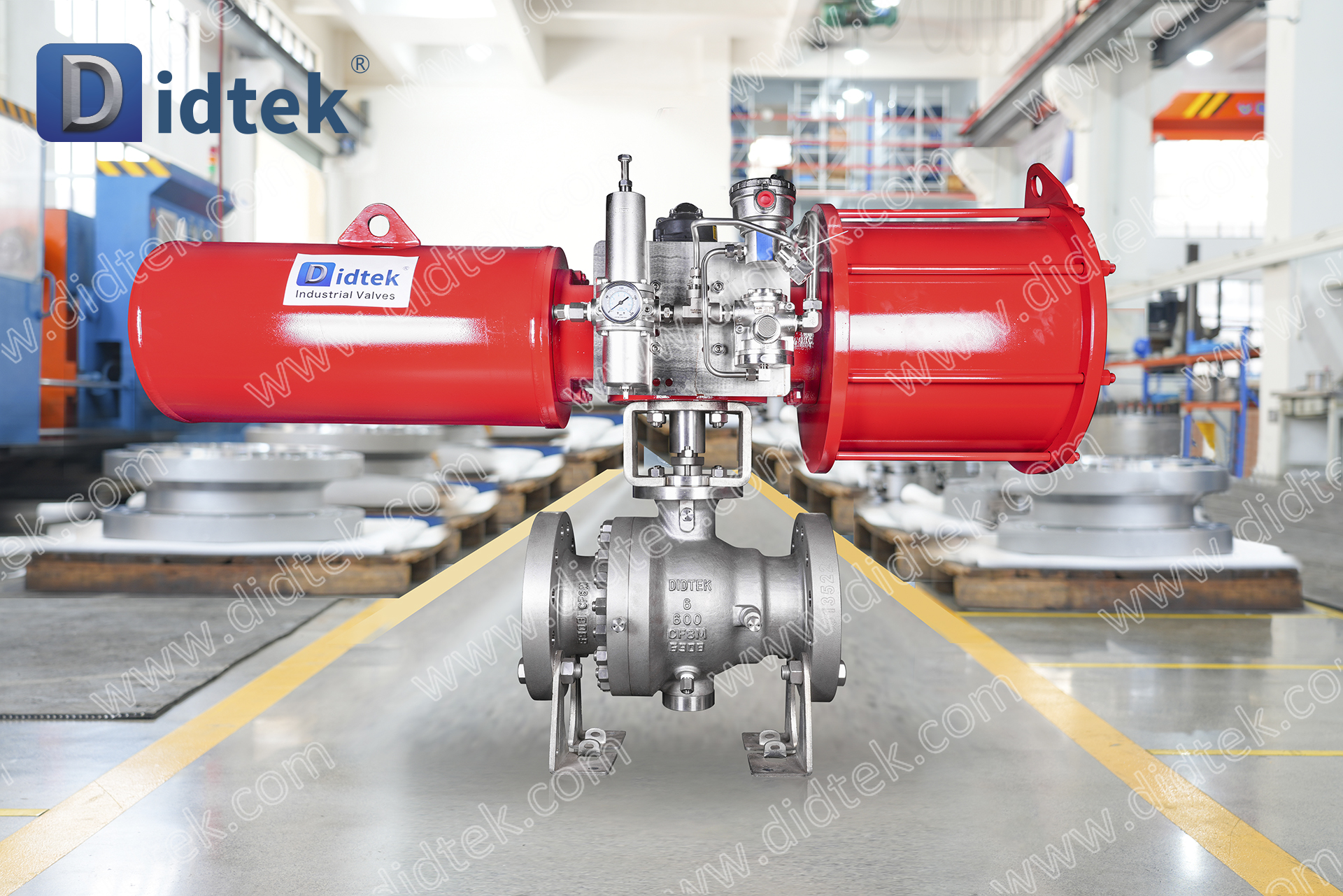

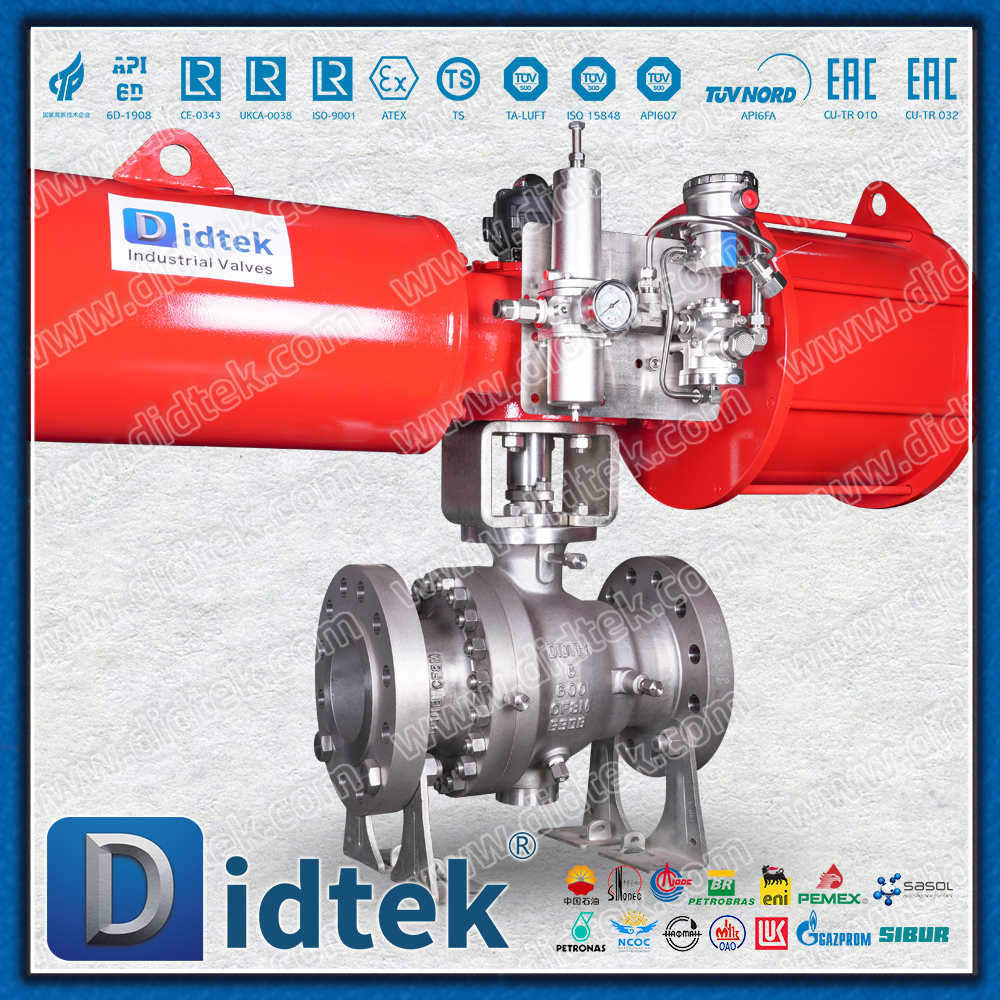

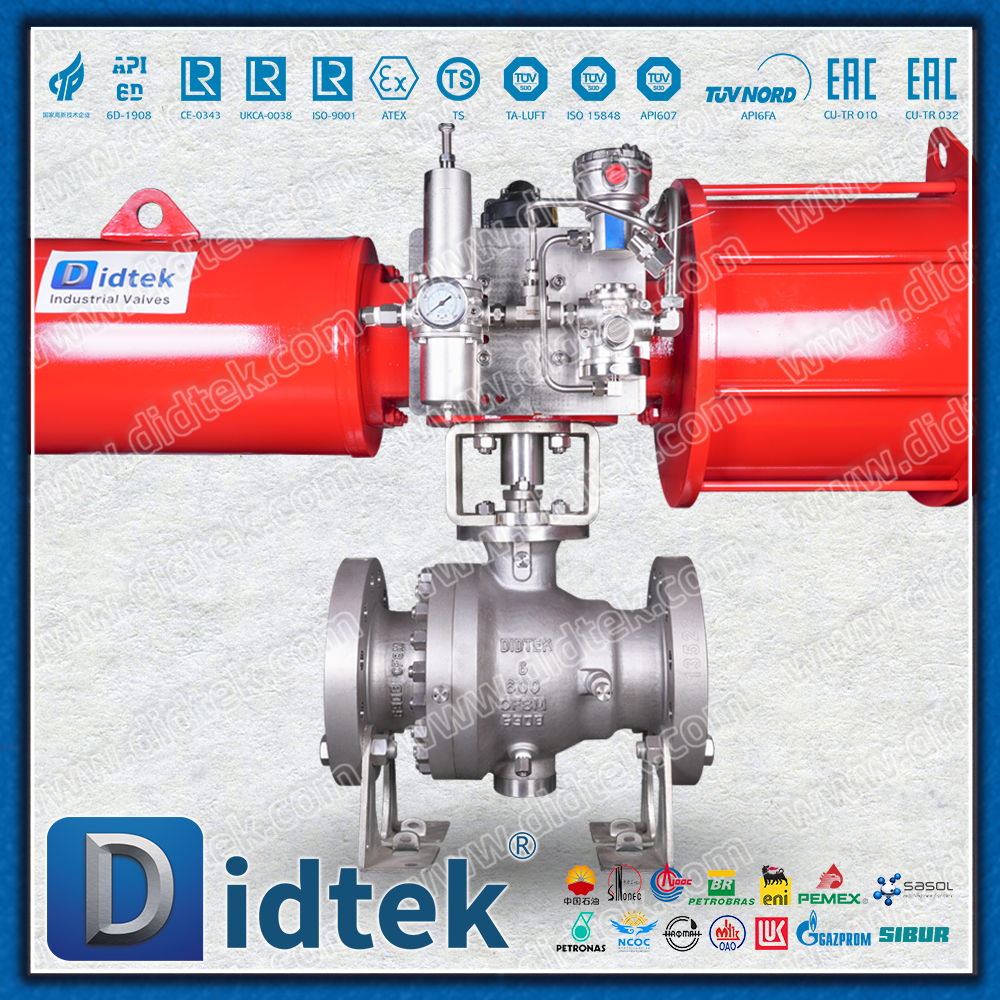

Der pneumatische Flanschkugelhahn CF8M ist ein Industrieventil, das speziell für die automatische Steuerung, korrosive Arbeitsbedingungen sowie Umgebungen mit mittlerem und hohem Druck entwickelt wurde. Es kann korrosive Flüssigkeiten in Rohrleitungen schnell und präzise öffnen oder abschneiden, indem es pneumatische Signale empfängt.

Didtek CF8M Pneumatischer Kugelhahn mit Vollbohrung und Flansch

Analyse von Kernkonzepten

Um dieses Produkt zu verstehen, können wir seinen Namen in drei Teile zerlegen:

CF8M – Ventilkörpermaterial

Dies ist die Edelstahlgusssorte im amerikanischen ASTM-Standard, die CF8M im chinesischen nationalen Standard entspricht. Seine Schmiedeteile entsprechen Edelstahl 316.

Kernmerkmale: Aufgrund des Vorhandenseins von Molybdän (Mo) verfügt es über eine ausgezeichnete Korrosionsbeständigkeit, insbesondere in Bezug auf die Beständigkeit gegen Chlorid-Lochfraß und Spaltkorrosion, die gewöhnlichem Edelstahl 304 überlegen ist. Es widersteht einer Vielzahl von Säure-, Laugen- und Salzlösungen sehr gut.

Anwendbares Medium: Es eignet sich hervorragend für den Umgang mit korrosiven Medien wie Phosphorsäure, Essigsäure, Salpetersäure, alkalischen Lösungen, Meerwasser und verschiedenen chemischen Rohstoffen.

Flansch - Verbindungsmethode

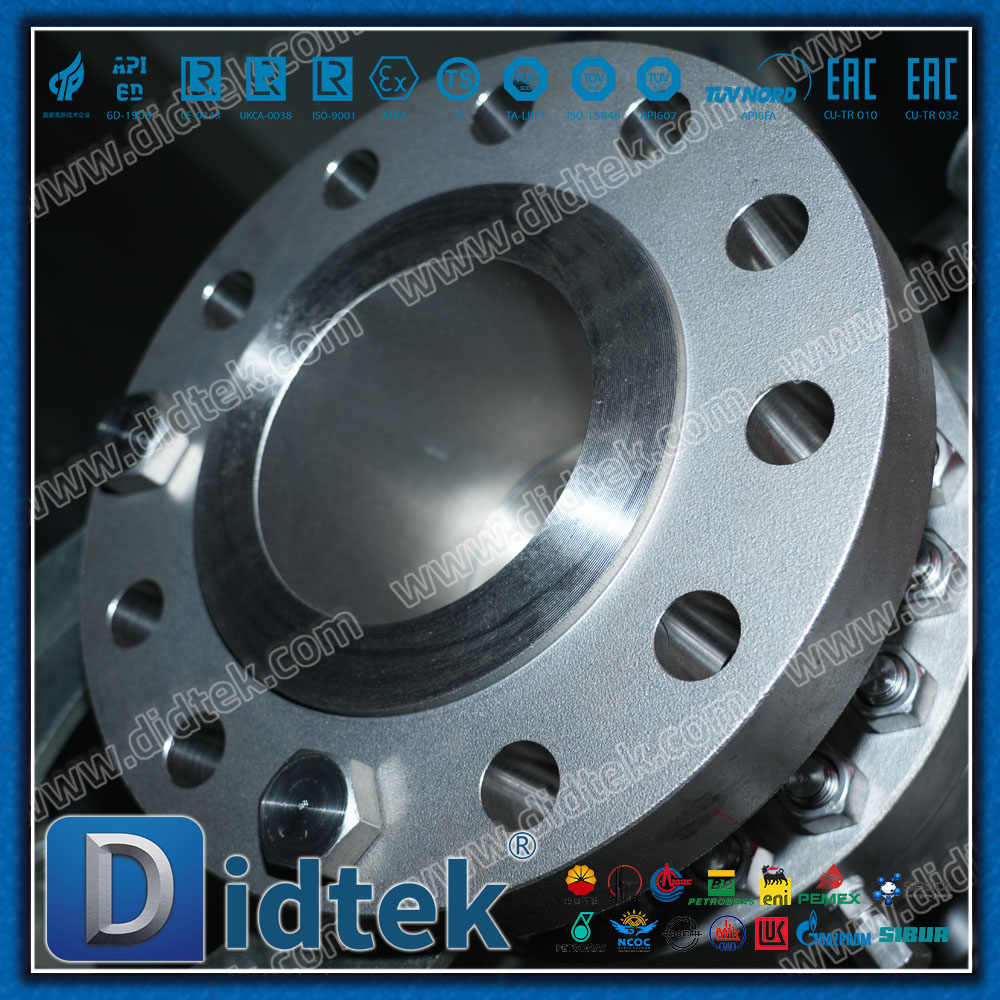

Es bezieht sich auf das Ventil mit Flanschplatten an beiden Enden, die über Schrauben mit den Flanschen des Rohrleitungssystems verbunden sind.

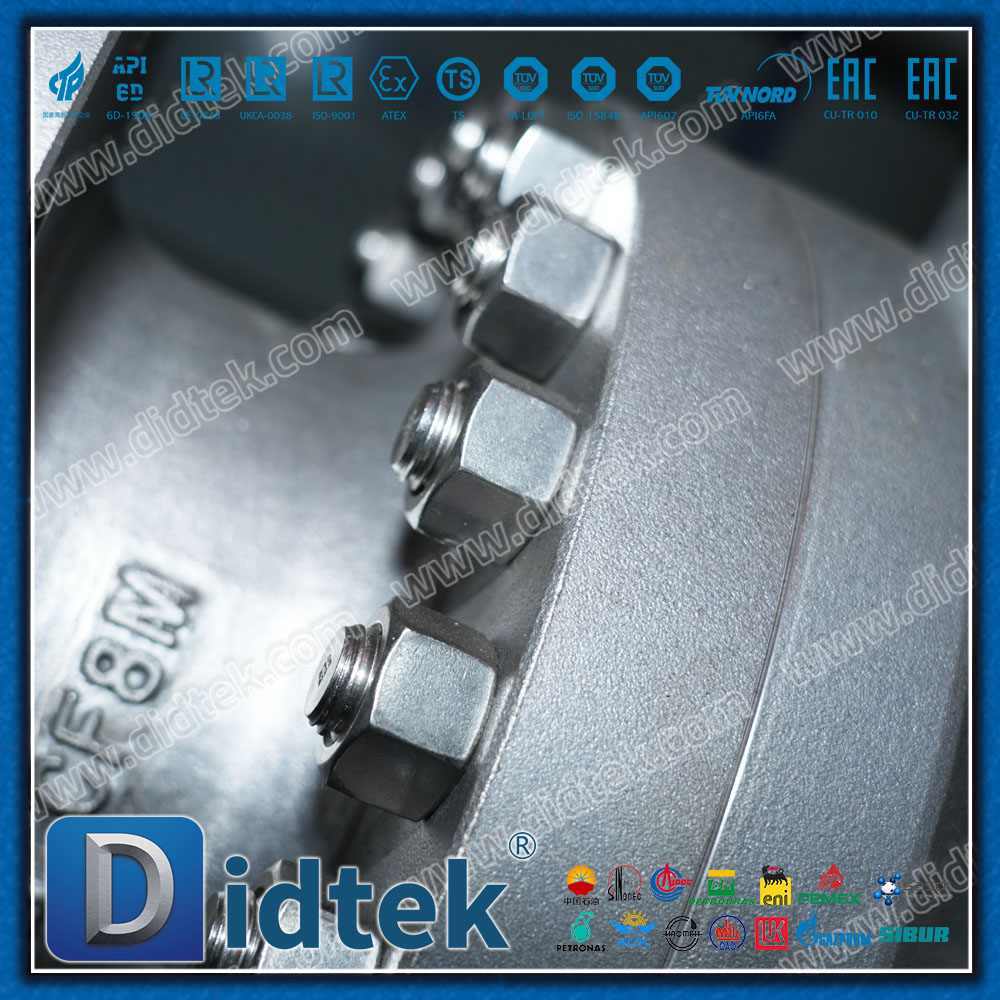

Vorteile: Feste Verbindung, zuverlässige Abdichtung, hohe Druckbelastbarkeit, einfache Montage, Demontage und Wartung. Es ist eine der am häufigsten verwendeten Verbindungsformen in Industrierohrleitungen.

Pneumatischer Kugelhahn – Antriebsart und Aufbau

Kugelhahn: Es handelt sich um ein Ventil, dessen Öffnungs- und Schließteil eine Kugel ist, die durch Drehen um 90 Grad vollständig geöffnet oder vollständig geschlossen werden kann.

Pneumatisch: Dies bezieht sich auf die Verwendung von Druckluft als Energiequelle zum Antrieb eines pneumatischen Aktuators (allgemein bekannt als „pneumatischer Kopf“) zum Öffnen und Schließen des Kugelhahns.

Vorteile: Es ermöglicht ein schnelles Öffnen und Schließen (normalerweise innerhalb weniger Sekunden) und eine automatisierte Fernsteuerung, was es zur idealen Wahl für automatisierte Produktionslinien und Prozesssteuerung macht.

Gesamtproduktübersicht

Der pneumatische Flanschkugelhahn CF8M ist ein Industrieventil, das speziell für die automatische Steuerung, korrosive Arbeitsbedingungen sowie Umgebungen mit mittlerem und hohem Druck entwickelt wurde. Es kann korrosive Flüssigkeiten in Rohrleitungen schnell und präzise öffnen oder abschneiden, indem es pneumatische Signale empfängt.

Grundlegendes Funktionsprinzip

Druckluft (normalerweise 0,4 bis 0,8 MPa) gelangt in den pneumatischen Aktuator und drückt auf den internen Kolben oder die Zahnstangen-Ritzel-Struktur, um ein Drehmoment zu erzeugen, das den Ventilschaft und die Kugel in eine 90-Grad-Drehung versetzt. Wenn das Durchgangsloch der Kugel parallel zum Rohr ist, öffnet sich das Ventil und das Medium strömt hindurch. Wenn das Durchgangsloch der Kugel senkrecht zum Rohr steht, schließt das Ventil und unterbricht das Medium.

Hauptmerkmale und Vorteile

Hervorragende Korrosionsbeständigkeit: Das Material CF8M (Edelstahl 316) macht es zur bevorzugten Wahl für korrosive Umgebungen wie die chemische, petrochemische und maritime Industrie.

Schnelle automatisierte Reaktion: Schalter mit pneumatischem Antrieb sind schnell und eignen sich hervorragend für Anwendungen, die häufiges Öffnen und Schließen oder eine Notabschaltung erfordern.

Hervorragende Dichtleistung: Der Ventilsitz besteht in der Regel aus Hochleistungspolymeren wie PTFE (Polytetrafluorethylen) und PPL, die eine gute Dichtleistung und einen niedrigen Reibungskoeffizienten aufweisen.

Glatter Flüssigkeitskanal: Bei der Konstruktion mit vollem Anschluss ist der Strömungswiderstand extrem gering, nahezu Null, und hat nur geringe Auswirkungen auf den Druckverlust der Rohrleitung.

Hohe Zuverlässigkeit und Sicherheit

Feuerfeste Struktur: Im Brandfall kann der Kugelhahn nach dem Ausbrennen der nichtmetallischen Dichtungsteile durch Metallkontakt eine Sekundärdichtung bilden, um ein Austreten großer Medienmengen zu verhindern (gemäß API 607/API 6FA-Standards).

Antistatisches Design: Stellen Sie sicher, dass die statische Elektrizität zwischen der Kugel und dem Ventilschaft und dem Ventilkörper abgeleitet werden kann, und vermeiden Sie so die Ansammlung statischer Elektrizität, die Funken verursachen könnte.

Ventilschaft-Anti-Flug-Design: Selbst im Falle eines abnormalen Drucks in der Ventilkammer oder einer beschädigten Ventilschaftdichtung wird der Ventilschaft nicht durch den mittleren Druck herausgedrückt, was die Sicherheit des Bedieners gewährleistet.

Einfach zu integrieren und zu installieren

Flanschverbindungsstandards sind universell (wie GB/T, HG/T, ANSI, DIN, JIS).

Der Antrieb entspricht der internationalen Norm ISO 5211 und ist auf einer hohen Plattform konstruiert. Es kann bequem mit pneumatischen oder elektrischen Antrieben verschiedener Marken ausgestattet und verschiedenes Zubehör angebracht werden.

Typische Anwendungsbranchen

Chemietechnik und Petrochemie: Transport und Abtrennung verschiedener korrosiver Medien wie Säuren, Laugen und Lösungsmittel.

Pharmazeutik und Biotechnik: Prozessrohrleitungen mit Anforderungen an Hygiene und Korrosionsbeständigkeit.

Wasseraufbereitung und Umweltschutz: Dosierung und Flüssigkeitskontrolle in Abwasseraufbereitungs- und Meerwasserentsalzungssystemen.

Lebensmittel und Getränke: Prozesse, die hohe Hygienestandards erfüllen und korrosive Bestandteile (wie Säuren und Reinigungsmittel) enthalten können.

Metallurgie und Energie: Kesselspeisewasser, Kühlsysteme, Rauchgasentschwefelung usw.

Schiffe und Meerestechnik: Verschiedene Systeme, die gegen Meerwasserkorrosion beständig sind.

Häufig verwendete Anhänge

Um komplexere Funktionen zu erreichen, werden pneumatische Antriebe üblicherweise mit folgendem Zubehör ausgestattet:

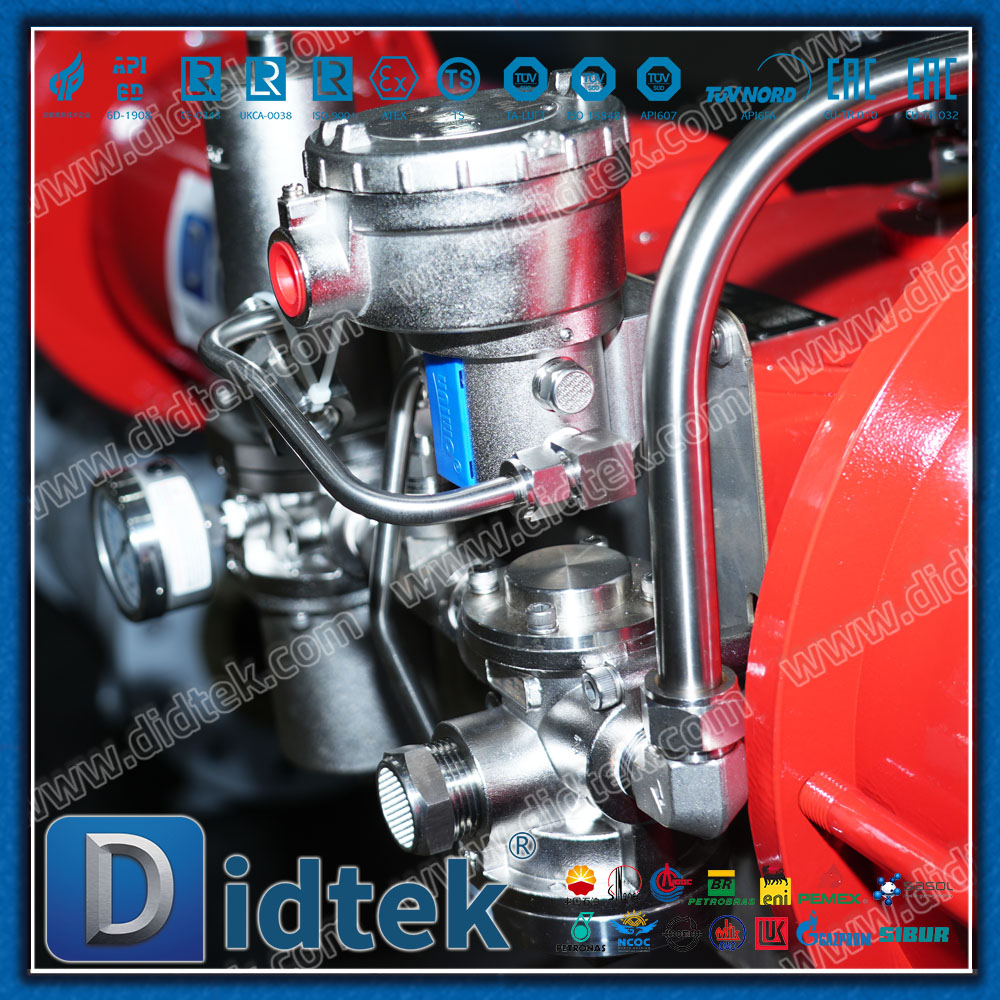

Magnetventil: Steuert das Ein- und Ausschalten der Druckluft, um eine Fernsteuerung durch elektrische Signale zu erreichen.

Endschalter: Er gibt das Offen- oder Geschlossen-Positionssignal des Ventils an die zentrale Leitwarte zurück.

Dreiteiliges Set zur Luftquellenaufbereitung: Druckluft filtern, Druck regulieren und die Luft mit Öl schmieren.

Handradmechanismus: Bei Ausfall der Luftquelle kann ein manueller Notbetrieb durchgeführt werden.
