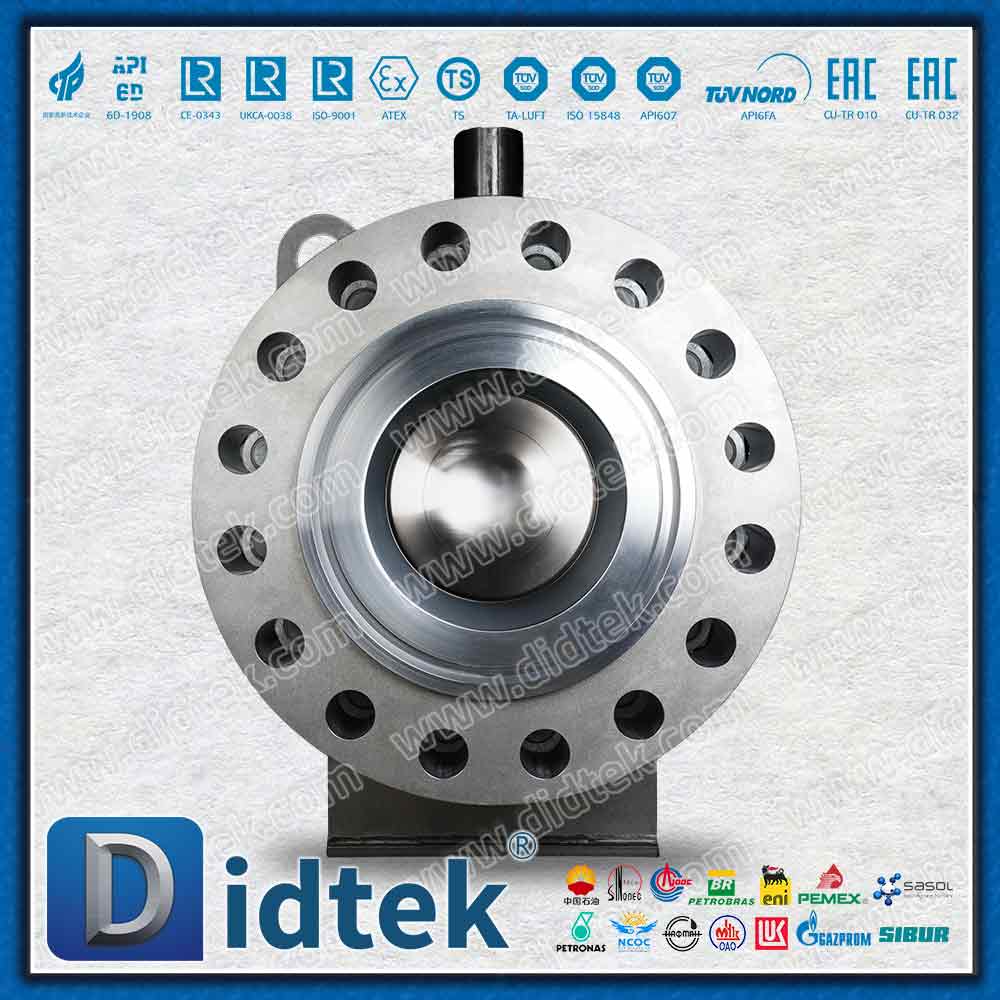

SPE *️ SPE Double Block Bleed Trunnion Ball Valve

Produktbeschreibung

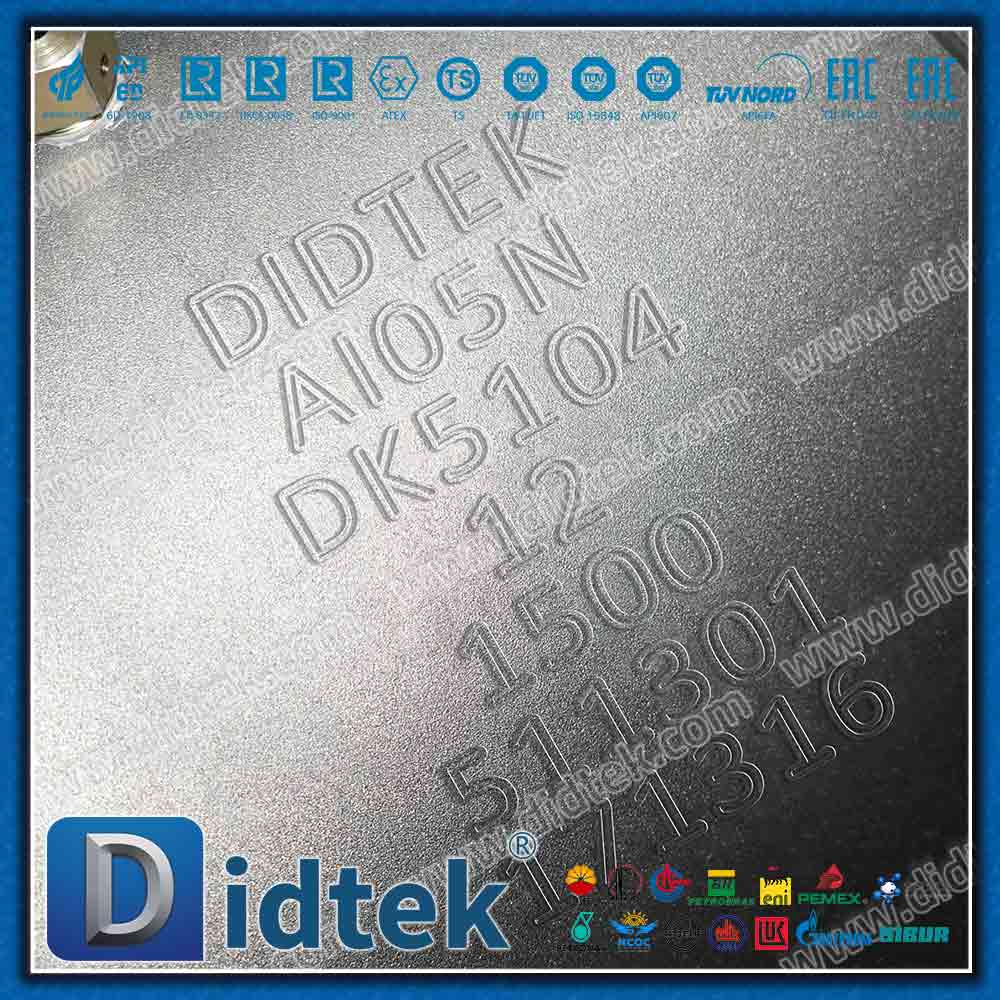

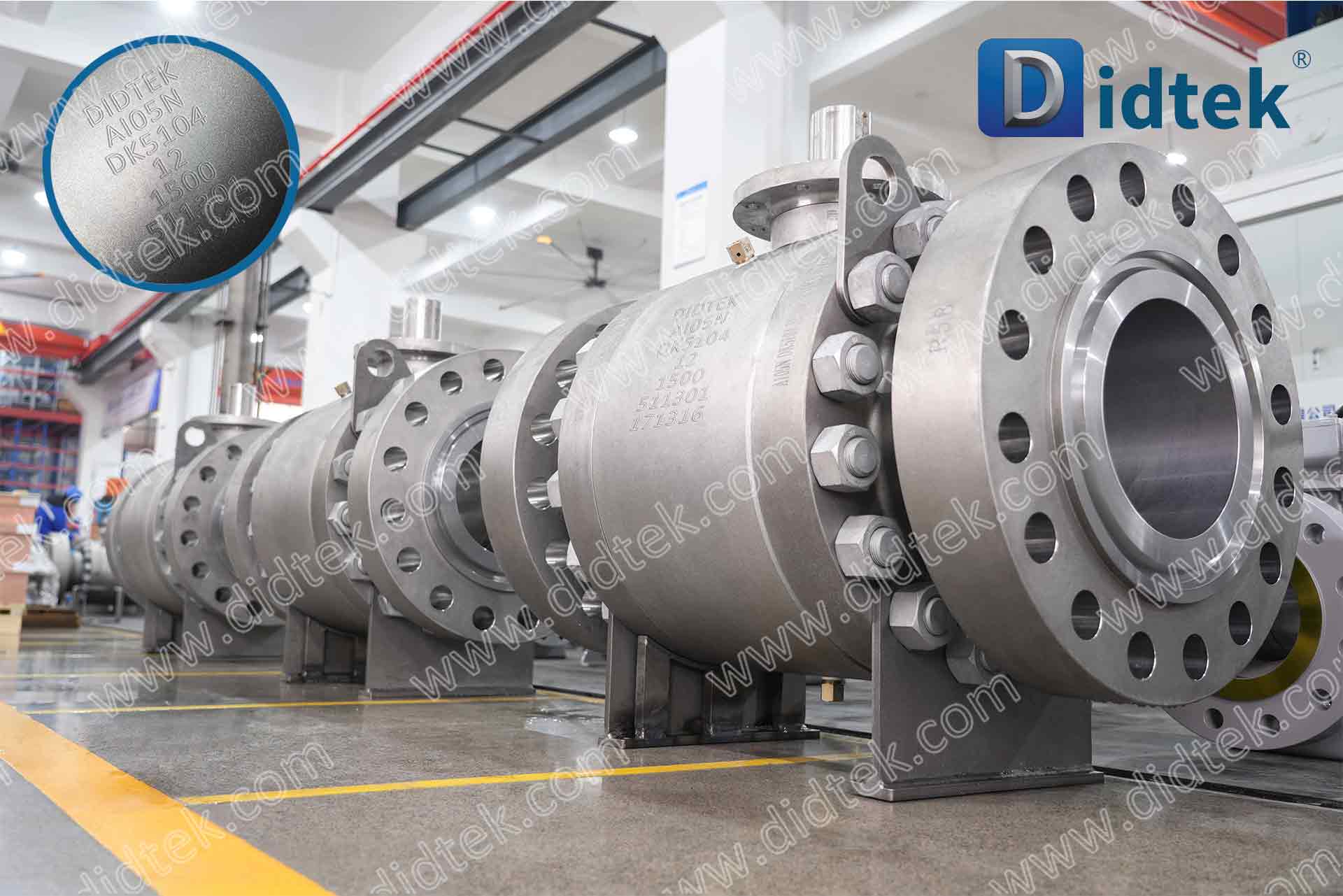

Das SPE x SPE Trunnion Mounted Kugelventil stellt einen Maßstab in der industriellen Flüssigkeitskontrolle dar und wurde speziell für die Bereitstellung kompromissloser Double Block and Bleed (DBB)-Funktionalität entwickelt. Der aus außergewöhnlich haltbarem A105N-Kohlenstoffstahl geschmiedete Ventilkörper weist eine solide, sorgfältig bearbeitete Metalloberfläche auf, die auf seine robuste Konstruktion hinweist. In dieser speziellen Konfiguration sind sowohl die vor- als auch die nachgeschalteten Sitze so konzipiert, dass sie den Single Piston Effect (SPE) nutzen. Diese fortschrittliche Technik stellt sicher, dass jeder Sitz eine unabhängige, zuverlässige Abdichtung gegen die Kugel bietet, die direkt durch den Leitungsdruck der Rohrleitung selbst angetrieben wird.

Fortschrittlicher selbstentlastender Sicherheitsmechanismus

Ein entscheidender Betriebsvorteil dieser SPE x SPE-Architektur ist ihre inhärente Fähigkeit zur Selbstentlastung. In anspruchsvollen Flüssigkeitsumgebungen kann die Wärmeausdehnung dazu führen, dass eingeschlossene Medien in der Körperhöhle einen gefährlichen Überdruck erzeugen. Wenn der Hohlrauminnendruck den Rohrleitungsdruck übersteigt, werden die präzisionskalibrierten Sitze automatisch von der Kugel weggedrückt. Dadurch kann der Überdruck sicher zurück in die Leitung abgeleitet werden, ohne dass externe Sicherheitsventile erforderlich sind. Durch die Verhinderung von Überdruckunfällen gewährleistet dieser Mechanismus die strukturelle Integrität des Rohrleitungssystems und schützt Personal und Vermögenswerte vor Ort.

Strenge Standards und hervorragende Materialqualität

Dieser geschmiedete Kugelhahn wurde streng nach API 6D-Spezifikationen entwickelt und erfüllt die anspruchsvollsten internationalen Industriestandards. Es verfügt über DEVLON-Weichsitze, ein hochverschleißfestes Polymer, das auch bei starker mechanischer Beanspruchung eine dichte, auslaufsichere Abdichtung gewährleistet. Das Ventil funktioniert einwandfrei über ein breites Temperaturspektrum von -29 °C bis 95 °C und ist gemäß API 6FA vollständig für den Brandschutz zertifiziert. Bevor jede einzelne Einheit die Produktionsstätte verlässt, wird sie zu 100 % einer strengen Druckprüfung gemäß API 598 unterzogen, um sicherzustellen, dass sie für den sofortigen, sicheren Einsatz in kritischen Infrastrukturen bereit ist.

Produktparameter

Designbeschreibung und Kernmechanismen

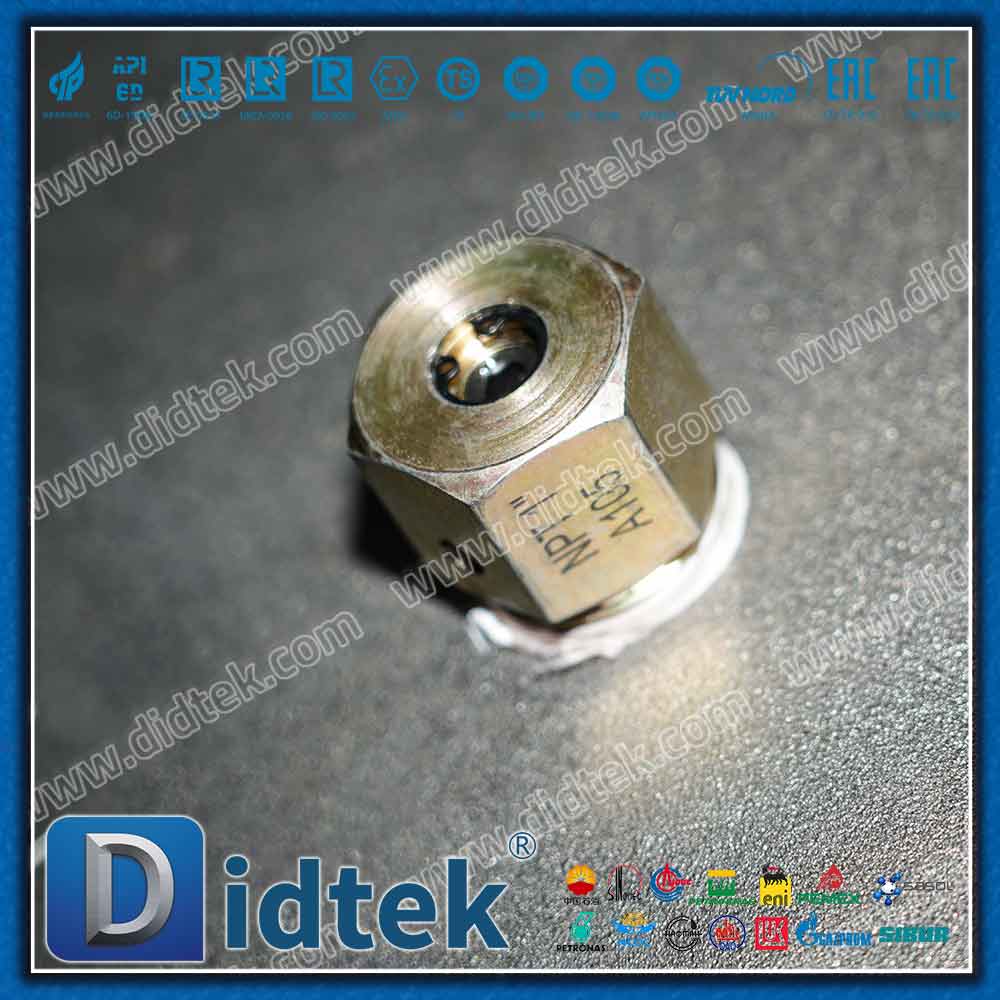

• Inhärente DBB-Funktionalität und Online-Wartung: Bietet eine äußerst zuverlässige Abdichtung an beiden Enden. Der Einbau eines zentralen Entlüftungs-/Entlüftungsventils ermöglicht es dem Bediener, die Integrität der Dichtung zu überprüfen oder den Hohlraum zu entleeren, während das Ventil in einer vollständig geschlossenen Position bleibt. Diese Online-Inspektionsfunktion reduziert die Ausfallzeiten des Systems erheblich und senkt den Wartungsaufwand.

• Automatische Hohlraumentlastung: Macht externe Sicherheitsventile bei den meisten Flüssigkeits- oder Gasanwendungen überflüssig. Durch die automatische Entlüftung von Überdruck, der durch Wärmeausdehnung verursacht wird, vereinfacht es das gesamte Rohrleitungsdesign, verringert die Komplexität der Installation und erhöht die Betriebssicherheit.

• Bidirektionale Dichtungsleistung: Entwickelt, um den Druck effektiv abzudichten, unabhängig davon, ob der Fluss aus der stromaufwärtigen oder stromabwärtigen Richtung kommt, und bietet vielseitige Installationsmöglichkeiten in komplexen Rohrleitungsnetzen.

• Stabilität durch Zapfenmontage: Die massive Kugel wird von Hochleistungslagern fest getragen. Diese strukturelle Stabilität sorgt für ein außergewöhnlich niedriges Betriebsdrehmoment und verhindert vollständig eine Verformung des Sitzes, selbst wenn er den immensen Kräften von 1500-LB-Hochdruckanwendungen ausgesetzt ist.

Parameter

Über außergewöhnliches mechanisches Design hinaus ist unser Liefer- und Servicerahmen so strukturiert, dass er die industrielle Beschaffung in großem Maßstab unterstützt. Jeder geschmiedete Drehzapfen-Kugelhahn ist sicher in robusten Sperrholzkisten verpackt, die die präzisionsgefertigten RF-Endflansche und blanken Schaftantriebe vor Umwelteinflüssen und Transportstößen schützen. Mit umfassenden internationalen Zertifizierungen und einem strengen 100-prozentigen Testprotokoll vor der Auslieferung gewährleisten wir absolute Zuverlässigkeit für Ihre kritischen Projekte zur Flüssigkeitskontrolle.

Anwendung

Das SPE x SPE Double Block and Bleed (DBB) Trunnion-Kugelventil wurde speziell für die Lösung komplexer Isolations- und Drosselungsprobleme in äußerst anspruchsvollen Industrieumgebungen entwickelt. Die Kombination aus robustem A105N-Kohlenstoffstahlgehäuse, weichem DEVLON-Sitz und fortschrittlichem Selbstentlastungsmechanismus macht ihn zu einem unverzichtbaren Hilfsmittel in mehreren kritischen Bereichen, in denen Sicherheit und Zuverlässigkeit keine Kompromisse eingehen dürfen.

Kernlösungen für die Industrie

• Öl- und Gastransportleitungen: Dient als wichtiges Hauptleitungs-Absperrventil. Bei der Fernübertragung, bei der Flüssigkeiten Schwankungen der Umgebungstemperatur ausgesetzt sind, ist das Risiko einer thermischen Druckausdehnung ein ständiges Problem. Das SPE x SPE-Design bewältigt diese Druckspitzen automatisch und schützt die Pipeline-Infrastruktur vor katastrophalen Brüchen.

• Raffinerien und petrochemische Anlagen: Sorgt für präzise Drosselung und absolute Isolierung in komplexen Kohlenwasserstoffverarbeitungsanlagen. Die robuste Split-Body-Konstruktion und die feuersichere API 6FA-Zertifizierung bieten die notwendigen Sicherheitsmargen für den Umgang mit flüchtigen, brennbaren Medien bei Temperaturen von -29 °C bis 95 °C.

• Rohrleitungen für Flüssigkeiten und korrosive Medien: Besonders wichtig für flüssige Medien (einschließlich Wasser, Dampf und bestimmte korrosive Flüssigkeiten), die sich bei Temperaturänderungen erheblich ausdehnen. Die inhärente DBB-Funktionalität ermöglicht es Wartungsteams, den Hohlraum sicher zu entleeren und die Abdichtung zu überprüfen, ohne das gesamte Rohrleitungsnetz abzuschalten, wodurch die Betriebseffizienz optimiert und Flüssigkeitsverschwendung reduziert wird.
