Hersteller von Kugelhähnen aus API-Kohlenstoffstahl

Produktdetails

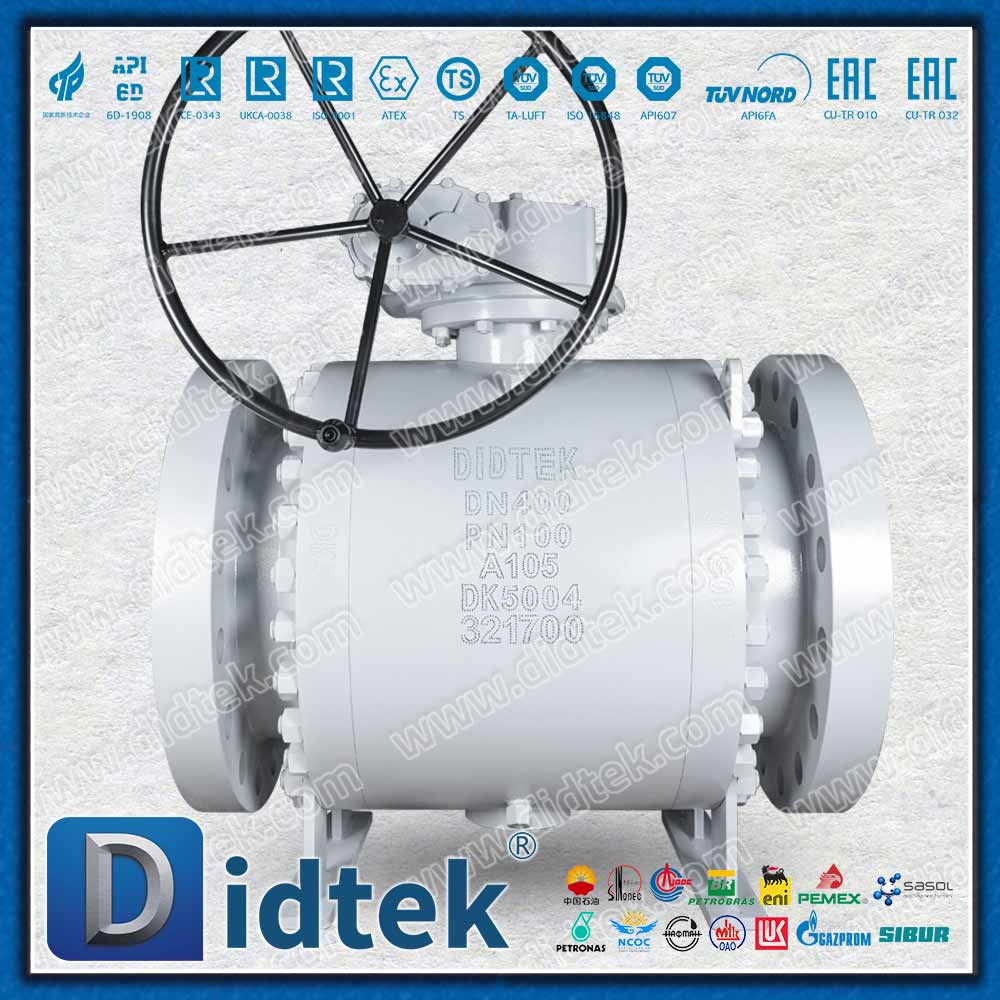

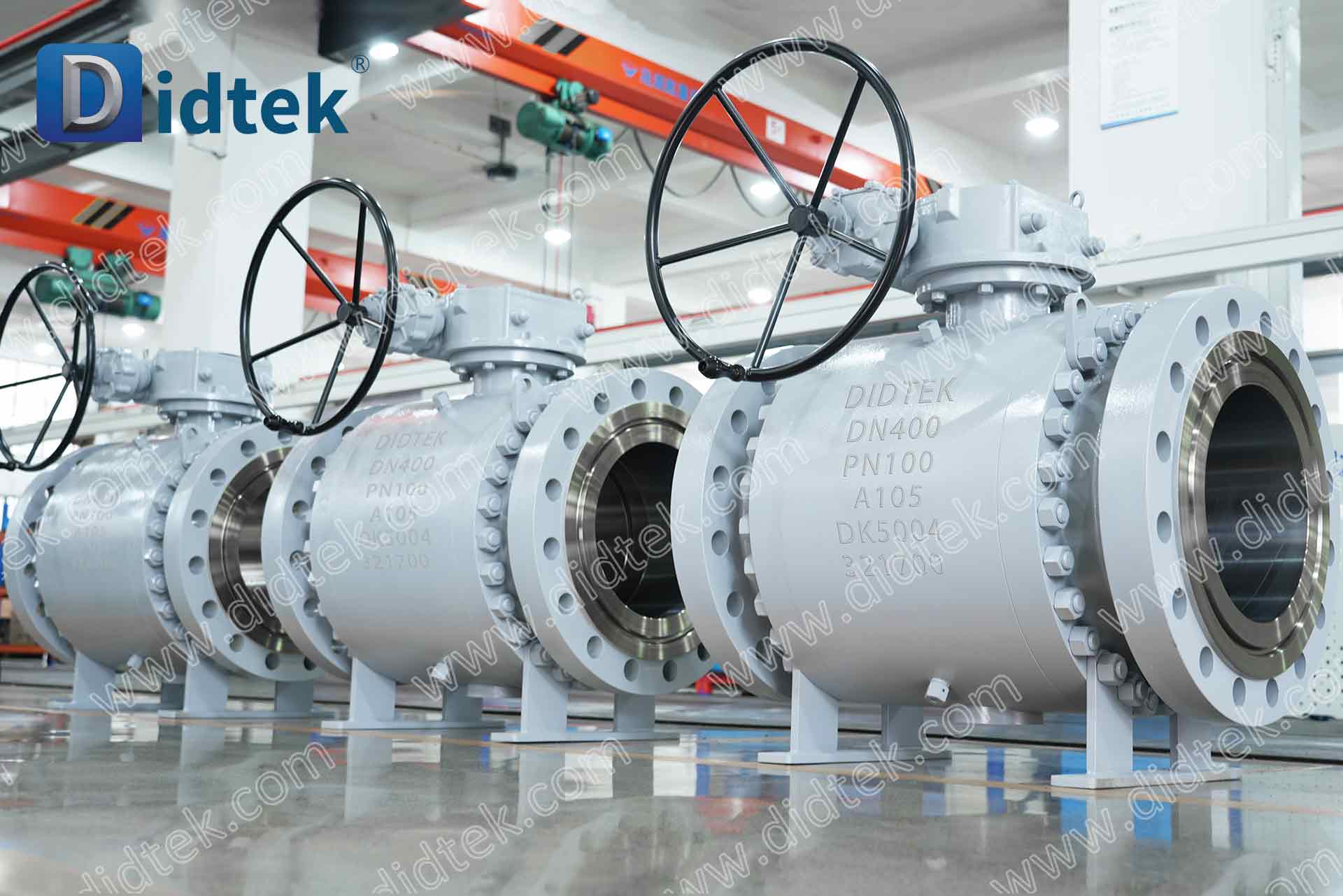

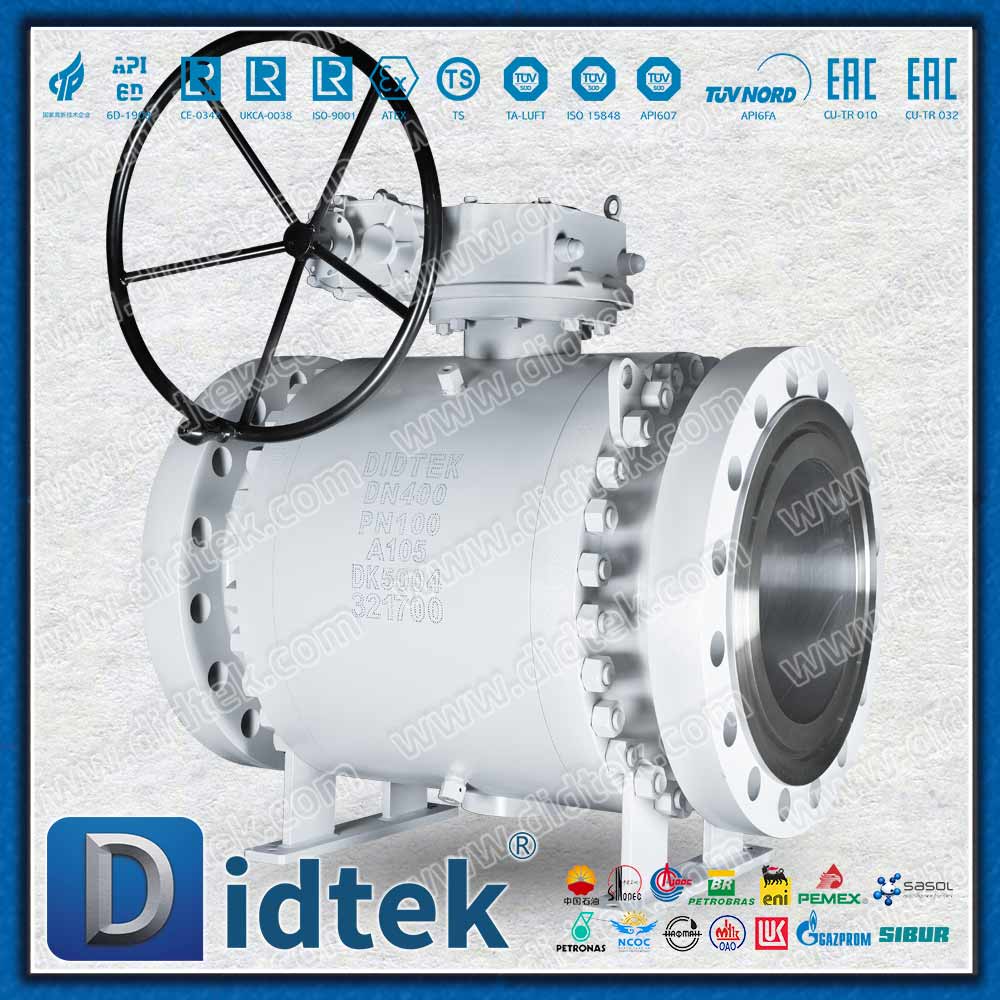

Als führender API 6D-zertifizierter Hersteller bieten wir präzisionsgefertigte Zapfenkugelhähne aus Kohlenstoffstahl für die anspruchsvollsten Öl-, Gas- und petrochemischen Pipelinenetze. Beim Berühren des kalten, massiven Metallgehäuses offenbart sich die außergewöhnliche Dichte des hochwertigen Gehäuses aus geschmiedetem Kohlenstoffstahl (ASTM A105) oder Gussstahl (WCB), das so konstruiert ist, dass es auch unter extremen Rohrleitungsbelastungen absolute strukturelle Steifigkeit beibehält. Diese Ventile verfügen über einen festen Kugelmechanismus, der durch hochbelastbare Zapfenlager sicher verankert ist. Diese spezielle Architektur absorbiert den Druck des Leitungsdrucks und verhindert so, dass die Kugel in den nachgeschalteten Sitz gedrückt wird, was zu einem außergewöhnlich niedrigen Betriebsdrehmoment führt. Bediener werden eine gleichmäßige, kontrollierte Rotation bemerken, selbst wenn die Strömungen gegen maximale Druckunterschiede isoliert werden.

Über die Standardkonfigurationen hinaus ist unsere umfassende Stückliste (BOM) für schwere und korrosive Medienprofile geeignet. Wir bieten umfangreiche Anpassungen der Innengarnitur an, einschließlich chemischer Vernickelung (ENP) an Kugel und Schaft für eine verbesserte Oberflächenhärte oder Upgrades auf Innenteile aus Duplex-Edelstahl, um Lochfraß und Chlorid-Spannungskorrosion zu verhindern. Strukturelle Vielseitigkeit hat ebenfalls Priorität, um eine präzise Pipeline-Integration zu gewährleisten. Beschaffungsteams können vollständige Port-Designs für völlig ungehinderte Durchflusswege oder reduzierte Port-Konfigurationen für optimiertes Gewicht und Kosten spezifizieren. Darüber hinaus bieten wir mehrere Endverbindungen, einschließlich Raised Face (RF), Ring Type Joint (RTJ) und Butt Weld (BW), um eine genaue Kompatibilität mit verschiedenen und komplexen Rohrleitungssystemen sicherzustellen.

Produktparameter

Designbeschreibung und technische Merkmale

Einhaltung des API 6D-Standards: Hergestellt und getestet streng nach den Spezifikationen API 6D, ASME B16.34 und API 608. Jede Abmessung wird mit präzisen Toleranzen bearbeitet, um weltweite Austauschbarkeit und absolute Sicherheit bei der Installation und im Langzeitbetrieb zu gewährleisten.

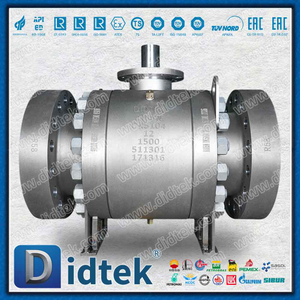

Erweitertes Sitzdesign (DBB und DIB): Ausgestattet mit unabhängigen federbelasteten Sitzen, die eine gleichzeitige vor- und nachgelagerte Abdichtung bieten und die klassische Double Block and Bleed-Funktionalität (DBB) für eine sichere Hohlraumentlüftung ermöglichen. Um die Sicherheit der Rohrleitungsisolierung weiter zu erhöhen, bieten wir Sitzkonfigurationen mit doppelter Isolierung und Entlüftung (DIB-1/DIB-2) und doppeltem Kolbeneffekt (DPE) an. Diese selbstentlastenden Sitzkonstruktionen lassen den durch Wärmeausdehnung verursachten Überdruck im Hohlraum automatisch ab und schützen so den Ventilkörper vor katastrophalem Überdruck.

Notfall-Dichtungsinjektion: Verfügt über präzise gefertigte Sekundär-Dichtungsinjektionsanschlüsse für den Schaft und die Sitze. Im Falle geringfügiger Riefen oder Beschädigungen durch Ablagerungen an den primären weichen Dichtungsringen können Wartungsteams spezielle Dichtungsmittel einspritzen, um die Dichtungsintegrität sofort wiederherzustellen, ohne den Rohrleitungsbetrieb anzuhalten oder das Ventil aus der Leitung zu entfernen.

Umfassende Sicherheits- und Umweltkonformität: Das feuersichere Design ist nach API 607/API 6FA zertifiziert und nutzt einen sekundären Metall-auf-Metall-Kontakt, um eine sichere Abdichtung aufrechtzuerhalten, selbst wenn die primären Weichsitze durch extreme Hitze zerstört werden. Interne Erdungsmechanismen sorgen für eine kontinuierliche statische Entladung. Darüber hinaus umfasst die Architektur einen Anti-Blowout-Stamm – einen intern eingesetzten Schaft mit einer Rückhalteschulter, die ein Herauswerfen bei plötzlichen Druckstößen physisch verhindert. Für Sauergasanwendungen entsprechen die Materialien strikt den NACE MR0175-Standards, während die gesamte Baugruppe darauf ausgelegt ist, die API 641-Standards für niedrige diffuse Emissionen zu erfüllen und damit modernen Umweltauflagen gerecht zu werden.

Parameter

Qualitätssicherung und Rückverfolgbarkeit

Zuverlässigkeit in anspruchsvollen Umgebungen erfordert eine kompromisslose Qualitätskontrolle. Wie in unseren Parametern angegeben, werden 100 % unserer Zapfenkugelhähne vor dem Versand strengen hydrostatischen und pneumatischen Drucktests unterzogen, bei denen die Integrität des Gehäuses und die absolute Dichtheit des Sitzes überprüft werden. Um große technische Projekte und die Einhaltung gesetzlicher Vorschriften zu unterstützen, stellen wir umfassende Dokumentationspakete bereit. Dazu gehören detaillierte Materialtestberichte (MTRs) gemäß EN 10204 3.1 oder 3.2, die die chemischen und physikalischen Eigenschaften des Stahls bis zur ursprünglichen Schmelzcharge zurückverfolgen. Darüber hinaus liefern wir vollständige Aufzeichnungen über zerstörungsfreie Prüfungen (NDT), wie z. B. Ultraschall- und Magnetpulverprüfungen an kritischen Schmiedeteilen und Schweißnähten, um vollständige Transparenz und Rückverfolgbarkeit für jede gelieferte Einheit zu gewährleisten.

Anwendung & Funktion

Unsere Zapfenkugelhähne aus Kohlenstoffstahl werden aufgrund ihrer hervorragenden Materialeigenschaften und mechanischen Belastbarkeit häufig in anspruchsvollen Umgebungen eingesetzt. Sie lösen kritische Herausforderungen bei der Flusskontrolle in mehreren wichtigen Sektoren:

• Erdgaspipelines: Unverzichtbar für Hauptleitungsisolations- und Gaskompressionsstationen. Die zapfengelagerte Konstruktion verhindert ein Zerdrücken des Sitzes unter enormen Gasdrücken und sorgt so für eine zuverlässige Abschaltung in Fernübertragungsnetzen.

• Erdölraffinerien: Wird in Hochdruck-Rohölverarbeitungsanlagen und Lagerterminals eingesetzt. Das langlebige A105-Gehäuse in Kombination mit anpassbaren Verkleidungen bewältigt effektiv abrasive Partikel und Hochtemperatur-Kohlenwasserstoffe, ohne sich zu zersetzen.

• Kraftwerke: Entscheidend für Hochdruck-Speisewasser- und Dampfkontrollsysteme. Die engen Dichtungstoleranzen und die thermische Stabilität der Devlon-Weichsitze sorgen für eine blasendichte Isolierung und schützen nachgeschaltete Turbinen und Pumpen.

• Kommunale Infrastruktur: Integriert in große Wasser- und Fernwärmeverteilungsnetze. Die robuste Konstruktion garantiert eine lange Betriebslebensdauer mit minimalen Wartungseingriffen und senkt die Gesamtbetriebskosten für kommunale Betreiber.

Technische Ressourcen und technischer Support

Wir unterstützen Beschaffungsfachleute, Pipeline-Ingenieure und Systemintegratoren aktiv, indem wir eine umfassende Palette technischer Ressourcen bereitstellen, um eine genaue Projektplanung zu ermöglichen. Um Ihre technischen Bewertungs- und Dimensionierungsprozesse zu beschleunigen, bieten wir umfassende Dimensionsdatenblätter an, die alle Druckklassen und Anschlusskonfigurationen abdecken. Darüber hinaus sind detaillierte Produktauswahlhandbücher und Drehmomentdiagramme verfügbar, die bei der genauen Dimensionierung des Stellantriebs (pneumatisch, elektrisch oder hydraulisch) helfen. Für eine nahtlose Integration in Ihre Anlagendesign-Software stellt unser Engineering-Team auf Anfrage herunterladbare 2D-CAD-Zeichnungen und 3D-STEP-Modelle zur Verfügung und stellt so sicher, dass jedes Ventil perfekt mit Ihren komplexen Rohrleitungsplänen übereinstimmt, bevor die Beschaffung abgeschlossen wird.
