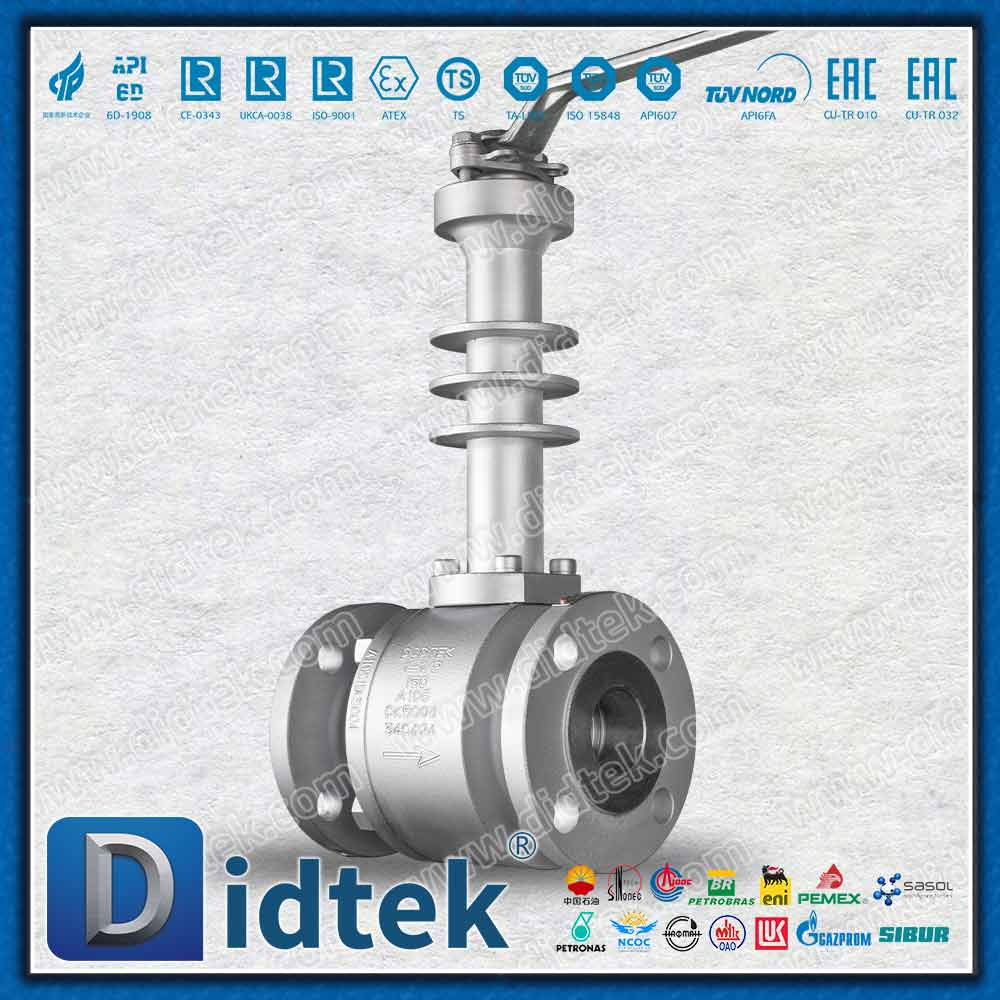

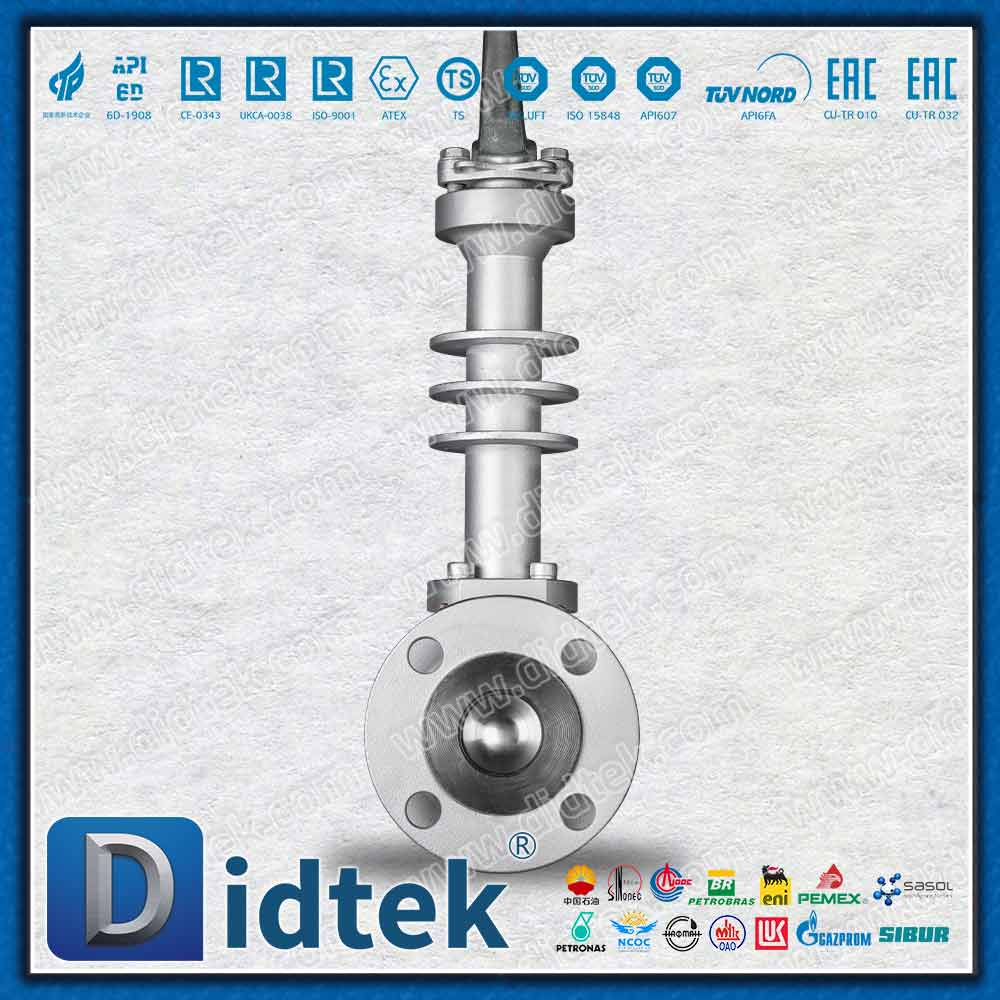

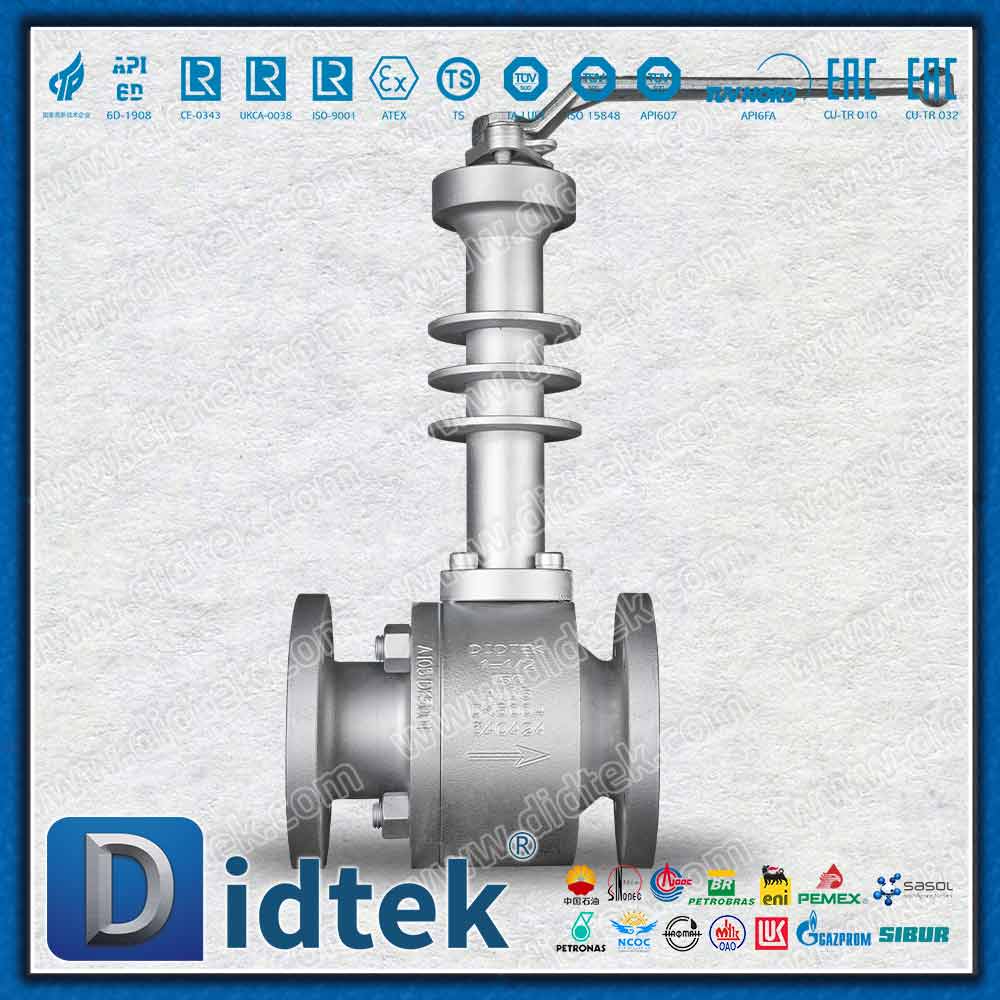

Hochtemperatur-Metall-auf-Metall-Kugelhahn mit verlängerter Motorhaube

Produktdetails

Das Extend Bonnet-Hochtemperatur-Metall-auf-Metall-Kugelventil wurde sorgfältig für kritische Rohrleitungsanwendungen entwickelt, bei denen extreme Prozesstemperaturen die Betriebsgrenzen herkömmlicher Weichsitzventile sprengen. Wenn Sie mit der Hand über die spezielle verlängerte Motorhaube – oft auch als Wärmeableitungssäule bezeichnet – streichen, erkennen Sie eine robuste, präzisionsgeschmiedete Struktur, die für einen einzigen Zweck konzipiert ist: Wärmeisolierung. Durch die physische Entfernung der empfindlichen Spindelpackung und der automatisierten Stellglieder von der glühenden Wärmequelle gewährleistet diese architektonische Verbesserung die langfristige Betriebsintegrität und verhindert einen vorzeitigen Ausfall kritischer Steuerungskomponenten.

Der Kern dieses Ventils besteht aus einem beeindruckenden Metall-auf-Metall-Dichtungssystem, das durch fortschrittliche Oberflächenhärtungstechnologien verstärkt wird. Mithilfe von HVOF-Auftragsmethoden (High-Velocity Oxygen Fuel) werden die Kugel- und Sitzflächen mit Wolframkarbid (TCC) oder Chromkarbid (CCC) verbunden. Dadurch entsteht eine nahezu undurchdringliche Barriere mit einer Oberflächenhärte von über HRC 70+. Das resultierende Finish ist nicht nur optisch einwandfrei, sondern auch mechanisch unnachgiebig und widersteht starkem Abrieb, thermischen Schocks und aggressiver Abrasiverosion. Die auf genaue Toleranzen präzisionsgeschliffenen internen Komponenten greifen ineinander, um eine blasendichte Absperrung der Klasse V oder VI zu gewährleisten. Diese kompromisslose Isolationsfähigkeit macht das Ventil zu einem unverzichtbaren Hilfsmittel für die Steuerung flüchtiger Salzschmelzen, hochleitfähiger Thermoöle und unter Druck stehenden überhitzten Dampfs.

Produktparameter

Designbeschreibung

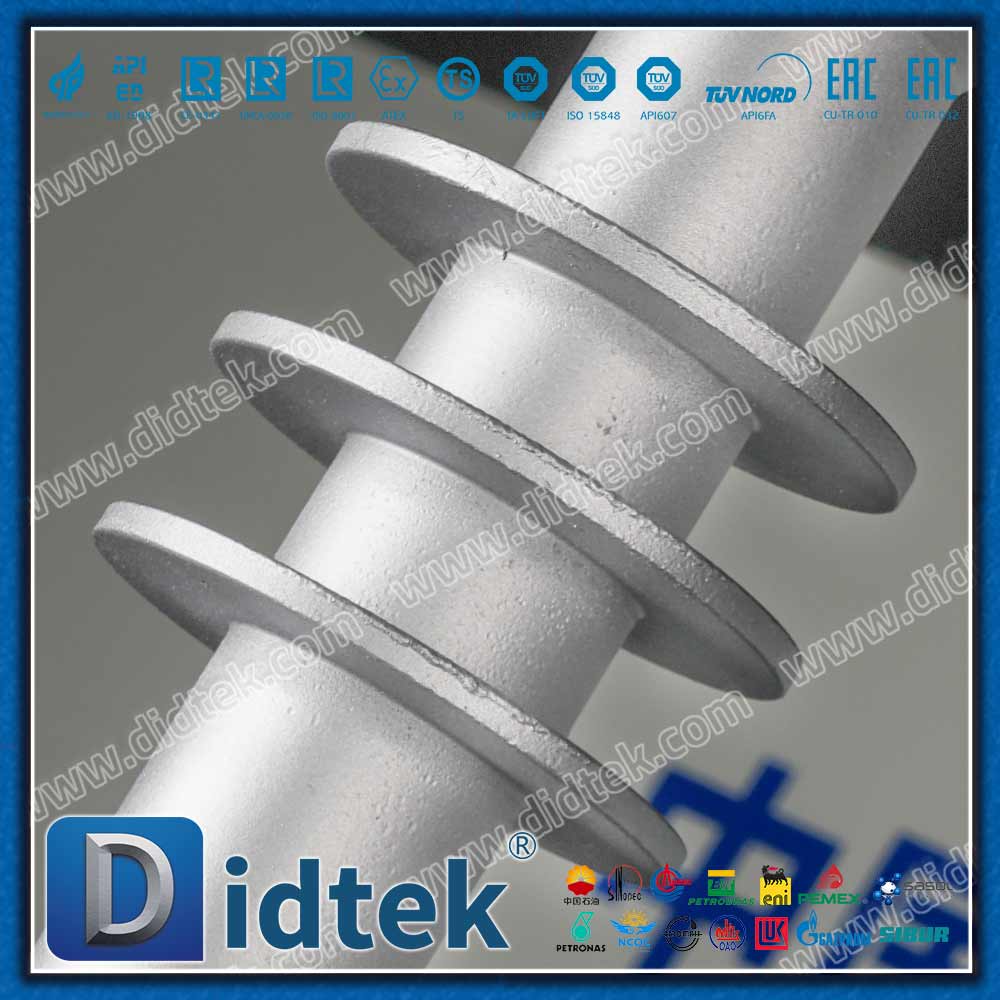

• Thermal Extension Bonnet: Das längliche Schaftgehäuse fungiert als hocheffiziente Kühlrippe. Da extreme Wärmeenergie nach oben wandert, kann die Wärme aufgrund der vergrößerten Oberfläche an die Umgebung abgegeben werden, lange bevor sie den gefährdeten Verpackungskarton erreicht. Dieses strategische Wärmemanagement verlängert den Lebenszyklus der internen Dichtungselemente und externen Aktoren exponentiell.

• Überlegene Hartbeschichtung (TCC/CCC): Durch den strengen HVOF-Auftragsprozess erhalten Kugel und Sitze eine dichte, gleichmäßige Schicht aus hochentwickelten Karbiden. Diese ultraharte Panzerung erreicht eine Bewertung von bis zu HRC 70+ und bietet eine außergewöhnliche Beständigkeit gegen Riefen, Abrieb und Erosion, die typischerweise durch Partikel mit hoher Geschwindigkeit und extreme Hitze verursacht werden.

• Live-Loaded Packing: Das System wurde für die Anpassung an dynamische Umgebungen entwickelt und nutzt eine federunterstützte Graphitpackung. Dieser dynamische Mechanismus kompensiert automatisch die mikroskopische thermische Ausdehnung und Kontraktion der Ventilkomponenten und sorgt so für eine konstante, unnachgiebige Dichtung bei schnellen und starken Temperaturschwankungen.

• Gefederte Sitze: Die hochbelastbaren Metallsitze werden durch hochtemperaturbeständige Legierungsfedern wie Inconel X-750 aktiv unterstützt. Diese Strukturkonfiguration gewährleistet einen kontinuierlichen, festen Kontakt zwischen der Kugel und der Dichtfläche und garantiert so eine zuverlässige Absperrleistung, selbst wenn der Rohrleitungsdruck auf minimale Werte sinkt.

• Abstreifersitzdesign (optional): Bei Medien, die zur Kristallisation neigen, fungiert dieser Spezialsitz als mechanischer Abstreifer. Bei jeder Betätigung werden Kalkablagerungen, kristallisierte Salze oder Partikelablagerungen aktiv von der Kugeloberfläche entfernt, wodurch abrasive Schäden an den kritischen Dichtflächen verhindert und ein reibungsloser Betrieb gewährleistet werden.

Parameter

Über die oben aufgeführten Rohspezifikationen hinaus durchläuft jedes einzelne Ventil ein strenges, 100 % quantitatives Testprotokoll in strikter Übereinstimmung mit den API 598-Standards, bevor es das Werk verlässt. Dieser kompromisslose Ansatz zur Qualitätskontrolle stellt sicher, dass jedes Gerät bei der Installation eine einwandfreie Leistung erbringt. Die Verpflichtung zur langfristigen Zuverlässigkeit wird außerdem durch eine umfangreiche Garantie untermauert, die die Ausrüstung für 18 Monate nach Lieferung oder 12 Monate nach der Installation abdeckt. Darüber hinaus entspricht der Herstellungsprozess den höchsten globalen Sicherheits- und Umweltrichtlinien. Das Ventil verfügt über prestigeträchtige Zertifizierungen wie API 6D, CE und ISO 9001 und erfüllt außerdem die strengen Brandschutznormen API 607 ​​und API 6FA sowie die Anforderungen von ISO 15848 und TA-LUFT für diffuse Mikroemissionen. Diese umfassende Compliance garantiert, dass Ihre Anlage unter den höchsten Standards der Arbeitssicherheit arbeitet, unterstützt durch flexible globale Lieferung und vielseitige Zahlungsbedingungen, die auf komplexe Beschaffungszyklen zugeschnitten sind.

Anwendung & Funktion

Der Extend Bonnet Hochtemperatur-Metall-Metall-Kugelhahn wird häufig in den anspruchsvollsten Industrieumgebungen eingesetzt und wurde speziell für den Einsatz dort entwickelt, wo Standard-Dichtungsmaterialien an Qualität verlieren. Seine überlegenen metallurgischen Eigenschaften und Wärmemanagementfähigkeiten ermöglichen eine entscheidende Prozesskontrolle in den folgenden Sektoren:

Solarthermische Energie

In konzentrierten Solarkraftwerken ist die Verwaltung von Wärmeübertragungsflüssigkeiten eine enorme Herausforderung. Dieses Ventil eignet sich hervorragend für den Umgang mit flüchtigen Salzschmelzen bei extrem hohen Temperaturen, verhindert, dass die Medienkristallisation den Drehmechanismus blockiert und sorgt für eine gleichmäßige, unterbrechungsfreie Energieübertragung.

Raffination und Petrochemie

Bei der Raffination in der Schwerindustrie handelt es sich um stark abrasive und korrosive Prozesse. Die gehärtete Metall-auf-Metall-Dichtung eignet sich perfekt für die Handhabung von Katalysatoren, aggressive Schlammleitungen und Hochtemperatur-Crackanlagen und widersteht dem starken abrasiven Verschleiß, der herkömmliche Weichdichtungen schnell zerstört.

Kraftwerke

Moderne Energieerzeugung erfordert eine absolute Isolierung kritischer Dampfleitungen. Das Ventil sorgt für eine kompromisslose Isolierung von überhitztem Dampf und eine zuverlässige Kesselabschlämmung, wobei strenge Absperrstandards der Klasse V/VI eingehalten werden, um gefährliche und kostspielige Dampflecks zu verhindern.

Bergbau und Schmelzen

Bei der extraktiven Metallurgie kommen einige der härtesten Medien der Welt zum Einsatz. Die dickwandige Konstruktion ist für Hochdruck-Säurelaugung (HPAL) und den kontinuierlichen Transport von Schleifschlämmen ausgelegt und gewährleistet einen kontinuierlichen Betrieb, wodurch Wartungsausfallzeiten in abgelegenen Bergbaubetrieben erheblich reduziert werden.
