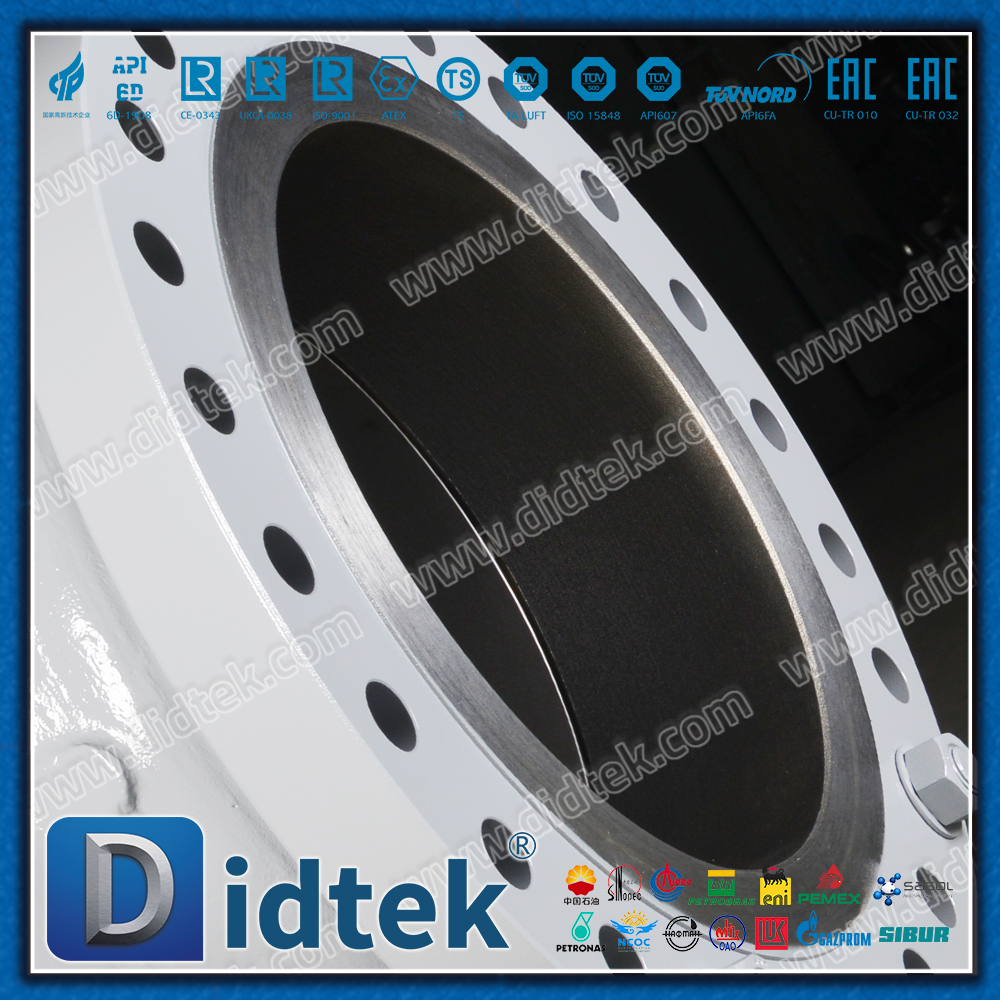

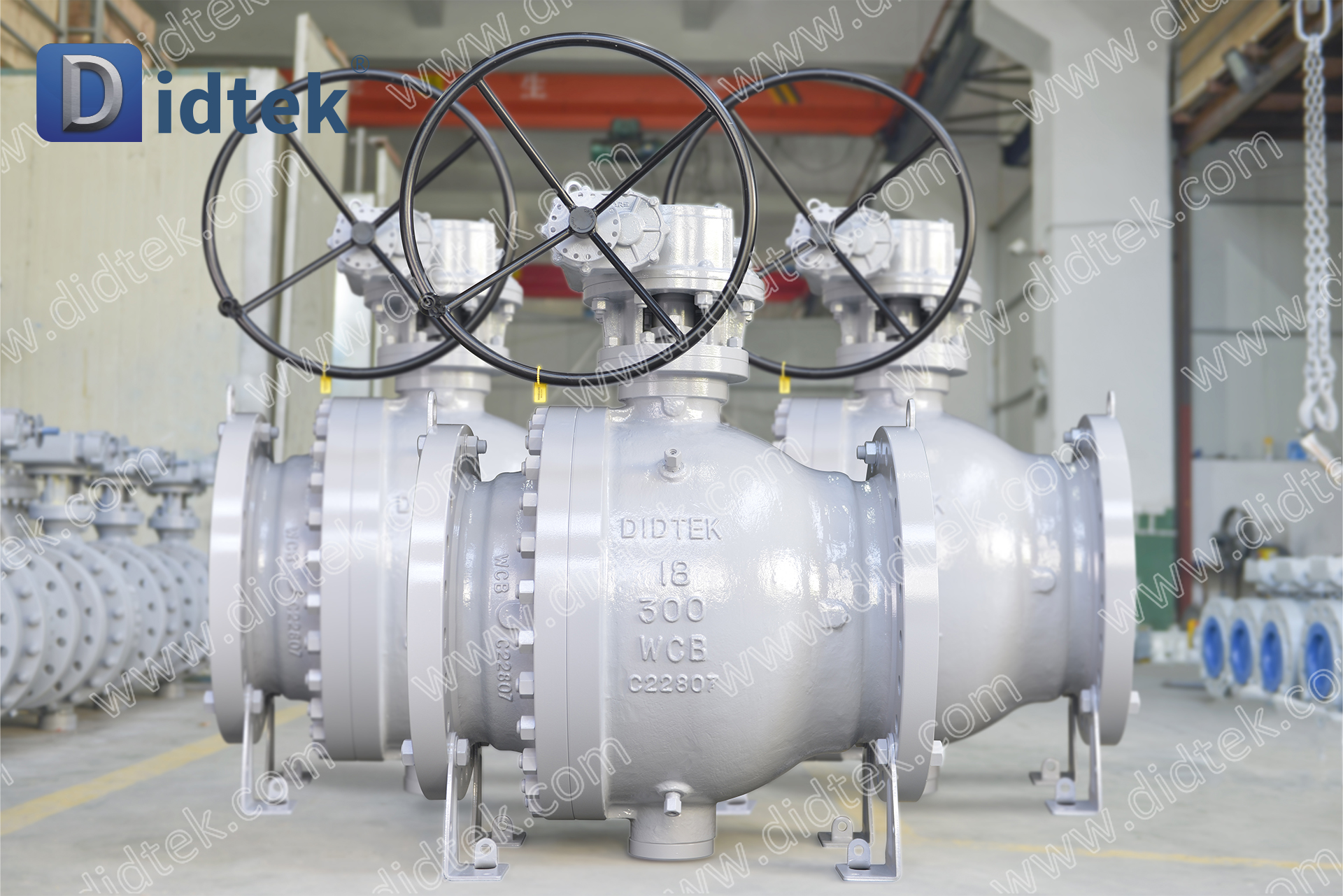

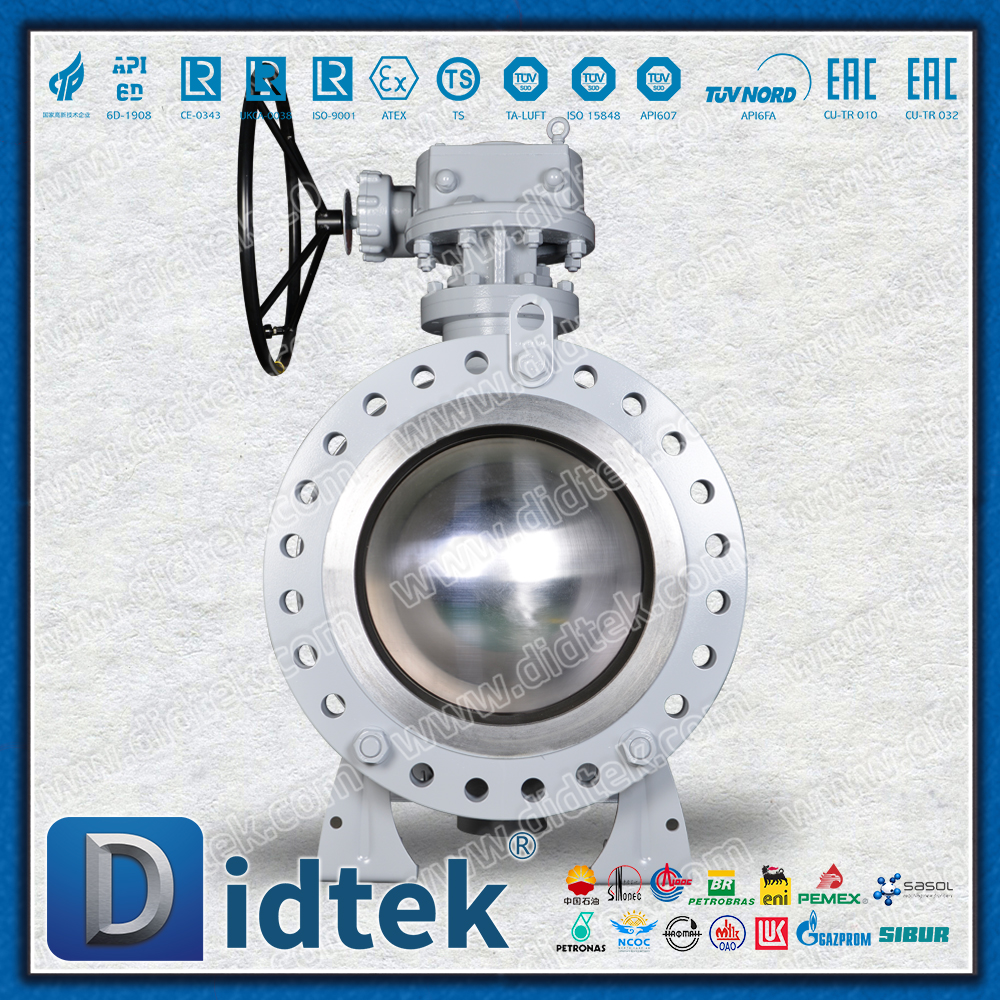

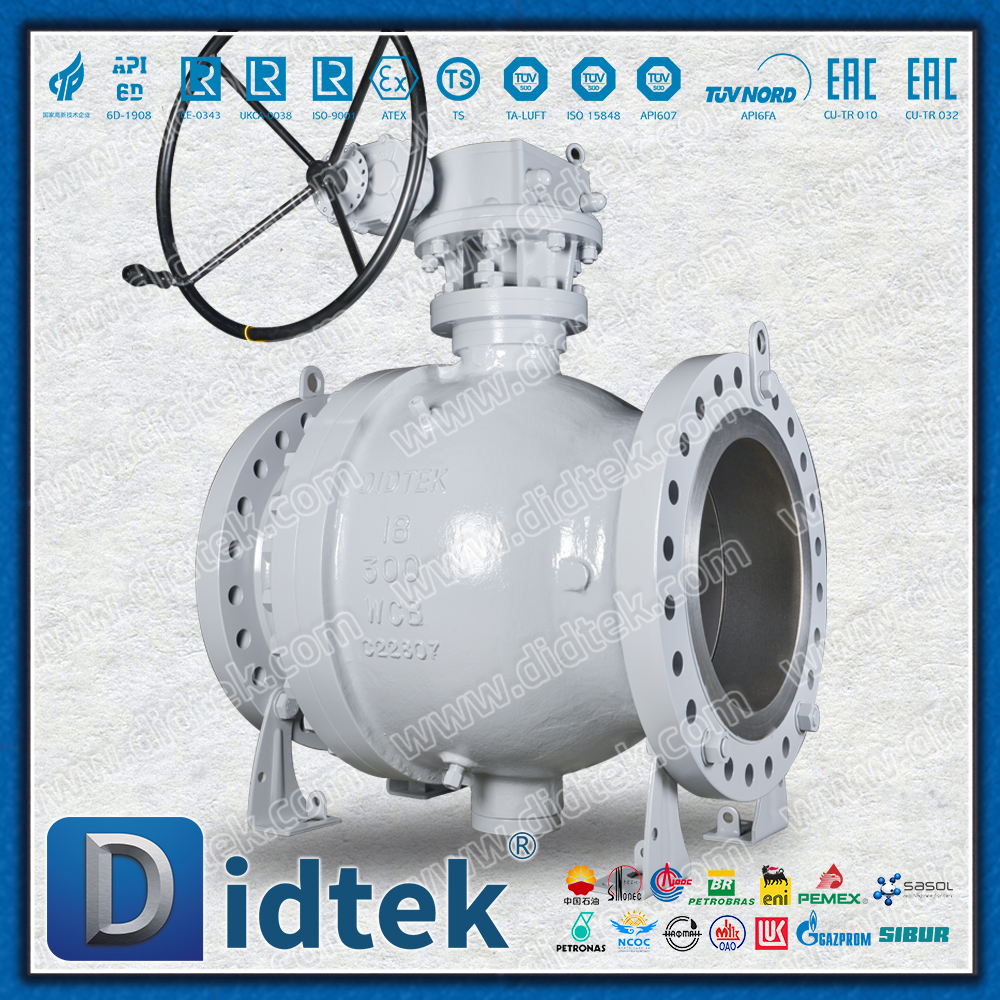

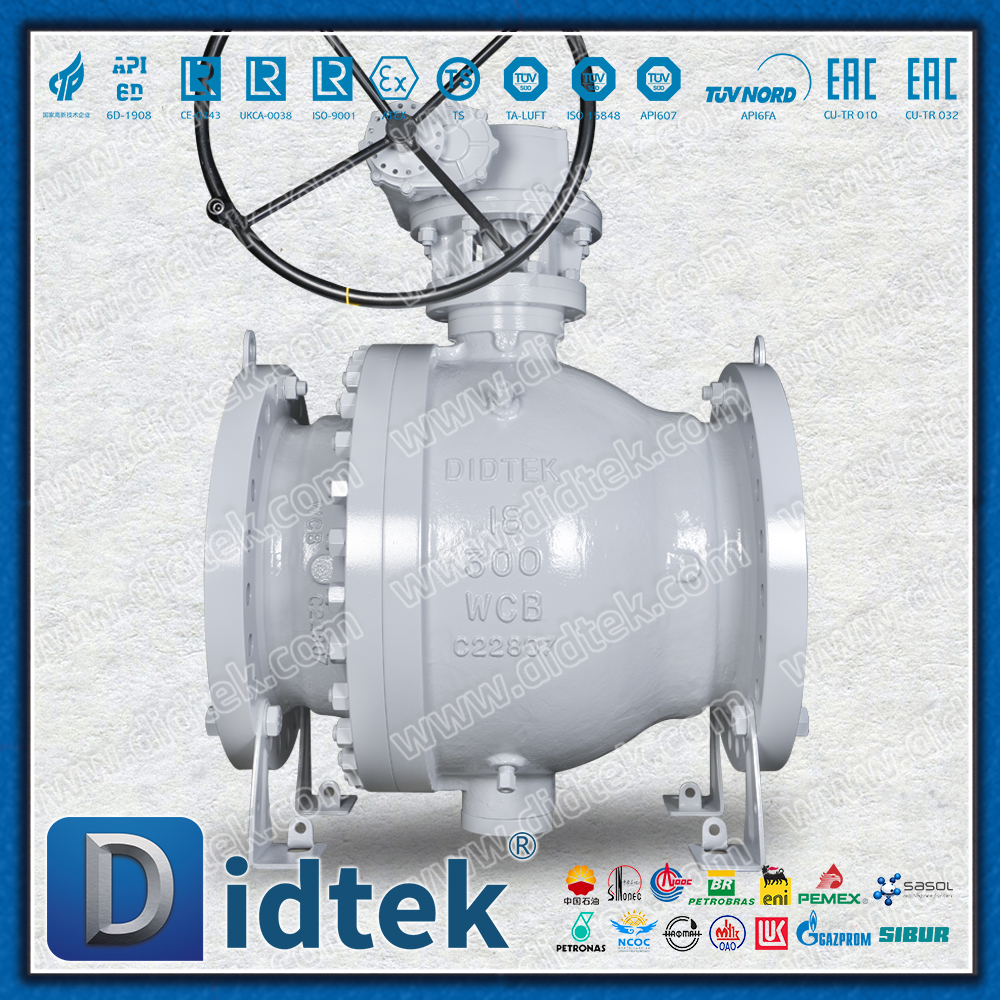

Zweiteiliger 18-Zoll-Kugelhahn aus Gussstahl mit Drehzapfen

Kernproduktpositionierung

Bei diesem Produkt handelt es sich um einen Hochdruck-Rohrleitungs-Spezialkugelhahn mit großem Durchmesser. Es verfügt über eine zweiteilige geteilte Struktur und ein am Ohrschaft befestigtes Kugeldesign. In Kombination mit dem ASTM A216 WCB-Ventilgehäuse aus Gussstahl ist es speziell für Arbeitsbedingungen mit hohem Druck und großem Durchmesser wie Öl-, Erdgas- und Wassertransportleitungen konzipiert, um einen langfristig stabilen Betrieb und eine zuverlässige Abdichtung in rauen Umgebungen zu gewährleisten.

Detaillierte technische Spezifikationen

Kerndesignmerkmale

1. Zweiteilige Ventilkörperstruktur

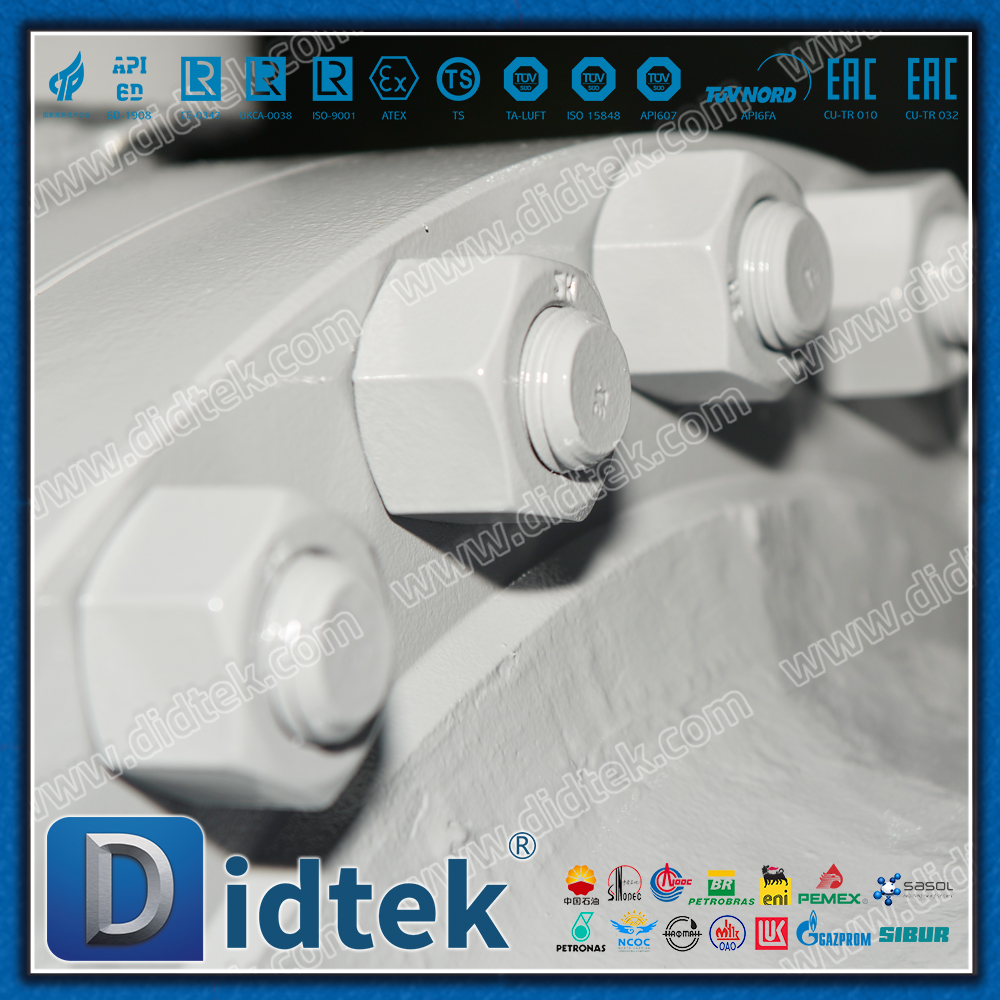

Wartungskomfort: Der mittlere Teil des Ventilkörpers ist in zwei Hälften geteilt, die durch hochfeste Schrauben verbunden sind, was die Inspektion und den Austausch interner Komponenten (Kugeln, Ventilsitze) erleichtert.

Strukturelle Stabilität: Im Vergleich zur dreiteiligen Struktur wird ein Satz Dichtungen reduziert, was die Gesamtsteifigkeit und Dichtungszuverlässigkeit des Ventilkörpers erhöht

Wirtschaftlichkeit: Bei gleichzeitiger Gewährleistung der Wartbarkeit sind die Herstellungskosten niedriger als bei der dreiteiligen Struktur

2. Design der Ohrschaftbefestigungskugel

Betrieb mit geringem Drehmoment: Der Ball wird durch die oberen und unteren Ohrschäfte fixiert, wodurch der direkte Schub des mittleren Drucks auf den Ball entfällt. Das Betätigungsdrehmoment ist deutlich reduziert und beträgt nur noch 1/3 bis 1/2 desjenigen eines schwimmenden Kugelhahns

Anwendbarkeit bei hohem Druck: Besonders geeignet für Hochdruck-Arbeitsbedingungen der Klasse 600 und höher, und die Dichtungsleistung wird nicht durch Schwankungen des Rohrleitungsdrucks beeinträchtigt

Doppelte Absperr- und Entlastungsfunktion: Wenn sich das Ventil im geschlossenen Zustand befindet, kann es gleichzeitig den Vor- und Nachlauf isolieren und den Druck im Ventilhohlraum sicher abbauen

3. Vorteile von Stahlgussmaterial

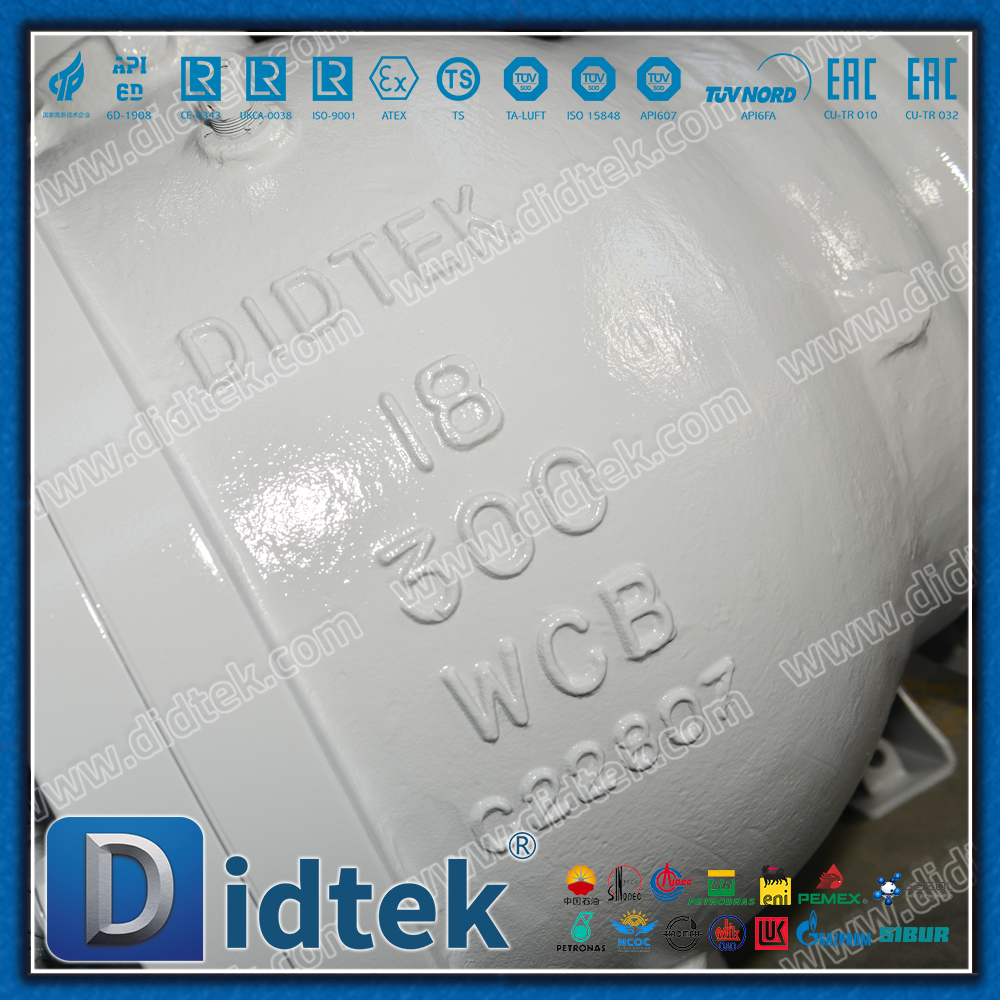

Hohe Festigkeit: ASTM A216 WCB-Gussstahl bietet hervorragende mechanische Eigenschaften und Drucktragfähigkeit

Wirtschaftlich und langlebig: Geeignet für nicht korrosive Medien wie Öl, Erdgas, Wasser, Dampf usw. bei hervorragender Wirtschaftlichkeit

Schweißflexibilität: Die Ventilkörperanschlüsse können je nach Bedarf vor Ort durch Stumpfschweißen modifiziert werden

Leistung und Vorteile

Typische Anwendungsgebiete

Öl und Gas: Absperrventile für Fernleitungen, Prozessventile für Stationen und Werften

Stadtgas: Hauptleitungsregelventile, Schlüsselventile an Torstationen

Wasserversorgungssystem: Regelventile für große Wassertransportleitungen, Einlass- und Auslassventile von Pumpstationen

Energie und Strom: Hauptregelventil für das Kühlwassersystem des Kraftwerks

Industrielle Rohrleitungen: Steuerung verschiedener Prozessmedien mit großem Durchmesser

Installations- und Wartungsvorschläge

Inspektion vor der Installation: Stellen Sie sicher, dass die Ventilspezifikation mit der Rohrleitung übereinstimmt, und entfernen Sie alle Rückstände aus der Rohrleitung

Einbaurichtung: Beachten Sie, dass die Durchflussrichtung des Mediums mit der angegebenen Richtung des Ventils übereinstimmt

Betriebsraum: Reservieren Sie ausreichend Platz für Antriebe und Wartung

Regelmäßige Wartung

Monatlich: Auf Lecks und Betriebsleistung prüfen

Jedes Jahr: Führen Sie Dichtungsleistungstests durch

Es wird empfohlen, alle drei Jahre eine umfassende Demontage und Wartung durchzuführen

Zusammenfassung

Der zweiteilige 18-Zoll-Kugelhahn mit festem Ohrschaft aus Gussstahl ist ein Hochleistungs-Industrieventil, das einen großen Durchmesser, eine hohe Druckkapazität und eine bequeme Wartung vereint. Seine am Ohrschaft befestigte Konstruktion sorgt für einen drehmomentarmen Betrieb und eine lange Dichtungslebensdauer unter Hochdruckbedingungen, während die zweiteilige Struktur die Festigkeit des Ventilkörpers garantiert und gleichzeitig eine hervorragende Wartbarkeit bietet. Es eignet sich für die Steuerung von Rohrleitungen mit großem Durchmesser unter verschiedenen rauen Arbeitsbedingungen und ist eine ideale Wahl für Fernrohrleitungen und große Industrieanlagen.
