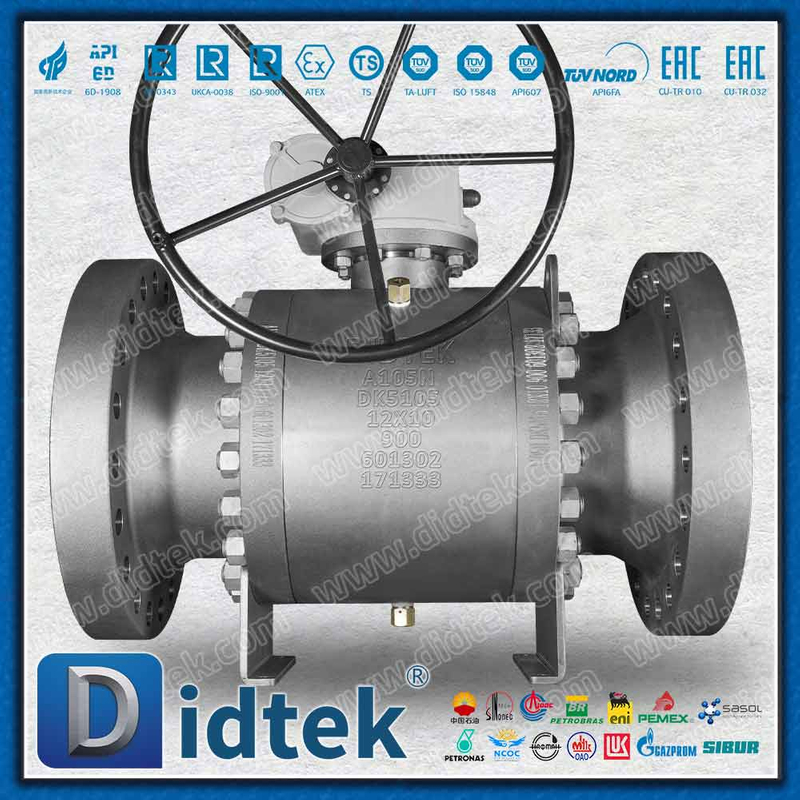

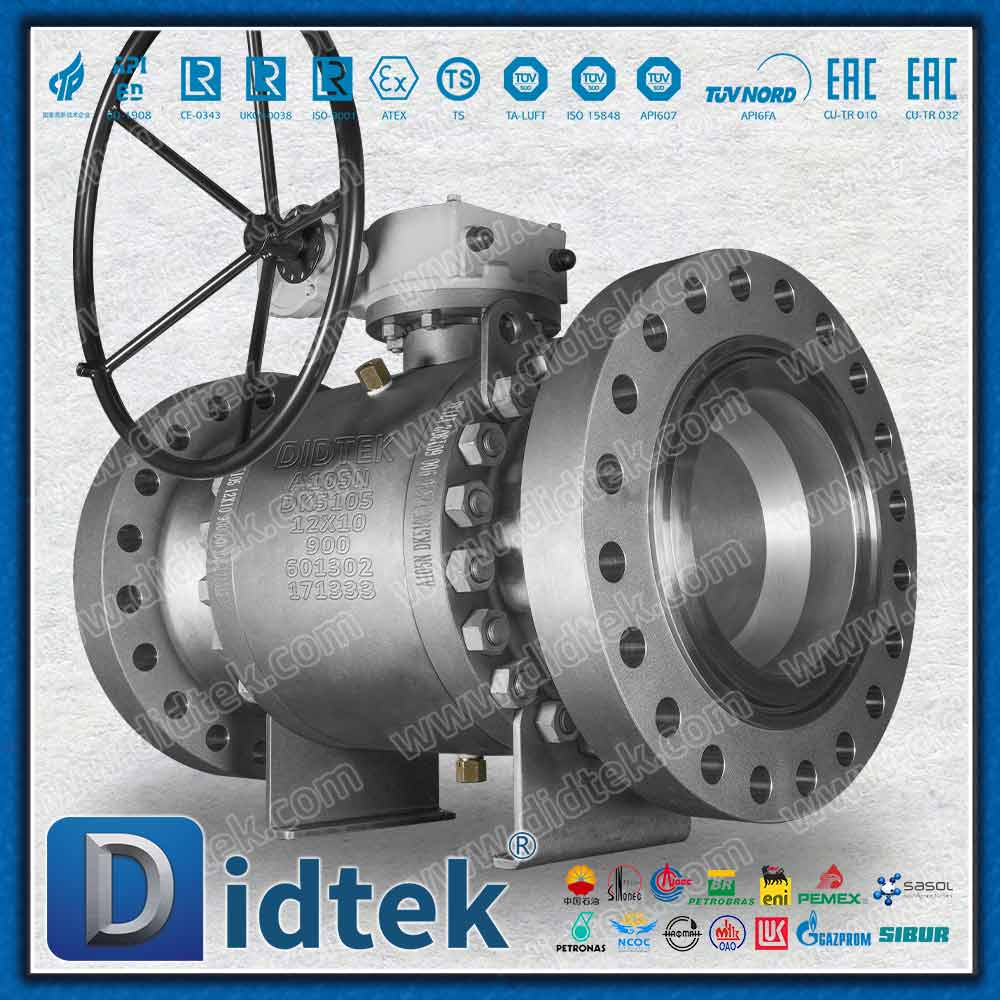

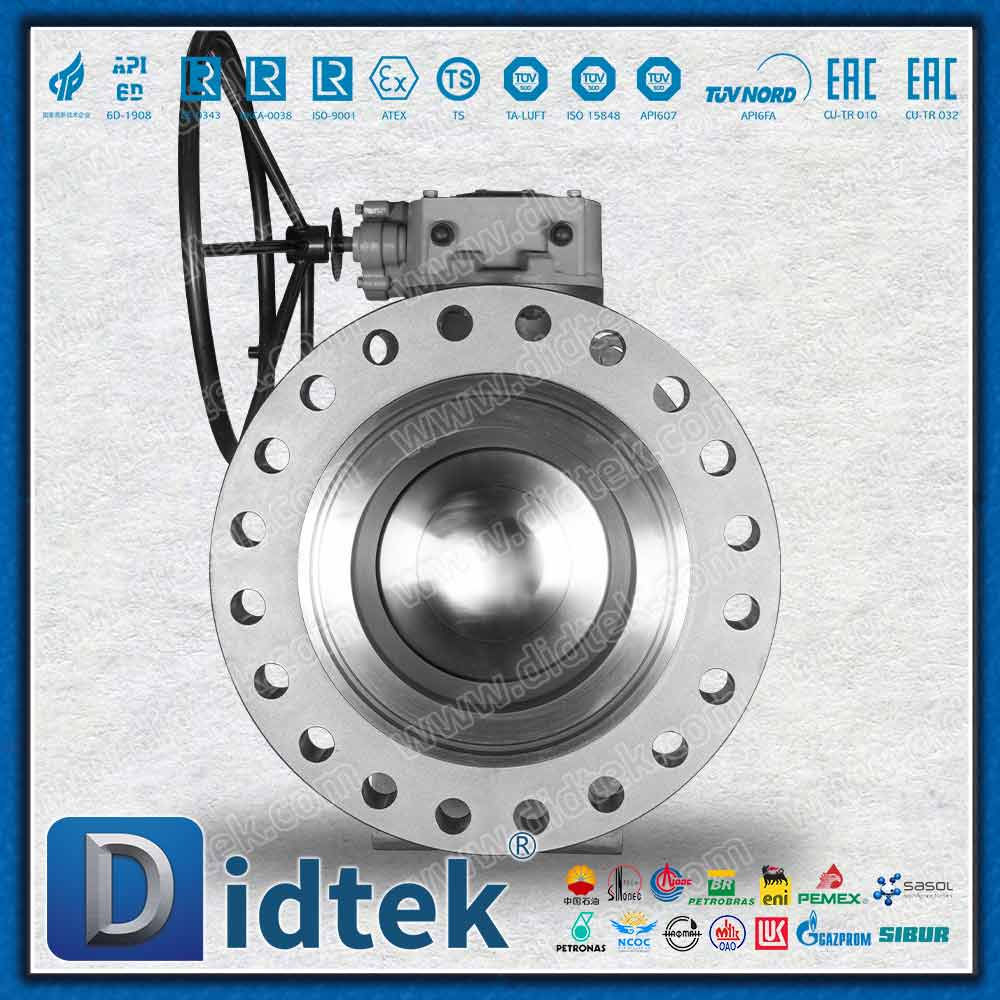

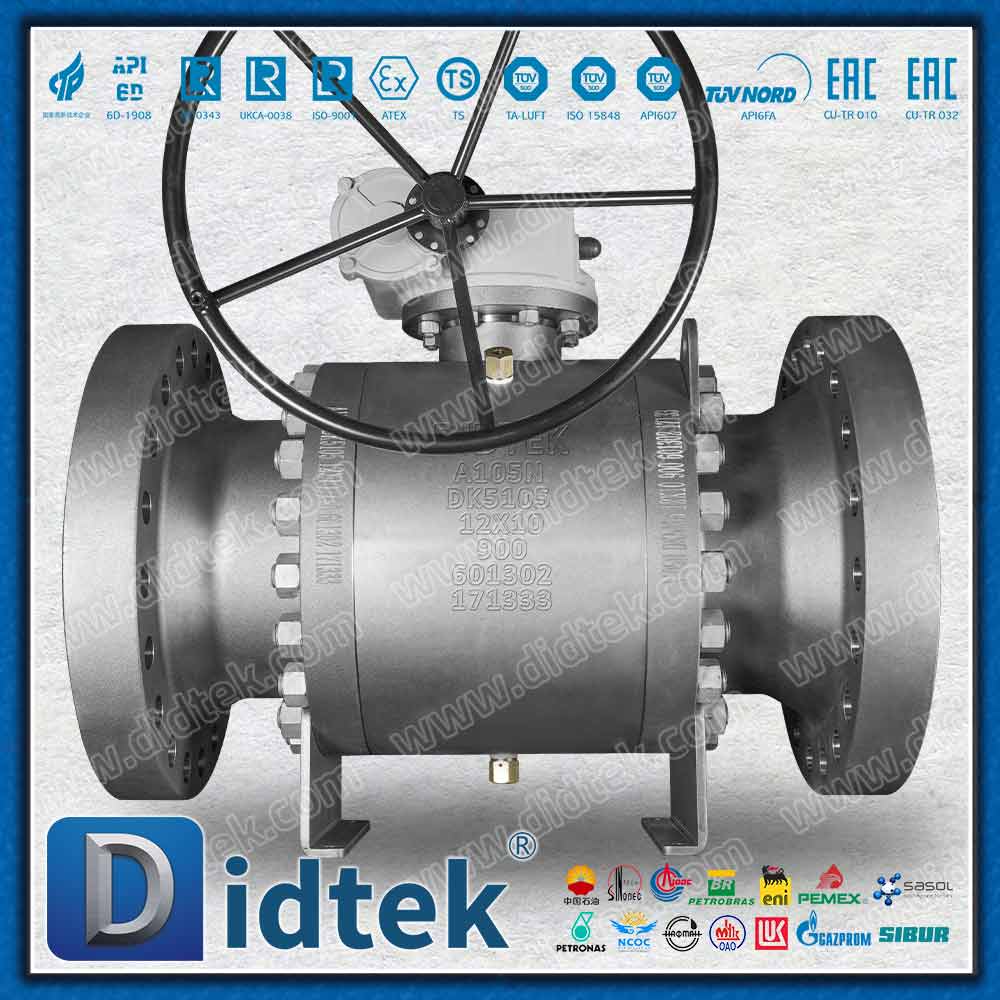

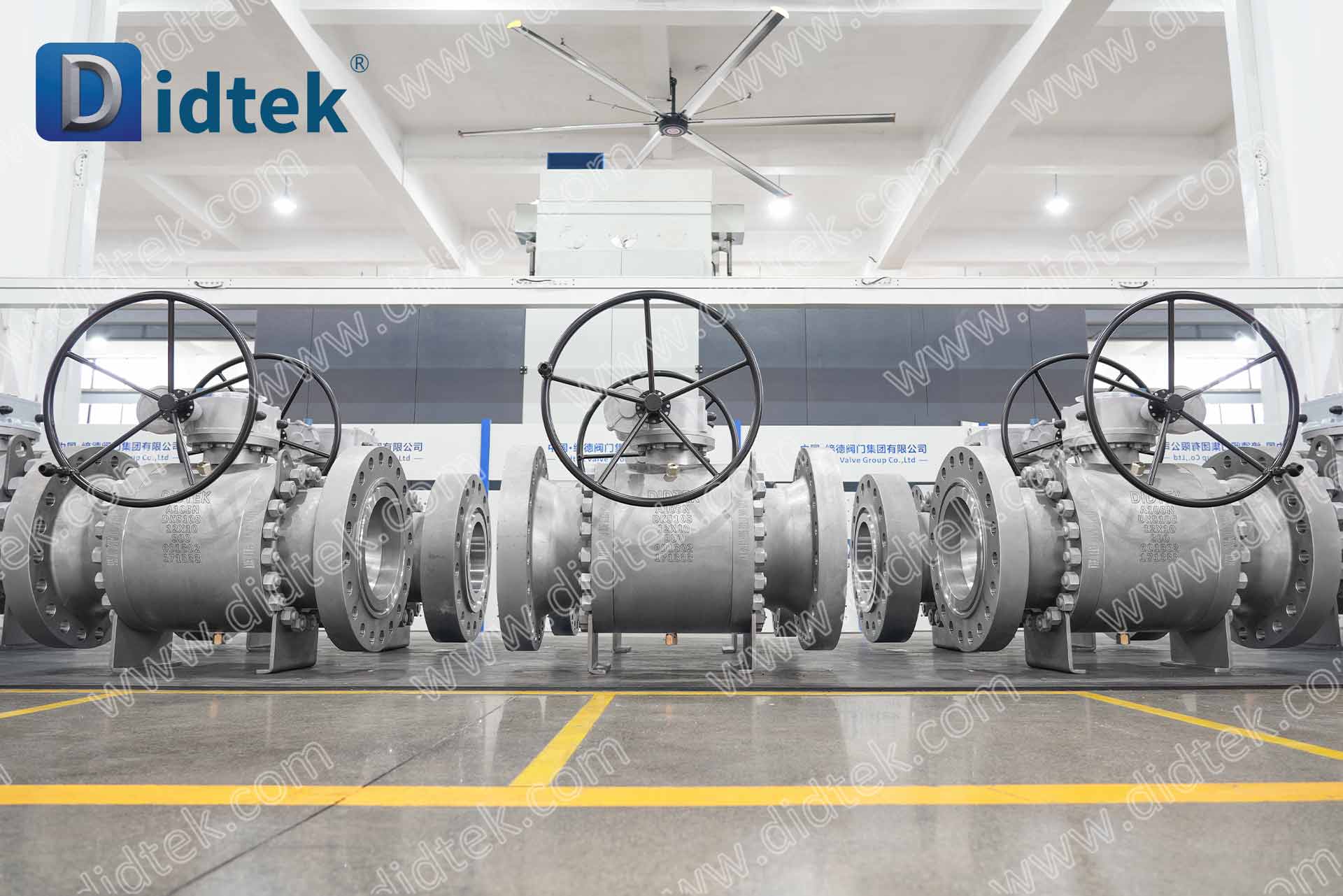

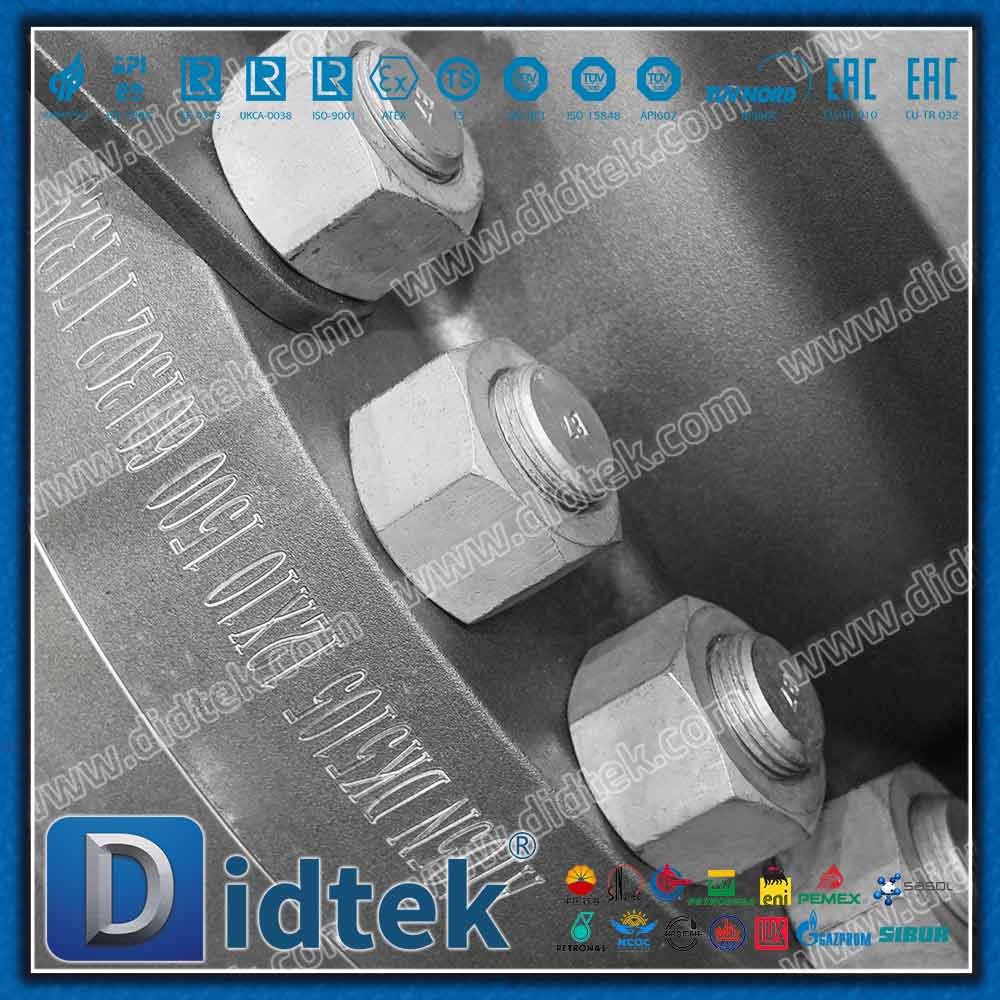

SPE ✖️ DPE Double Block Bleed Typ B Trunnion-Kugelhahn

Designbeschreibung

• SPE/DPE-Hybrid-Sitzkonfiguration (Typ B): Der vorgeschaltete Sitz arbeitet typischerweise mit einem Einzelkolbeneffekt (selbstentlastender Hohlraumdruck), während der nachgeschaltete Sitz mit einem Doppelkolbeneffekt arbeitet und eine zusätzliche Schicht redundanter Isolationssicherheit bietet.

• Echtes Double Block and Bleed (DBB): Isoliert den Durchfluss von Einlass- und Auslassende gleichzeitig, wenn die Kugel geschlossen ist, sodass die Körperhöhle sicher über das Testventil entlüftet oder entleert werden kann.

• Automatische Hohlraumentlastung (SPE-Funktion): Verhindert gefährlichen Überdruck in der Körperhöhle aufgrund der thermischen Ausdehnung eingeschlossener Flüssigkeit und gewährleistet so die Betriebssicherheit.

• Zapfenmontierte Steifigkeit: Die Struktur mit fester Kugel bewältigt große Rohrleitungslasten und hohe Differenzdrücke bei minimalem Betriebsdrehmoment.

SPE ✖️ DPE Double Block Bleed Typ B Trunnion-Kugelhähne  werden aufgrund ihrer überlegenen Materialeigenschaften häufig in anspruchsvollen Umgebungen eingesetzt:

• Langstrecken-Öl- und Gastransportpipelines: Hauptleitungs-Isolationsstationen, die geprüfte leckagefreie DBB-Fähigkeiten erfordern.

• Terminal-Lager- und Messstationen: Tanklager-Verteilerisolierung und Messgestelle für den eichpflichtigen Verkehr.

• Offshore-Produktionsplattformen: Kritische oberseitige Gas- und Rohölverarbeitungslinien.
