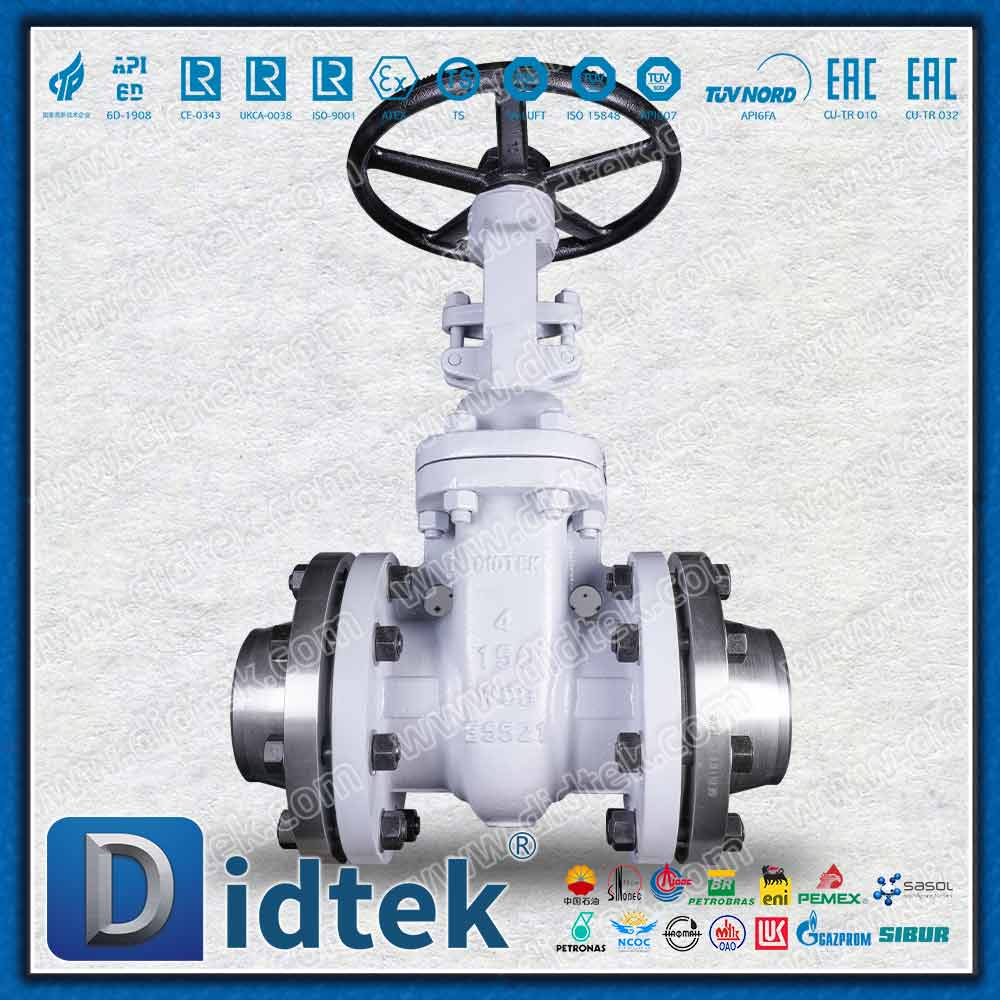

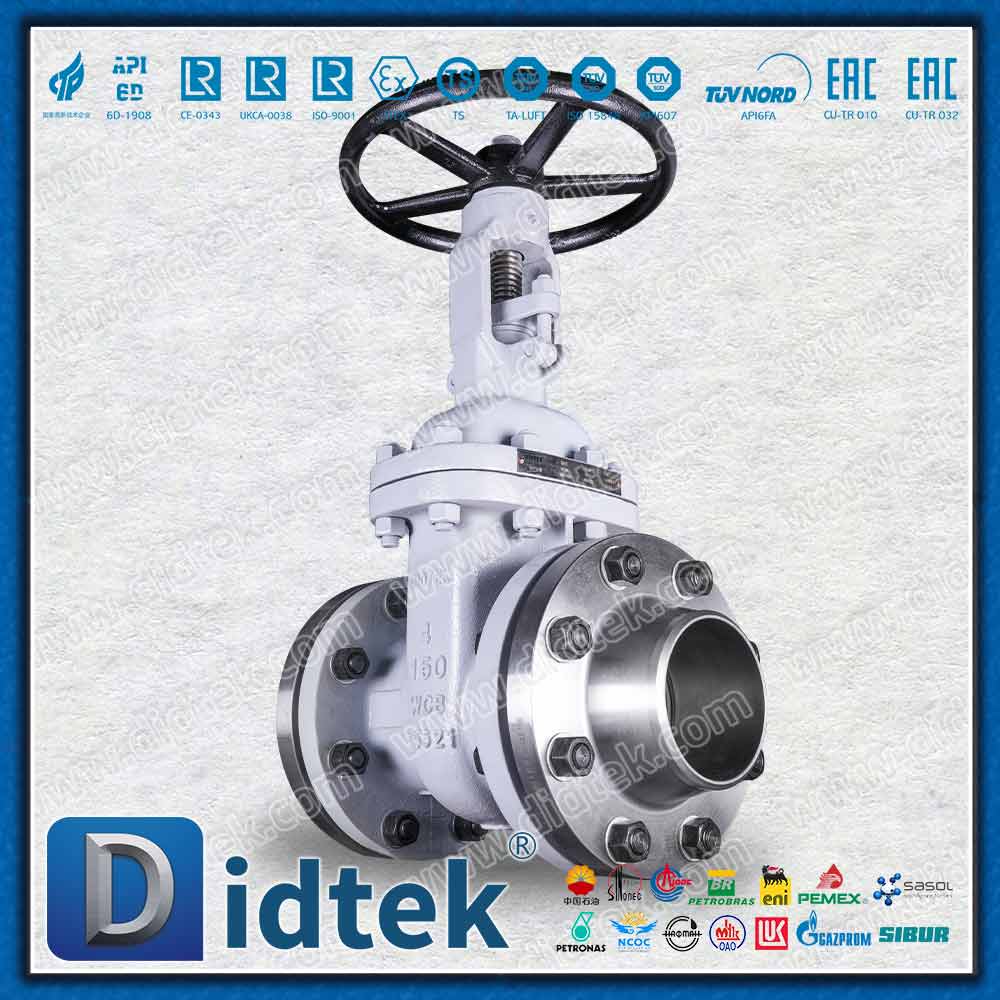

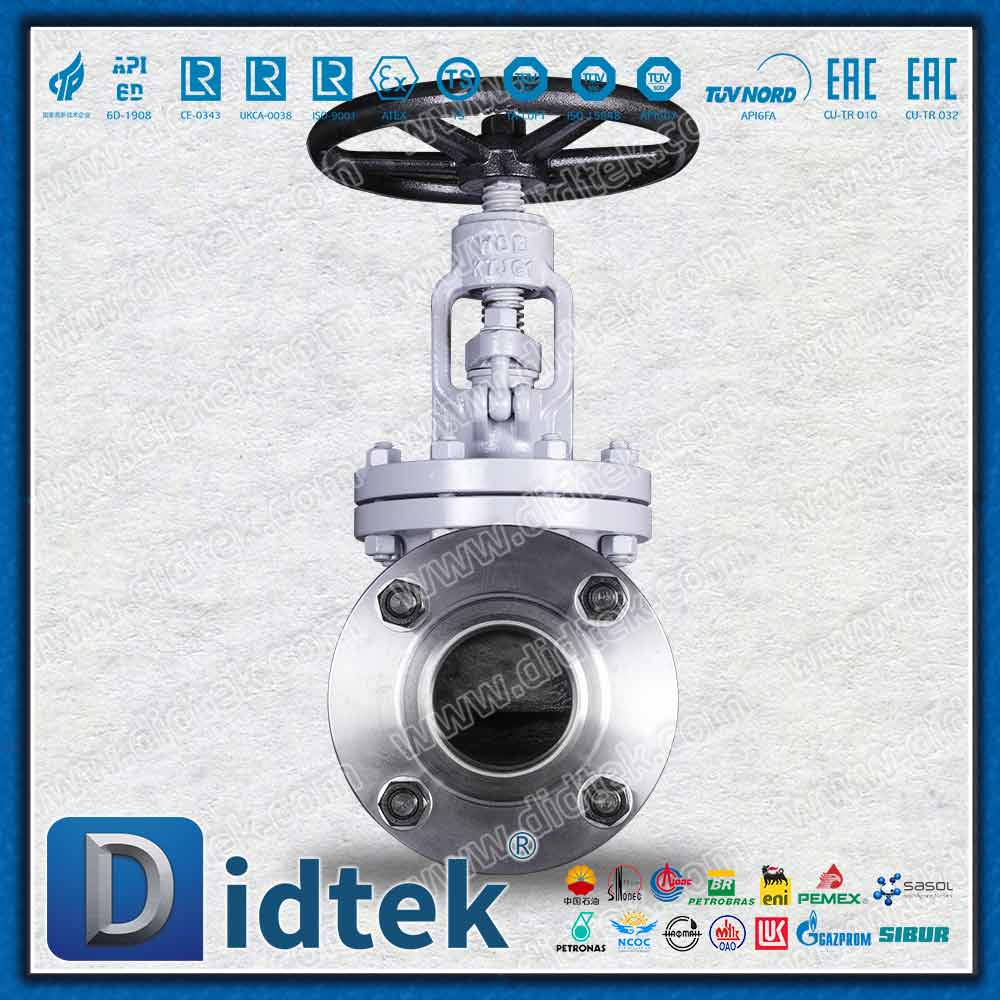

API600-Absperrschieber mit passenden Gegenflanschschrauben und Dichtung

Designbeschreibung

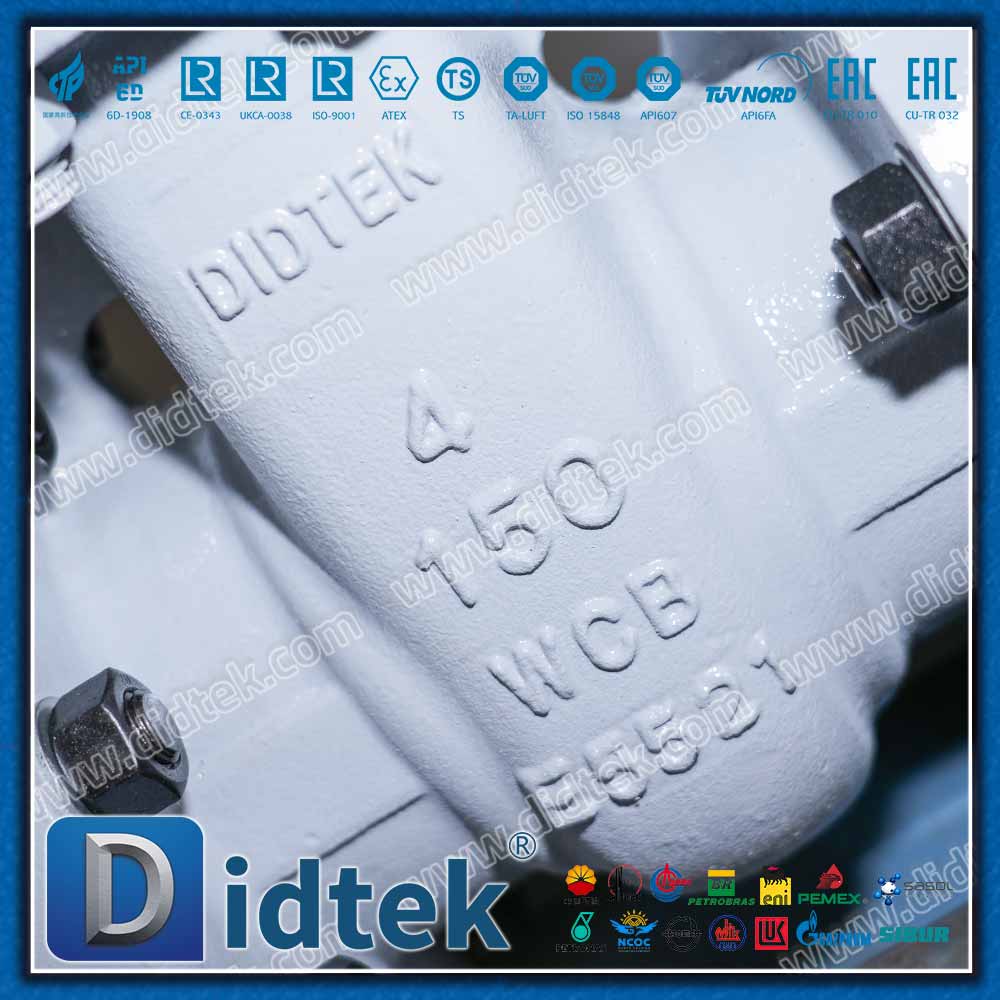

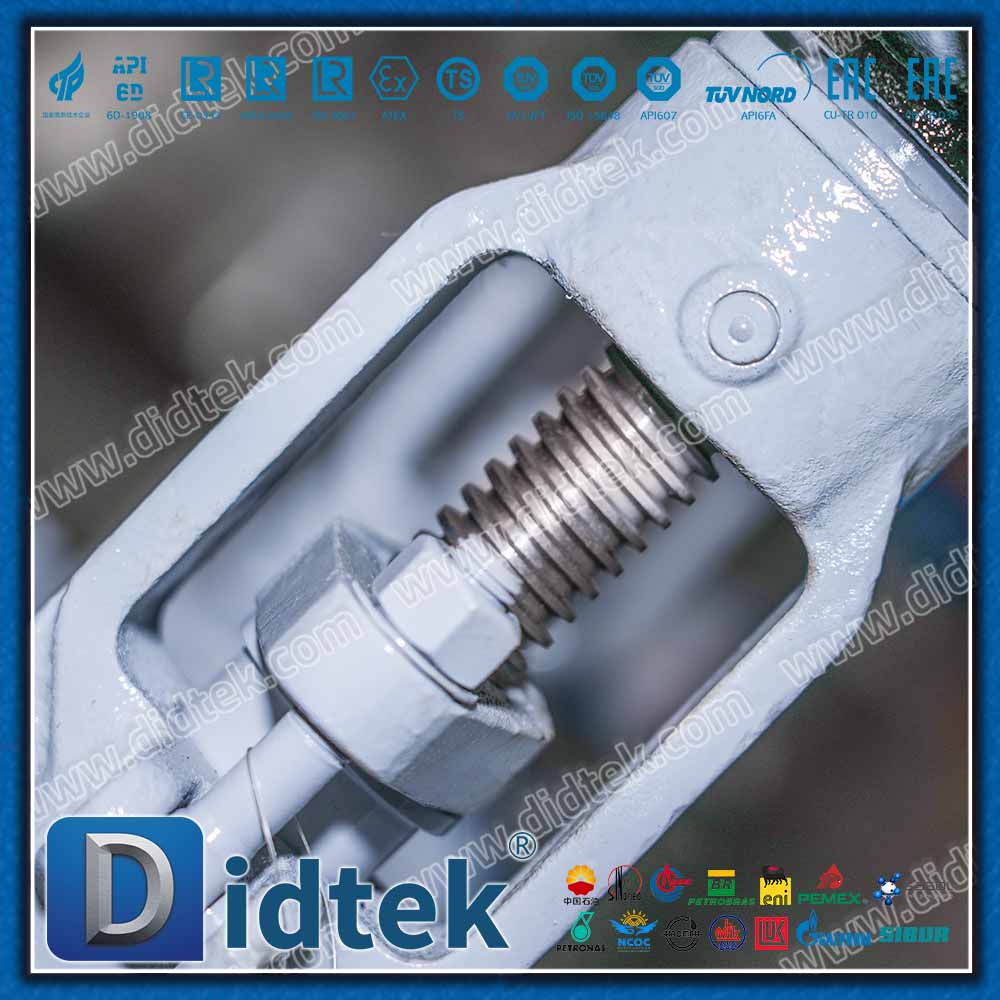

• API 600-Absperrschieber: Entworfen nach den Standards API 600 und ASME B16.34, mit ansteigender OS&Y-Spindel (Outside Screw & Yoke), verschraubtem Oberteil und flexiblem Keil. Es bietet eine optimale Strömungsisolierung mit minimalem Druckabfall und außergewöhnlicher thermischer Kompensation.

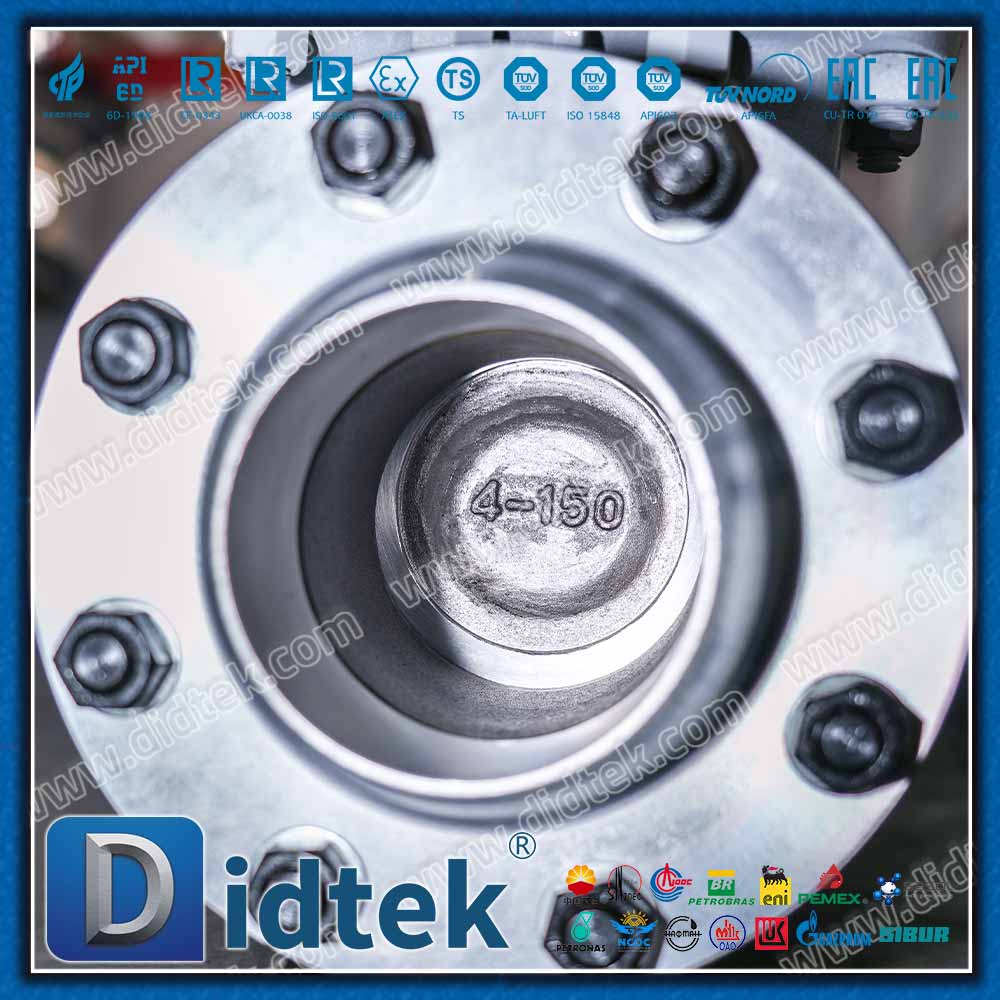

• Gegenflansche (Gegenflansche): Präzisionsgefertigt nach ASME B16.5/B16.47-Spezifikationen, hergestellt aus passenden Materialien (z. B. ASTM A105N für Kohlenstoffstahl oder A182 F316 für Edelstahl), um eine nahtlose Schweißung und Rohrleitungsausrichtung zu gewährleisten.

• Stehbolzen und schwere Sechskantmuttern: Hergestellt nach ASTM A193 Klasse B7 (mit A194 Gr. 2H-Muttern) für hochfesten Kohlenstoffstahl oder ASTM A193 B8/B8M für korrosive Umgebungen, um sichere Flanschverbindungen mit hoher Spannung zu gewährleisten.

• Spiralgewickelte Dichtungen (SWG): Hergestellt aus einem Wickelband aus 316L-Edelstahl und flexiblem Graphit- oder PTFE-Füllstoff, bieten sie eine hervorragende Widerstandsfähigkeit und Dichtungsintegrität unter hohem Druck und hoher Temperatur.

API600-Absperrschieber mit Gegenflansch, passenden Schrauben und Dichtung  werden aufgrund ihrer hervorragenden Materialeigenschaften häufig in anspruchsvollen Umgebungen eingesetzt:

• Öl- und Gasraffinierung: Hauptleitungsisolierung für Rohöl, raffinierte Produkte und Hochtemperatur-Kohlenwasserstoffverarbeitungsanlagen.

• Stromerzeugung: Dampf- und Kesselspeisewassersysteme in Wärme- und Kraftwerken, die eine robuste Hochdruckisolierung erfordern.

• Petrochemische und chemische Anlagen: Umgang mit korrosiven Chemikalien, Säuren und Industriegasen, bei denen die vollständige Integrität des Flansch-Ventil-Materials von entscheidender Bedeutung ist.

• Pipeline-Infrastruktur: Fernübertragungspipelines, die vorab abgestimmte, einbaufertige Ventil- und Flanschbaugruppen erfordern.
