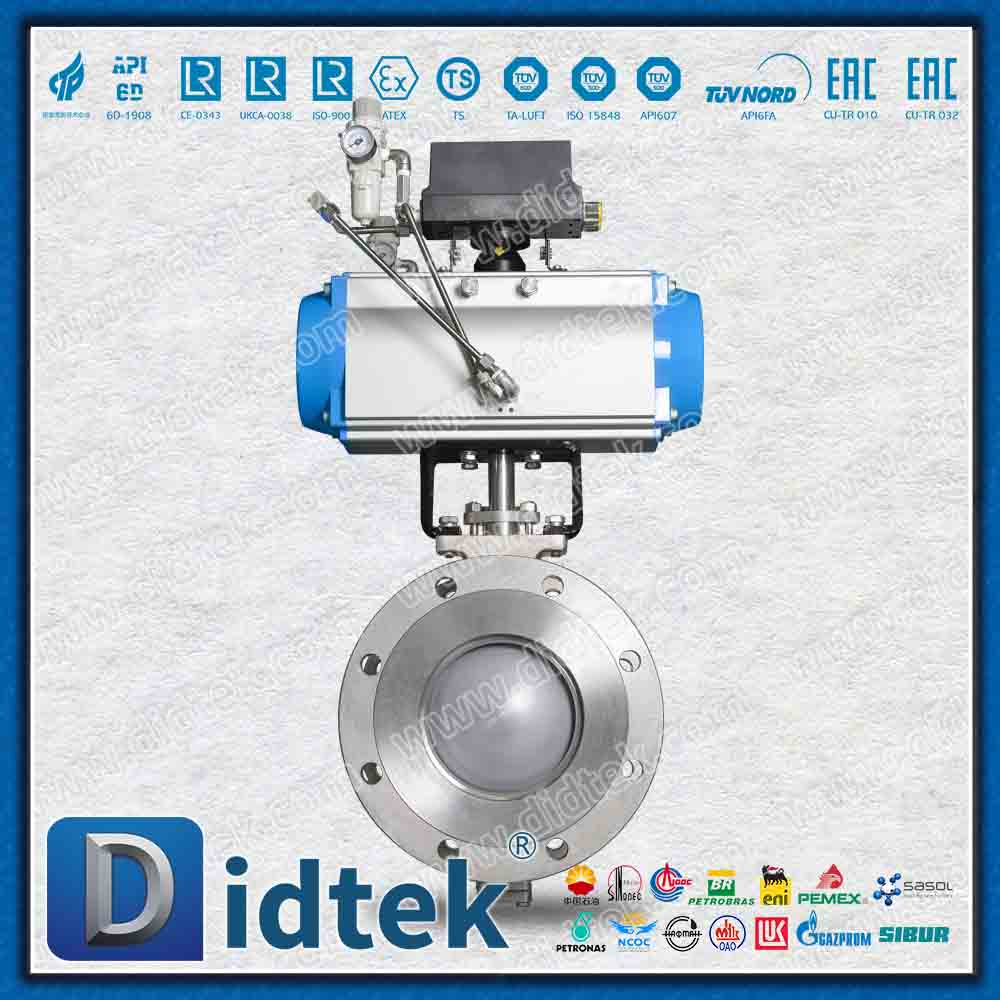

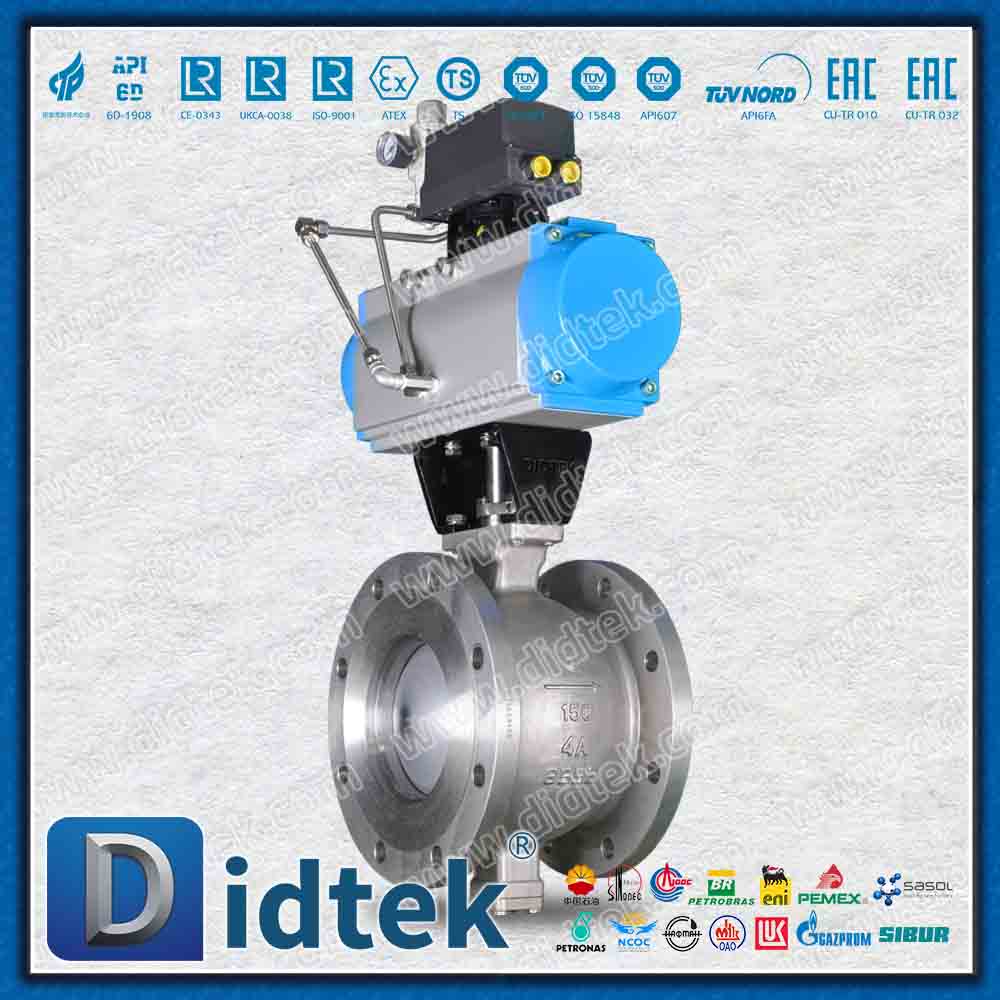

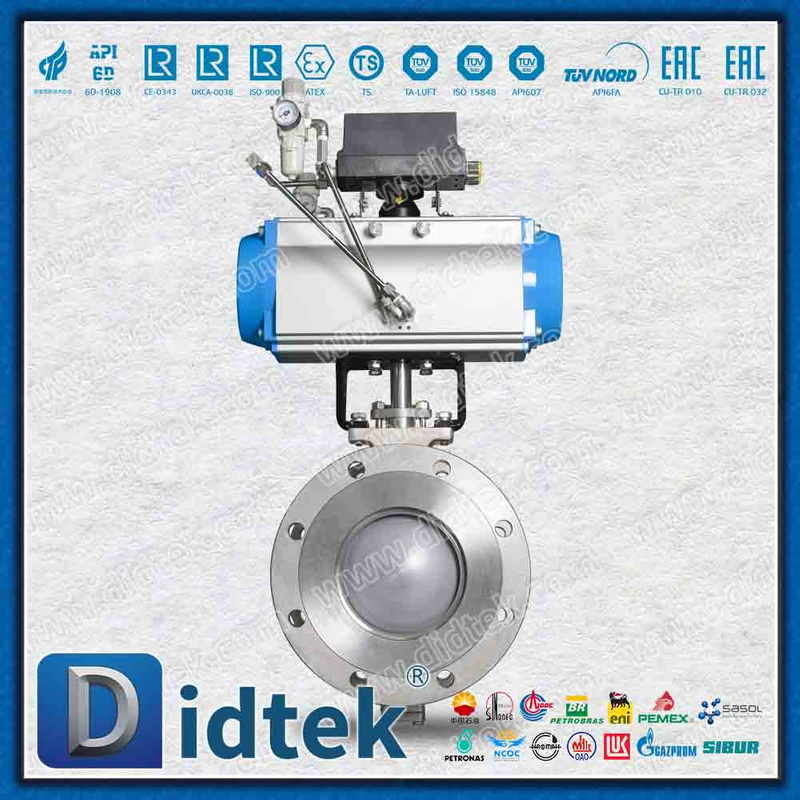

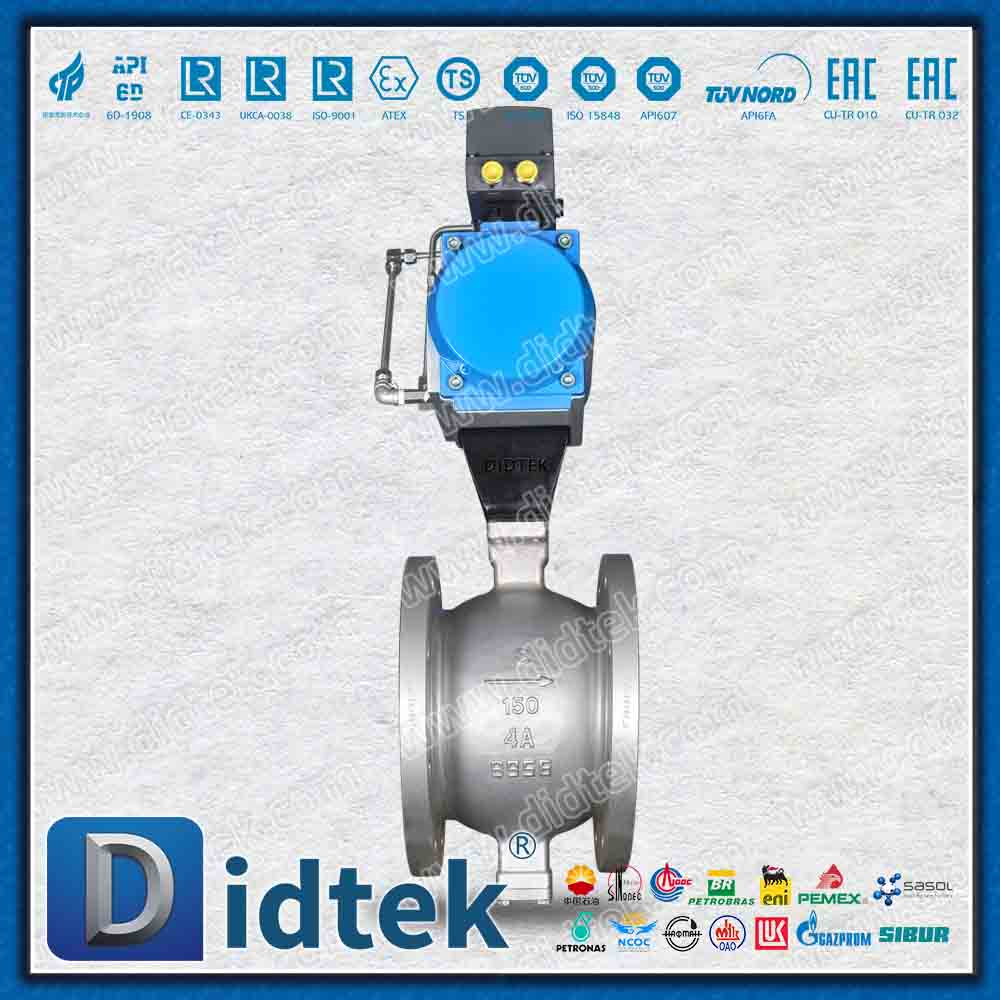

Pneumatischer Duplex-Kugelhahn aus Legierung mit 4A-Segment und V-Anschluss

Produktübersicht

Der pneumatische Duplex-Legierungs-4A-V-Sektor-Kugelhahn ist ein hochwertiges Spezialventil, das hervorragende Korrosionsbeständigkeit, präzise Regelung und Steuerung sowie automatisierten Betrieb vereint. Hergestellt aus der Duplexlegierung ASTM A8904A (CD3MN/UNS J93370), kombiniert mit V-förmigen Sektorkugeln und leistungsstarken pneumatischen Aktuatoren, ist es speziell für die präzise Durchflussregelung unter rauen korrosiven Bedingungen konzipiert und eine ideale Lösung für die Chemie-, Schifffahrts- und Energieindustrie.

Technische Spezifikationen

Produktmerkmale

1. Hervorragende Leistung der Duplexlegierung 4A

Ultimative Korrosionsbeständigkeit

Hoher Gehalt an Chrom (24–26 %), Nickel (5–7 %) und Molybdän (2,5–3,5 %).

Der Lochfraßwiderstandsindex PREN beträgt ≥ 38

Hervorragende Beständigkeit gegen Spannungsrisskorrosion

Ultrahohe mechanische Festigkeit

Zugfestigkeit ≥ 690 MPa

Streckgrenze ≥ 450 MPa

Härte HB: 240-290

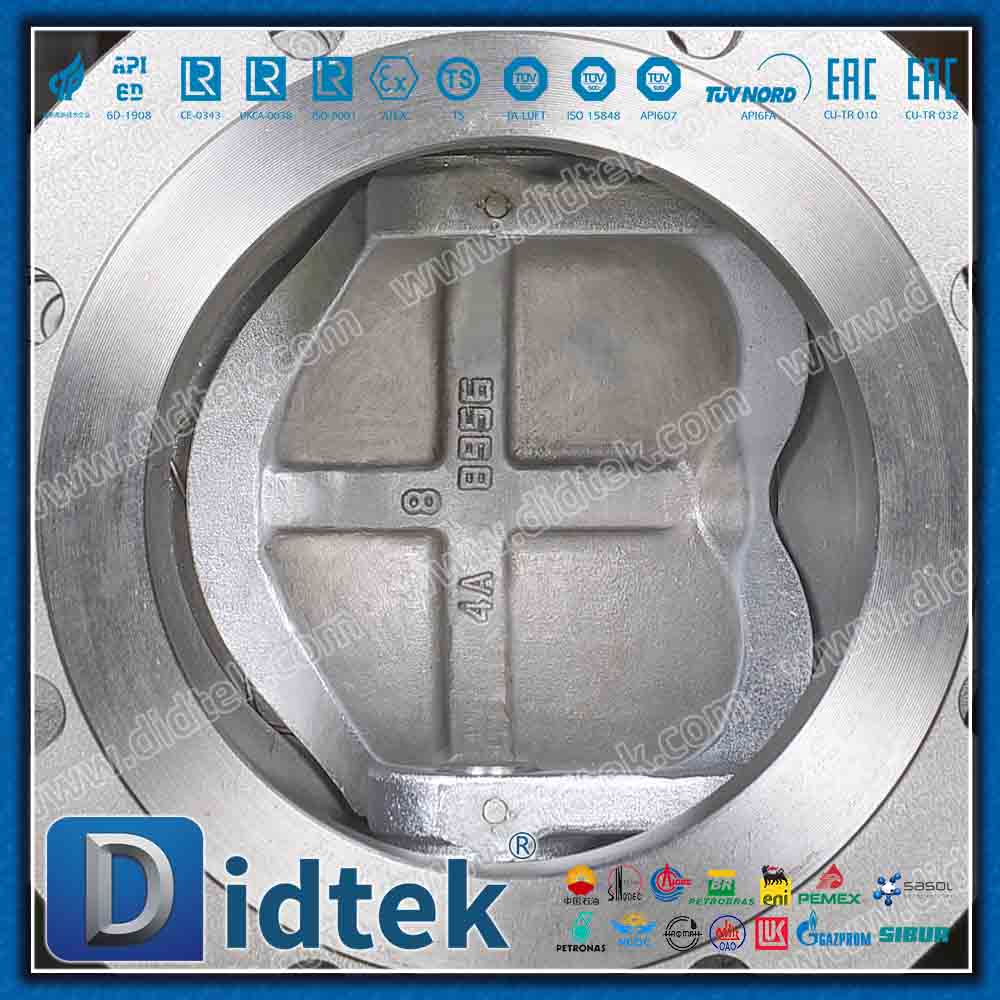

2. Präzise Einstellung der V-förmigen Sektorkugeln

Präzise Durchflusskontrolle

Der V-förmige Schnitt sorgt für präzise gleichprozentige Durchflusseigenschaften

Das Regelverhältnis beträgt bis zu 200:1 und erfüllt damit die Anforderungen einer Weitbereichsregelung

Regelgenauigkeit ±1 % FS

Hervorragende Scherleistung

Die V-förmige Kante schert effektiv faserige Medien

Geeignet für Schlämme und Medien mit Partikeln

3. Leistungsstarkes pneumatisches Antriebssystem

Schnelle und präzise Steuerung

Doppeltwirkendes/einfachwirkendes Design mit Federrückstellung

Die volle Fahrzeit beträgt 2 bis 8 Sekunden (einstellbar)

Positionierungsgenauigkeit: ±0,5°

Intelligente Anhangsintegration

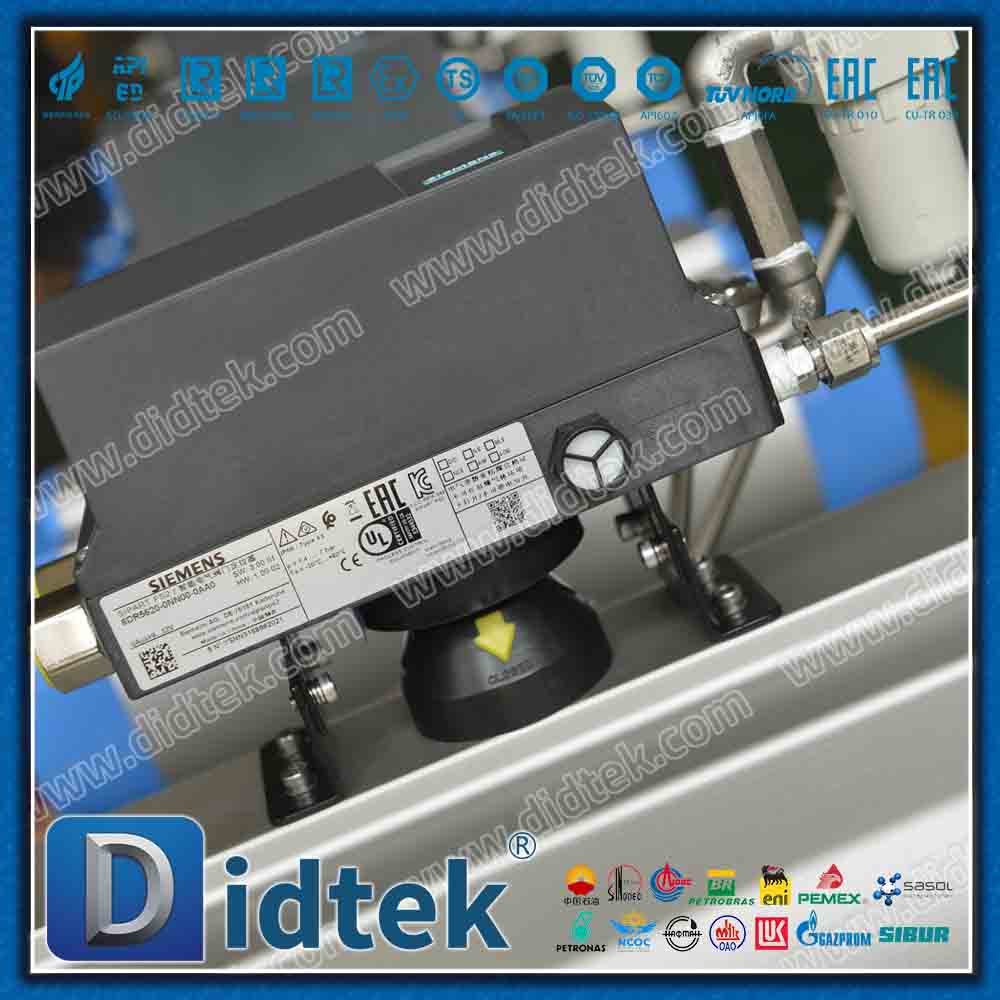

Ortungsgerät (analog/intelligent)

Endschalter

Magnetventil

Geschwindigkeitsregler

4. Spezialisiertes Dichtungssystem

Bidirektionales Dichtungsdesign

Der federbelastete Ventilsitz gewährleistet eine bidirektionale Abdichtung

Metalldichtung/Weichdichtung ist verfügbar

Brandschutz

Entspricht dem API607-Standard

Nach dem Versagen der Weichdichtung entsteht eine Metall-auf-Metall-Dichtung

5. Verbessern Sie das strukturelle Design

Antikavitationsdesign: Der optimierte V-förmige Winkel reduziert effektiv das Kavitationsrisiko

Geräuscharmer Betrieb: Spezielles Design zur mehrstufigen Spannungsreduzierung

Anti-Verstopfungs-Struktur: Die V-förmige Kugel hat eine Selbstreinigungsfunktion

Anwendungsgebiet

1. Chemischer Prozess

Regulierung stark saurer und stark alkalischer Medien

Prozesskontrolle mit Chloridionen

Korrosives Hochtemperaturmedium

2. Öl und Gas

Kontrolle saurer Öl- und Gasfelder

Einspritzsystem für Wasser und chemische Wirkstoffe

Druckregelung für den Öl- und Gastransport

3. Meerestechnik

Meerwasserkühlsystem

Meerwasserentsalzungsgerät

Offshore-Plattform-Prozesssystem

4. Umweltfreundliche Energie

Rauchgasentschwefelungsanlage

Kontrolle der Abwasserbehandlung

Chemisches Injektionssystem

Zusammenfassung

Der pneumatische Sektor-Kugelhahn aus Duplex-Legierung 4A vom Typ V bietet industriellen Anwendern durch die perfekte Kombination hochwertiger korrosionsbeständiger Materialien, präziser Regelleistung und zuverlässiger pneumatischer Steuerung Folgendes:

Ultimative Korrosionsbeständigkeit: Die Lebensdauer wird in rauen korrosiven Umgebungen um das 5- bis 8-fache erhöht

Präzise Durchflussregelung: Die V-förmige Kugel sorgt für eine präzise Gleichprozentregulierung

Schnelle automatische Reaktion: Die pneumatische Ausführung gewährleistet eine schnelle und genaue Regelung und Steuerung

Lange Lebensdauer: Auf 20 Jahre ausgelegt, mit den niedrigsten Wartungskosten

Dieses Produkt ist eine ideale Wahl für präzise Kontrollanwendungen korrosiver Medien. Mit seiner herausragenden Leistung und zuverlässigen Qualität bietet es eine perfekte Lösung für die moderne industrielle Prozesssteuerung.
