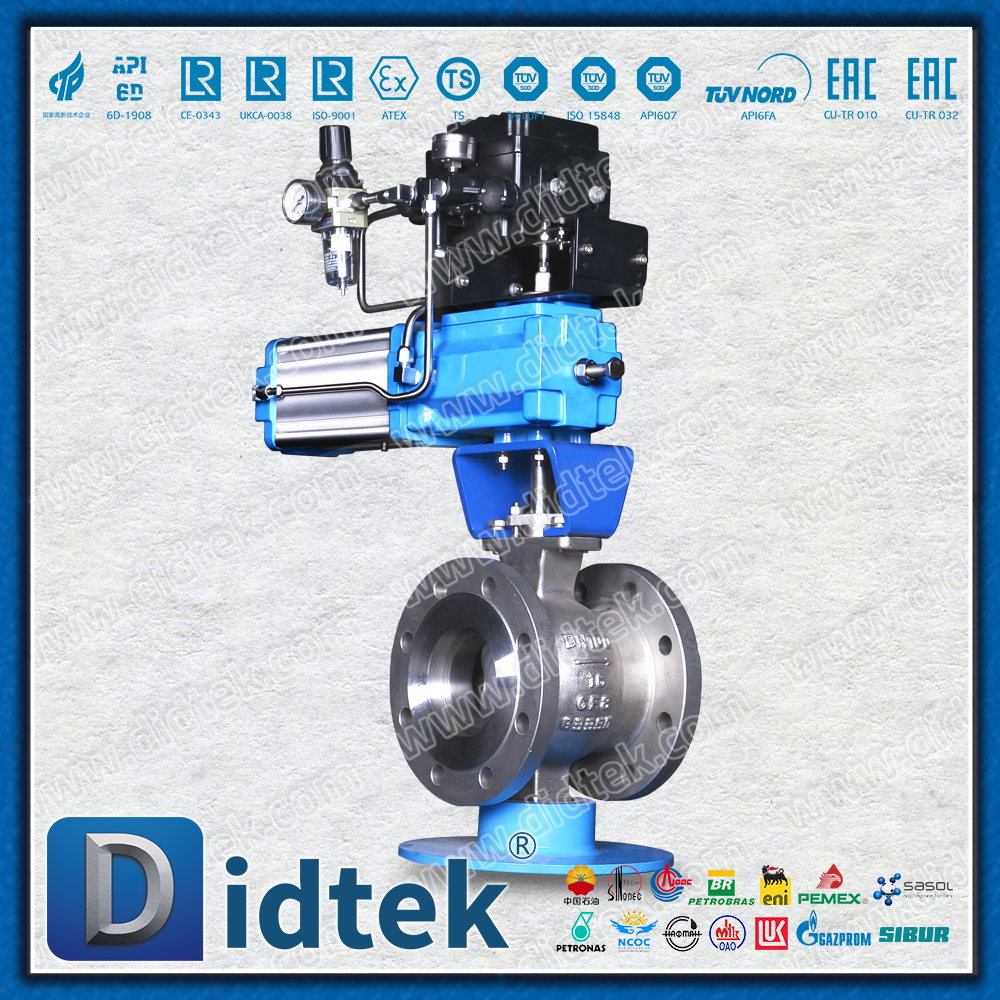

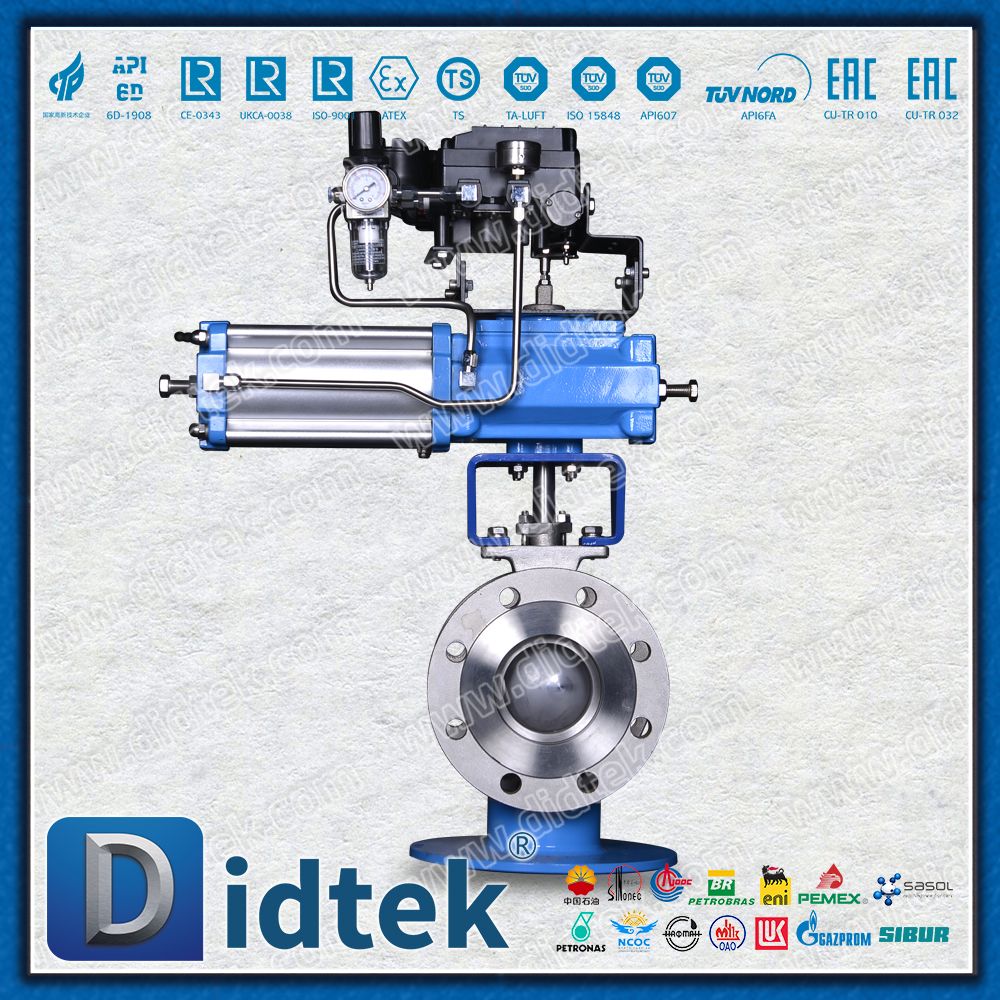

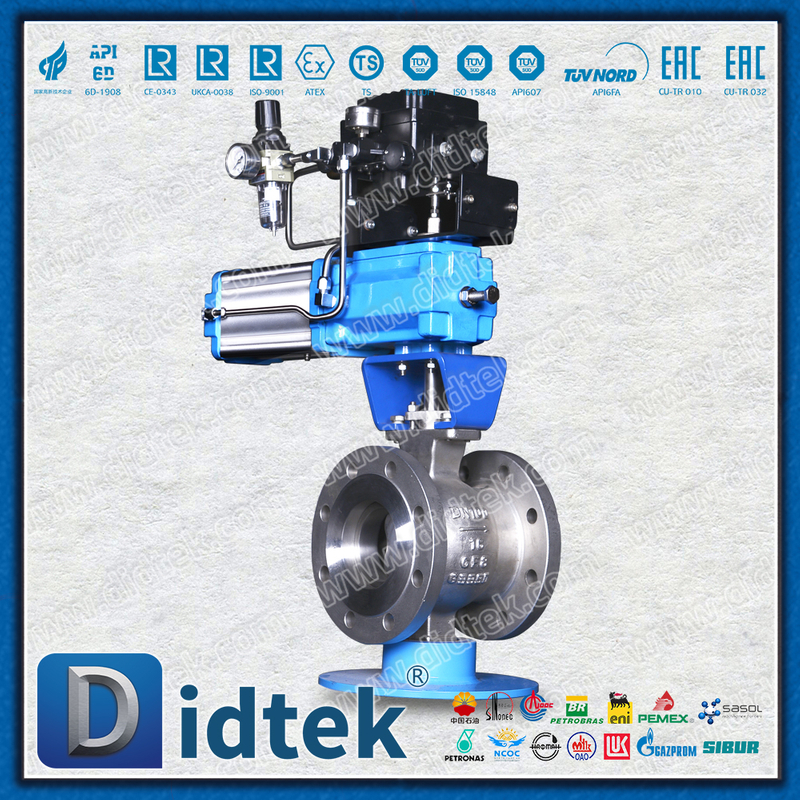

Pneumatisches, schnell öffnendes und schließendes Halb-Ni55-Sitz-Ni60-Kugel-V-Kugelventil

Produktübersicht

Der pneumatische, schnell öffnende und schnell schließende Ni55-Ventilsitz mit Ni60-Kugel-V-Kugelhahn ist ein Hochleistungs-Spezialventil, das schnelle Reaktion, Verschleiß- und Korrosionsbeständigkeit sowie präzise Regulierung vereint. Es verwendet Dichtungspaare aus einer Nickellegierung (Ni55-Ventilsitz und Ni60-Kugel) und ein V-förmig geschnittenes Kugeldesign in Kombination mit leistungsstarken pneumatischen Aktuatoren und ist speziell für schnelles Abschalten und präzise Regelungssteuerung unter rauen Arbeitsbedingungen ausgelegt.

Technische Spezifikationen

Produktmerkmale

1. Dichtungssystem aus Nickelbasislegierung

Superharte und verschleißfeste Kombination

Ni60-Kugel: Härte HRC 58–62, beständig gegen Partikelverschleiß

Ni55-Ventilsitz: Härte HRC 55–58, mit ausgezeichneter Schlagfestigkeit

Hervorragende Korrosionsbeständigkeit: Es weist eine bessere Beständigkeit gegen Säure- und Alkalikorrosion auf als Edelstahl

Hochtemperaturstabilität: Behält stabile mechanische Eigenschaften bei einer hohen Temperatur von 550 °C

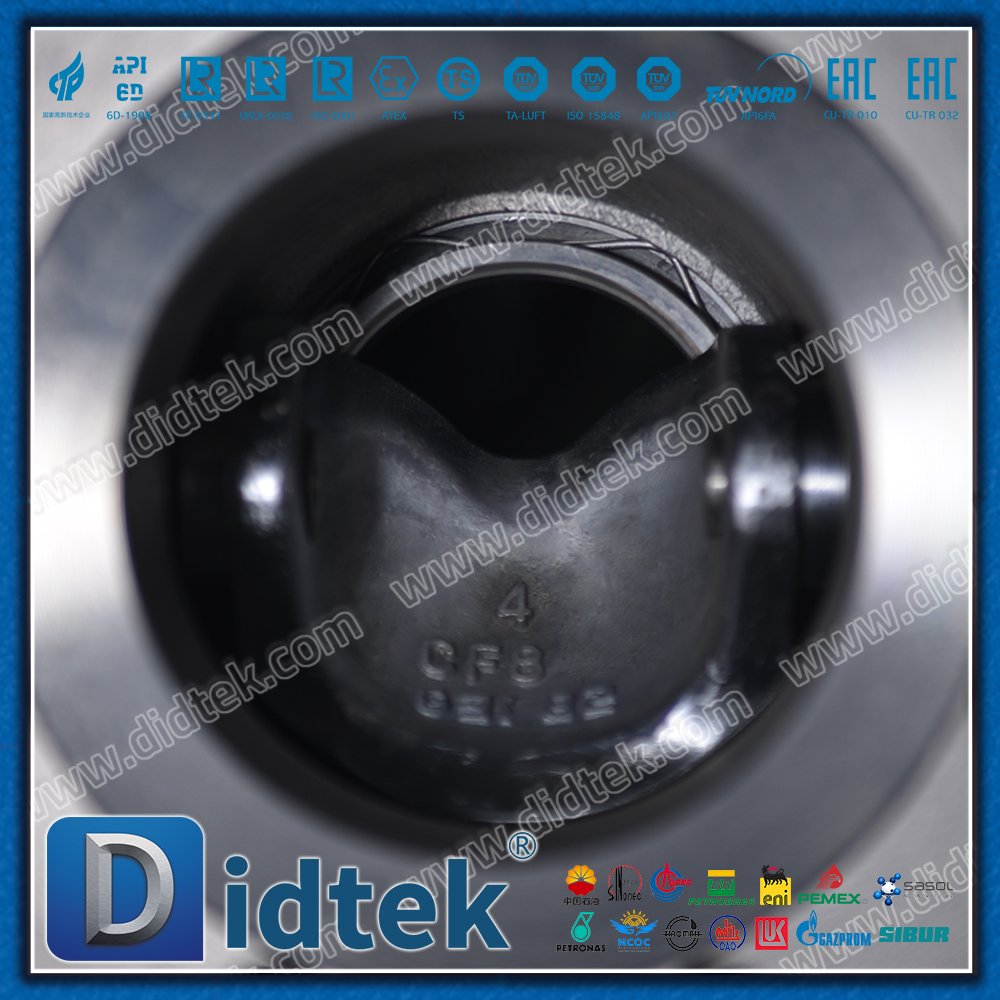

2. Einstelleigenschaften der V-förmigen Kugel

Präzise Durchflusskontrolle: Der V-förmige Schnitt und der Ventilsitz bilden ein präzises Durchflusskontrollfenster

Hohes Regelverhältnis: bis zu 100:1, erfüllt die Anforderungen einer weitreichenden Durchflussregulierung

Scherfunktion: Die V-förmige Kante kann faserige Medien effektiv scheren

3. Schnelles pneumatisches Antriebssystem

Schnelle Reaktion: Der speziell entwickelte Linearhubzylinder ermöglicht eine schnelle Reaktion innerhalb von 0,5 bis 2 Sekunden

Doppeltwirkend/einfachwirkend: Der Sicherheitstyp mit Federrücklauffehler ist optional erhältlich

Präzise Positionierung: Für eine präzise Öffnungssteuerung ist ein optionaler Positionierer erhältlich

4. Spezialisiertes Strukturdesign

Anti-Blockier-Design: Der Spalt zwischen der Kugel und dem Ventilsitz ist optimiert, um Blockierungen bei hohen Temperaturen zu verhindern

Brandschutz: Entspricht dem API 607-Standard. Nach dem Versagen der Weichdichtung entsteht eine Metalldichtung

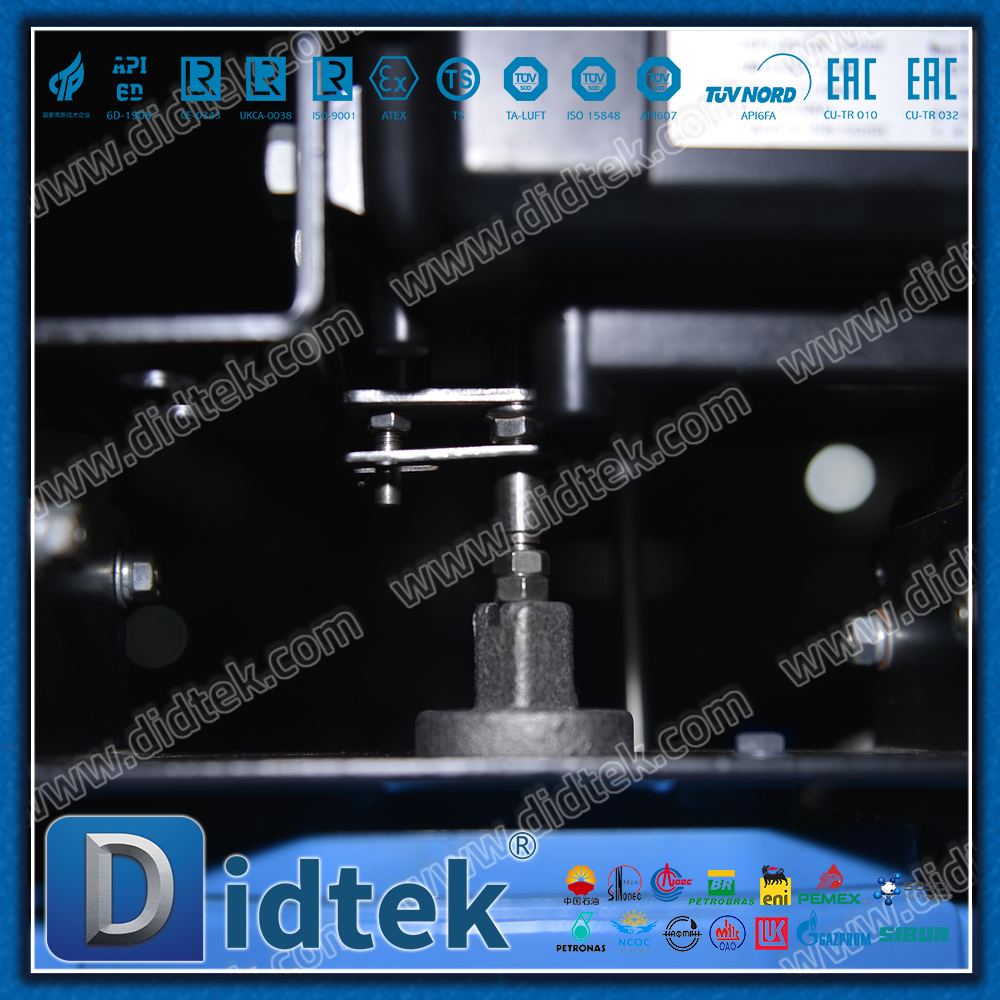

Anti-Blowout-Ventilschaft: T-förmiger Ventilschaft, um Sicherheit und Zuverlässigkeit unter Druck zu gewährleisten

Kernparameter

Druckstufe: Klasse 150–600 (PN16–100)

Temperaturbereich: -29℃ bis +550℃

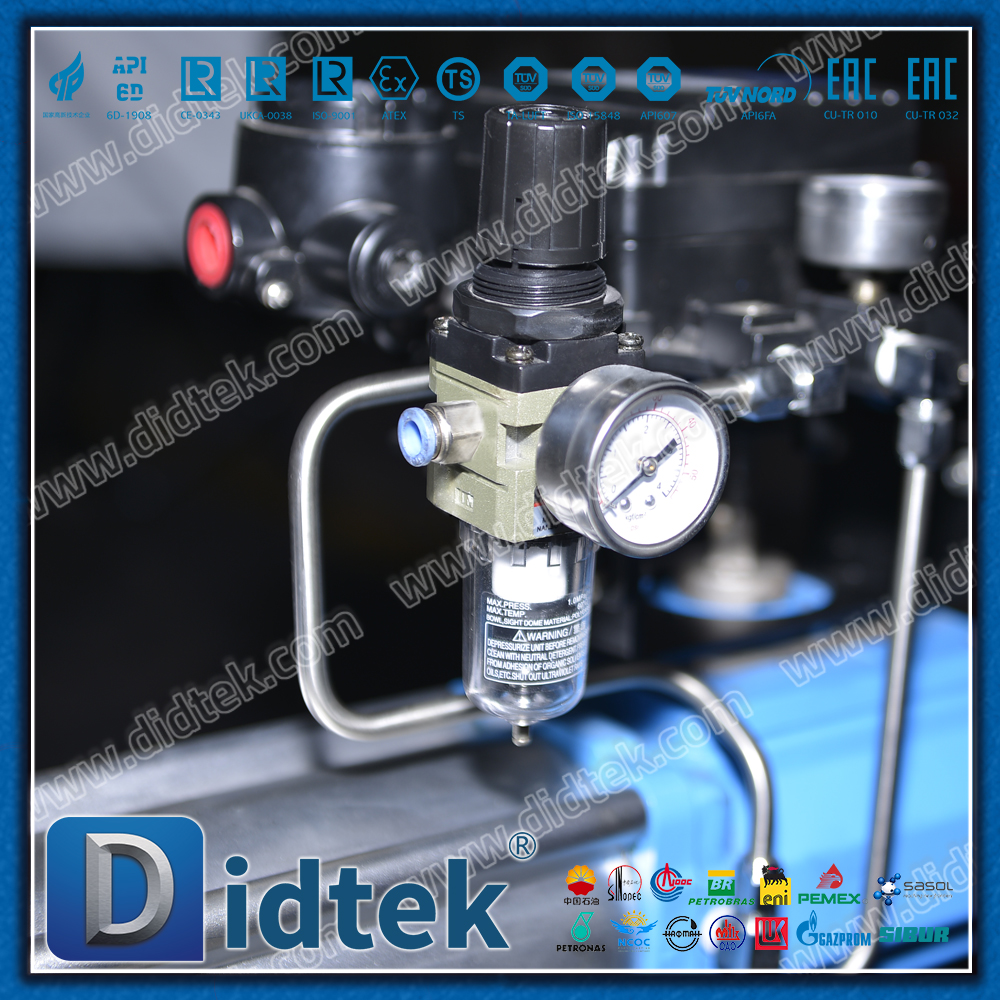

Luftquellendruck: 0,4–0,7 MPa

Schutzart: IP67/IP68

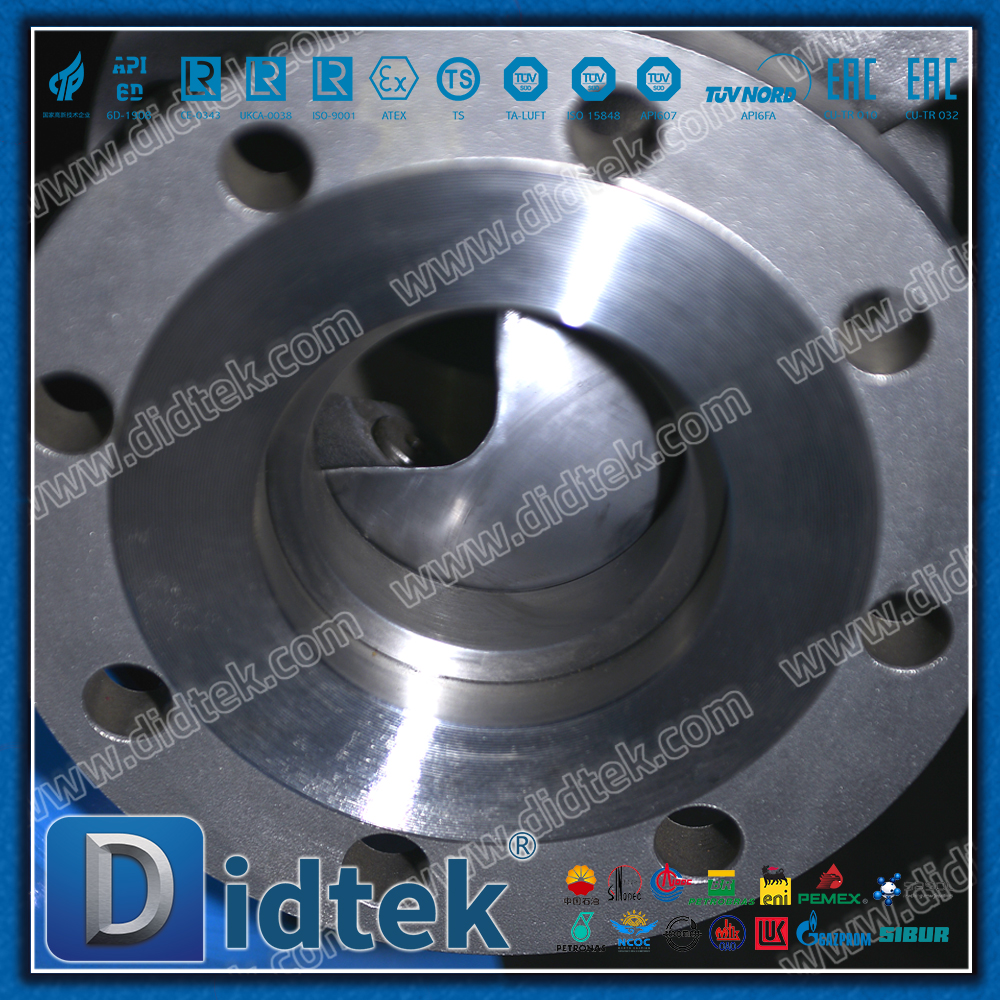

Verbindungsmethoden: Flansch/Stumpfschweißen/Gewinde

Anwendungsgebiet

Petrochemische Industrie: Katalysatortransport, Polymerpartikelkontrolle

Elektrische Energie: Kohlenstaubförderung, Flugaschebehandlung

Metallurgie und Bergbau: Zellstoffkontrolle, Staubtransport

Umweltschutztechnik: Schlammbehandlung, Kontrolle von Abfallrückständen

Zusammenfassung

Der pneumatische Ni55-Ventilsitz mit schnell öffnendem und schnell schließendem Ni60-Kugel-V-Kugelhahn bietet industriellen Anwendern durch die perfekte Kombination aus Dichtungstechnologie auf Nickelbasislegierung, V-Typ-Regulierungsstruktur und pneumatischer Hochgeschwindigkeitsausführung:

Super verschleißfest und korrosionsbeständig: Die Lebensdauer von Dichtungspaaren aus Nickelbasislegierungen wird um das 3- bis 5-fache erhöht

Schnelle und präzise Steuerung: Reaktion im Millisekundenbereich, präzise Durchflussregulierung

Breite Anwendbarkeit: Geeignet für alle Arten rauer Arbeitsbedingungen

Zuverlässig und sicher: Mehrere Sicherheitskonstruktionen sorgen für einen langfristig stabilen Betrieb

Dieses Produkt ist eine ideale Wahl für körnige Medien, den Schlammtransport und industrielle Prozesse, die eine schnelle und präzise Steuerung erfordern.
