Produktübersicht

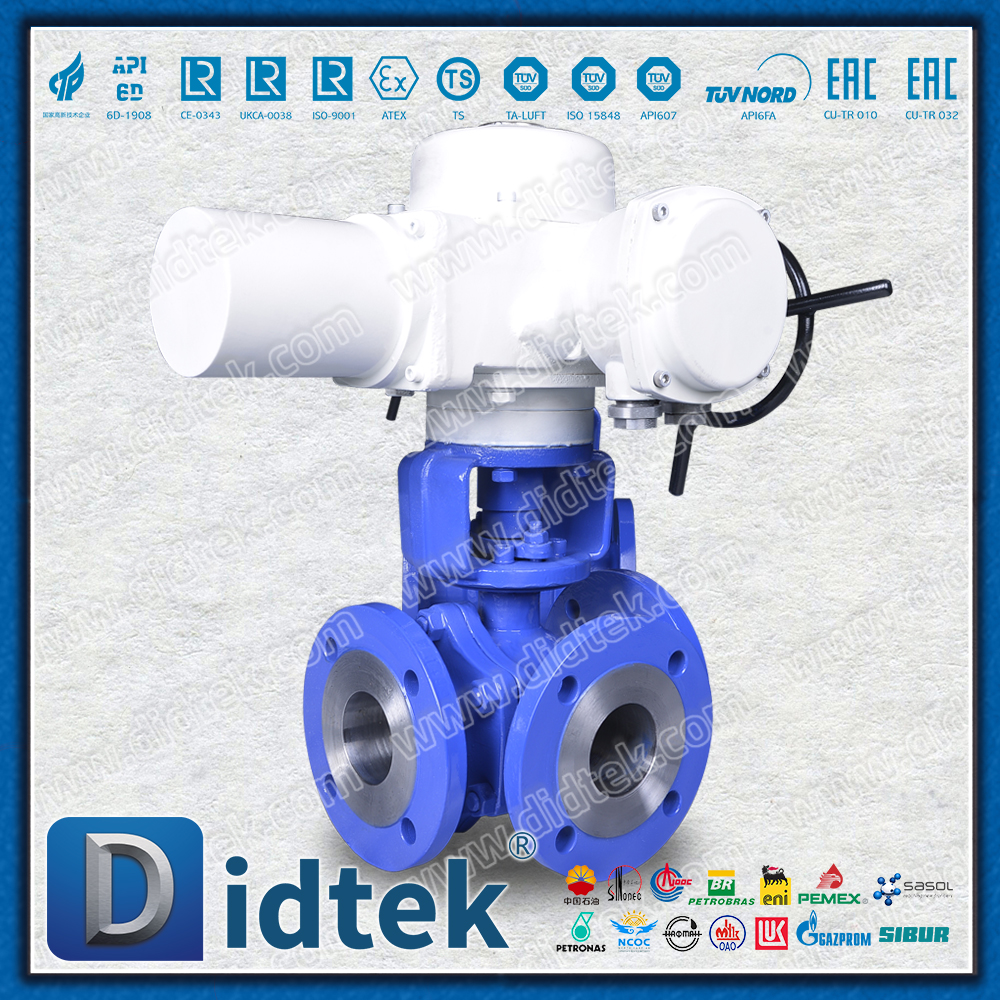

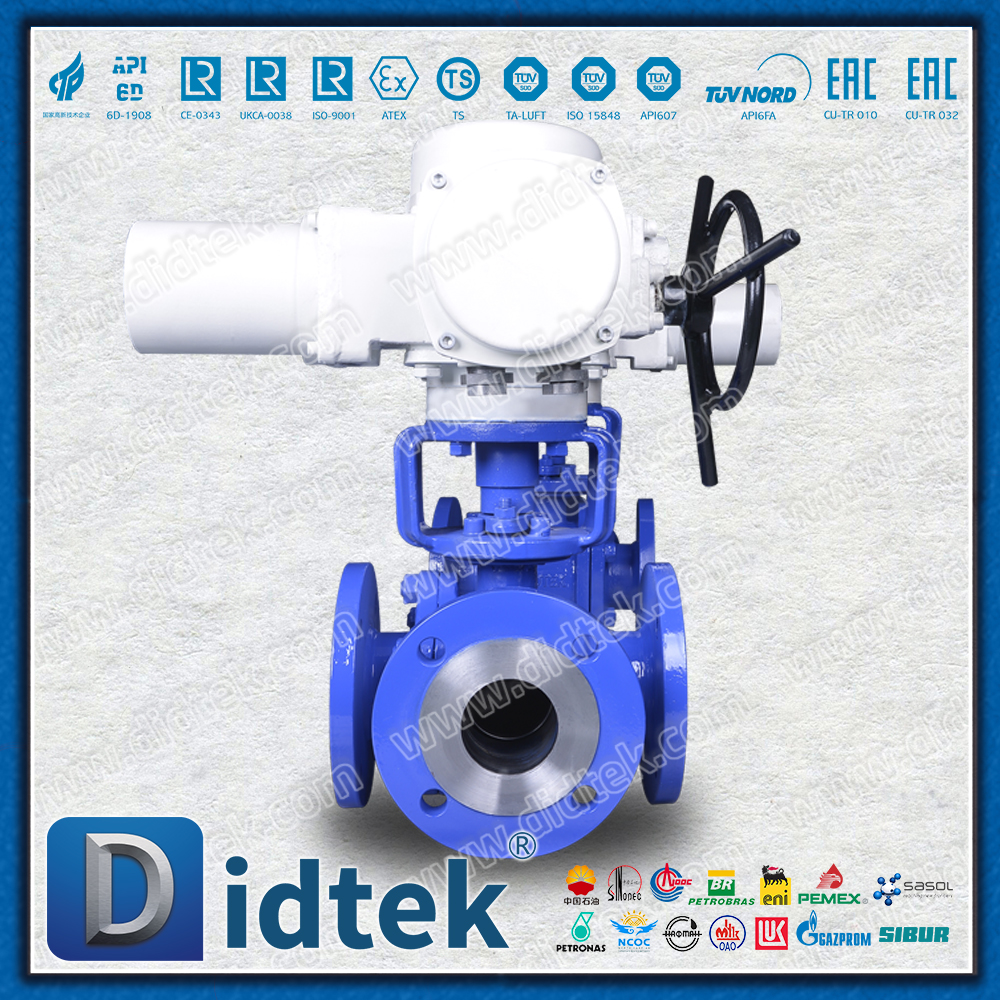

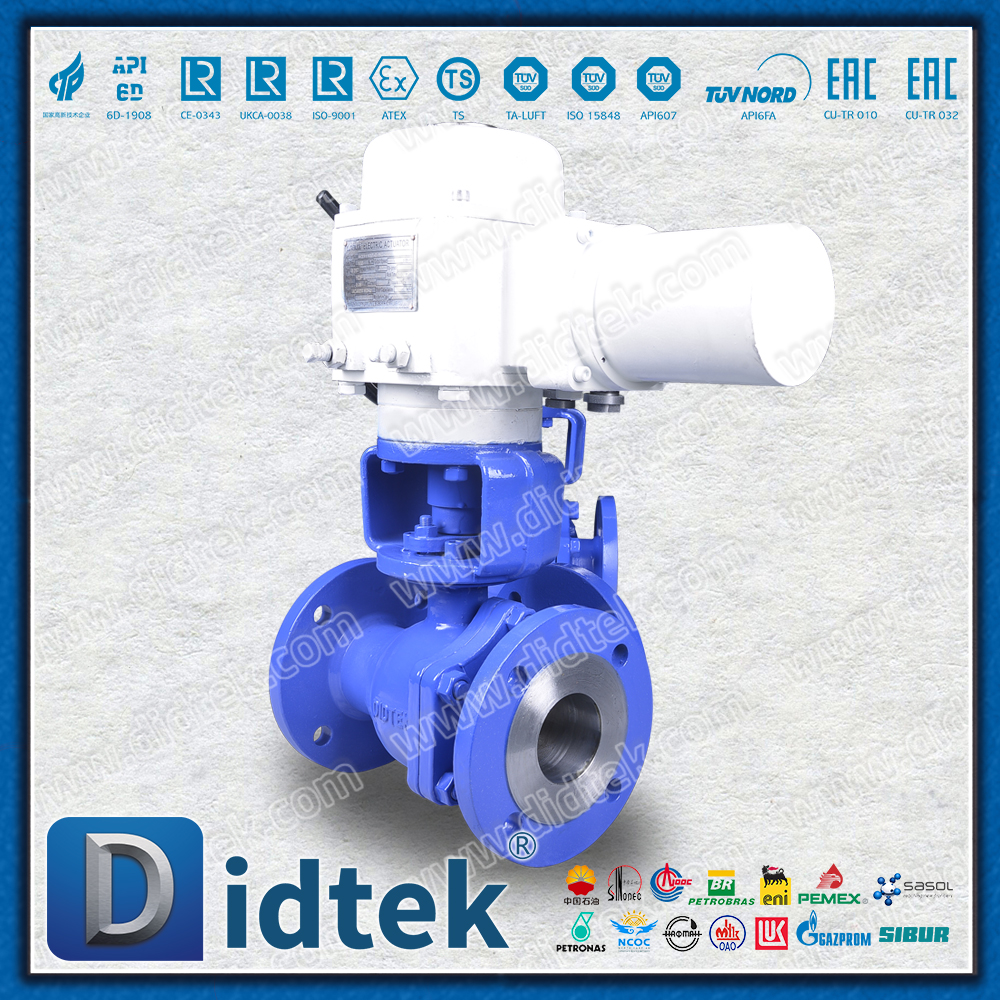

Der elektrische Dreiwege-Kugelhahn ist ein fortschrittliches Flüssigkeitskontrollgerät, das von einem elektrischen Aktuator gesteuert wird. Es verfügt über ein einzigartiges L-förmiges oder T-förmiges Strömungskanaldesign, um die Strömungsrichtung des Mediums in mehreren Rohrleitungen präzise zu wechseln, zu verteilen oder zu mischen. Dieses Produkt vereint intelligente Steuerung, kompakte Struktur und multifunktionales Flussrichtungsmanagement und ist damit eine ideale Lösung für die automatisierte Flüssigkeitskontrolle in modernen Industrieprozessen.
Technische Spezifikationen
| Parameterkategorie | technische Spezifikation |
| Ventilkörpermaterial | Edelstahl 304/316, Kohlenstoffstahl WCB, Messing usw |
| Kugelförmiges Material | Edelstahl 304/316, Oberfläche verchromt oder chemisch vernickelt |
| Dichtungsmaterialien | PTFE, PPL, PCTFE, Metalldichtungen |
| Verbindungsmethoden | Flanschtyp, Gewindetyp, Stumpfschweißtyp |
| Druckstufe | PN10-PN100 (Klasse 150-600) |
| Temperaturbereich | -40℃ bis +230℃ (abhängig vom Dichtungsmaterial) |
| Versorgungsspannung | Wechselstrom 24 V/110 V/220 V/380 V, Gleichstrom 12 V/24 V |
| Schutzgrad | IP67 (Standard), IP68 ist optional |
| Steuersignal, Schaltertyp | passiver Kontaktregeltyp: 4-20mA, 0-10V |
| Positionsrückmeldung | Potentiometersignal, passives Schaltsignal |
| Es bilden sich Strömungskanäle | L-Typ (Zwei-Positionen-Dreiwege), T-Typ (Drei-Positionen-Dreiwege) |
Produktmerkmale
1. Hervorragendes strukturelles Design
Kompaktes integriertes Design: Der Antrieb und das Ventilgehäuse sind genau aufeinander abgestimmt, zeichnen sich durch eine kompakte Bauweise aus und sparen Bauraum
Mehrkanalkonfiguration
L-förmiger Kanal: Ermöglicht das Umschalten des Mediums zwischen zwei Auslässen (zwei Einlässe und ein Auslass oder ein Einlass und zwei Auslässe)
T-Kanal: Ermöglicht die Umleitung, Konvergenz oder vollständige Abschaltung des Mediums
Optimierung des niedrigen Drehmoments: Der Strömungskanal wurde durch numerische Strömungsmechanik optimiert, wodurch das Betriebsdrehmoment deutlich reduziert wurde
2. Hochleistungs-Elektroantrieb
Intelligentes Steuerungssystem: Es übernimmt die Mikroprozessorsteuerung und ist mit Überlastschutz, Überhitzungsschutz und Phasenschutz ausgestattet
Präzise Positionskontrolle: Die Positionierungsgenauigkeit des einstellbaren Produkts erreicht ±0,5 % und unterstützt die Einstellung in jeder Zwischenposition
Mehrere Steuermodi: Unterstützt Vor-Ort-Steuerung, automatische Fernsteuerung und zentrale verteilte Systemsteuerung

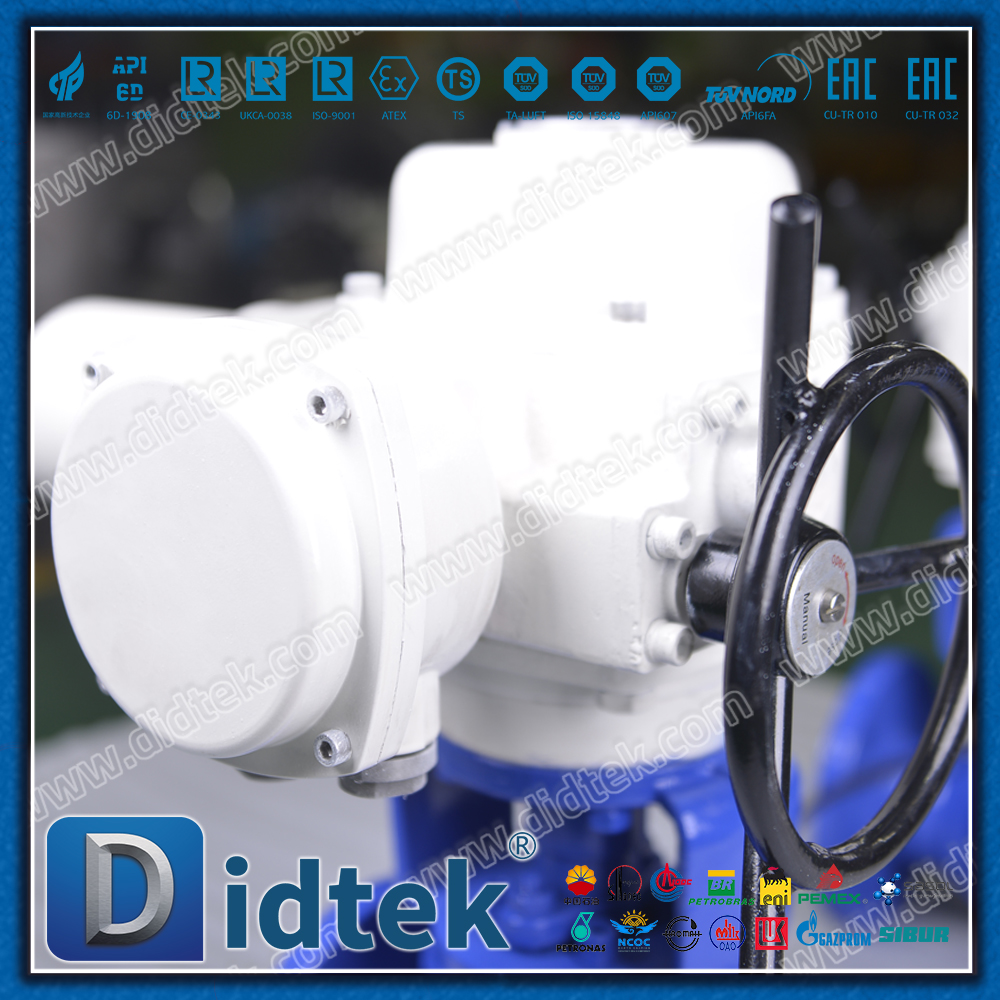

Manuelle Betriebsfunktion: Es ist ein standardmäßiger manueller Betriebsmechanismus vorhanden, der bei einem Stromausfall einen manuellen Notbetrieb ermöglicht
3. Zuverlässige Dichtungsleistung

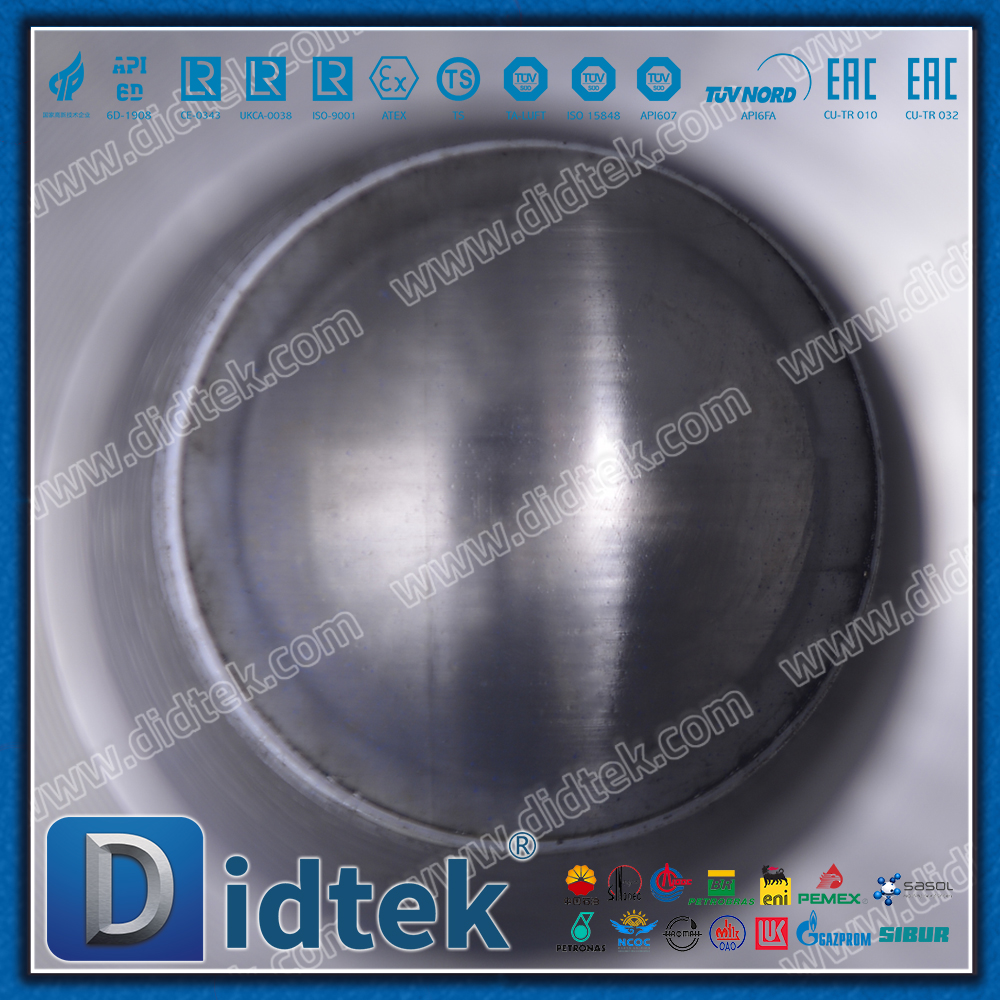

Null-Leckage-Design: Verwendung präzise geschliffener Kugeln und elastisch belasteter Ventilsitze, um eine Abdichtung auf Blasenniveau zu gewährleisten
Langlebiges Design: Selbstschmierende Lager und Dichtungsmaterialien mit niedrigem Reibungskoeffizienten verlängern die Lebensdauer
Brandschutz: Optionale feuerfeste Ausführung. Nach dem Versagen der Weichdichtung entsteht eine Metall-zu-Metall-Sekundärdichtung
4. Intelligente Funktionen
Selbstdiagnosefunktion: Echtzeitüberwachung von Motorlast, Temperatur und Betriebszeit
Digitalanzeige: Ein optionaler LCD-Bildschirm ist erhältlich, um den Ventilöffnungsgrad und -status in Echtzeit anzuzeigen
Kommunikationsschnittstelle: Unterstützt Feldbuskommunikation wie Profibus-DP und Modbus RTU (optional)
Typische Anwendungsgebiete
HVAC-System: Fernwärme-/Kühlsteuerung, Mediumumschaltung des Solarsystems
Chemische Prozessindustrie: Zufuhrkontrolle für Reaktionsgefäße, Dosierung und Mischung mehrerer Rohstoffe
Umweltschutzprojekt zur Wasseraufbereitung: Filterung und Rückspülung, Chemikaliendosierung und Umschaltung mehrerer Quellen
Lebensmittel- und Pharmaindustrie: CIP/SIP-Systeme, saubere Pipeline-Medienverteilung
Allgemeine Industrieausrüstung: Steuerung von Druckluftsystemen, Ölversorgungsmanagement von Schmiersystemen
Kernparameter
Druckstufe: PN10-PN100 (Klasse 150-600)
Temperaturbereich: -40℃ bis +230℃ (abhängig vom Dichtungsmaterial)
Stromversorgungsspannung: AC 24 V/110 V/220 V/380 V, DC 12 V/24 V
Steuersignale: Schaltsignal, 4-20mA, 0-10V
Verbindungsmethoden: Flansch, Gewinde, Stumpfschweißen
Wertzusammenfassung
Der elektrische Dreiwege-Kugelhahn bietet Benutzern durch die perfekte Kombination aus intelligenter elektrischer Steuerung und innovativer Dreiwegestruktur
Prozessoptimierung: Vereinfachen Sie das Rohrleitungsdesign und reduzieren Sie die Anzahl der verwendeten Ventile
Präzise Steuerung: Erzielen Sie eine präzise Steuerung der Flussrichtung und des Volumens des Mediums
Automatisierungsintegration: Einfache Verbindung zu Steuerungssystemen wie SPS und DCS
Zuverlässiger Betrieb: Langfristig stabile Leistung unter rauen Arbeitsbedingungen
Dieses Produkt ist eine ideale Wahl, um den Grad der Prozessautomatisierung zu verbessern und eine präzise Flüssigkeitssteuerung zu erreichen. Es wird häufig in industriellen Automatisierungsszenarien eingesetzt, die eine komplexe Steuerung der Flussrichtung erfordern.
| Marke | DIDTEK |
| Struktur | Ball |
| Ventilmaterial | Didtek liefert Gussstahl, Edelstahl, Sonderlegierungen, CI, DI usw |
| Ventiltyp | Didtek produziert Kugelhahn |
| Ventiltest | 100 % mengengeprüft vor der Auslieferung |
| Ventilgarantie | 18 Monate nach Lieferung und 12 Monate nach Installation |
| Ventilstruktur | Kugelhahn |
| Ventillieferung | 15 - 30 Tage |
| Ventilprobe | Muster erhältlich bei Didtek Valve |
| Ventilfarbe | Kundenwunsch |
| Ventilpackung | Sperrholzgehäuse für Kugelhahn |
| Mindestbestellmenge | 1 Satz |
| Ventilzertifikat | API6D/CE/ISO9001/ISO14001 |
| Herkunftsort | Zhejiang, China (Festland) |
| Lieferdetails: | Der Versand erfolgt innerhalb von 15–30 Tagen nach Zahlungseingang |
| Port | Shanghai oder Ningbo |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
