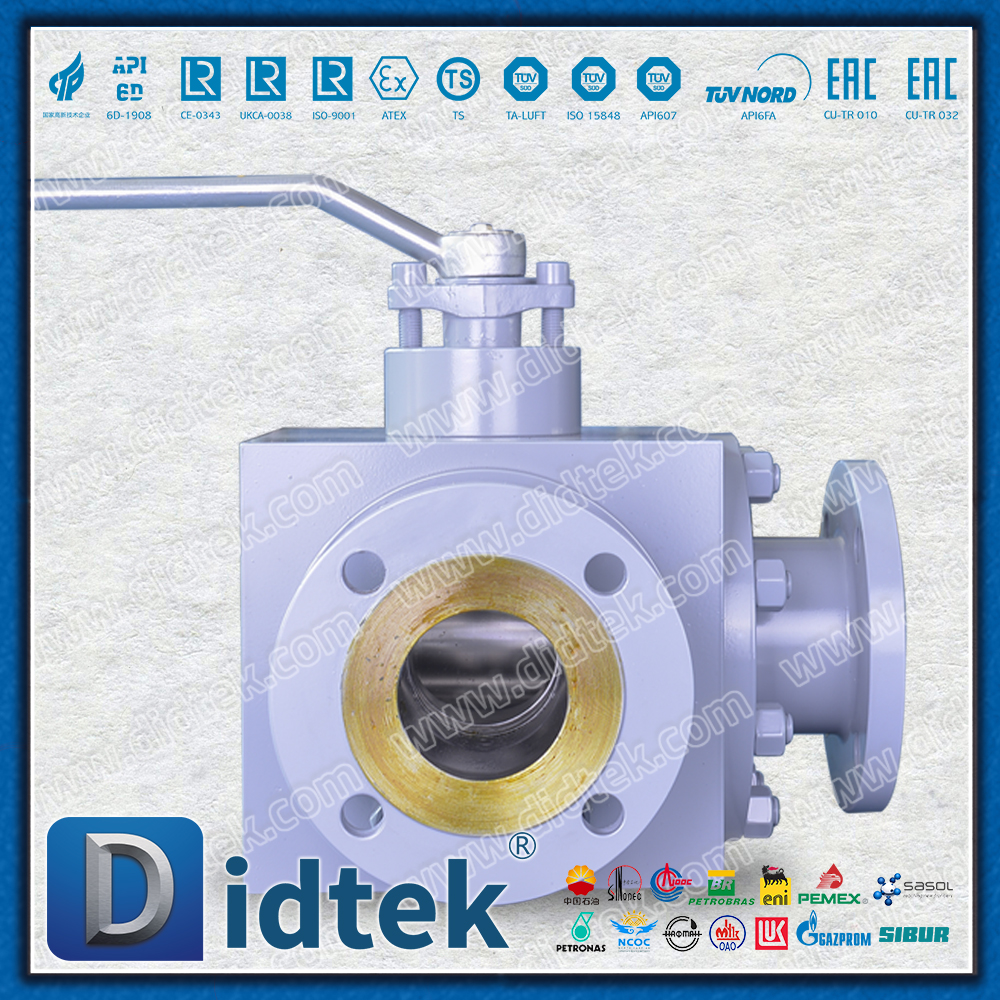

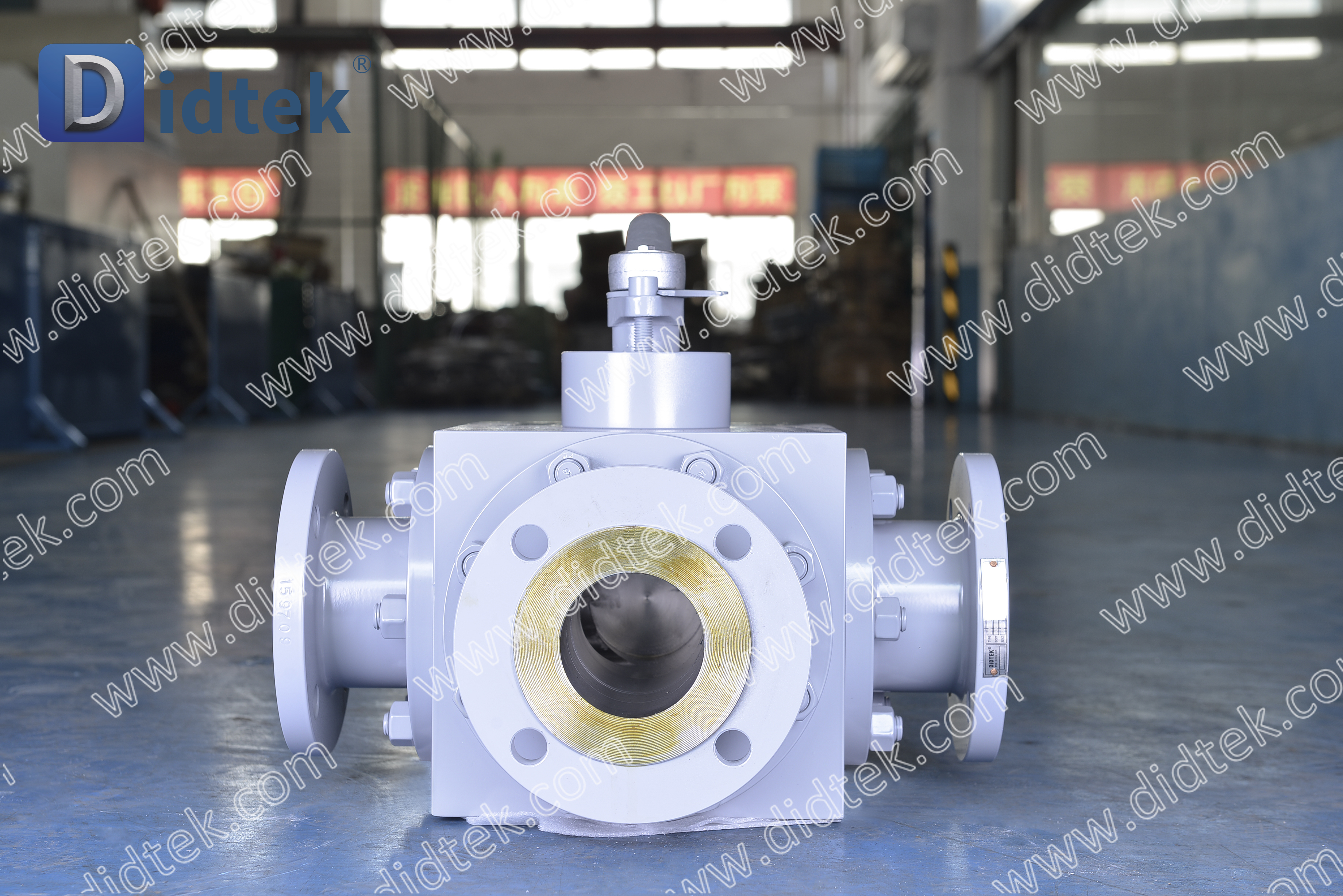

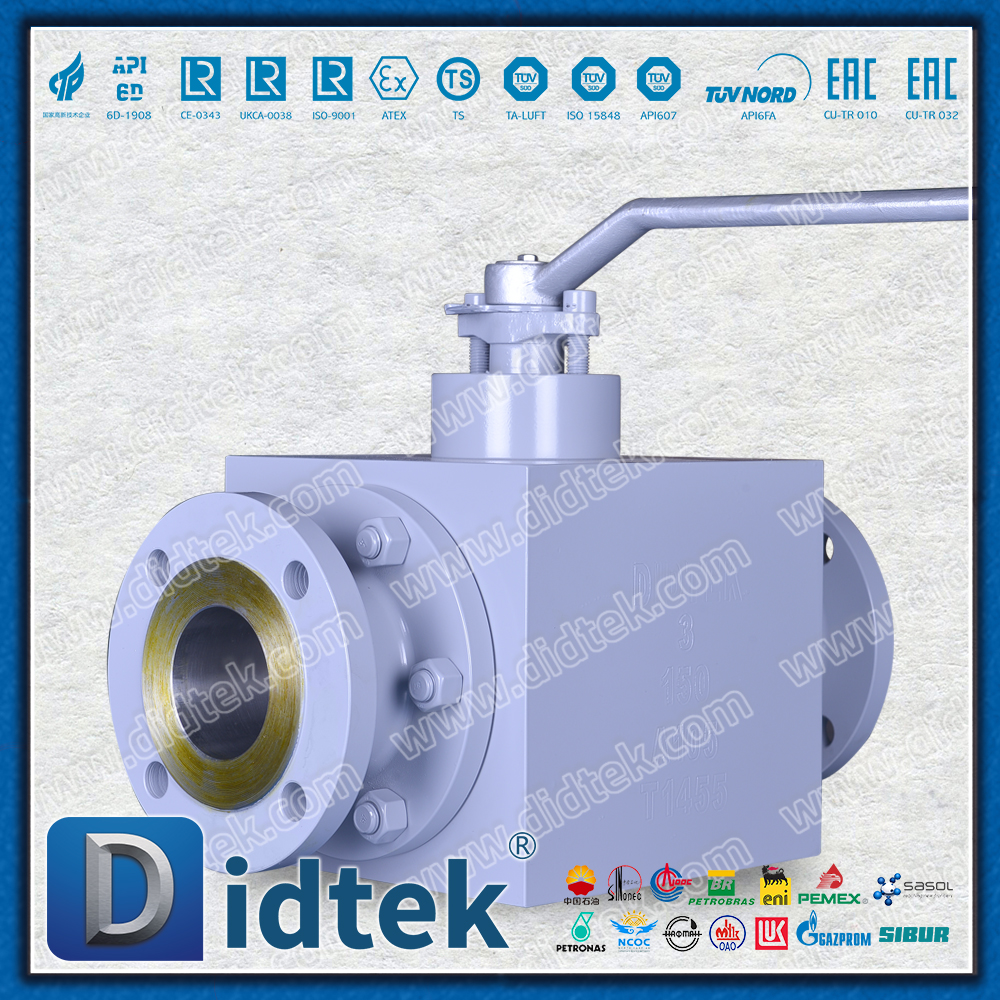

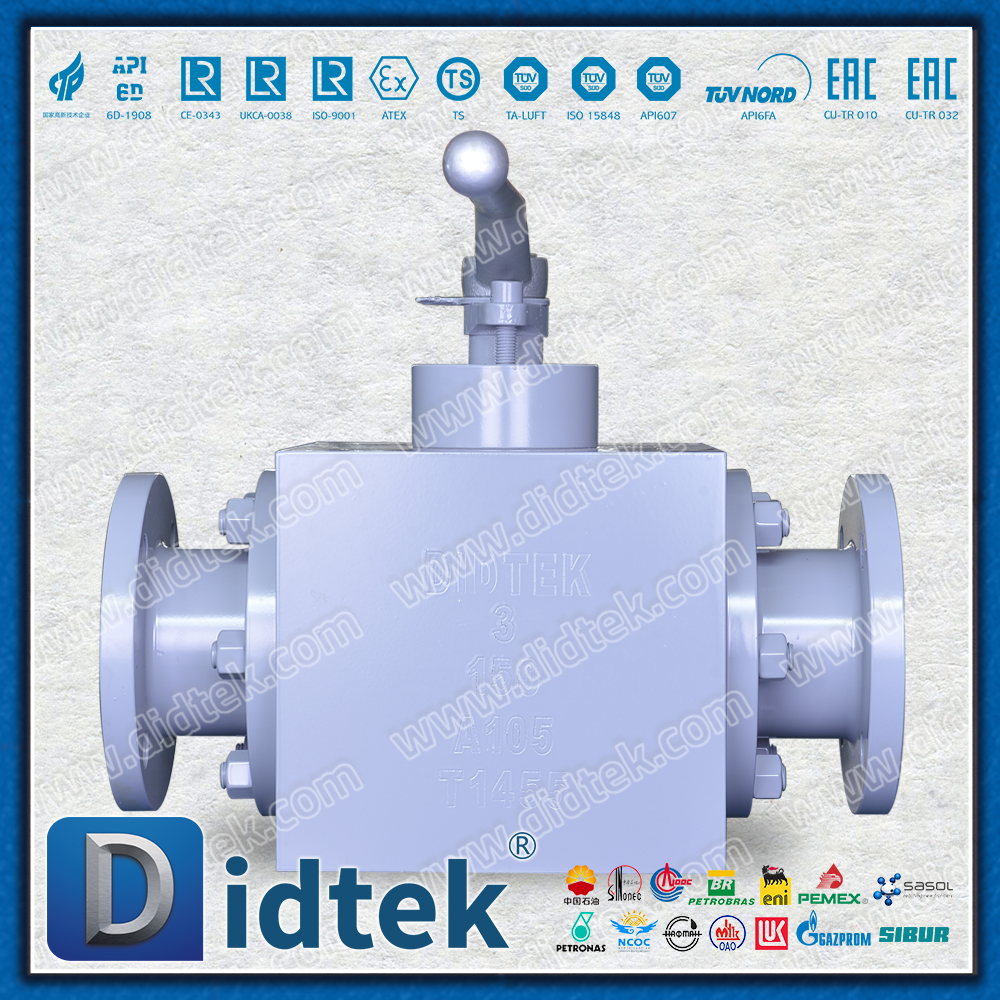

Geschmiedeter 3-Wege-Kugelhahn mit Metallsitz für CO2-Medium

Produktübersicht

Der metallgedichtete Dreiwege-Kugelhahn aus geschmiedetem Stahl für Kohlendioxidmedium ist ein Spezialventil, das speziell für das Medium Kohlendioxid (CO₂) entwickelt wurde. Es verfügt über einen Ventilkörper aus geschmiedetem Stahl, eine harte Metalldichtung und eine Drei-Wege-Strömungskanalstruktur, die den rauen Arbeitsbedingungen von flüssigem, gasförmigem und überkritischem CO₂ zuverlässig gewachsen ist und eine präzise Medienumschaltung, Verteilung und Isolationssteuerung ermöglicht.

Technische Spezifikationen

Produktmerkmale

1. Spezialisiertes Metalldichtungssystem

Superharte Dichtfläche: Die Dichtfläche der Kugel und des Ventilsitzes besteht aus mit Ultraschall gespritztem Wolframkarbid oder einer Stellitlegierung mit einer Härte von HRC≥58

Anpassungsfähigkeit an niedrige Temperaturen: Ein spezielles Wärmebehandlungsverfahren stellt sicher, dass die Dichtungskomponenten bei -196 °C nicht kalt spröde werden

Leckagefreies Design: Präzise geschliffene Metalldichtungspaare sorgen für eine Abdichtung auf Blasenniveau

2. Ventilkörperstruktur aus geschmiedetem Stahl

Hohe Festigkeitseigenschaften: In Form geschmiedet, optimierte Kornflussrichtung, Zugfestigkeit ≥485 MPa

Hervorragende Kompaktheit: Keine Gussfehler und die Druckbelastbarkeit wird um 30 % erhöht

Materialrückverfolgbarkeit: Stellen Sie vollständige 3.1-Materialzertifizierungszertifikate bereit

3. Spezielles Design für CO₂-Medium

Verhindert die Bildung von Trockeneis: Das spezielle Druckentlastungsdesign im Ventilhohlraum verhindert die Bildung von Trockeneis, wenn flüssiges CO₂ verdampft

Niedrigtemperaturbehandlung: Alle drucktragenden Komponenten werden einer tiefen kryogenen Behandlung unterzogen, um Fertigungsstress zu vermeiden

Optimierung des Dichtungsmaterials: Als Reaktion auf die Durchlässigkeitseigenschaften von CO₂ werden spezielle Verbundwerkstoffe eingesetzt

4. Drei-Wege-Funktionskonfiguration

L-förmiger Strömungskanal: Er realisiert die Umschaltsteuerung des Mediums zwischen zwei Auslässen

T-Kanal: Vervollständigt die Umleitung, Konvergenz oder vollständige Abschaltung des Mediums

Flexibles Schalten: Ein einzelnes Ventil ersetzt mehrere Zweiwege-Ventilkombinationen und vereinfacht so die Rohrleitungskonstruktion

Kernparameter

Druckstufe: Klasse 150–600 (PN16–100)

Temperaturbereich: -196℃ bis +425℃

Verbindungsmethoden: Flansch/Stumpfschweißen/Gewinde

Anwendbares Medium: Flüssiges/gasförmiges/überkritisches CO₂

Betriebsart: Manuell/Pneumatisch/elektrisch

Anwendungsgebiet

Kohlenstoffabscheidung und -speicherung: Überkritischer CO₂-Transport in CCUS-Systemen

Industriegas: Ausrüstung für die Lagerung, den Transport und die Rückgewinnung von flüssigem CO₂

Lebensmittel und Getränke: Produktionslinie für kohlensäurehaltige Getränke, Bierbrauen

Petrochemische Industrie: Verbessertes Einspritzsystem zur Ölrückgewinnung

Zusammenfassung

Metallisch abgedichtete Dreiwege-Kugelhähne aus geschmiedetem Stahl für das Medium Kohlendioxid bieten durch die perfekte Kombination aus spezieller Materialauswahl, innovativer Dichtungstechnologie und präzisen Herstellungsprozessen:

Hervorragende Dichtungsleistung: Die harte Metalldichtung gewährleistet keine Leckage

Breite Anpassungsfähigkeit an die Arbeitsbedingungen: Abdeckung flüssiger, gasförmiger und überkritischer Zustände

Lange Lebensdauer: Die ausgelegte Lebensdauer beträgt über 100.000 Zyklen

Intelligente Steuerung: Unterstützt die Integration automatisierter Systeme

Dieses Produkt ist eine ideale Lösung für die Kontrolle von CO₂-Medien in Branchen wie der Kohlenstoffabscheidung, Industriegasen sowie der Lebensmittel- und Getränkeindustrie und bietet zuverlässige und sichere Garantien für die Flüssigkeitskontrolle in modernen Prozessabläufen.
