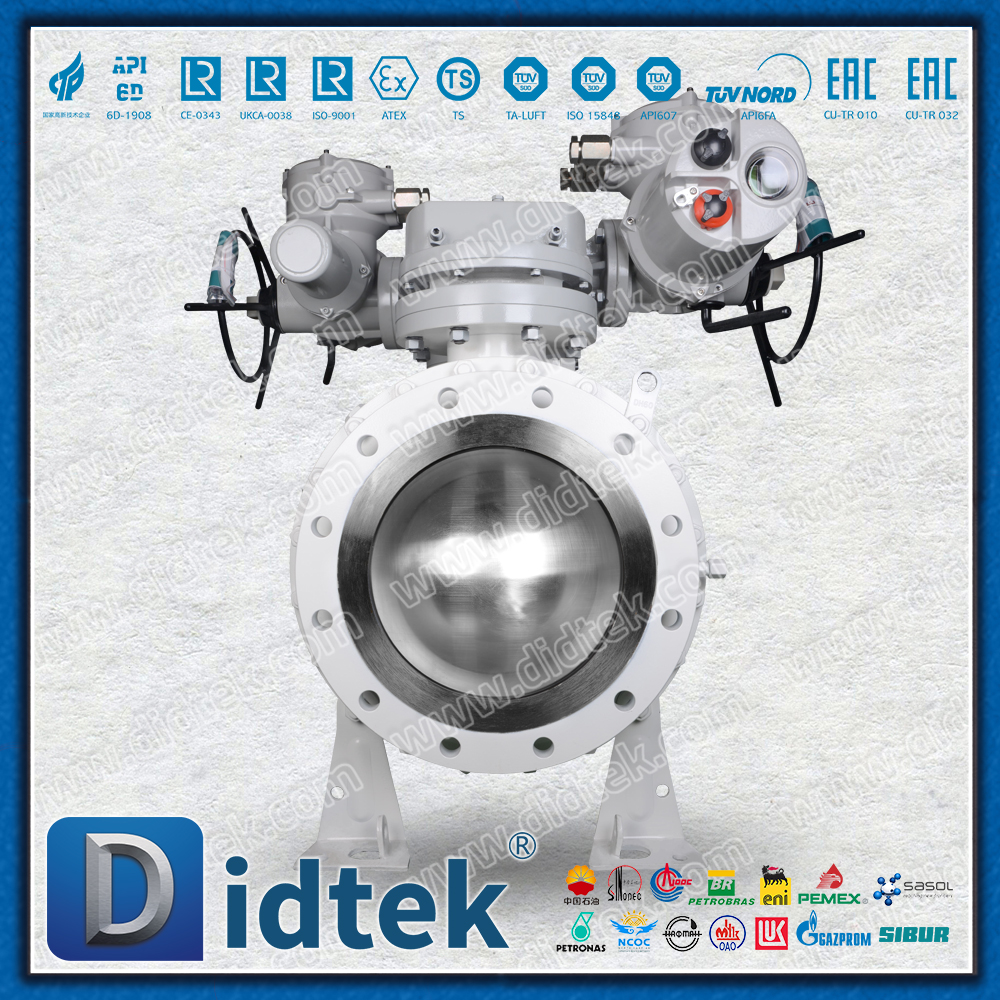

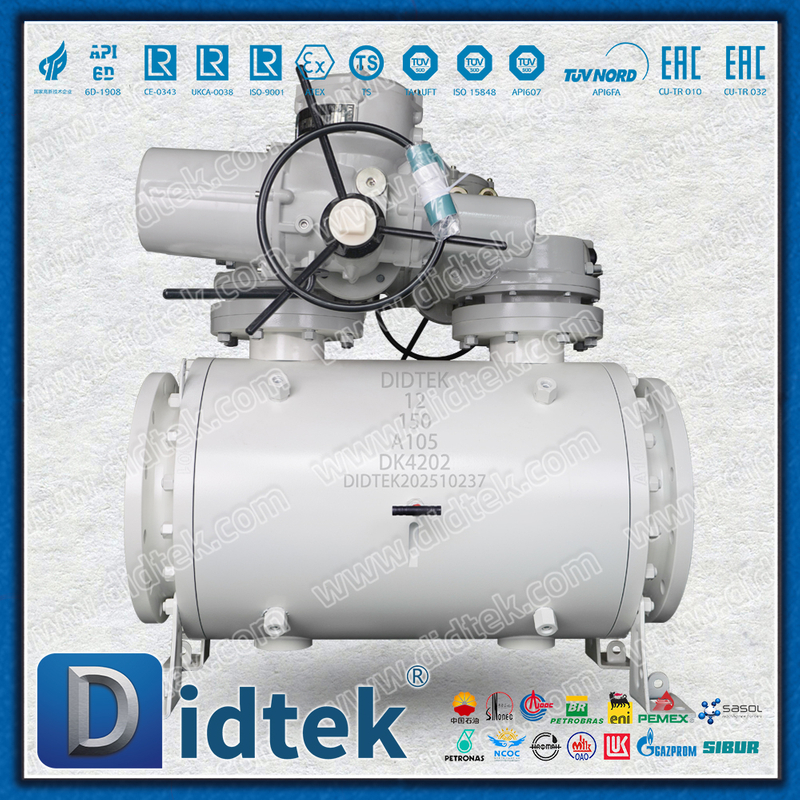

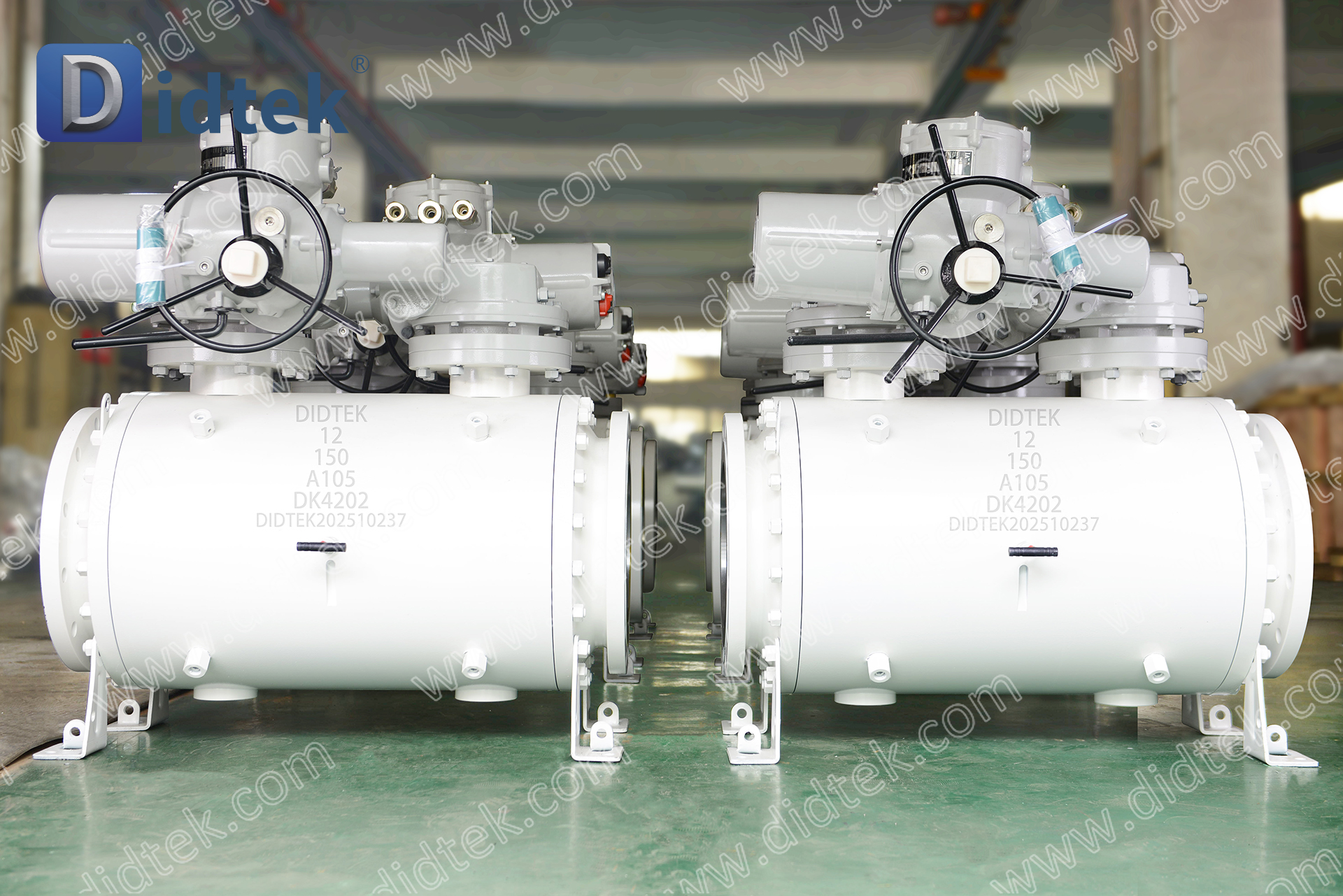

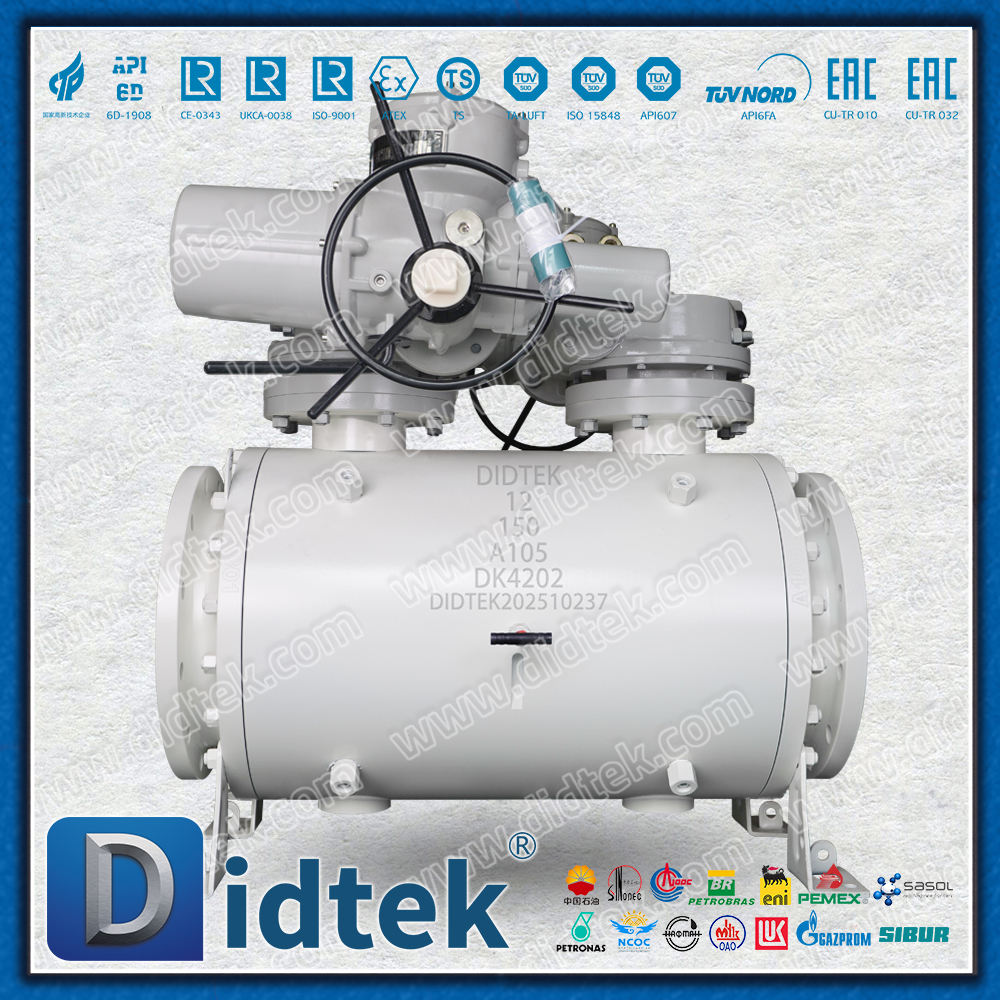

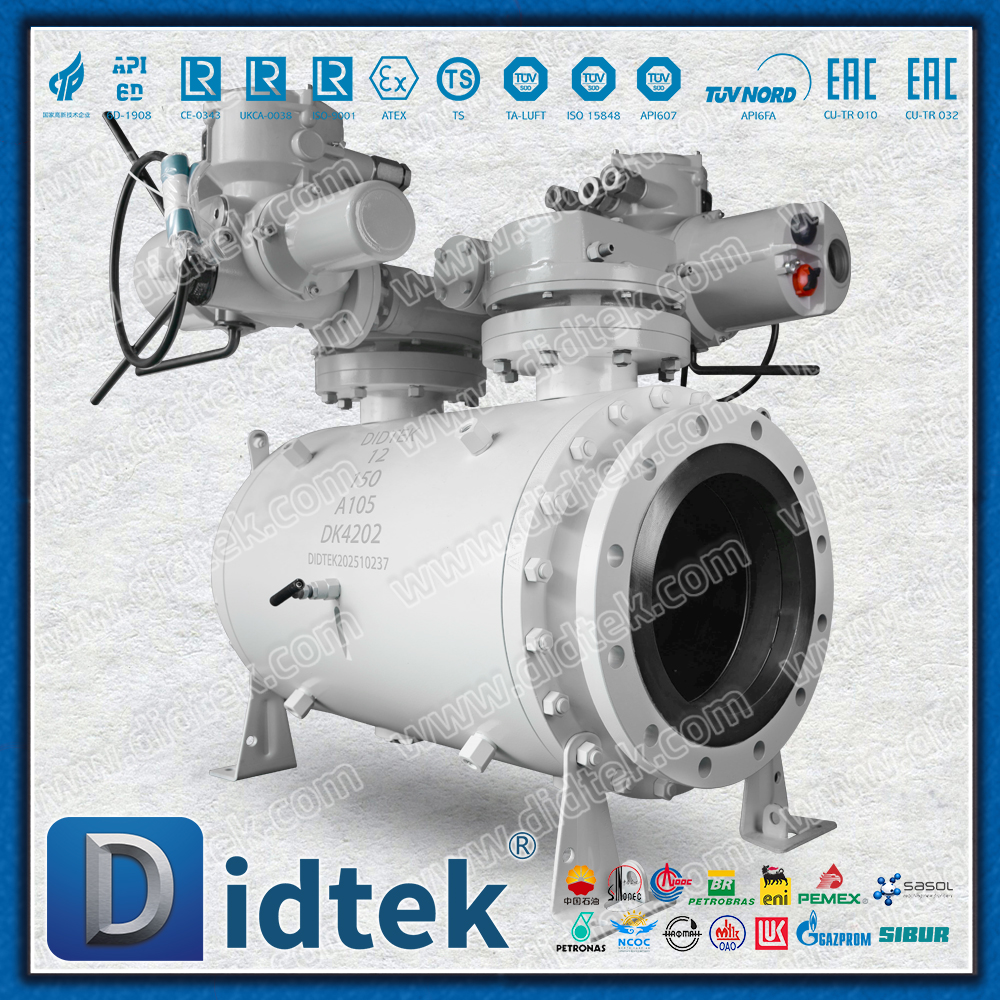

Didtek DBB Kugelhähne mit elektrischem Betrieb

Produktübersicht

Der elektrische Kugelhahn DBB ist ein Hochleistungskugelhahn, der zwei Sperr- und Entladesicherheitsfunktionen mit einem elektrischen Stellantrieb integriert. Das Hauptziel der Konstruktion besteht darin, bestimmte Rohrabschnitte sicher zu isolieren, den Druck abzulassen und eine Online-Statusüberwachung durchzuführen, ohne den gesamten Prozessablauf zu unterbrechen, sowie eine schnelle und präzise automatisierte Fernsteuerung durch elektrischen Antrieb zu erreichen.

Didtek DBB Kugelhähne mit elektrischem Betrieb

Detaillierte Erläuterung der Kernfunktionen

1. DBB-Funktion – Sicherheitskern

DBB ist die Abkürzung für „Double Block and Bleed“, die charakteristische Funktion dieses Ventils.

Doppelte Sperrung: Wenn sich das Ventil in der geschlossenen Position befindet, können die beiden Dichtflächen im Inneren (normalerweise die vor- und nachgeschalteten Ventilsitze) gleichzeitig und unabhängig voneinander den Durchfluss des Mediums aus beiden Richtungen der Rohrleitung blockieren.

Funktion: Erstellen eines zuverlässigen Isolationsabschnitts in der Rohrleitung für die Gerätewartung, Instrumentenkalibrierung oder Systemsegmentierung.

Auslass: Zwischen den beiden Sperrdichtungen befindet sich ein eigenes Auslassventil.

Funktion: Ventilkammerdruck ablassen: Den in der Mittelkammer des Ventils eingeschlossenen Mediumdruck sicher ablassen.

Überprüfen Sie die Dichtleistung: Öffnen Sie das Auslassventil. Wenn kein Medium ausfließt, ist dies ein Beweis dafür, dass die Dichtungen in beiden Richtungen wirksam sind und die Isolierung sicher ist.

Restmedium entladen: Leiten Sie das gefährliche oder schädliche Medium im mittleren Hohlraum zum sicheren Sammelsystem.

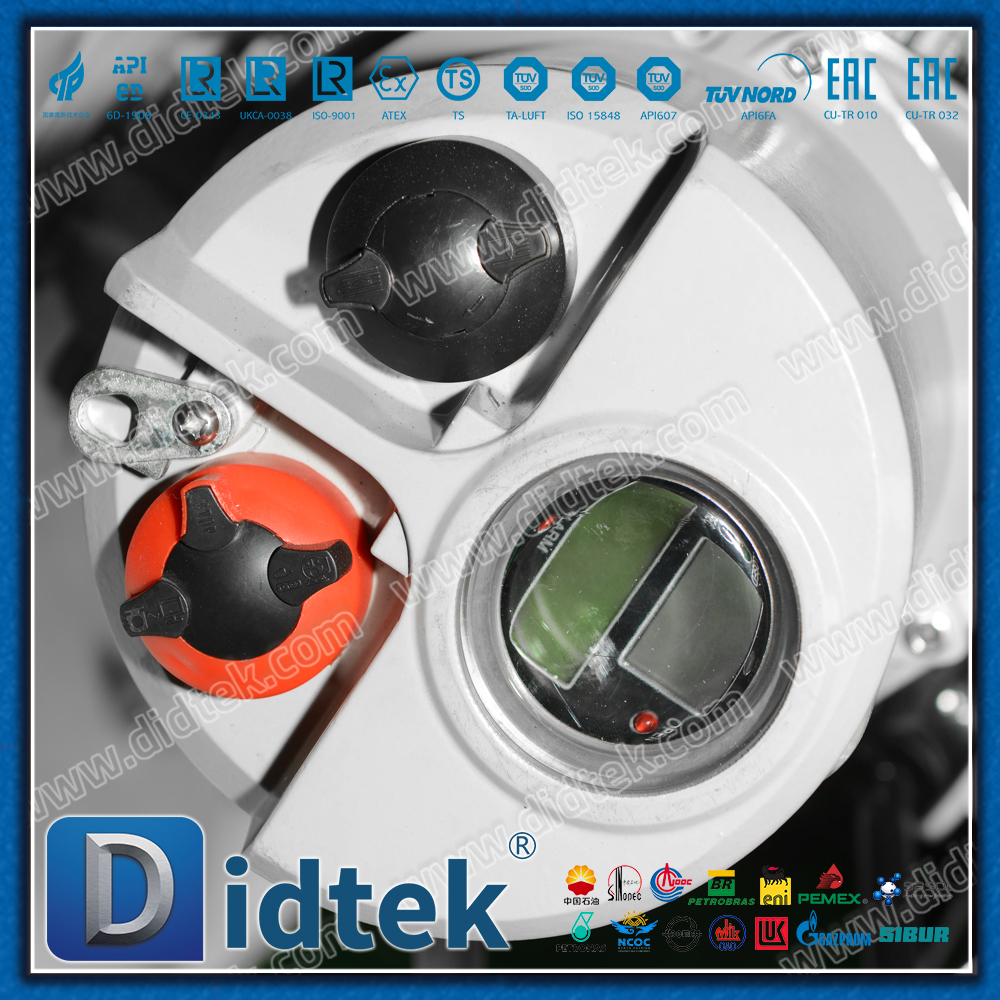

2. Elektrischer Betrieb – Antriebskern

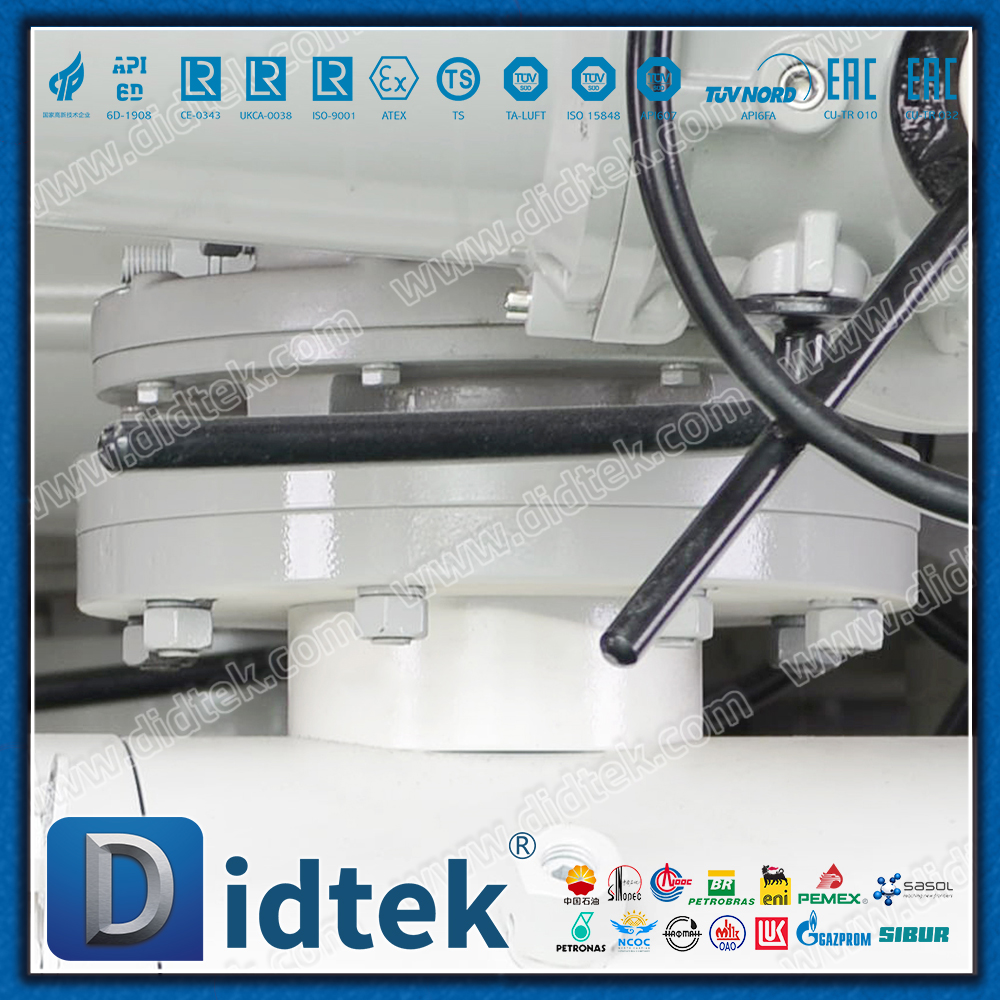

Das Ventil ist mit einem elektrischen Antrieb ausgestattet, was den Vorteil der Automatisierung bietet:

Automatische Fernsteuerung: Sie kann problemlos in Steuerungssysteme wie DCS und SPS integriert werden, um per Mausklick Isolierungs-, Programmsteuerungs- oder Notverriegelungsfunktionen (ESD) aus der Ferne zu erreichen.

Schnelle Aktion: Der elektrische Stellantrieb kann eine Öffnungs- und Schließgeschwindigkeit auf zweiter Ebene bereitstellen und erfüllt so die Prozessanforderungen für Notabschaltung.

Präzise Statusrückmeldung: Eingebaute Positionssensoren können in Echtzeit Rückmeldungen über die Signale „offen“, „geschlossen“ oder „Fehler“ des Ventils an den Kontrollraum liefern.

Hoher Schub und Zuverlässigkeit: Es bietet ein großes Drehmoment und eignet sich für Arbeitsbedingungen mit großem Durchmesser und hohem Druck. Es basiert ausschließlich auf Elektrizität und erfordert keine komplexen Luftquellen oder hydraulischen Systeme.

3. Kugelhahn – Strukturelle Grundlage

Der Ventilkörper hat die Struktur eines Kugelventils und bietet inhärente Vorteile:

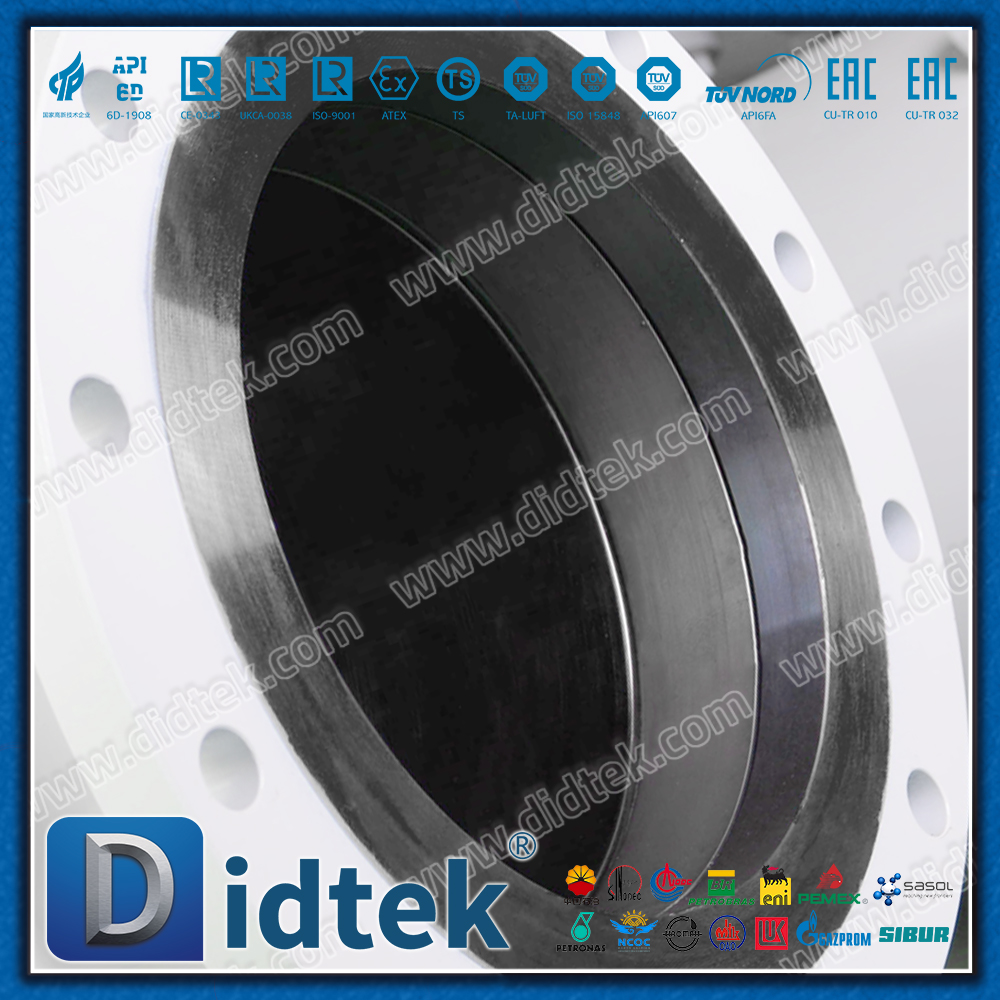

Geringer Strömungswiderstand und hohe Durchflussrate: Bei der Ausführung mit vollem Durchgang entspricht der Innendurchmesser des Strömungskanals im Wesentlichen dem des Rohrs, was zu einem minimalen Druckverlust führt.

Schnelles Umschalten: Die Kugel kann durch Drehen um 90° vollständig geöffnet oder vollständig geschlossen werden.

Hervorragende Dichtungsleistung: Durch die Verwendung fortschrittlicher Dichtungsmaterialien (z. B. PTFE, Metalldichtungen) kann eine Abdichtung der ANSI VI-Klasse oder eine leckagefreie Abdichtung erreicht werden.

Zusammenfassung der wichtigsten Vorteile

Hervorragende Sicherheit: Die DBB-Funktion bietet zuverlässige Isolierung und sichere Online-Emissions-/Erkennungsmethoden und reduziert so Wartungsrisiken und Umweltauswirkungen erheblich.

Hoher Automatisierungs- und Effizienzgrad: Elektrische Stellantriebe ermöglichen den Fernbetrieb und ermöglichen die Durchführung komplexer Sicherheitsverfahren, ohne dass Personal vor Ort erforderlich ist, wodurch die betriebliche Effizienz und der Intelligenzgrad der Fabrik verbessert werden.

Platz- und Kosteneinsparungen: Ein elektrischer DBB-Kugelhahn kann die herkömmliche Kombination aus „zwei Absperrventilen + einem Ablassventil“ ersetzen und so Installationsraum, Rohrleitungsmaterial und Installationskosten sparen.

Bequemer Betrieb: Die Integration mehrerer Schritte wie Isolierung, Entladung und Überprüfung in den automatisierten Betrieb eines einzelnen Ventils vereinfacht den Betriebsprozess.

Hohe Zuverlässigkeit: Durch die Kombination der Robustheit und Haltbarkeit von Kugelhähnen mit der Stabilität und Zuverlässigkeit elektrischer Stellantriebe ist ein langfristiger Betrieb in kritischen Anwendungen gewährleistet.

Typische Anwendungsgebiete

Dieses Ventil eignet sich besonders für Anwendungen, die eine häufige Isolierung, Online-Wartung oder den Umgang mit gefährlichen Medien erfordern

Öl und Gas: Isolierung von Geräten in Pipeline-Abschaltstationen, Prozessanlagenbereichen sowie Isolierung und Entladung der Empfangs- und Versandzylinder von Pigmentierern.

Chemieingenieurwesen und petrochemische Industrie: Isolierung des Einlasses und Auslasses von Reaktoren, Tanks und Pumpen für Sicherheitswartung, Probenahme und Instrumentenwartung.

Energiewirtschaft: Sicherheitsisolierung von Kesselspeisewasser, Dampfprobenahmesystemen und Chemikaliendosiersystemen.

Jeder Prozesstrennpunkt, der die Realisierung von Automatisierung und Sicherheitsverriegelung erfordert.

Abschluss

Bei den elektrischen Kugelhähnen von DBB handelt es sich nicht nur um eine einfache Schaltanlage. Es handelt sich um eine leistungsstarke technische Lösung, die Sicherheitsisolierung, Online-Überwachung und automatische Steuerung integriert. Es macht wichtige Sicherheitsprozesse durch Automatisierungstechnik effizient und zuverlässig und ist eine Schlüsselkomponente zur Erhöhung des Eigensicherheitsniveaus und des Automatisierungsgrads in modernen Prozessindustrien.
