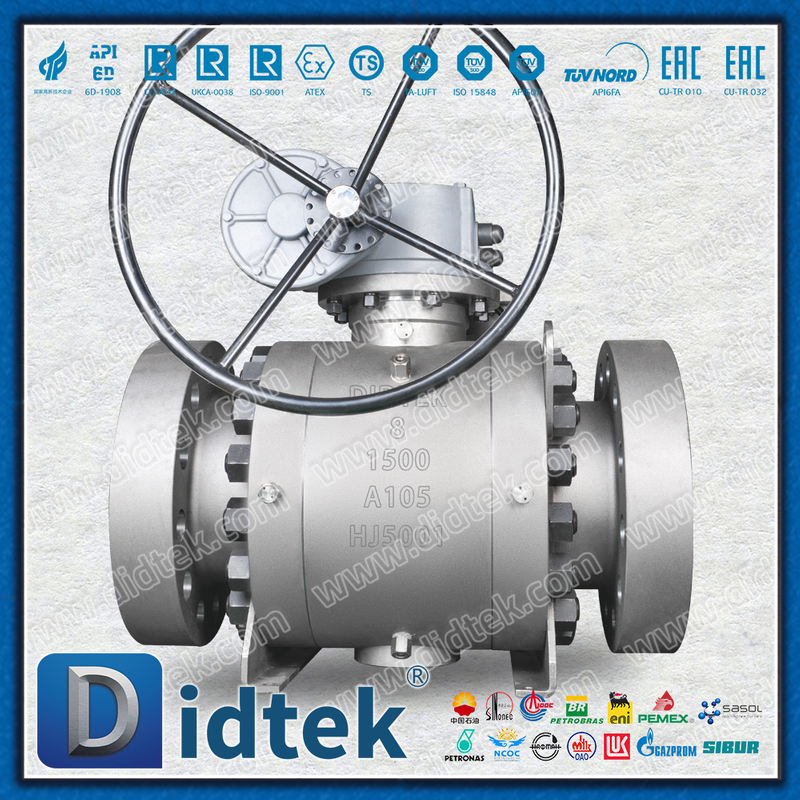

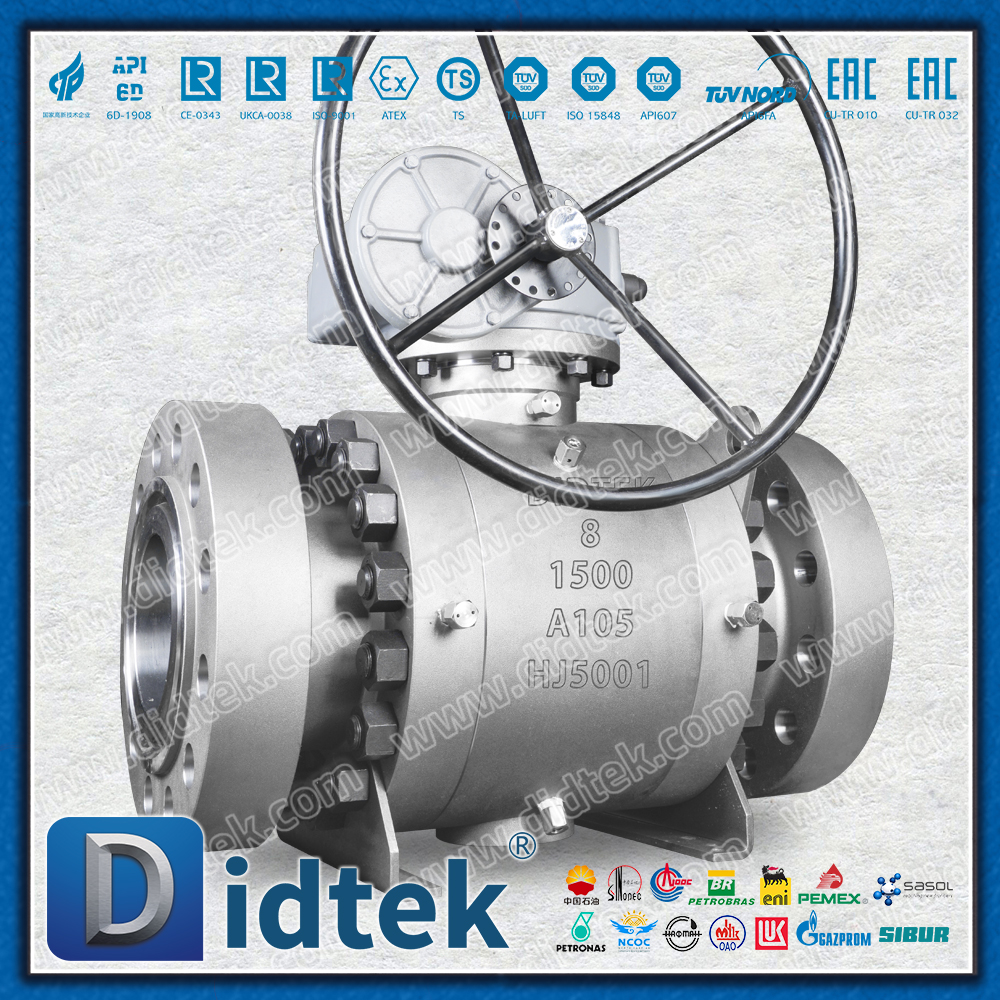

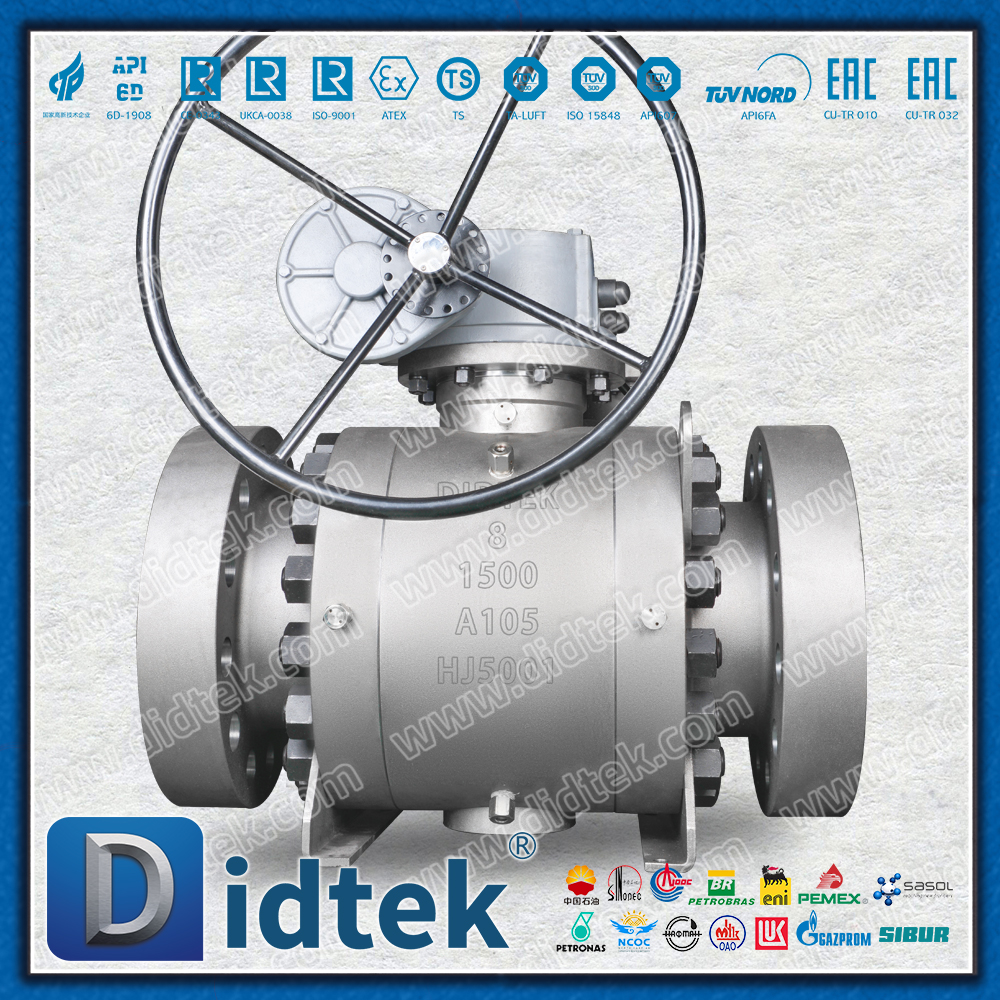

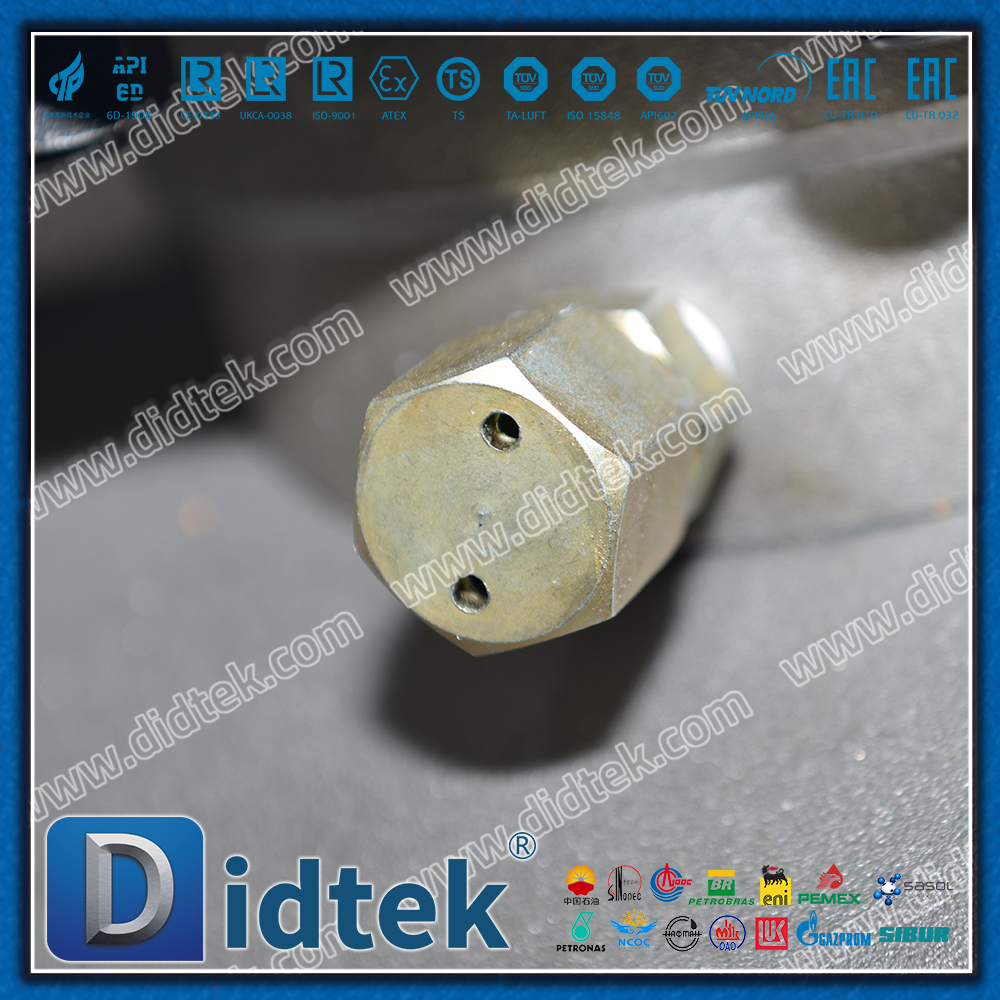

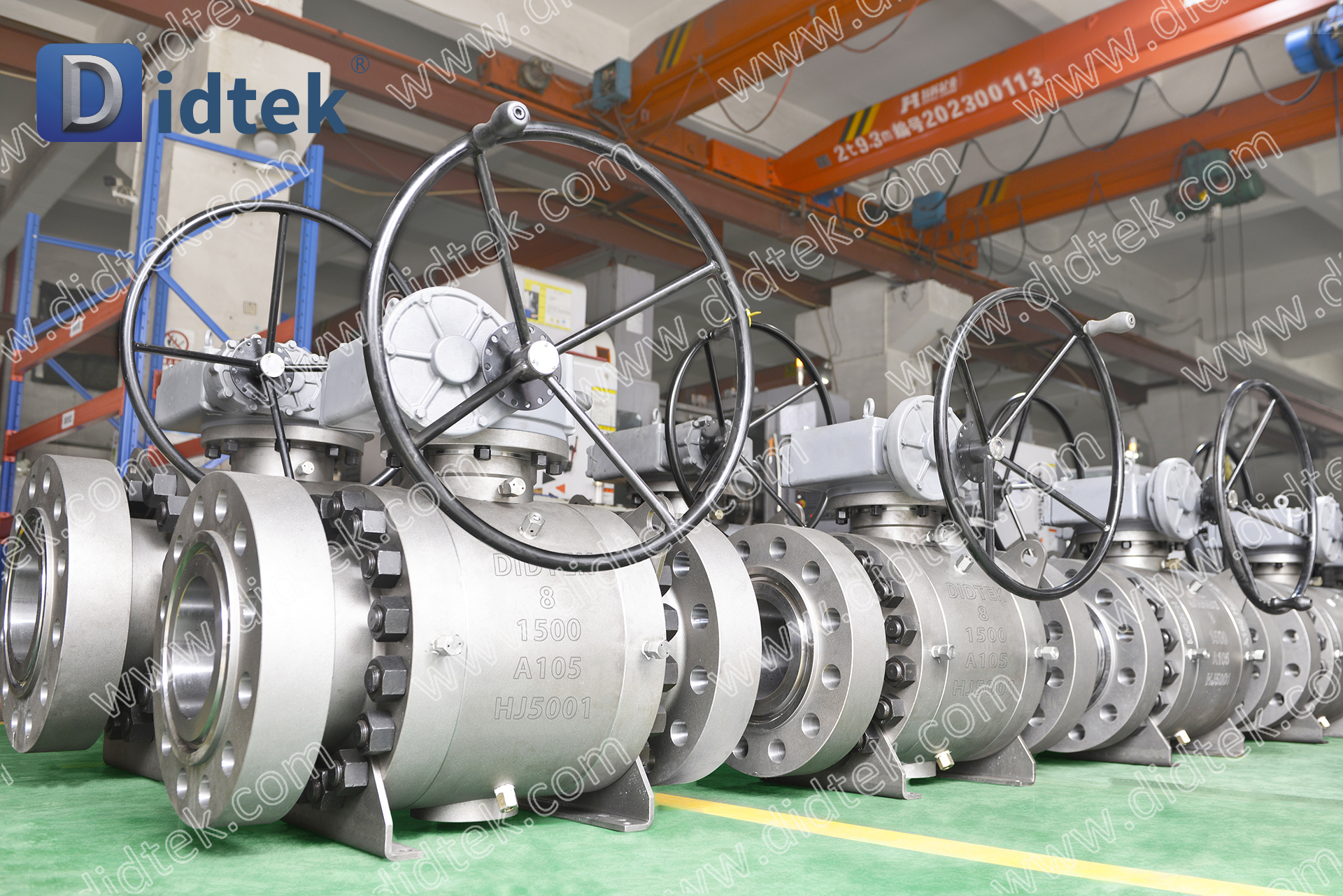

Didtek Flansch-Volldurchgangs-Kugelhahn aus geschmiedetem Hochdruckstahl A105 mit Zapfenmontage

Produktübersicht

Dies ist ein leistungsstarker und äußerst zuverlässiger Industriekugelhahn, der für raue Arbeitsbedingungen entwickelt wurde. Es integriert die Design- und Materialeigenschaften mehrerer High-End-Ventile und eignet sich für industrielle Rohrleitungssysteme, die eine strikte Absperrung, einen Hochdruckbetrieb und eine lange Lebensdauer erfordern.

Didtek Flansch-Volldurchgangs-Kugelhahn aus geschmiedetem Hochdruckstahl A105 mit Zapfenmontage

Ausführliche Erläuterung der Hauptfunktionen

Ventilkörper und Material

Schmiedestruktur: Die wichtigsten drucktragenden Komponenten des Ventilkörpers werden im Schmiedeverfahren hergestellt. Im Vergleich zu Gussventilen weisen geschmiedete Stahlventile eine höhere mechanische Festigkeit, eine bessere Kristallphasenstruktur sowie eine höhere Schlag- und Ermüdungsbeständigkeit auf und eignen sich besonders für Hochdruck- und gefährliche Medien.

Material A105: Dies ist eine Kohlenstoffstahl-Schmiedematerialsorte gemäß der ASTM-Norm und eines der am häufigsten verwendeten Standardmaterialien für die Herstellung von Hochtemperatur- und Hochdruckventilen. Es zeichnet sich durch hervorragende mechanische Eigenschaften und hohe Temperaturbeständigkeit aus und wird typischerweise in einem Temperaturbereich von -29 °C bis 425 °C eingesetzt.

Kugelunterstützungsmethode

Fester Kugelkern: Dies ist das Kerndesign dieses Ventils. Die Kugel wird oben und unten von zwei festen Wellen starr getragen und verschiebt sich während des Betriebs nicht. Diese Struktur ermöglicht:

Hochdruckanwendung: Es hält einem extrem hohen Rohrleitungsdruck stand und der Ventilsitz erfährt keine übermäßige Verformung aufgrund des mittleren Drucks.

Betrieb mit geringem Drehmoment: Selbst unter hohem Druck ist das Öffnungs- und Schließmoment deutlich geringer als bei schwimmenden Kugelhähnen, was die Konfiguration großer Antriebe erleichtert.

Lange Lebensdauer: Durch den Öffnungs- und Schließvorgang entsteht ein geringer Verschleiß am Ventilsitz, was die Lebensdauer des Ventils deutlich verlängert.

Strömungskanaldesign

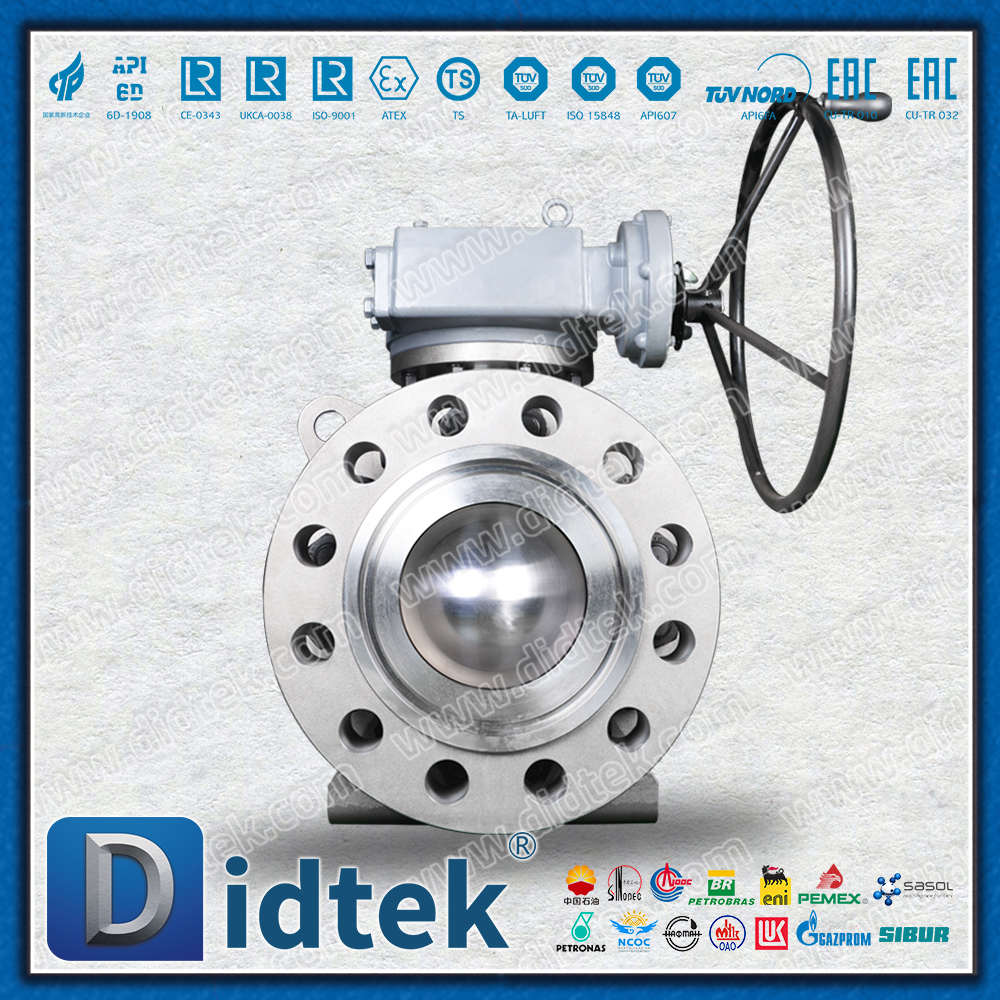

Voller Durchgang: Der Durchmesser des Kanals im Inneren des Ventils entspricht grundsätzlich dem Nenndurchmesser der angeschlossenen Rohrleitung. Dieses Design ermöglicht:

Kein Druckverlust: Es entsteht nahezu kein Druckabfall, wenn das Medium durch das Ventil fließt.

Kugeldurchlasskapazität: Bei Rohrleitungen, die regelmäßig gereinigt werden müssen, ist es von entscheidender Bedeutung, Rohrreiniger oder Molchbälle passieren zu lassen.

Druckstufe

Hochdruck: Diese Konstruktion entspricht normalerweise den Standards der ANSI-Klassen 600, 900, 1500 oder höheren Druckstufen und kann bei Hochdruck-Arbeitsbedingungen in Branchen wie der Erdöl-, Erdgas- und Chemietechnik eingesetzt werden.

Verbindungsmethode

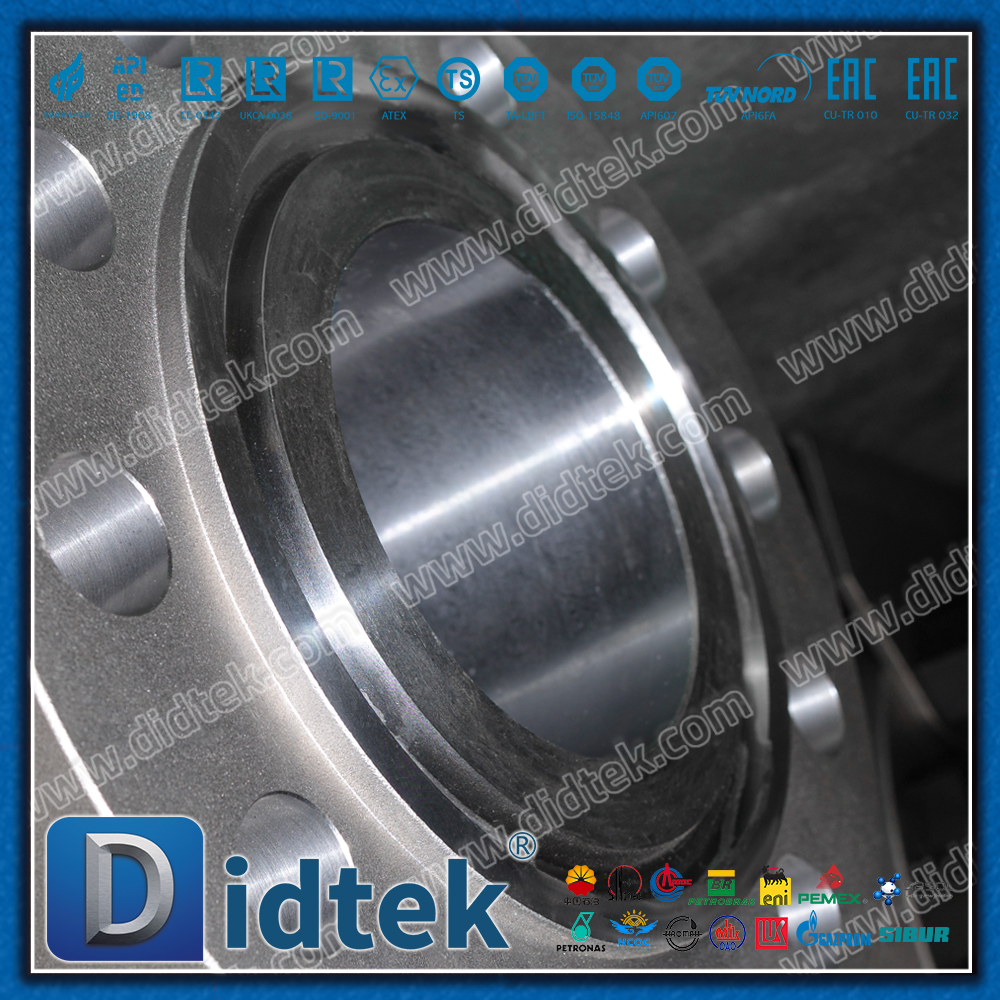

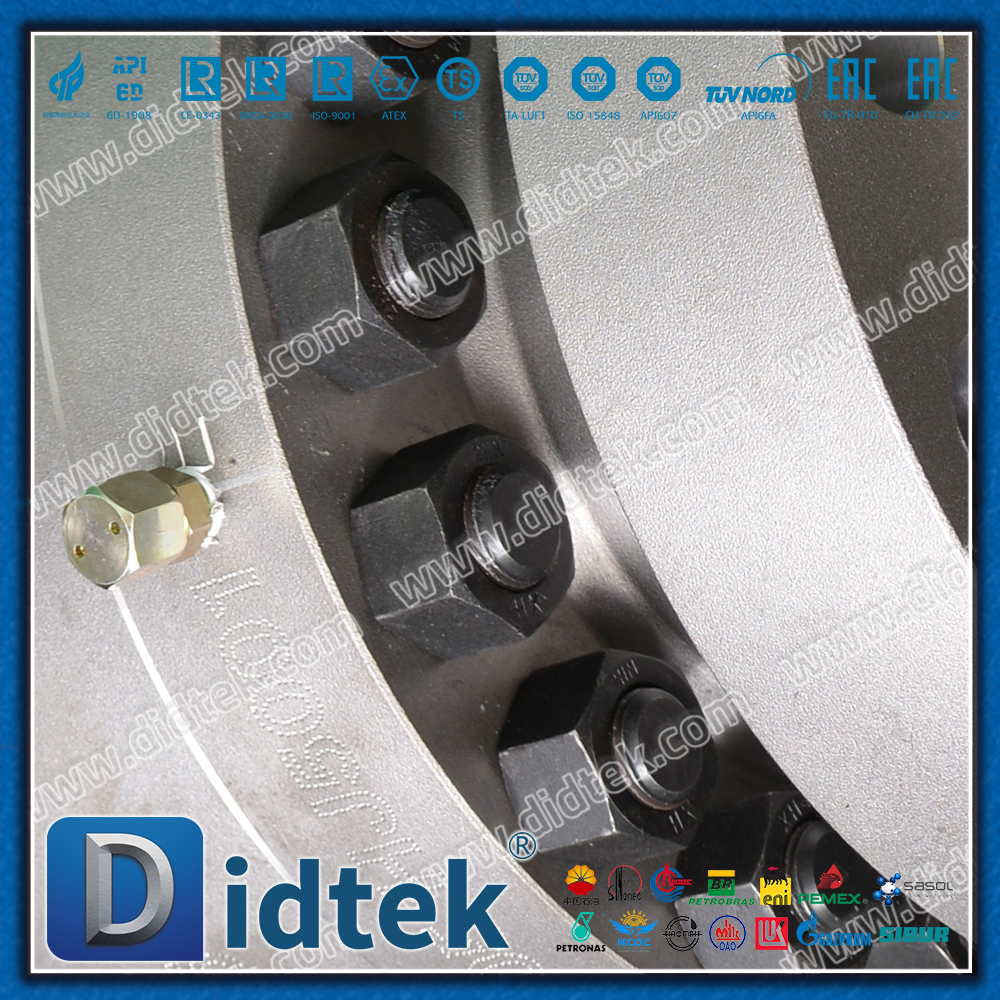

Flanschverbindung: Sie wird über eine Flanschplatte an das Rohrleitungssystem angeschlossen und mit Schrauben befestigt. Dies ist die am häufigsten verwendete und zuverlässigste Verbindungsmethode in Hochdruckrohrleitungen mit großem Durchmesser, die sich für Installation, Demontage und Wartung eignet und eine zuverlässige Dichtleistung aufweist.

Zusammenfassung der Vorteile

Hohe Festigkeit und Sicherheit: Der Ventilkörper aus geschmiedetem Stahl A105 und die feste Struktur gewährleisten die Integrität und Sicherheit des Ventils unter hohem Druck, hoher Temperatur und Stoßbelastung.

Hervorragende Dichtleistung: Das feste Design stellt sicher, dass der Ventilsitz unter hohem Druck gleichmäßig beansprucht wird, was eine zuverlässige Dichtleistung und ein geringes Risiko interner Leckagen bietet.

Geringer Strömungswiderstand und hohe Durchflusskapazität: Das Full-Bore-Design minimiert den Energieverlust bei mittlerer Strömung weitestgehend.

Einfach zu bedienen und langlebig: Geeignet für häufigen Betrieb, mit geringen Wartungskosten und hoher Wirtschaftlichkeit über den gesamten Lebenszyklus.

Vielseitigkeit: Es kann problemlos mit Getrieben, pneumatischen, hydraulischen oder elektrischen Aktuatoren konfiguriert werden, um eine automatische Fernsteuerung zu erreichen.

Typische Anwendungsszenarien

Dieses Ventil ist eine ideale Wahl für die folgenden anspruchsvollen Industriebereiche:

Öl und Gas: Fernleitungen, Bohrlochkopfinstallationen und Hochdruck-Prozessleitungen in Ölraffinerien.

Chemietechnik und Petrochemie: Hochdruck-Reaktionsgeräte zum Abschneiden korrosiver oder giftiger Medien.

Energie und Strom: Hochdruck-Dampf- und Wasserversorgungssysteme von Kraftwerken.

Meerestechnik: U-Boot-Pipelinesysteme.

Alle Betriebsbedingungen, die keinen Druckverlust, eine hohe Druckabschaltung und eine hohe Zuverlässigkeit erfordern.

Abschluss

Dieser feststehende Hochdruck-Kugelhahn aus A105-Schmiedestahl mit Flanschanschluss und vollem Durchgang stellt eine robuste Industrieventillösung für kritische Betriebsbedingungen dar. Durch die Kombination der Überlegenheit geschmiedeter Materialien, der Stabilität fester Kugeln und der Glätte des Vollbohrungsdesigns bietet es eine sichere, effiziente und langlebige Flüssigkeitskontrollgarantie für moderne Industrierohrleitungen.

Designspezifikation:
