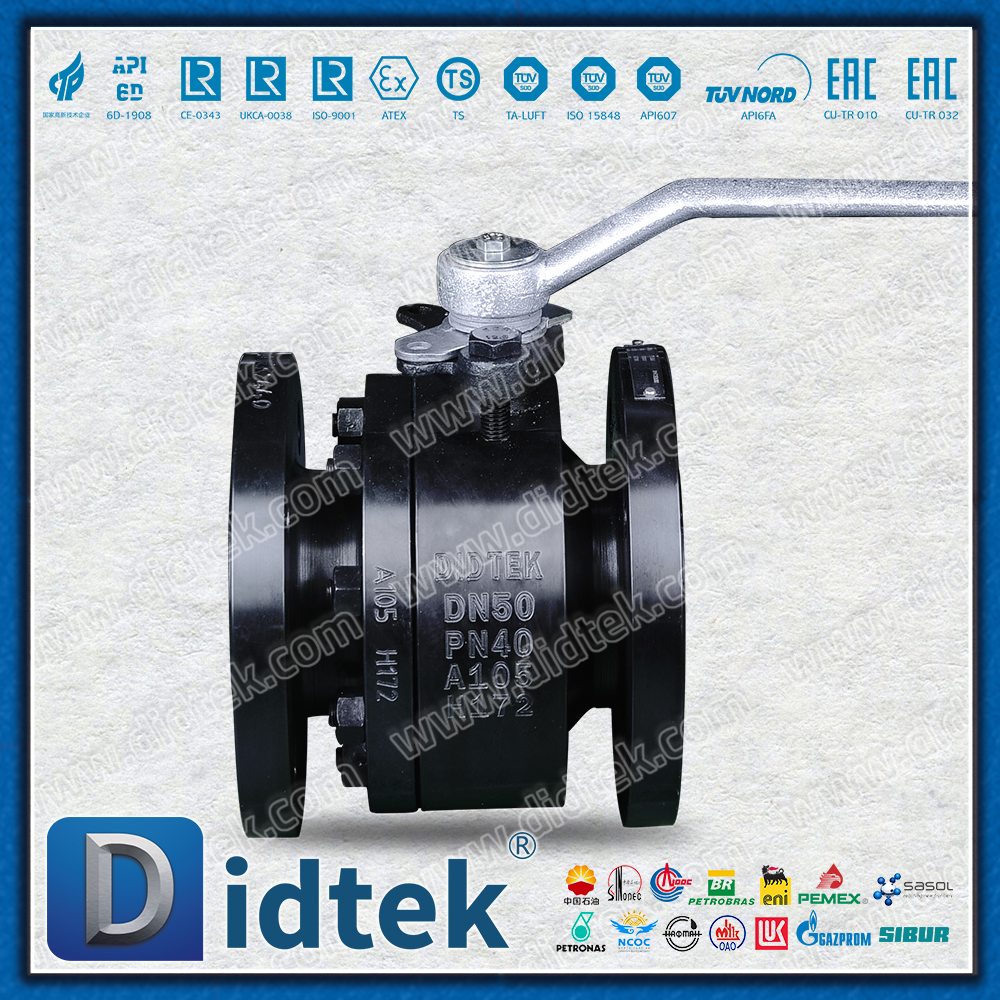

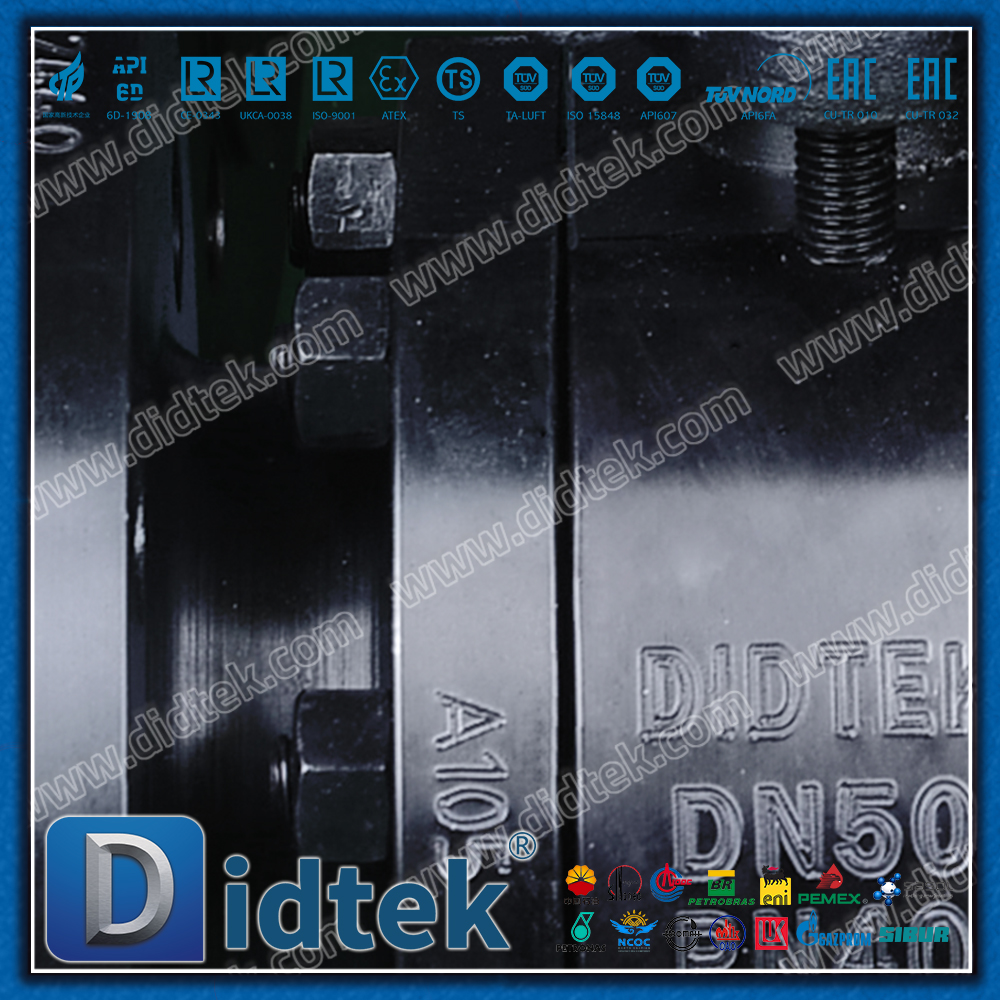

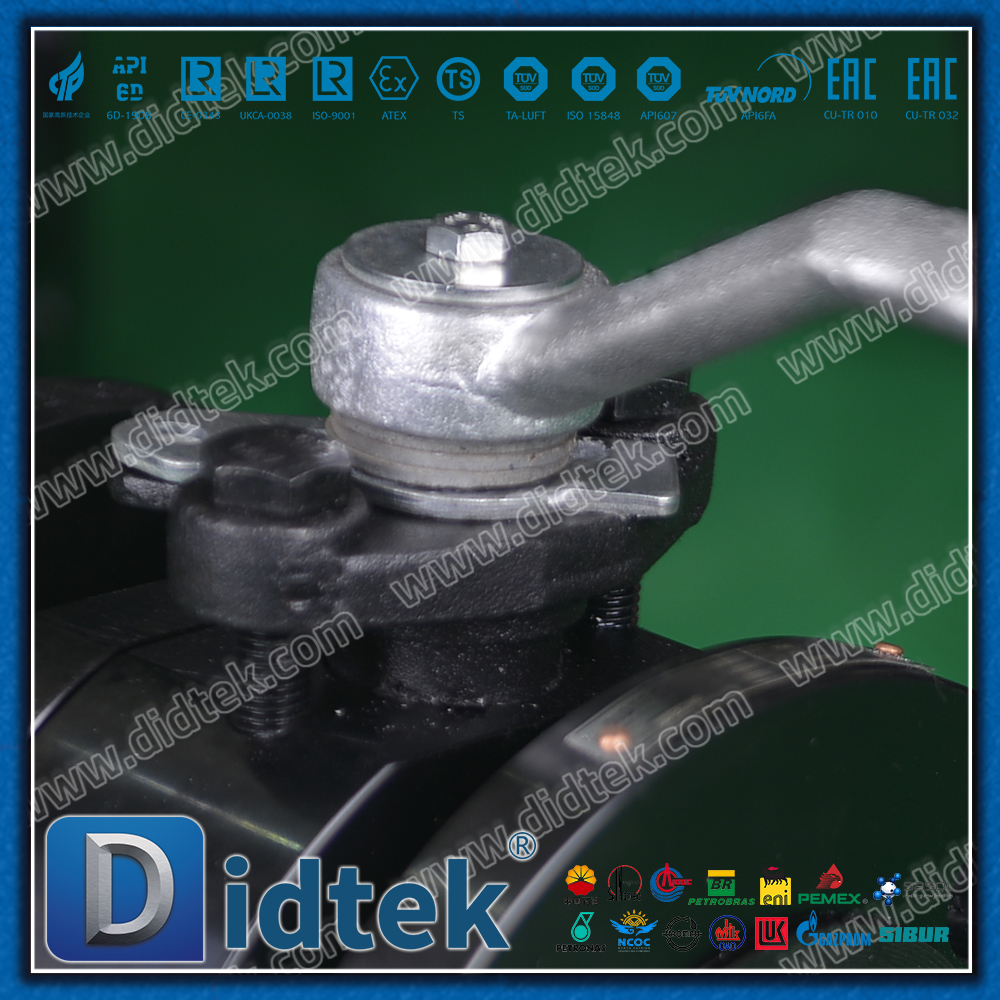

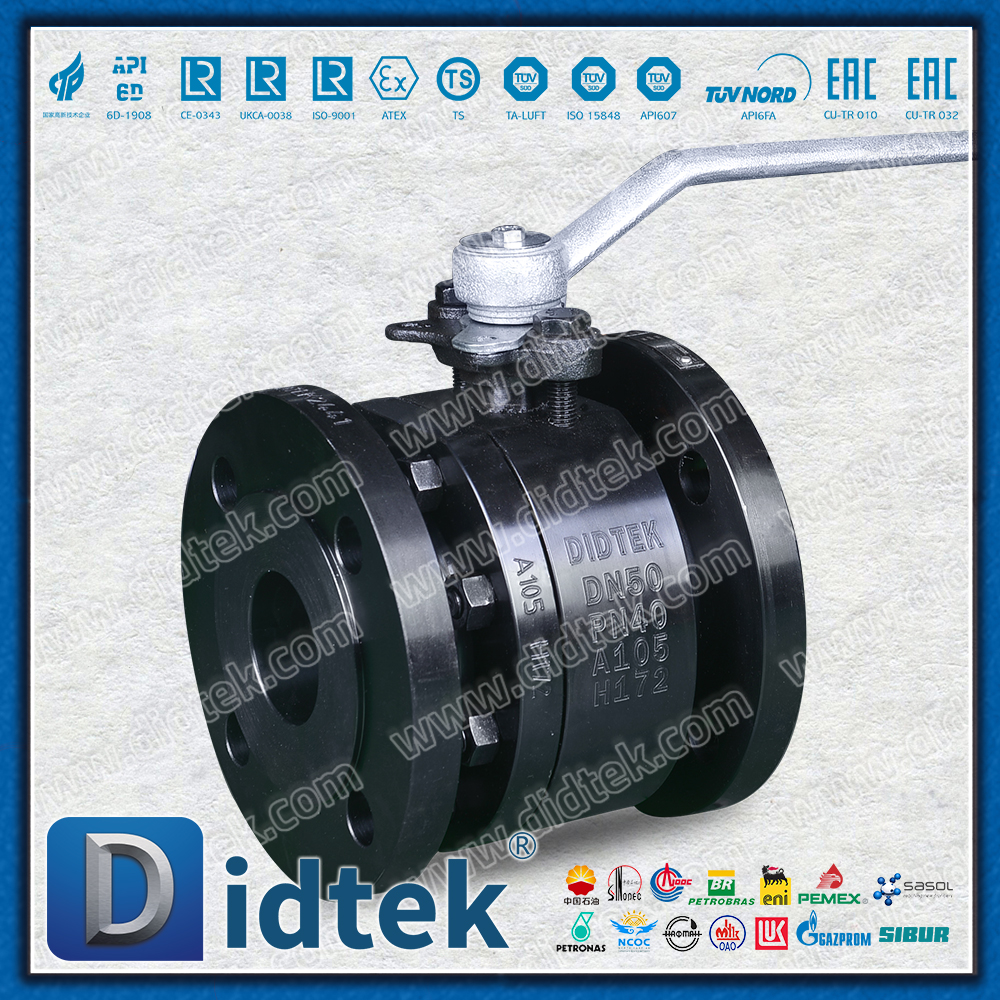

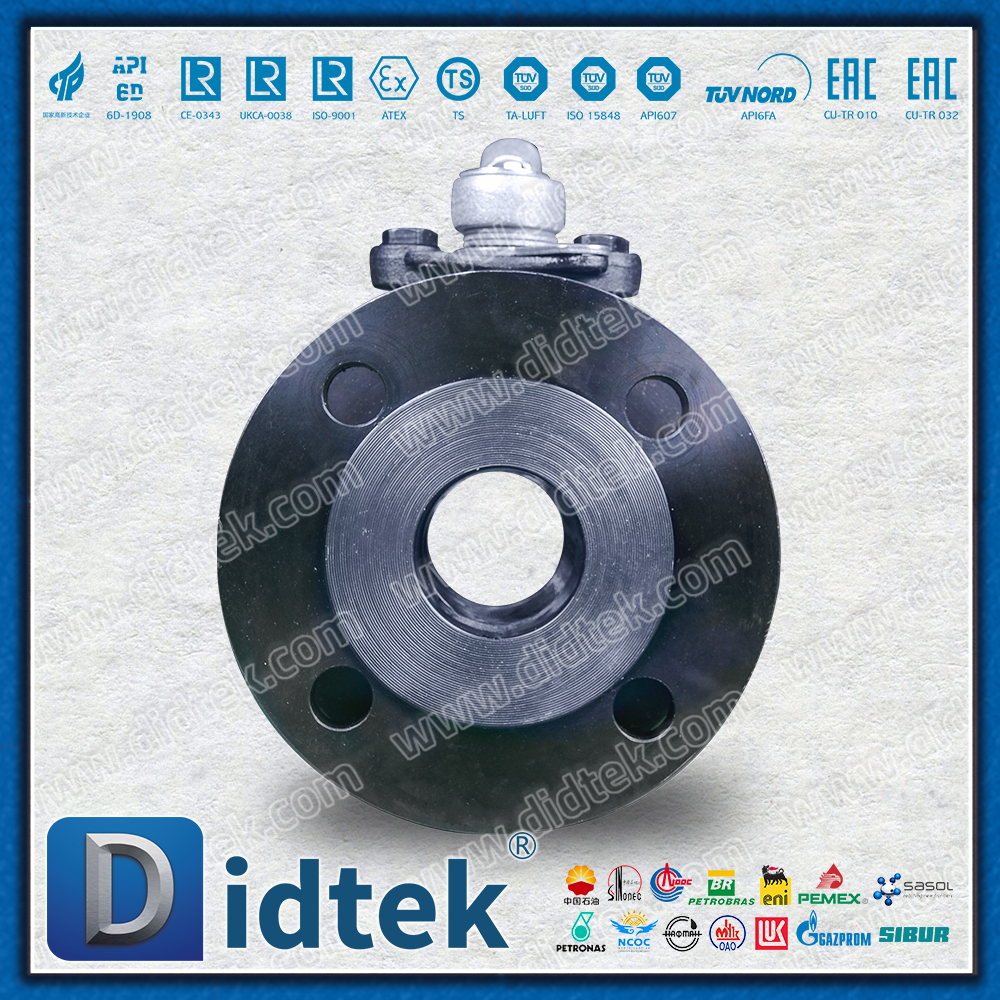

Geschmiedetes schwimmendes Kugelventil nach DIN-Norm SS304

Produktübersicht

Der DIN-Standard-Schwimmkugelhahn aus geschmiedetem Stahl SS304 ist ein hochwertiges Ventil, das streng nach der deutschen Industrienorm (DIN) hergestellt wird. Das Produkt verfügt über eine optimierte Kombination aus Ventilkörpern aus geschmiedetem Stahl und Innenkomponenten aus Edelstahl SS304, kombiniert mit einem schwimmenden Kugelstrukturdesign. Es gewährleistet Druckfestigkeit und Korrosionsbeständigkeit und bietet gleichzeitig zuverlässige Flüssigkeitskontrolllösungen für Branchen wie Chemietechnik, Lebensmittel und Pharmazie.

Technische Spezifikationen

Produktmerkmale

1. Einhaltung der DIN-Norm

Präzise Abmessungen: Die Baulängen- und Flanschmaße orientieren sich strikt an der DIN-Norm

Starke Austauschbarkeit: Perfekt abgestimmt auf europäische Standard-Rohrleitungssysteme

Druckzertifizierung: Dichtheitsprüfung nach DIN EN 12266-1 Klasse A bestanden

2. Innenteile aus Edelstahl SS304

Umfassende Korrosionsbeständigkeit: Alle medienberührten Bauteile bestehen aus Edelstahl SS304

Hygieneleistung: Die Oberflächenrauheit der Innenteile Ra ≤ 0,8 μm (Spiegelpolieren ist optional)

Verschleißfest und langlebig: Die Oberfläche der Kugel ist verchromt oder chemisch vernickelt

3. Vorteile von Ventilkörpern aus geschmiedetem Stahl

Hochfeste Struktur: Zugfestigkeit ≥ 485 MPa, ausgezeichnete Schlagzähigkeit

Sicher und zuverlässig: Keine Gussfehler, höhere Drucktragsicherheit

Leichtbauweise: 20 % leichter als Ventile aus Gussstahl gleicher Qualität

4. Optimierung der schwebenden Kugelstruktur

Automatische Druckabdichtung: Der mittlere Druck drückt die Kugel gegen den Ventilsitz und sorgt so für eine selbstverstärkende Abdichtung

Bidirektionale Dichtungsfähigkeit: Die sorgfältig ausgelegte Vorspannung gewährleistet eine zuverlässige bidirektionale Dichtung

Betrieb mit niedrigem Drehmoment: Für einen einfachen Betrieb werden Lager mit niedrigem Reibungskoeffizienten eingesetzt

Kernparameter

Druckstufe: PN10/16/25/40

Temperaturbereich: -20℃ bis +180℃

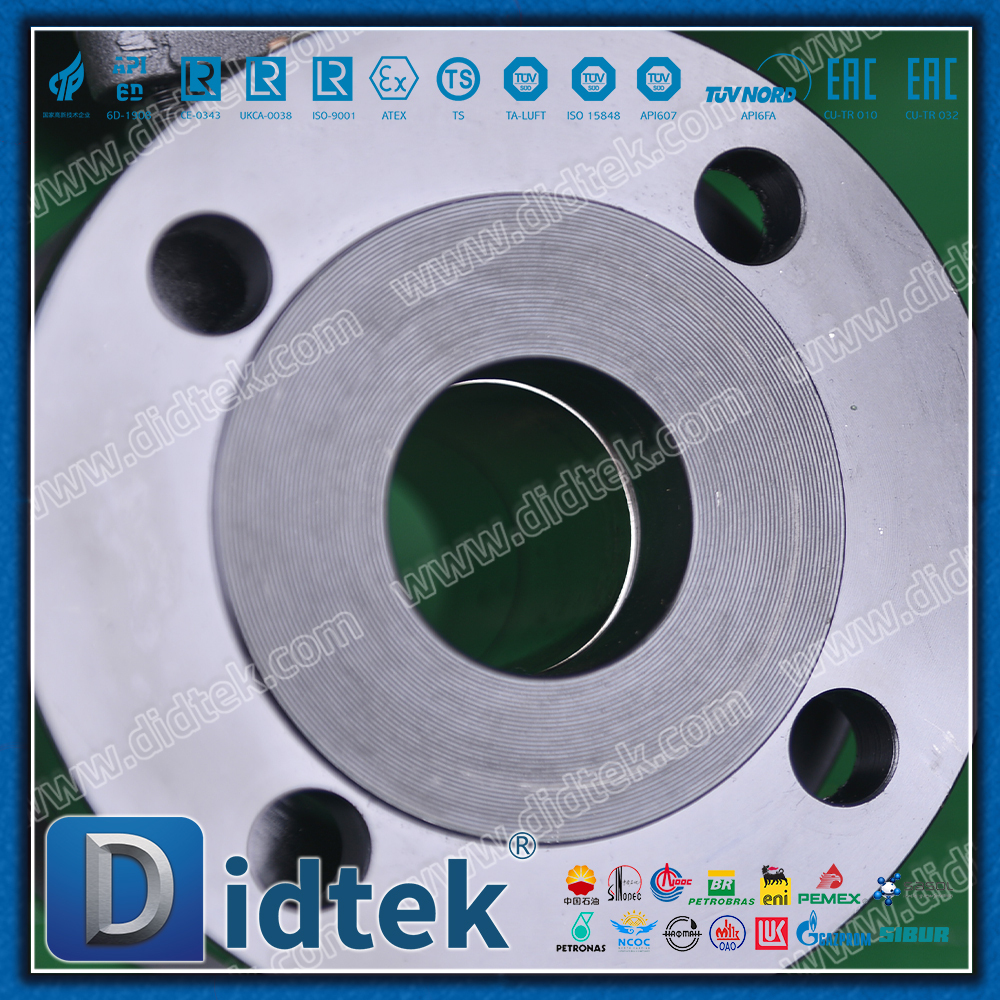

Anschlussart: DIN-Flansch (Form B1)

Ventilsitzmaterial: PTFE/verstärktes PTFE

Konstruktionsnorm: DIN EN 12516/17292

Prüfnorm: DIN EN 12266-1

Anwendungsgebiet

Chemischer Prozess: schwach korrosive Chemikalien, Prozesswassersystem

Lebensmittel und Pharmazeutika: Prozessrohrleitungen, Reinwassersysteme (Hygienezertifizierung erforderlich)

Allgemeine Industrie: Druckluft, Kühlkreislauf, Heizsysteme

Passende Ausrüstung: Pumpen- und Ventilgruppen, Druckbehälter, Wärmetauscherausrüstung

Zusammenfassung

Der schwimmende Kugelhahn aus geschmiedetem Stahl nach DIN-Norm SS304 bietet industriellen Anwendern durch die perfekte Kombination aus strengen deutschen Normen, hochwertigen Materialkombinationen und präzisen Herstellungsprozessen Folgendes:

Normkonformität: Vollständige Konformität mit DIN-Normen, um die Universalität auf dem europäischen Markt sicherzustellen

Zuverlässige Abdichtung: SS304-Innenkomponenten + PTFE-Ventilsitz, wodurch langfristig keine Leckage entsteht

Wirtschaftlich und praktisch: Der Ventilkörper aus geschmiedetem Stahl optimiert die Kosten und gewährleistet gleichzeitig die Leistung

Bequeme Wartung: Das standardisierte Design ermöglicht einen einfachen und schnellen Austausch von Ersatzteilen

Dieses Produkt ist eine ideale Wahl für Anwendungen, die Qualitätsstandards anstreben, die Einhaltung der DIN-Norm und ein hohes Preis-Leistungs-Verhältnis erfordern und zuverlässige Flüssigkeitskontrollgarantien für moderne Industrieprozesse bieten.
