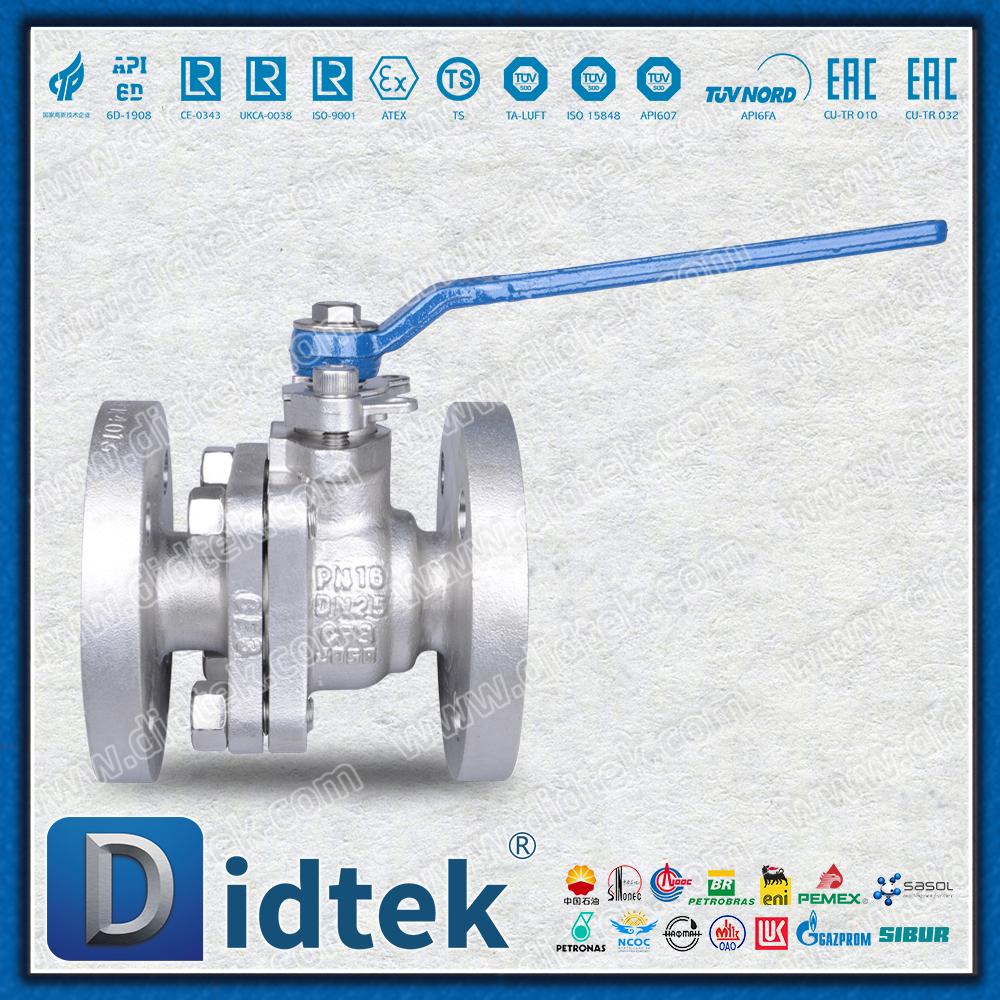

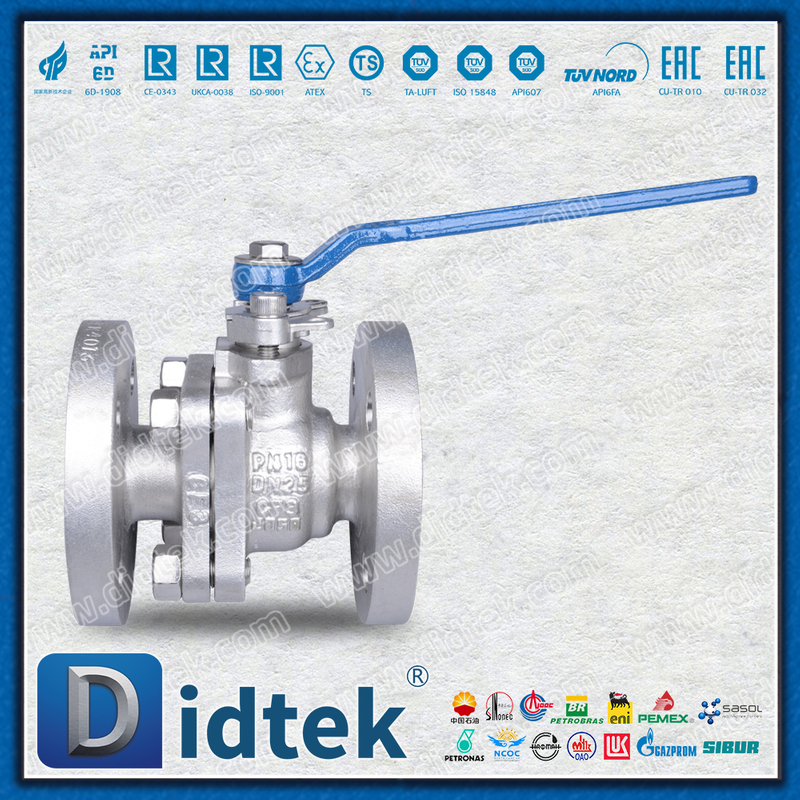

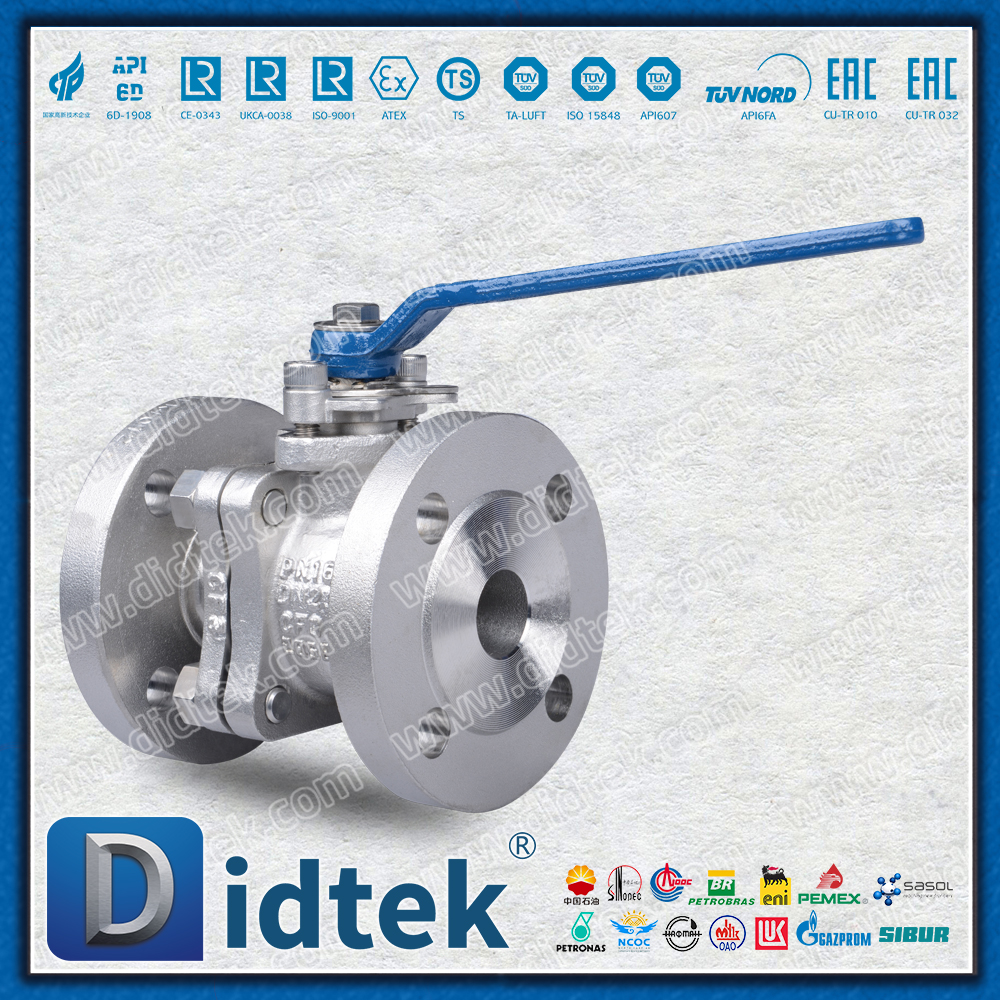

DIN/EN Edelstahl-Schwimmkugelhahn mit Metallsitz und Ausblasschutz

Kernproduktpositionierung

Ein schwimmender Kugelhahn aus Edelstahl, der streng nach den europäischen DIN/EN-Normen hergestellt wird und über ein hartes Metalldichtungspaar und eine eigensichere Anti-Blowout-Ventilschaftkonstruktion verfügt. Dieses Produkt wurde speziell für raue Arbeitsbedingungen wie hohe Temperaturen, Verschleiß und gefährliche Medien entwickelt. Es gewährleistet eine hervorragende Dichtleistung und bietet gleichzeitig ein Höchstmaß an Betriebssicherheit.

Einzelheiten zu den technischen Spezifikationen

Kerndesignmerkmale

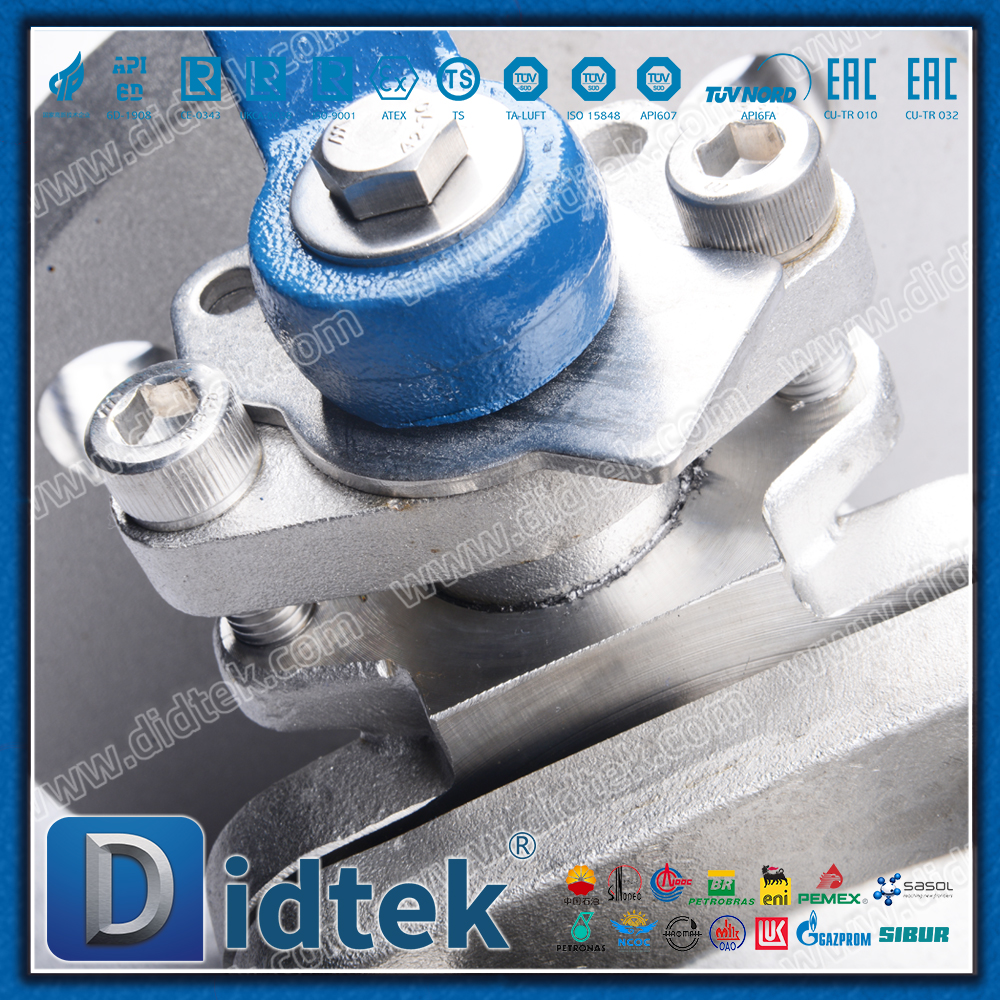

1. Eigensicherer Anti-Blowout-Ventilschaft

Ventilschaft mit T-förmiger Struktur: Die Verbindung zwischen dem Ventilschaft und der Kugel weist ein großes T-förmiges Strukturdesign auf. Selbst wenn der Ventilhohlraum ungewöhnlich überdruckt ist oder die Packungsabdeckung versagt, kann dadurch sichergestellt werden, dass der Ventilschaft nicht durch den mittleren Druck aus dem Ventilgehäuse geblasen wird

Doppelte Sicherheitsgarantie: Die Kontaktfläche zwischen der Ventilschaftstufe und dem Ventilkörper ist präzise bearbeitet, um einen mechanischen Anschlag zu bilden, der eine zweite Schutzschicht bietet

Reibungsarmes Design: Die Oberfläche des Kontaktbereichs zwischen Ventilschaft und Packung wurde einer speziellen Behandlung unterzogen, um eine gute Abdichtung bei gleichzeitig niedrigem Betriebsdrehmoment zu gewährleisten

2. Hochleistungs-Metallhartdichtung

Mehrschichtiger Verbundaufbau

Grundschicht: Edelstahlsubstrat

Übergangsschicht: Pufferschicht aus einer Nickelbasislegierung

Arbeitsfläche: Wolframkarbid/Chromkarbid-Metallkeramikschicht

Oberflächenhärte: Die Härte der Dichtfläche kann HRC 68-72 erreichen

Selbstschleifende Funktion: Die Kugel und der Ventilsitz wirken beim Öffnungs- und Schließvorgang selbstschleifend und sorgen so für eine langfristige Dichtsicherheit

3. Halten Sie sich strikt an die DIN/EN-Normen

Maßliche Normung: Flanschabstände, Baulängen usw. entsprechen vollständig den Normen der DIN EN 558-Reihe

Druckreferenz: Die Druck-Temperatur-Bewertung richtet sich strikt nach der Norm DIN EN 12516

Prüfvorgabe: Führen Sie strenge Druckprüfungen und Leistungsnachweise gemäß der Norm DIN EN 12266-1 durch

4. Optimierung der schwebenden Kugelstruktur

Erhöhte Dichtkraft: Unter Einwirkung des mittleren Drucks drückt die Kugel automatisch in Richtung des Ventilsitzes am Auslassende und bildet so eine selbstverstärkende Dichtung

Bidirektionale Dichtungsfähigkeit: Die sorgfältig ausgelegte Vorspannung sorgt dafür, dass das Ventil eine zuverlässige bidirektionale Dichtung erreicht

Lager mit niedrigem Drehmoment: Durch die Verwendung von Lagermaterialien mit niedrigen Reibungskoeffizienten reduzieren sie das Betriebsdrehmoment erheblich

Ausführliche Erläuterung der Leistungsvorteile

Sicherheitsleistung

Absolute Sicherheit des Ventilschafts: Das Anti-Blowout-Design eliminiert vollständig das Risiko, dass der Ventilschaft herausfliegt, und schützt so die Sicherheit von Personal und Ausrüstung

Brandschutz: Die metallversiegelte Struktur ist von Natur aus feuerfest und nach API 607 ​​zertifiziert

Antistatisches Design: Integriertes Antistatikgerät, um sicherzustellen, dass der Widerstandswert zwischen Kugel und Ventilkörper den Standardanforderungen entspricht

Haltbarkeitsleistung

Hochtemperaturbeständigkeit: Die Metalldichtungsstruktur hält Hochtemperatur-Arbeitsbedingungen über 550 °C stand

Verschleißfest und korrosionsbeständig: Die superharte Dichtfläche in Kombination mit dem Ventilkörper aus Edelstahl hält Partikelverschleiß und mittlerer Korrosion stand

Langlebiges Design: Die Lebensdauer unter rauen Arbeitsbedingungen beträgt das 3- bis 5-fache der von weichdichtenden Ventilen

Vorteile bewahren

Modularer Aufbau: Wichtige Komponenten sind modular aufgebaut, was Wartung und Austausch erleichtert

Online-Wartung: Einige Strukturen unterstützen Online-Wartung, um Ausfallzeiten zu reduzieren

Standardisierte Ersatzteile: Entspricht den DIN/EN-Normen, Ersatzteile sind leicht zu beschaffen und weisen eine hohe Austauschbarkeit auf

Typische Anwendungsgebiete

Chemieingenieurwesen und Petrochemische Industrie

Hochtemperatur-Öl- und Gaspipeline

Katalysator-Fördersystem

Starke Kontrolle des Lösungsmittelmediums

Energie und Elektrizität

Dampfsystem eines Kraftwerks

Kesselspeisewasserleitung

Hochtemperatur-Rauchgasbehandlung

Metallurgie und Bergbau

Pipeline zur Förderung von Kohlenstaub

Zellstoffkontrollsystem

Hochtemperatur-Gasbehandlung

Spezialbranche

Müllverbrennung zur Stromerzeugung

Hochtemperatur-Wärmeübertragungsölsystem

Prozesspipelines unter rauen Betriebsbedingungen

Auswahl- und Konfigurationsleitfaden

Standardkonfiguration

Anti-Blowout-Ventilschaftsystem

Hartes Dichtungspaar aus Metall

Antistatisches Gerät

Brandschutzdesign

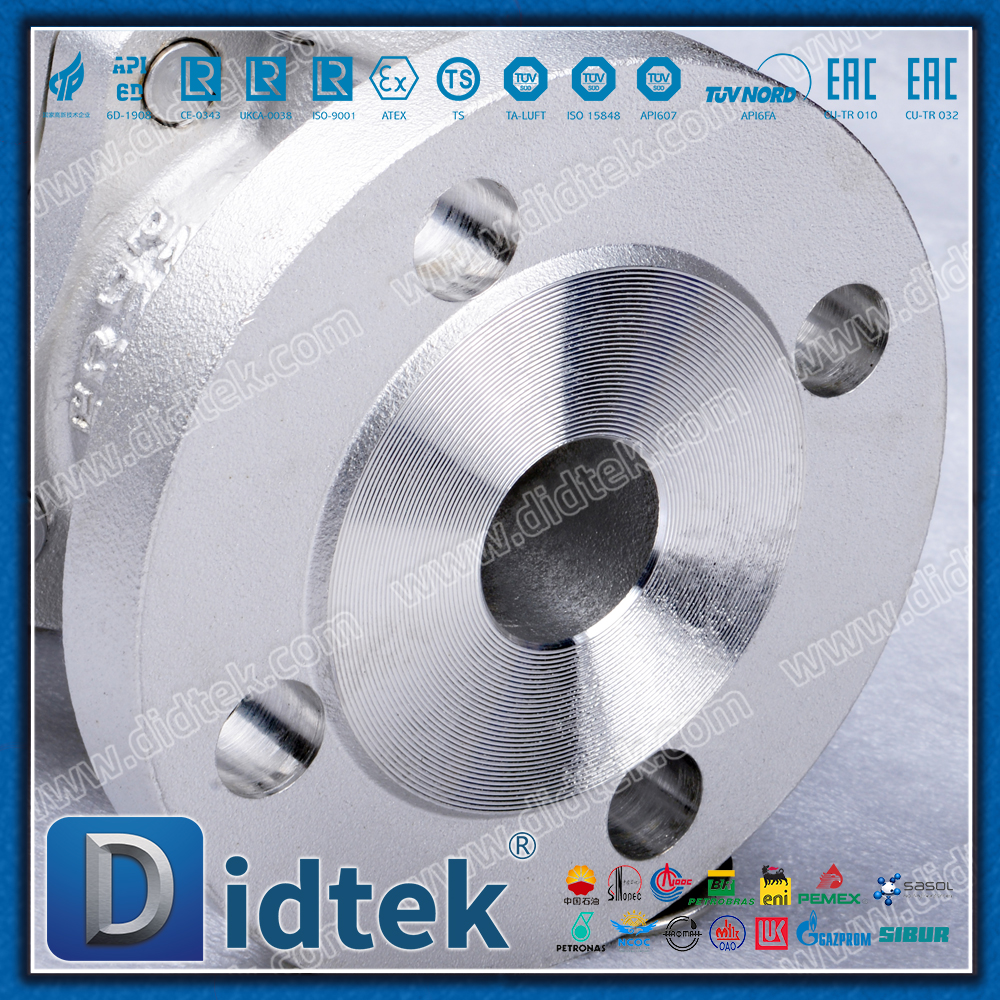

Flanschanschluss nach DIN-Norm

Optionale Konfiguration

Erweiterte Ventilabdeckung: Wird zur Isolierung bei hohen oder niedrigen Temperaturen verwendet

Aktuator: Schaltgetriebe/pneumatischer/elektrischer Aktuator

Verriegelungsvorrichtung: Wird zum sicheren Verriegeln des geöffneten und geschlossenen Zustands des Ventils verwendet

Spezialbeschichtung: Korrosionsschutz für den Innenhohlraum oder Spezialbehandlung für die Außenfläche

Entwässerung/Auslass: Ventilkörper-Auslassschnittstelle

Zusammenfassung des technischen Werts

Das DIN/EN-Standard-Edelstahl-Metallhartdichtungs-Schwimmkugelventil mit Anti-Blowout-Ventilschaft bietet industriellen Anwendern durch die perfekte Kombination aus eigensicherem Design und dem europäischen Standardsystem

Höchste Sicherheitsstufe: Durch das Anti-Blowout-Ventilschaftdesign werden größere Sicherheitsrisiken vollständig ausgeschlossen

Hervorragende Anpassungsfähigkeit an Arbeitsbedingungen: Die Metalldichtungsstruktur hält extremen Temperaturen und abrasiven Medien stand

Normkonformitätsgarantie: Vollständige Konformität mit DIN/EN-Normen zur Gewährleistung der Produktqualität und Austauschbarkeit

Lange Lebensdauer: Hochwertige Materialien und präzise Fertigung sorgen für einen langfristig zuverlässigen Betrieb

Dieses Produkt eignet sich besonders für kritische Anwendungspunkte mit extrem hohen Anforderungen an Sicherheit und Zuverlässigkeit, wie z. B. hohe Temperaturen, hoher Druck und gefährliche Medien. Es ist ein Sicherheitswächter für risikoreiche Arbeitsbedingungen in der Prozessindustrie.
