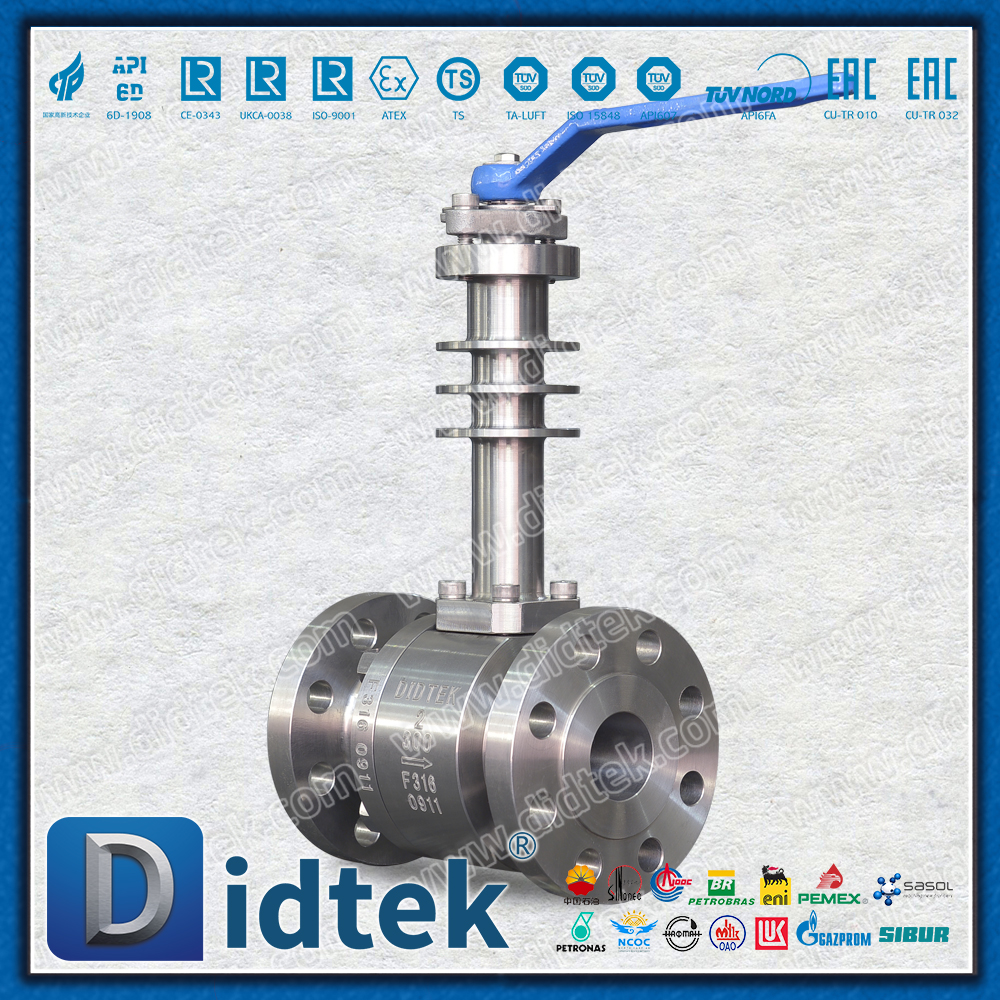

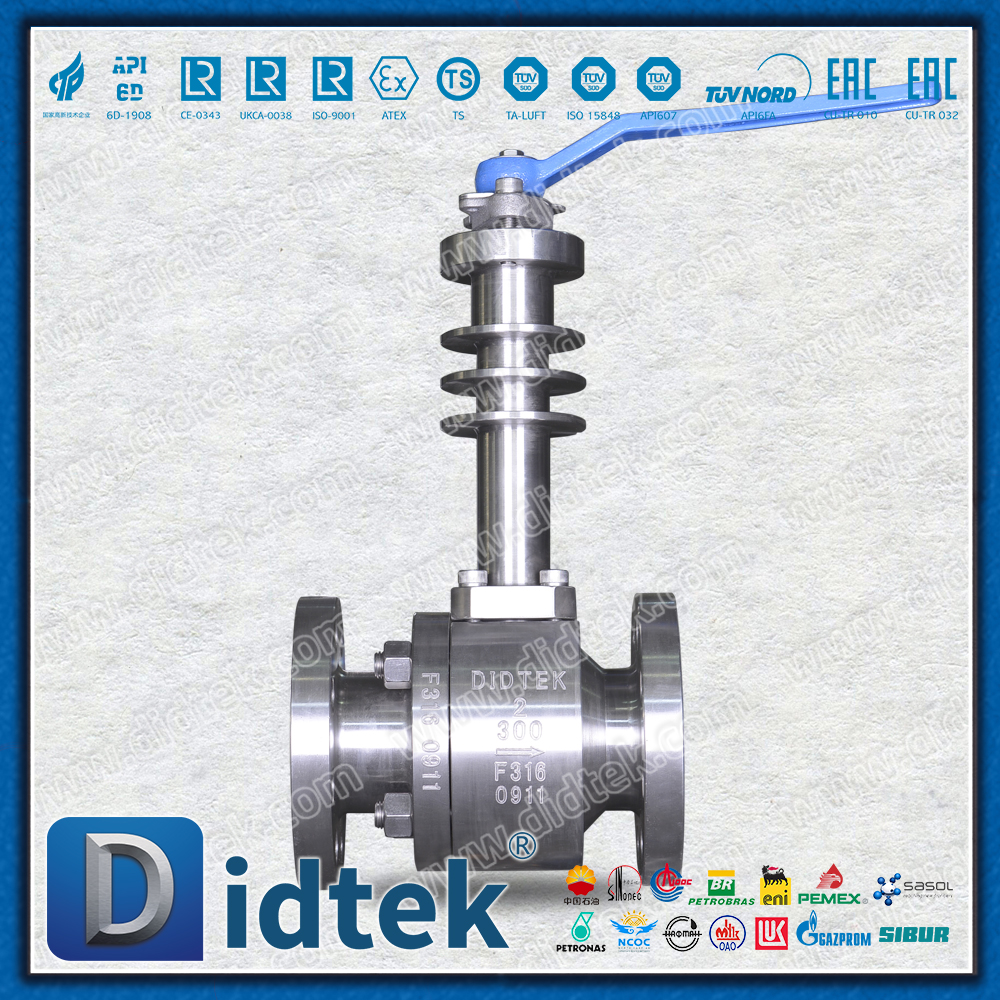

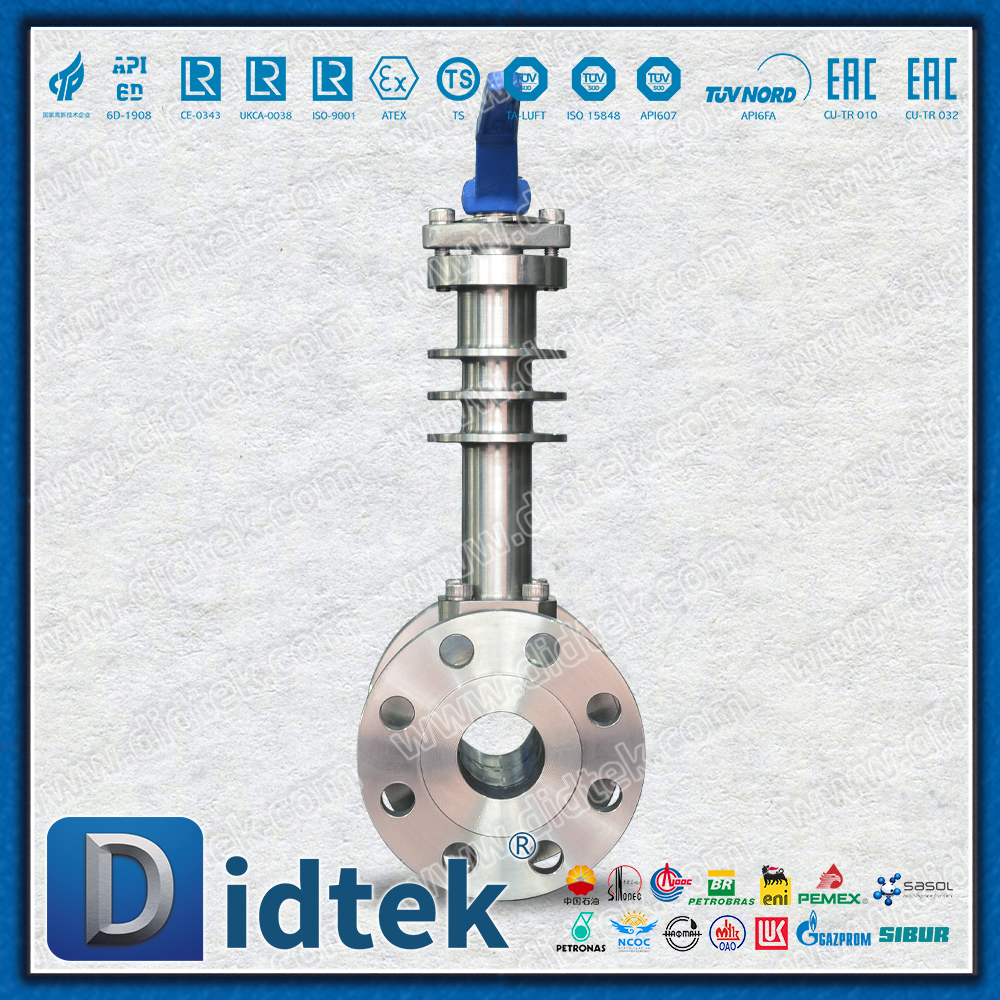

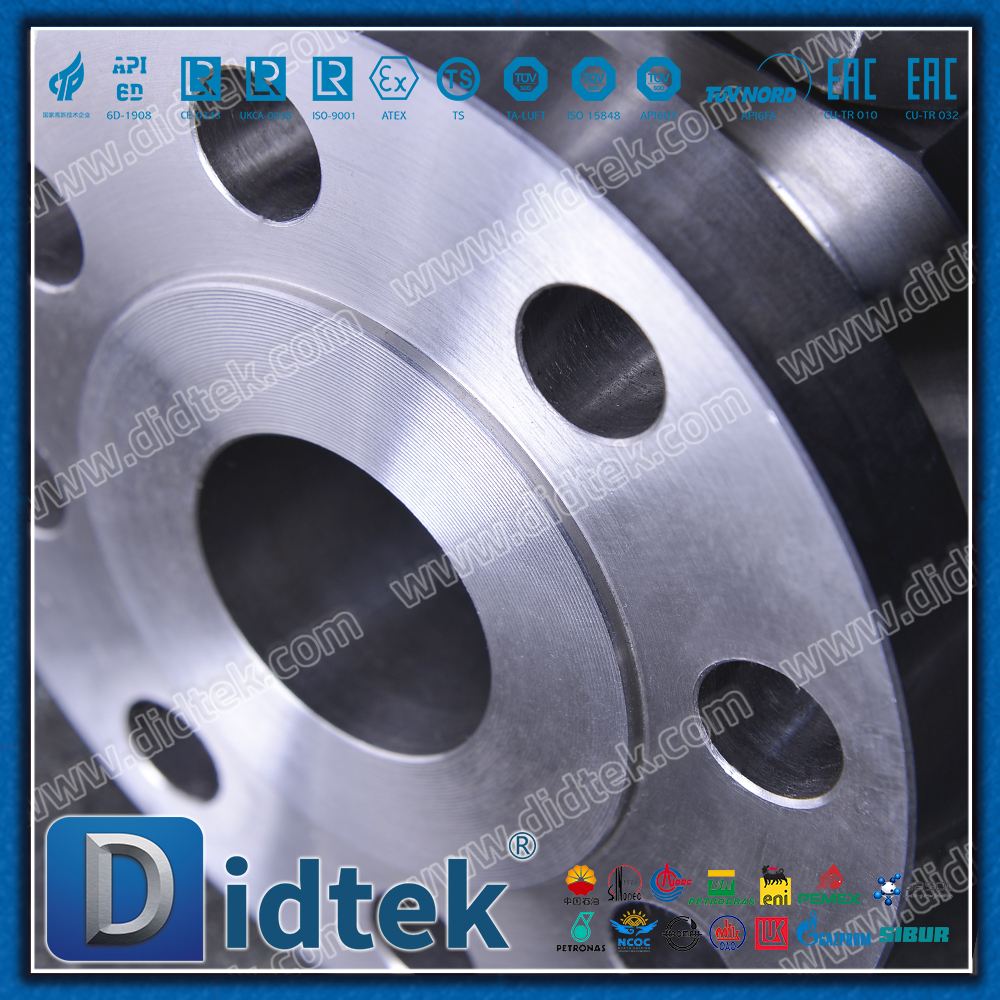

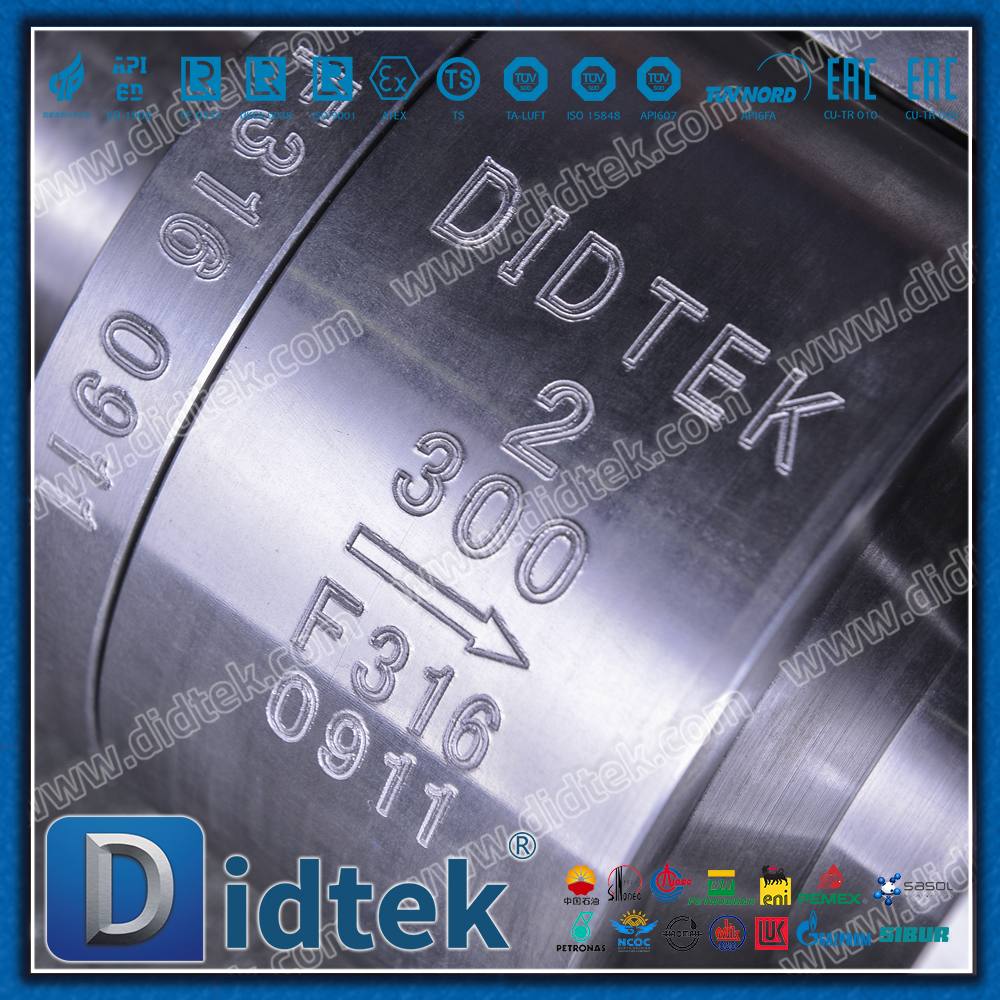

F316 545 ℃ Hochtemperatur-Kühlrippen-Metall-Metall-Schwimmkugelventil

Kernproduktpositionierung

Der spezielle Kugelhahn, der speziell für Arbeitsbedingungen bei extrem hohen Temperaturen entwickelt wurde, verfügt über einen Ventilkörper aus geschmiedetem Stahl ASTM A182 F316, integrierte Wärmeableitungsrippen und ein Metall-auf-Metall-Hartdichtungssystem. Es kann in einer Ultrahochtemperaturumgebung von 545 °C stabil betrieben werden und sorgt für eine sichere Abschaltung und zuverlässige Steuerung von Hochtemperaturmedien.

Parametertabelle der technischen Spezifikationen

Kerndesignmerkmale

1. Ultrahochtemperatur-Metallhartdichtungssystem

Dichtungspaar aus Speziallegierung

Kugel: F316-Basis + überschallgespritzte Stellite 6-Legierung

Ventilsitz: Inconel 718 federbelastet + Stellite 21 Dichtfläche

Wärmekompensationsdesign

Um den Unterschied in der Wärmeausdehnung bei hohen Temperaturen auszugleichen, wird eine Tellerfedergruppe eingesetzt

Stellen Sie sicher, dass der spezifische Siegeldruck während des gesamten Prozesses von Raumtemperatur bis 545 °C konstant bleibt

Oberflächenbehandlungsprozess

Die Dichtfläche ist spiegelpoliert auf Ra≤0,2μm

Härtegradientendesign: Oberfläche HRC 58–62, Substrat HRC 28–32

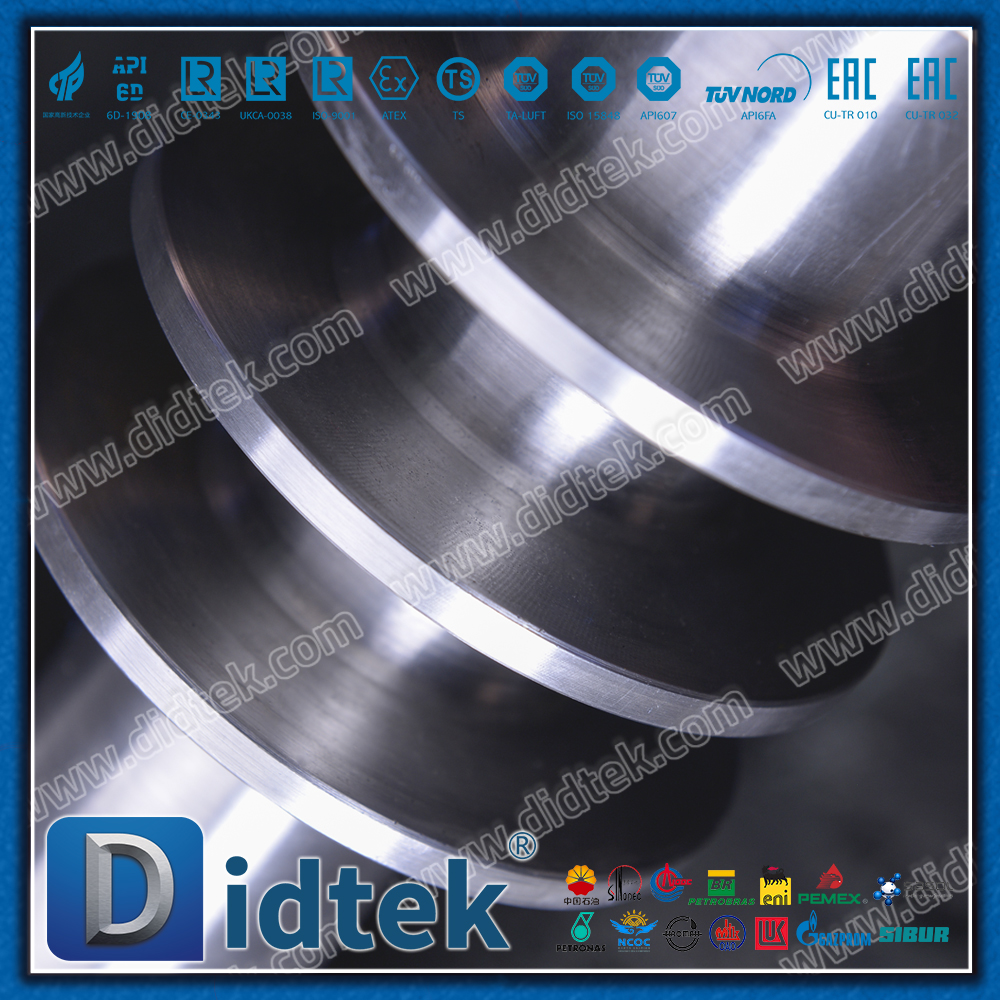

2. Integriertes Wärmeableitungslamellensystem

Hocheffizientes Wärmeableitungsdesign

Im Ventildeckelbereich sind radiale Wärmeableitungsrippen integriert, die die Wärmeableitungsfläche um 300 % vergrößern

Rippenform und -abstand optimiert durch Computational Fluid Dynamics (CFD)

Temperaturkontrolleffekt

Die Temperatur im Ventilschaftbereich wird um 200–250 °C reduziert (im Vergleich zu einem Design ohne Wärmeableitung).

Die Arbeitstemperatur der Stopfbuchse sollte unter 345 °C liegen

Strukturelle Integrität

Die Rippen und der Ventildeckel sind einstückig geschmiedet, ohne dass es zu einer thermischen Spannungskonzentration kommt

Es verfügt über eine hervorragende Thermoschockbeständigkeit und kann sich an häufige Temperaturschocks anpassen

3. Verbessertes Hochtemperatur-Verpackungssystem

Mehrschichtige Kombidichtung

Hauptdichtung: Verstärkter flexibler Graphitring mit einer Temperaturbeständigkeit von 650℃

Zwischendichtung: Balg-Sekundärdichtung aus Inconel 718

Staubdichte Abdichtung: Spezielle Keramikfaserdichtung

Automatischer Kompensationsmechanismus

Das Tellerfederpaket sorgt für eine kontinuierliche Klemmkraft

Unterstützen Sie die Online-Nachfüllung von Füllstoffen

Ausführliche Erläuterung der Leistungsvorteile

Hochtemperaturleistung

Materialstabilität: F316 kann über einen langen Zeitraum bei 545 °C verwendet werden, wodurch sichergestellt wird, dass die Ausfällung der σ-Phase kontrolliert wird

Dichtungszuverlässigkeit: Nach 1000 Temperaturwechseltests (Raumtemperatur ↔545℃) behält es immer noch den Dichtungsgrad ANSI B16.104 Klasse V bei

Betriebsstabilität: Die Drehmomentänderungsrate bei hohen Temperaturen beträgt weniger als 15 %

Wärmeableitungsleistung

Gemessene Daten

Wenn die Mediumstemperatur 545 °C beträgt, beträgt die Temperatur im Bereich der Ventilschaftpackung ≤345 °C

Die Temperatur der Aktuator-Installationsschnittstelle beträgt ≤200℃

Lebensdauer

Die Lebensdauer der Packung wird um das 3- bis 5-fache verlängert

Die Lebensdauer des Lagersystems wird um das 2- bis 3-fache verlängert

Sicherheitsleistung

Brandschutz: Brandtest nach API 607 ​​Version 4 bestanden

Antistatisches Design: Hochtemperatur-Antistatiksystem, Widerstandswert < 10 Ω

Notdichtung: Standardmäßig mit einem Not-Dichtmittel-Einspritzsystem ausgestattet

Typische Anwendungsgebiete

Petrochemische Industrie

System zur Reaktionsregeneration einer katalytischen Crackeinheit

Hochtemperatur-Öl- und Gaspipelines für Delayed Coking-Anlagen

Einlass- und Auslassleitungen des Ethylen-Spaltofens

Energie und Strom

Das Hauptdampfsystem ultraüberkritischer Einheiten

Abgassystem einer Gasturbine

Ein- und Auslass des Abhitzekessels

Metallurgische Industrie

System zur Rückgewinnung von Koksofengas

Hochtemperatur-Rauchgasreinigungssystem

Medienkontrolle in Wärmebehandlungsöfen

Spezialgebiete

Solarthermisches Stromerzeugungssystem

Hilfssystem eines Kernkraftwerks

Hochtemperatur-Wärmeträgersystem für chemische Prozesse

Zusammenfassung

Der schwimmende Kugelhahn F316 mit Hochtemperatur-Wärmeableitungsrippe und Hartdichtung aus Metall bietet durch mehrdimensionale Innovationen in der Materialwissenschaft, dem thermodynamischen Design und der Dichtungstechnologie Folgendes:

Extremtemperaturbeständigkeit: Stabiler Betrieb bei ultrahohen Temperaturen von 545 °C

Revolutionäre Wärmeableitungslösung: Integrierte Wärmeableitungsrippen sorgen für die Temperatursicherheit wichtiger Komponenten

Zuverlässige Dichtungsgarantie: Das spezielle Legierungsdichtungssystem ist für extreme Arbeitsbedingungen geeignet

Lange Lebensdauer: Bei hohen Temperaturen erhöht sich die Lebensdauer um das 3- bis 5-fache

Anwendbare Kundengruppen: Kritische Rohrleitungssysteme unter Ultrahochtemperaturbedingungen in Branchen wie Petrochemie, Energie und Metallurgie.
