F51 Duplex-Edelstahl-Doppeltwirkender pneumatischer Stellantrieb, geschmiedeter schwimmender Kugelhahn mit Metallsitz

Kernproduktpositionierung

Bei diesem Produkt handelt es sich um eine High-End-Industrieventillösung, die hervorragende Korrosionsbeständigkeit, überragende Strukturfestigkeit und intelligente automatische Steuerung vereint. Es wurde speziell für extrem raue Arbeitsbedingungen entwickelt und integriert perfekt das F51-Duplex-Edelstahlmaterial, die Metallhartdichtungstechnologie, das Schmiedeverfahren für geschmiedeten Stahl und einen doppeltwirkenden pneumatischen Antrieb und ist damit die ultimative Wahl für Bereiche wie Chemietechnik, Öl und Gas sowie Schiffstechnik.

Detaillierte technische Spezifikationen

Hauptmerkmale und Vorteile

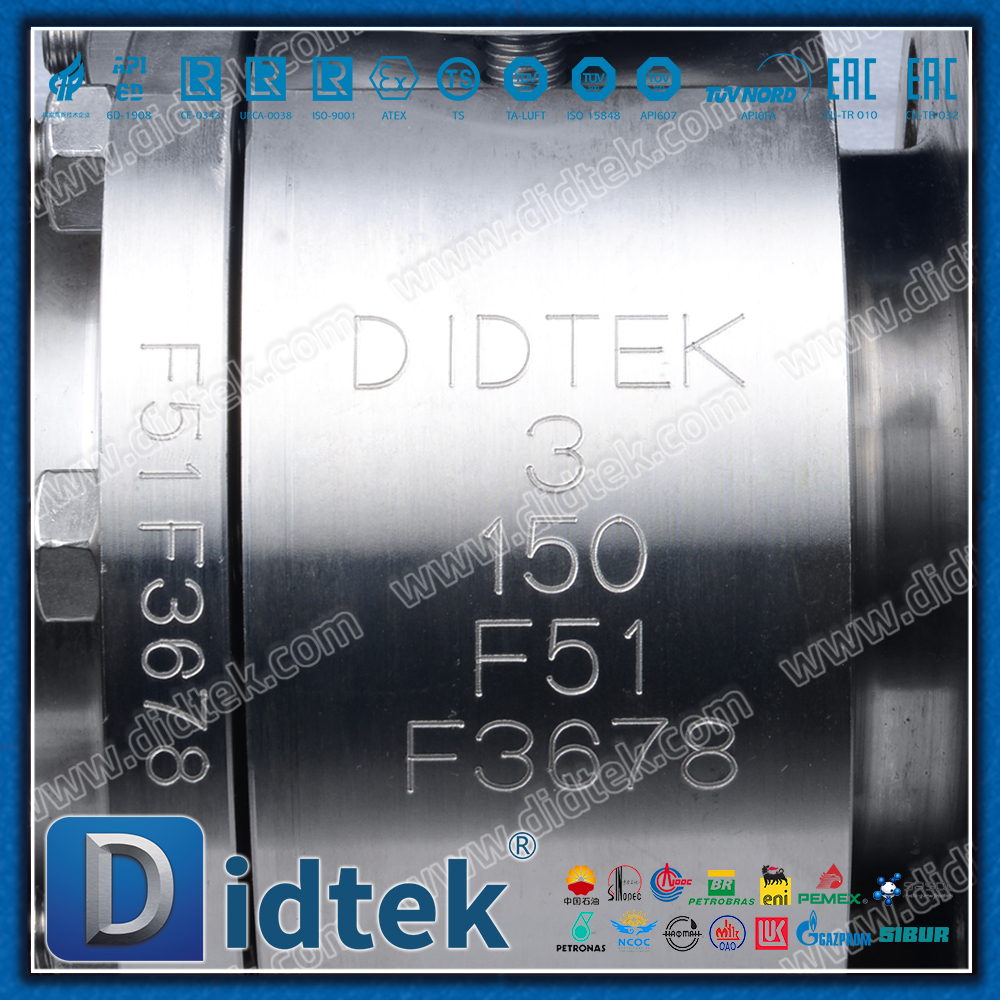

1. F51-Duplex-Ventilkörper aus Edelstahl

Hervorragende Korrosionsbeständigkeit: Reich an Chrom (22 %), Molybdän (3 %) und Nickel (5,5 %), weist es eine ausgezeichnete Beständigkeit gegen Chlorid-Spannungskorrosionsrisse, Lochfraß und Spaltkorrosion auf und seine Korrosionsbeständigkeit ist deutlich besser als die von Edelstahl 316L.

Hohe Festigkeit und Zähigkeit: Die Zugfestigkeit erreicht 620–795 MPa, was doppelt so hoch ist wie bei standardmäßigem austenitischem Edelstahl, und sorgt für eine höhere strukturelle Integrität und Druckfestigkeit.

Wirtschaftliche Praktikabilität: In den meisten korrosiven Umgebungen sind die Lebenszykluskosten niedriger als die von hochwertigem austenitischem Edelstahl und bieten ein hervorragendes Preis-Leistungs-Verhältnis.

2. Hartdichtungssystem aus Metall

Hohe Temperaturbeständigkeit und Verschleißfestigkeit: Die Dichtfläche besteht aus Speziallegierungen (z. B. Stellit), die einer Dauerbetriebstemperatur von bis zu 425 °C standhalten und der Erosion und dem Verschleiß fester Partikel im Medium wirksam widerstehen.

Brandschutzdesign: Entspricht der API 607-Norm. Im Extremfall eines Brandes kann das Metalldichtungspaar nach dem Versagen der weichen Hilfsdichtung immer noch eine wirksame Abdichtung bilden, um eine Ausbreitung der Katastrophe zu verhindern.

Lange Lebensdauer: Unter rauen Arbeitsbedingungen wie hohen Temperaturen und Verschleiß übertrifft die Lebensdauer die herkömmlicher weichdichtender Ventile bei weitem.

3. Schmiedestahlherstellungsprozess

Dichte und zuverlässige Struktur: Durch das Schmieden werden häufige Fehler wie Poren und Sandlöcher in Gussteilen beseitigt, und die Kornflussrichtung ist vernünftiger, was zu einer höheren mechanischen Festigkeit und Schlagzähigkeit führt.

Hervorragende Druckbelastbarkeit: Geeignet für Rohrleitungssysteme mit höheren Druckstufen und bietet so eine höhere Sicherheit.

Qualitätskonsistenz: Das Schmiedematerial ist gleichmäßig, die Leistung ist stabil und es ist für kritische Arbeitsbedingungen geeignet.

4. Doppeltwirkender pneumatischer Antrieb

Schnelles Öffnen und Schließen mit hoher Frequenz: Durch die Verwendung von Druckluft zur Hin- und Herbewegung des Kolbens kann das Ventil schnell geöffnet und geschlossen werden (normalerweise innerhalb weniger Sekunden), wodurch es für Anwendungen geeignet ist, die häufige Betätigungen oder schnelles Absperren erfordern.

Hohe Zuverlässigkeit: Einfache und robuste Struktur, bequeme Wartung und zuverlässige Leistung in rauen Industrieumgebungen.

Bidirektionale Steuerung: Durch die Konfiguration eines Fünfwege-Magnetventils mit zwei Positionen lässt sich leicht eine präzise bidirektionale Steuerung des „Öffnens“ und „Schließens“ des Ventils erreichen und es lässt sich leicht in ein Automatisierungssystem integrieren.

Flexible Konfiguration: Es kann optional mit einem einfachwirkenden Federrücklaufmodul ausgestattet werden, um zu einem „ausfallsicheren“ Aktuator aufzurüsten, der bei Gasverlust automatisch in den voreingestellten sicheren Zustand zurückkehrt.

5. Schwimmende Kugelstruktur und doppelte Abdichtung

Automatische druckunterstützte Abdichtung: Unter Einwirkung des Mitteldrucks verschiebt sich die Kugel leicht in Richtung des Ventilsitzes am Austrittsende und wird komprimiert, wodurch eine selbstdichtende Dichtung entsteht. Je höher der Druck, desto zuverlässiger ist die Abdichtung.

Bidirektionale Blockierung und Entladung: Das Design ermöglicht eine bidirektionale Abdichtung und hat die Funktion einer sicheren Druckentlastung im Hohlraum des Ventilkörpers.

Typische Anwendungsgebiete

Öl und Gas: Offshore-Plattformen, Öl- und Gaspipelines, saure Umgebungen mit Schwefelwasserstoff.

Chemieingenieurwesen und Petrochemie: Transport und Handhabung verschiedener stark korrosiver Chemikalien (wie Chloride, Säuren und Laugen).

Ozean und Schiffe: Meerwasserkühlsysteme, Ballastwassersysteme, Meerwasserentsalzungsgeräte.

Energie- und Umweltschutz: Rauchgasentschwefelungsanlagen (REA), Abwasserbehandlung, Kontrolle von Hochdruck- und stark korrosiven Medien.

Zusammenfassung

Der doppelwirkende, pneumatische, metallgedichtete schwimmende Kugelhahn aus geschmiedetem Stahl F51 ist eine umfassende Hochleistungslösung, die Korrosionsbeständigkeit, hohe Temperaturbeständigkeit, Verschleißfestigkeit, hohe Druckbeständigkeit und automatische Steuerung vereint. Es eignet sich besonders für Umgebungen mit hoher Korrosion, hohem Druck und hoher Gefahr, denen herkömmlicher Edelstahl nicht standhalten kann. Es bietet Kunden die ultimative Ventilauswahl, die eine extrem lange Lebensdauer, extrem niedrige Wartungskosten und eine hohe Betriebszuverlässigkeit vereint. Es ist eine unverzichtbare Schlüsselausrüstung in modernen chemischen Prozessen und anspruchsvollen industriellen Anwendungen.
