Produktübersicht

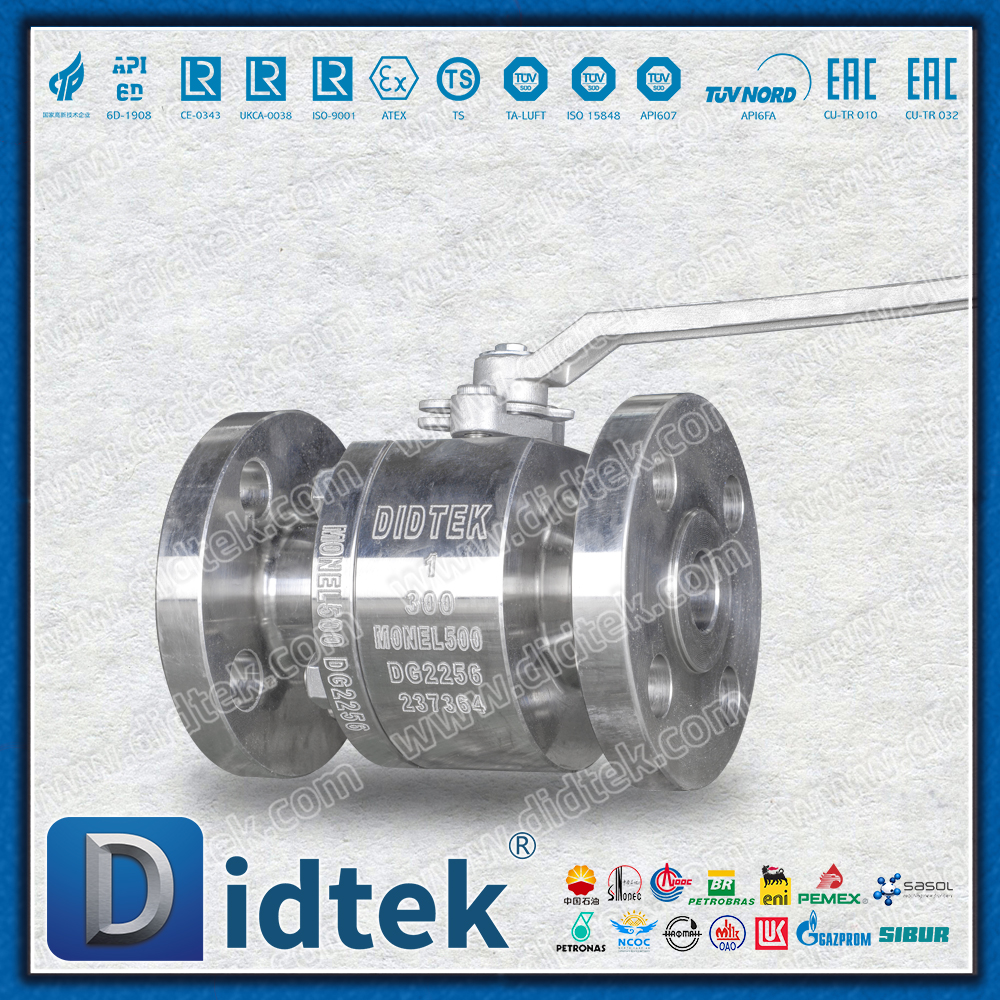

Der korrosionsbeständige schwimmende Kugelhahn aus geschmiedetem Stahl von Monel Marine ist ein hochwertiges Spezialventil, das speziell für raue Meeresumgebungen entwickelt wurde. Durch die Verwendung einer Monel-Nickel-Kupfer-Legierung (UNS N04400) als Kernmaterial in Kombination mit der Schmiedeformtechnologie und der schwimmenden Kugelstruktur bietet es hervorragende Korrosionsbeständigkeit und zuverlässige Betriebsleistung in Hochdruck- und stark korrosiven Unterwasserumgebungen und ist damit die ultimative Lösung für U-Boot-Pipelinesysteme, Offshore-Plattformen und die Schiffstechnik.
Technische Spezifikationen
| Parameterkategorie | technische Spezifikation |
| Ventilkörpermaterial | UNS N04400 (Monel 400) Nickel-Kupfer-Legierung |
| Druckstufe | Klasse 150–1500 (PN16–PN250) |
| Temperaturbereich | -196℃ bis +480℃ |
| Verbindungsmethode | RF-Flansch/RTJ-Ringverbindung/Stumpfschweißende |
| Strukturelle Form | Schwimmender Kugelhahn aus geschmiedetem Stahl |
| Kugelförmiges Material | Monel 400 + Überschallspritzen von Wolframcarbid |
| Ventilsitzdichtung | verbesserte PTFE/Metalldichtung/PPL |
| Ventilschaftmaterial | Monel K500 (alterungsgehärtet) |
| Designstandard | API 6D/API 6A/ASME B16.34 |
| Anwendbarer Standard | NORSOK M-630 / DNVGL-RU-UPTP |
Produktmerkmale
1. Hervorragende Leistung der Monel-Nickel-Kupfer-Legierung
Ultimative Beständigkeit gegen Meerwasserkorrosion
Hoher Nickel- (≥63 %) und Kupfergehalt (28–34 %).
Die Beständigkeit gegenüber Meerwasserkorrosion beträgt weniger als 0,025 mm pro Jahr
Hervorragende Beständigkeit gegen Spannungsrisskorrosion durch Chloridionen
Hervorragende mechanische Eigenschaften
Zugfestigkeit ≥ 480 MPa
Streckgrenze ≥ 240 MPa
Dehnung ≥ 35 %
2. Spezialisiertes Design für Unterwasserumgebungen
Anpassungsfähigkeit unter hohem Druck
Maximale Arbeitswassertiefe: 3.000 Meter
Gegen äußeren Druck beständiges Design, um Verformungen unter Tiefseedruck zu verhindern
Spezielle Druckausgleichsstruktur
Verbesserung des Korrosionsschutzes
Kathodenschutzkompatibles Design
Anti-Anhaftungsbehandlung für Meeresorganismen
Entwickelt, um Korrosion durch Meerwasserdurchfluss zu widerstehen
3. Schmiedeumformprozess
Dichtes Material
Die Korngröße des Schmiedestücks beträgt ≥ Güteklasse 6
Keine Gussfehler und die Lebensdauer wird um 50 % erhöht
Es verfügt über eine ausgezeichnete Isotropie und gleichmäßige Leistung
Stabile Qualität
Die Schwankungsbreite der Materialeigenschaften beträgt weniger als 5 %
Hervorragende Chargenkonsistenz
4. Schwimmende Kugel-Hochdruckdichtung
Selbstverstärkende Dichtung
Der mittlere Druck drückt die Kugel so, dass sie gegen den Ventilsitz drückt. Je höher der Druck, desto zuverlässiger ist die Abdichtung
Halten Sie ANSI B16.104-Dichtungen der Klasse VI bei einem Nenndruck von 1500 LB aufrecht
Bidirektionale Versiegelungskapazität
Die sorgfältig ausgelegte Vorspannung gewährleistet eine zuverlässige bidirektionale Abdichtung
Testen Sie über API 6A PR2
5. Besondere Eigenschaften des Meeresbodens
Langanhaltende Schmierung
Tiefsee-Spezialschmierfett, beständig gegen Wassererosion
Der Schmierzyklus beträgt ≥5 Jahre
Design zur Verhinderung von Wasserstoffversprödung
Beständigkeit gegen Wasserstoffversprödung unter kathodischen Schutzbedingungen
Der wasserstoffinduzierte Cracktest hat NACE TM0284 bestanden
Anwendungsgebiet
1. Unterseeische Öl- und Gasfelder
Unterwasser-Ölförderbaumsystem
Unterwasser-Verteilergerät
Unterwasser-Produktionssystem
2. Meerestechnik
Meerwasser-Hebesystem
Unterwasserwasser-Injektionsgerät
Offshore-Plattform-Prozesssystem
3. Schiffbau
Meerwassersystem für Kriegsschiffe
Ballastsystem für Handelsschiffe
Spezielle Schiffspipeline
4. Spezielle Anwendungen
Ausrüstung zur Tiefseeerkundung
Meereswissenschaftliche Forschungseinrichtungen
Meeresbodenabbausystem
Zusammenfassung
Der korrosionsbeständige schwimmende Kugelhahn aus geschmiedetem Stahl von Monel Marine bietet durch die perfekte Kombination hochwertiger korrosionsbeständiger Materialien, professionellem Marine-Design und strengen Fertigungsstandards Benutzern im Marine-Engineering Folgendes:
Ultimative Korrosionsbeständigkeit: Die Lebensdauer wird in rauen Meerwasserumgebungen um das Fünffache erhöht
Zuverlässige Tiefseeleistung: Optimiert für die Meeresbodenumgebung
Lange Lebensdauer: Auf 30 Jahre ausgelegt, mit den niedrigsten Wartungskosten
Umfassende Standardzertifizierungen: Vollständige API-, DNVGL- und NORSOK-Zertifizierungen
Dieses Produkt ist eine ideale Wahl für Unterwasseröl- und -gasfelder, Schiffstechnik und Schiffssysteme. Mit seiner hervorragenden Korrosionsbeständigkeit und zuverlässigen Qualität bietet es eine sichere und zuverlässige Garantie für die Entwicklung der Meeresressourcen.
| Marke | DIDTEK |
| Struktur | Ball |
| Ventilmaterial | Didtek liefert Gussstahl, Edelstahl, Sonderlegierungen, CI, DI usw |
| Ventiltyp | Didtek produziert Kugelhahn |
| Ventiltest | 100 % mengengeprüft vor der Auslieferung |
| Ventilgarantie | 18 Monate nach Lieferung und 12 Monate nach Installation |
| Ventilstruktur | Kugelhahn |
| Ventillieferung | 15 - 30 Tage |
| Ventilprobe | Muster erhältlich bei Didtek Valve |
| Ventilfarbe | Kundenwunsch |
| Ventilpackung | Sperrholzgehäuse für Kugelhahn |
| Mindestbestellmenge | 1 Satz |
| Ventilzertifikat | API6D/CE/ISO9001/ISO14001 |
| Herkunftsort | Zhejiang, China (Festland) |
| Lieferdetails: | Der Versand erfolgt innerhalb von 15–30 Tagen nach Zahlungseingang |
| Port | Shanghai oder Ningbo |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
