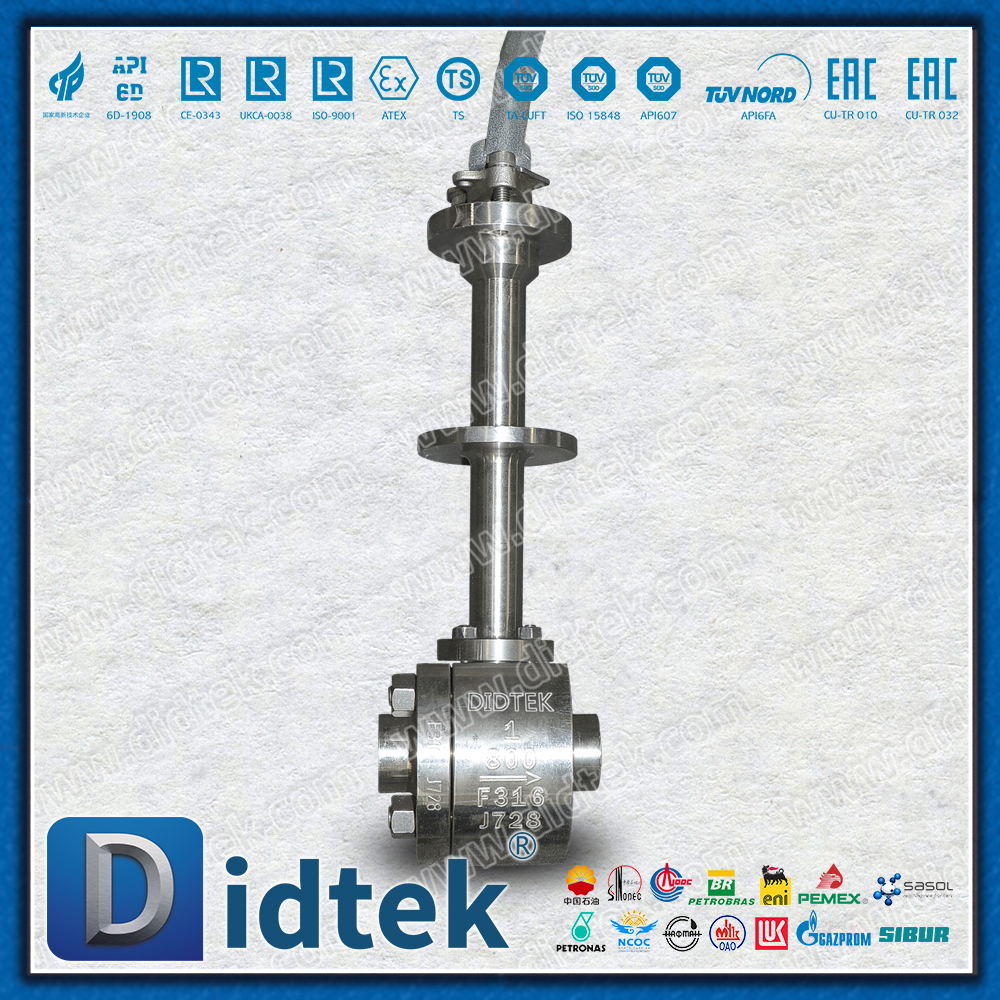

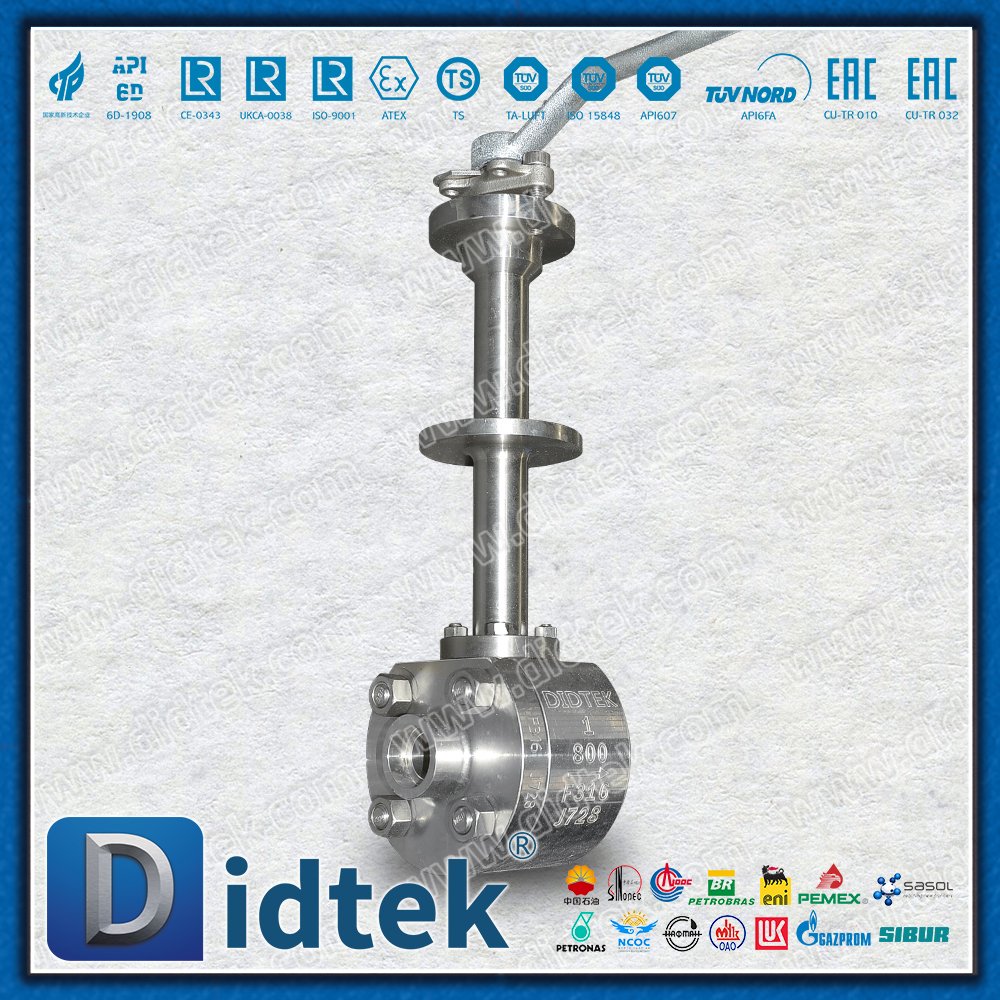

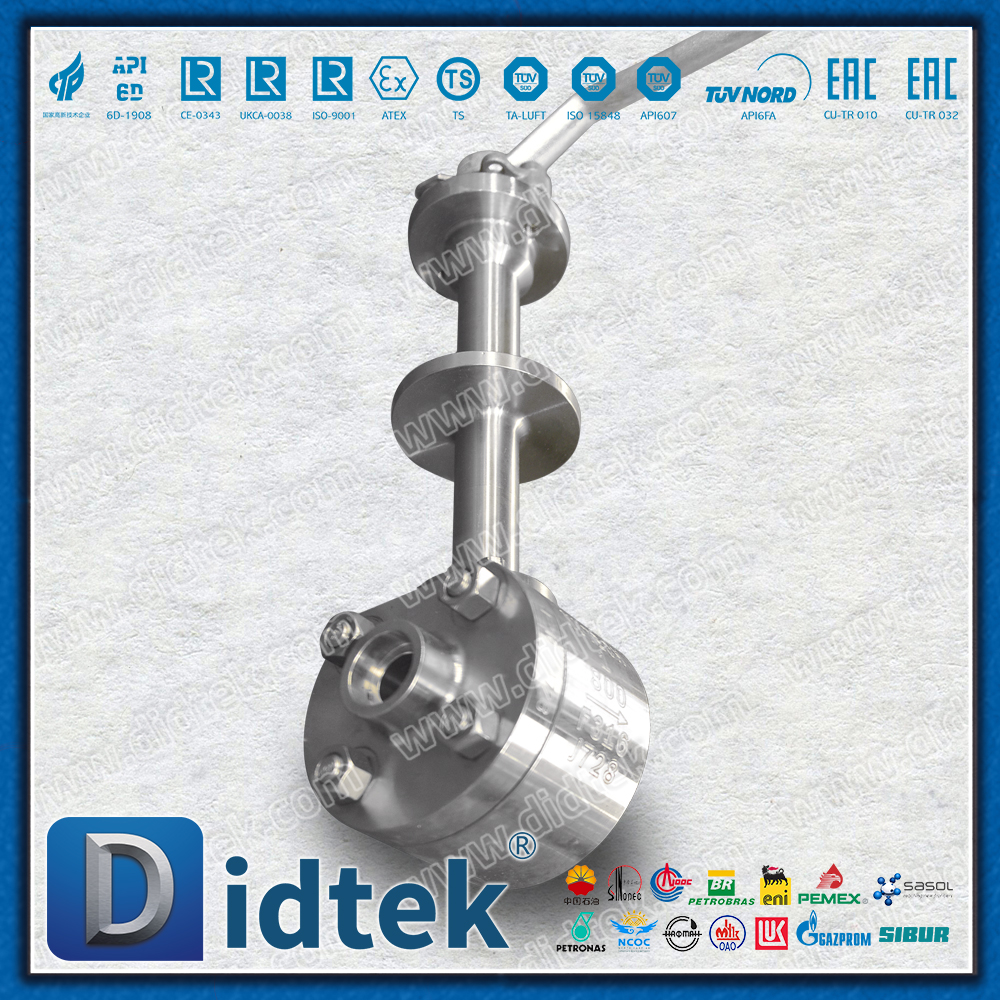

Geschweißter Kugelhahn mit kryogenem PCTFE-Sitz F316

Produktübersicht

Der muffengeschweißte Kugelhahn F316 mit PCTFE-Ventilsitz für niedrige Temperaturen ist ein Spezialventil, das speziell für kryogene Arbeitsbedingungen entwickelt wurde. Es verwendet einen geschmiedeten Ventilkörper aus Edelstahl ASTM A182 F316 und ist mit einem PCTFE-Ventilsitz (Polychlortrifluorethylen) ausgestattet, der durch Muffenschweißen verbunden ist. Es behält eine hervorragende Dichtungsleistung und strukturelle Integrität in einer Umgebung mit extrem niedrigen Temperaturen von -196 °C bei und ist eine ideale Lösung für die Behandlung von kryogenen Medien wie Flüssigerdgas (LNG), flüssigem Stickstoff und flüssigem Sauerstoff.

Technische Spezifikationen

Produktmerkmale

1. Spezieller PCTFE-Ventilsitz für niedrige Temperaturen

Anpassungsfähigkeit bei extrem niedrigen Temperaturen

Es behält seine hervorragende Elastizität und Dichtungsleistung bei -196 °C bei

Die extrem niedrige Permeabilität verhindert eine Beschädigung des Ventilsitzes durch eindringendes Medium

Es verfügt über eine hervorragende Kaltfließbeständigkeit und kann die Vorspannung über einen langen Zeitraum aufrechterhalten

Hervorragende mechanische Leistung

Druckfestigkeit ≥ 70 MPa (2-3 mal so viel wie PTFE)

Es weist eine hohe Härte und eine hervorragende Verschleißfestigkeit auf

Chemische Kompatibilität

Beständig gegen Korrosion durch die meisten Säuren, Laugen und Lösungsmittel

Es ist auf kryogene Medien wie LNG, flüssigen Stickstoff und flüssigen Sauerstoff anwendbar

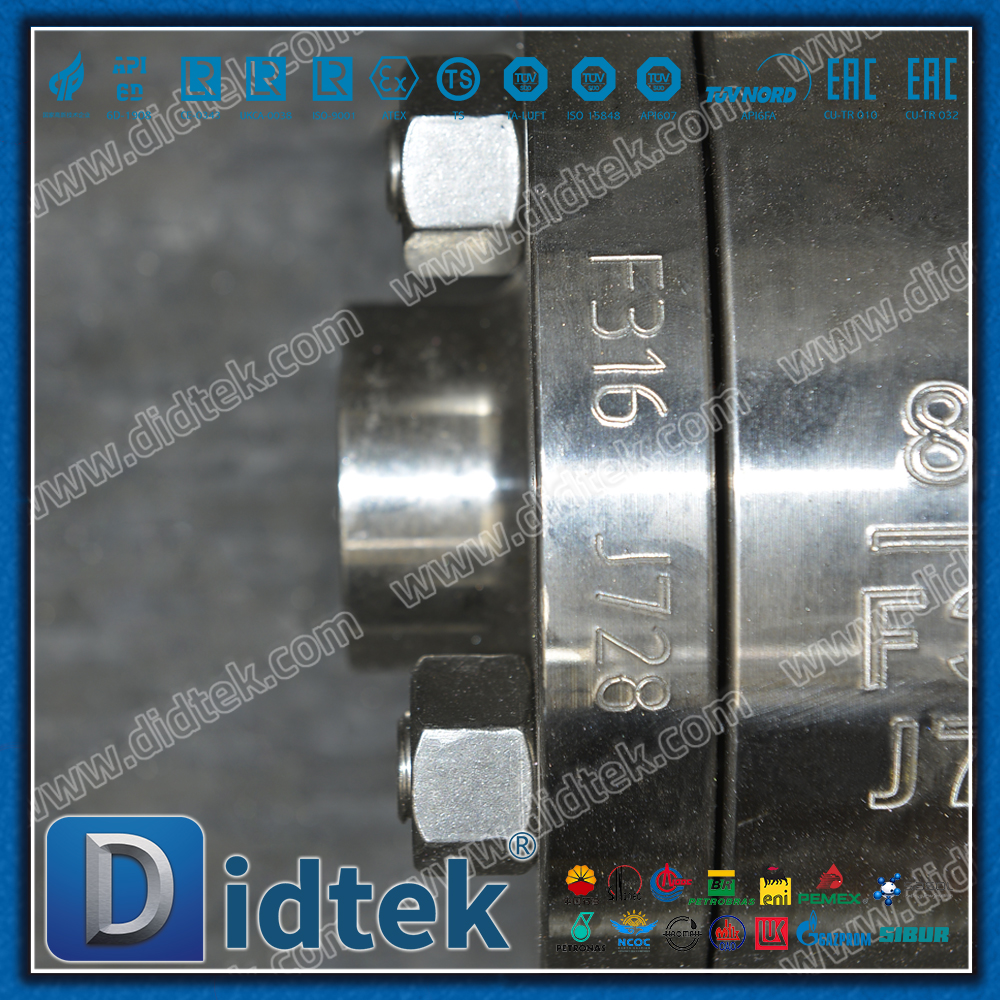

2. Tiefkryogene Behandlung von Edelstahl F316

Garantierte Kältezähigkeit

Alle drucktragenden Teile werden einer tiefen kryogenen Behandlung bei -196℃ unterzogen

Beseitigen Sie Produktionsstress und stabilisieren Sie die Organisationsstruktur

Sorgen Sie für Schlagzähigkeit bei niedrigen Temperaturen

Materialzertifizierung

Legen Sie das Materialzertifikat von 3.1 vor

Die Tieftemperatur-Schlagenergie beträgt ≥ 41 J@ -196℃

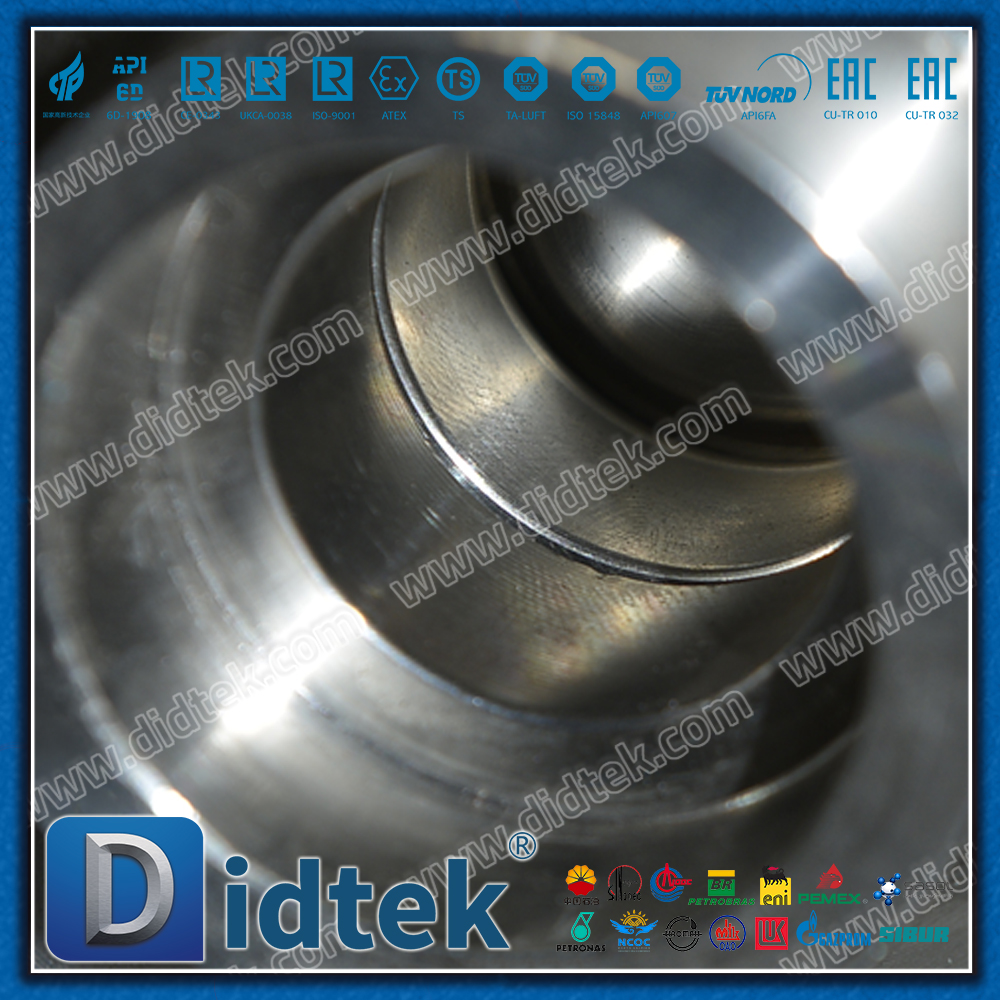

3. Muffenschweißverbindungsdesign

Permanente Verbindung

Es wird mit dem Rohrleitungssystem verschweißt, um eine leckagefreie Verbindung zu erreichen

Es eignet sich für Arbeitsbedingungen mit hohem Druck und Vibrationen

Sparen Sie Installationsraum und sorgen Sie für ein gepflegtes Erscheinungsbild

Schweißoptimierung

Das Fasendesign entspricht der Norm ASME B16.25

Reservieren Sie eine angemessene Toleranz für den Schweißschrumpf

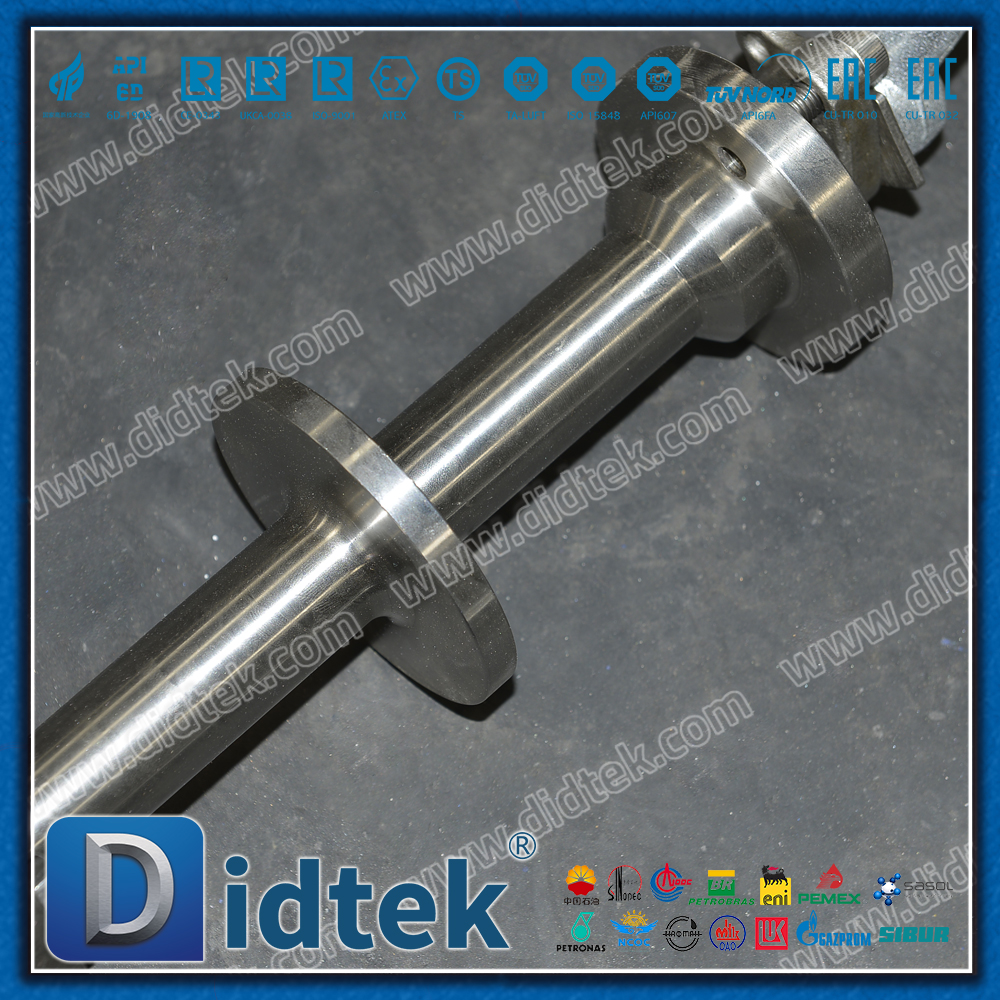

4. Tieftemperatur-Verlängerungshalsstruktur

Effektive Wärmedämmung

Verlängern Sie den Ventilhals, um sicherzustellen, dass die Temperatur der Stopfbuchse über 0 °C liegt

Verhindern Sie, dass der Ventilschaft durch Vereisung festsitzt

Standardlänge und kundenspezifische Länge sind verfügbar

Kälteisolationsdesign

An der Außenfläche des Ventilhalses ist ein Befestigungsring für die Kälteisolationsschicht vorgesehen

Dies ist praktisch für den durchgehenden Aufbau der Kälteisolationsschicht

5. Spezielles Dichtungssystem für die kryogene Behandlung

Mehrstufige Verpackung

Hauptdichtung: Niedrigtemperaturflexibler Graphit

Sekundärdichtung: Balgstruktur (optional)

Staubdichte Abdichtung: Spezielles Niedertemperaturmaterial

Antiblockier-Design

Kompensation des Spalts zwischen Kugel und Ventilsitz durch Kälte

Verhindern Sie Verklemmungen durch Schrumpfung bei niedrigen Temperaturen

Anwendungsgebiet

1. Flüssigerdgas

Be- und Entladesystem für LNG-Empfangsterminals

Prozesspipeline der Verflüssigungseinheit

Steuerung des Speicherein- und -auslaufs

Absperrventil vor dem Verdampfer

2. Industriegase

Flüssigsauerstoff-/Flüssigstickstoff-Rohrleitungen für Luftzerlegungsanlagen

Zufuhr- und Entladesystem für Flüssigkeitsspeichertanks

Be- und Entladesystem für Tankwagen

Einlass und Auslass der kryogenen Flüssigkeitstransferpumpe

3. Spezialchemikalien

Niedertemperatur-Lösungsmittelsystem

Spezielles Gasverflüssigungsgerät

Ultratieftemperatur-Versuchsausrüstung

4. Neue Energie

Speichersystem für flüssigen Wasserstoff

Supraleitendes Kühlsystem

Kryo-Kraftstoff für die Luft- und Raumfahrt

Zusammenfassung

Der muffengeschweißte Kugelhahn F316 mit Niedertemperatur-PCTFE-Ventilsitz bietet durch die perfekte Kombination aus speziellen Niedertemperaturmaterialien, einer optimierten kryogenen Struktur und einem präzisen Herstellungsprozess eine Lösung für die kryogene Industrie

Zuverlässige kryogene Abdichtung: Der PCTFE-Ventilsitz behält seine hervorragende Elastizität bei -196 °C

Lange Lebensdauer: Die tiefkryogene Behandlung gewährleistet die Tieftemperaturstabilität des Materials

Absolut sichere Verbindung: Durch die Muffenschweißverbindung wird eine dauerhafte Leckagefreiheit erreicht

Bequeme Wartbarkeit: Der modulare Aufbau unterstützt eine schnelle Wartung

Dieses Produkt ist eine ideale Wahl für die Bereiche LNG, Industriegas und kryogene Chemie. Mit seiner herausragenden Tieftemperaturleistung und zuverlässigen Qualität bietet es eine sichere und zuverlässige Garantie für die Behandlung von kryogenen Medien.
