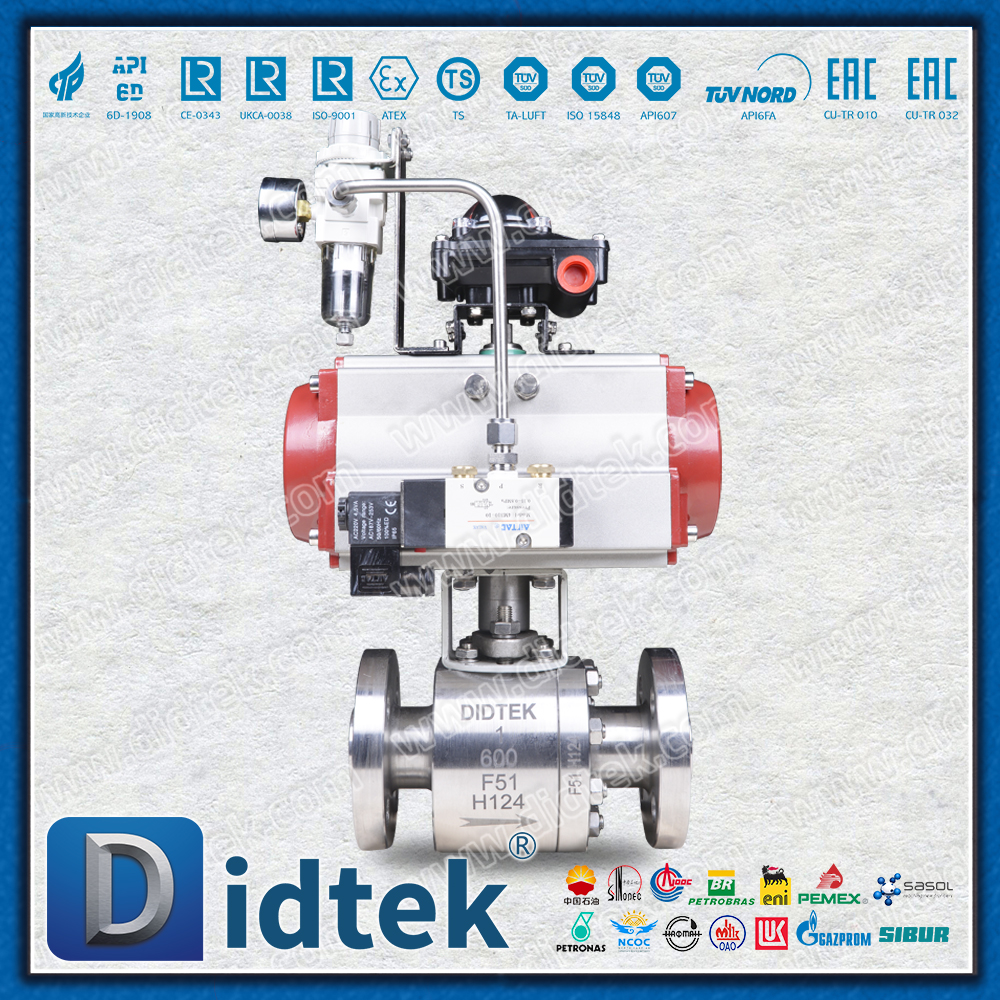

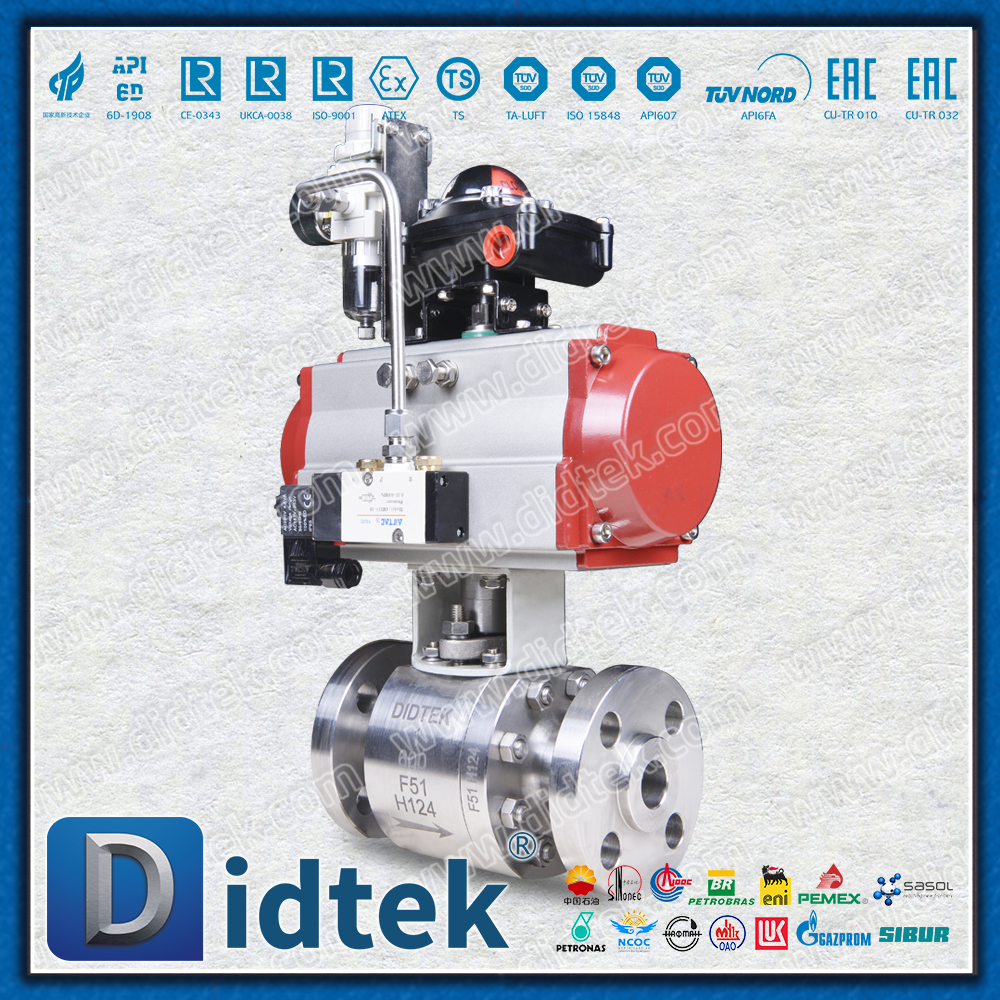

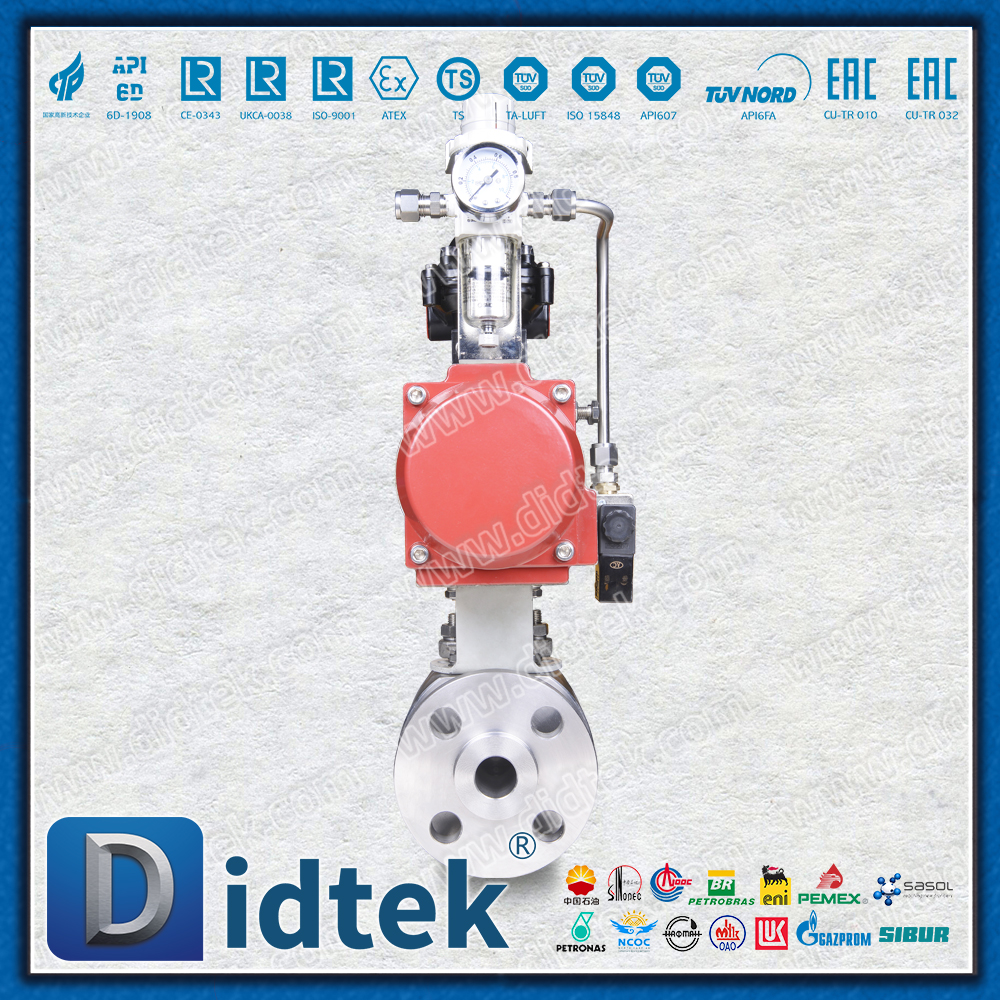

Meerwasser 300℃ F51 Pneumatischer Kugelhahn mit Metallsitz

Kernproduktpositionierung

Dieser spezielle Kugelhahn wurde speziell für Arbeitsbedingungen mit Meerwasser bei hohen Temperaturen entwickelt. Es verfügt über einen F51-Duplex-Ventilkörper aus Edelstahl und ein Hochleistungs-Metalldichtungssystem und ist mit einem pneumatischen Antrieb ausgestattet. Es kann eine zuverlässige Abschaltung und automatische Steuerung in einem Meerwassermedium mit hoher Temperatur von 300 °C erreichen und erfüllt die Anforderungen an Korrosionsbeständigkeit, Hochtemperaturbeständigkeit und Verschleißfestigkeit unter rauen Arbeitsbedingungen.

Parametertabelle der technischen Spezifikationen

Kerndesignmerkmale

1. F51-Duplex-Ventilkörper aus Edelstahl

Hervorragende Korrosionsbeständigkeit: Enthält 22–23 % Chrom, 4,5–6,5 % Nickel und 2,5–4,5 % Molybdän, mit einem Chlorid-Spannungskorrosionsbeständigkeitsindex PREN≥35

Hervorragende mechanische Eigenschaften: Zugfestigkeit ≥620 MPa, Streckgrenze ≥450 MPa, was doppelt so hoch ist wie bei standardmäßigem austenitischem Edelstahl

Hervorragende Schweißleistung: Der niedrige Kohlenstoffgehalt kontrolliert die Ausfällung von Karbiden und die Korrosionsbeständigkeit des Schweißbereichs ist stabil

2. Hochtemperatur-Metalldichtungssystem

Mehrschichtiger Verbundaufbau

Basisschicht: F51 Duplex-Edelstahl

Übergangsschicht: Pufferschicht aus einer Nickelbasislegierung

Dichtfläche: Wolframcarbid-Metallkeramikbeschichtung

Oberflächenhärte: HRC 65–70, Verschleißfestigkeit um das 5–8-fache verbessert

Thermische Stabilität: Nach einer speziellen Wärmebehandlung bleibt die Dimensionsstabilität und Dichtungsleistung bei einer hohen Temperatur von 300 °C erhalten

3. Spezialisiertes pneumatisches Antriebssystem

Schnellabschaltfunktion: Standardmäßige einfachwirkende Federrückstellung, kehrt im Fehlerfall automatisch in eine sichere Position zurück

Explosionsschutz-Zertifizierung: Explosionsschutz-Zertifizierungen nach ATEX und IECEx sind optional

Intelligente Positionierung: Optional können Positionierer und Endschalter ausgestattet werden, um eine präzise Steuerung zu erreichen

Ausführliche Erläuterung der Leistungsvorteile

Korrosionsbeständigkeitsleistung

Lochfraßbeständigkeit: Der kritische Punkt der Korrosionstemperatur in 3,5 %iger NaCl-Lösung beträgt ≥35 °C

Spaltkorrosionsbeständigkeit: Hervorragende Beständigkeit gegen Chloridionenkorrosion, geeignet für Meerwassermedium

Erosions- und Korrosionsschutz: Die gehärtete Dichtfläche widersteht wirksam der Erosion von sandhaltigem Meerwasser

Anpassungsfähigkeit an hohe Temperaturen

Temperaturwechselbeständigkeit: Die Dichtungsintegrität bleibt auch nach 1000 Temperaturwechseltests (-29℃ bis 300℃) erhalten.

Materialstabilität: F51-Duplex-Edelstahl kann bei 300℃ lange verwendet werden, ohne dass schädliche Phasen ausfallen

Anpassung der Wärmeausdehnung: Die Wärmeausdehnungskoeffizienten der Dichtungspaarmaterialien wurden optimiert und angepasst

Betriebssicherheit

Schnelle Reaktion: Vollzeit 1-3 Sekunden (je nach Kaliber)

Reibungsarmes Design: Selbstschmierende Lager reduzieren das Betriebsdrehmoment um 30 %

Doppelte Dichtung: Hauptdichtung (Metall) + Notfetteinspritzdichtung

Typische Anwendungsgebiete

Meerestechnik

Steuerungssystem für U-Boot-Wasserübertragungsleitungen

Auslassabsperrventil der Seewasser-Hebepumpe

Wassereinspritzsystem für Offshore-Plattformen

Schiffbau

Steuerventil für Schiffsballastwassersystem

Hauptventil des Kabinenkühlwasserkreislaufs

Schlüsselventile des Löschwassersystems

Energiefeld

Hochdruckleitungen für Meerwasserentsalzungsanlagen

Umlaufwassersystem eines Küstenkraftwerks

LNG-Empfangsstation für Meerwasserverdampfer

Spezialbranche

Hochtemperatur-Meerwasserkühlung in chemischen Medien

Direkte Kühlung metallurgischer Geräte mit Meerwasser

Hochtemperatur-Aufbereitungssystem für Umweltschutzabwasser

Auswahl- und Konfigurationsleitfaden

Standardkonfiguration

F51-Duplex-Ventilkörper aus Edelstahl

Hartes Dichtungspaar aus Metall

Pneumatischer Antrieb (doppeltwirkend)

Antistatisches Gerät

Feuerfeste Ausführung

Optionale Konfiguration

Antriebsoptionen

Einfachwirkende Federrückstellung (Fehler ein/aus)

Doppeltwirkender Typ

Handradmechanismus

Befestigungsmöglichkeiten

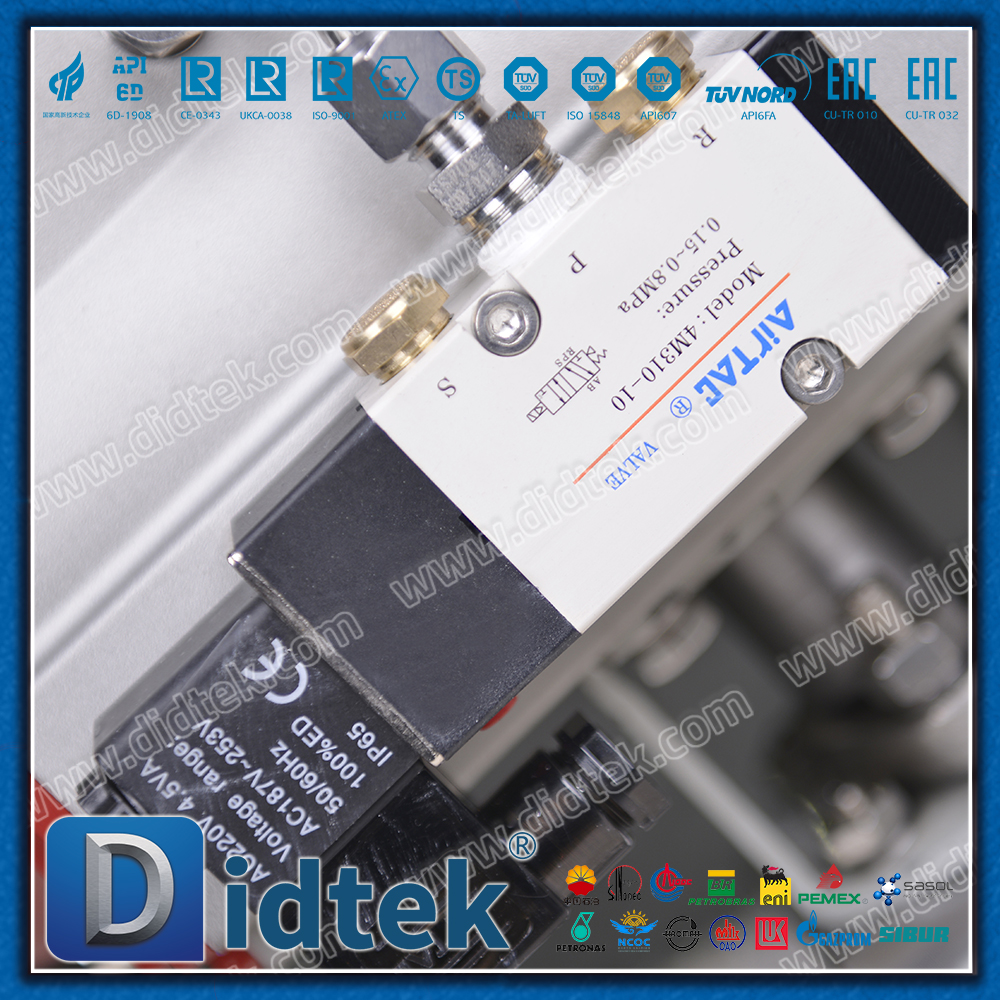

Magnetventil

Endschalter

Locator

Kompressor

Sonderbehandlung

Korrosionsschutzbeschichtung des Innenhohlraums

Spezielle Anti-Biofeadhäsionsbeschichtung für Meerwasser

Erweiterte Ventilabdeckung

Zusammenfassung

Dieses Produkt sorgt durch die perfekte Kombination aus Innovationen in der Materialwissenschaft und Durchbrüchen in der Dichtungstechnologie für Folgendes: Für Arbeitsbedingungen mit Meerwasser bei hohen Temperaturen

Super Korrosionsbeständigkeit: F51-Duplex-Edelstahl gewährleistet die langfristige Haltbarkeit des Ventilkörpers

Hervorragende Hochtemperaturleistung: Das Metalldichtungssystem gewährleistet eine zuverlässige Abdichtung bei 300 °C

Intelligente Automatisierung: Die pneumatische Ausführung ermöglicht eine präzise und schnelle Steuerung

Lange Lebensdauer: Unter rauen Arbeitsbedingungen erhöht sich die Lebensdauer um das 3- bis 5-fache

Anwendbare Kunden: Generalunternehmer im Schiffsbau, Schiffbauunternehmen, Energiekraftwerke, große Chemieunternehmen und andere Industrieanwender mit extrem hohen Anforderungen an die Zuverlässigkeit der Ausrüstung.
