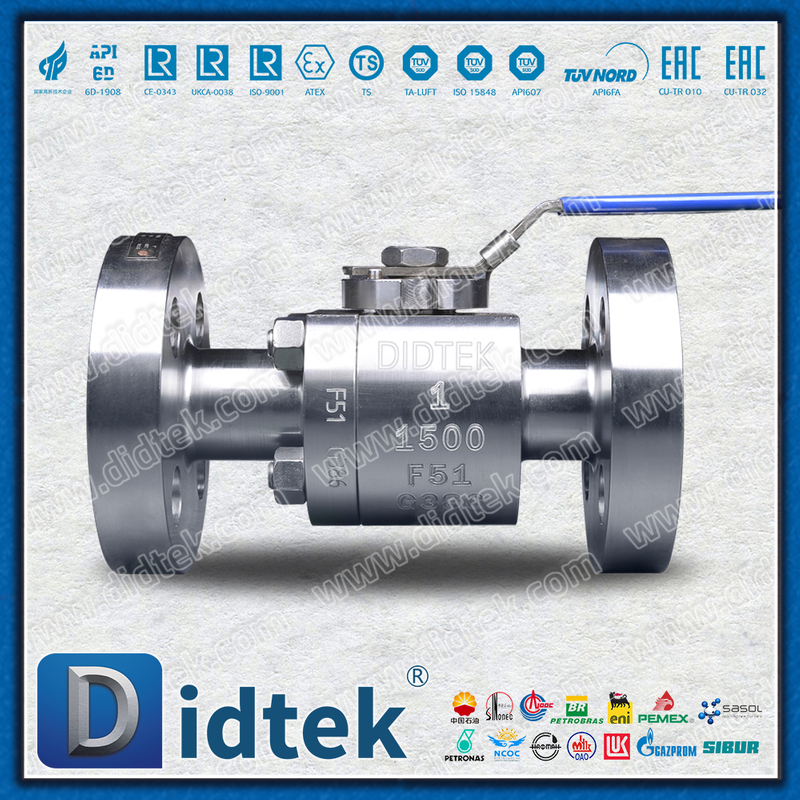

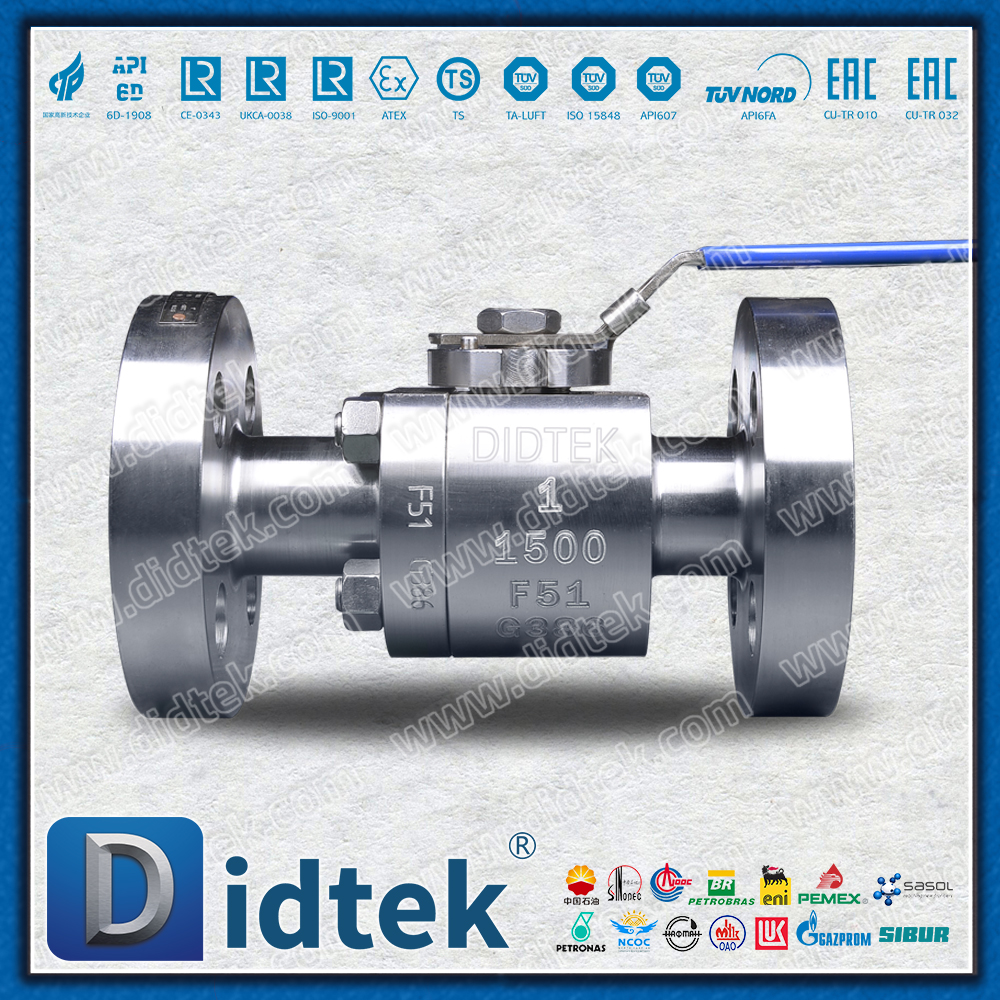

F51 Duplex-Edelstahlklasse 1500, HF-geschmiedeter schwimmender Hochdruck-Kugelhahn

Produktübersicht

Der F51-Duplex-Edelstahl-Hochdruck-Schwimmkugelhahn aus geschmiedetem Stahl der Klasse 1500 mit RF-Flansch ist ein hochwertiges Industrieventil, das speziell für korrosive Hochdruck-Arbeitsbedingungen entwickelt wurde. Das Produkt verwendet Duplex-Edelstahlschmiedeteile nach ASTM A182 F51, kombiniert mit einer Druckstufe der Klasse 1500 und einer HF-Flanschverbindung. Bei gleichzeitig ausgezeichneter Korrosionsbeständigkeit bietet es eine extrem hohe strukturelle Festigkeit und Dichtungszuverlässigkeit und ist die ultimative Lösung für raue Umgebungen wie Petrochemie und Schiffstechnik.

Technische Spezifikationen

Produktmerkmale

1. Hervorragende Leistung von F51-Duplex-Edelstahl

Ultimative Korrosionsbeständigkeit

Hoher Gehalt an Chrom (22 %), Molybdän (3 %) und Stickstoff (0,15 %).

Der Lochfraßwiderstandsindex PREN beträgt ≥ 35

Hervorragende Beständigkeit gegen Chlorid-Spannungsrisskorrosion

Ultrahohe mechanische Festigkeit

Zugfestigkeit ≥ 620 MPa

Streckgrenze ≥ 450 MPa

Härte HB: 217-277

2. Hochspannungsausführung der Klasse 1500

Maximale Druckfestigkeit: Auslegungsdruck bis 25 MPa

Gehäuseprüfdruck: 37,5 MPa

Dichtungsprüfdruck: 27,5 MPa

Hochdruckoptimierte Struktur

Erhöhen Sie die Wandstärke des Ventilkörpers

Verstärken Sie den Durchmesser des Ventilschafts

Verbesserte Lagerstruktur

3. Schmiedeumformprozess

Dichtes Material: Keine Gussfehler, höhere Druckfestigkeitssicherheit

Kornoptimierung: Durch die Schmiedeumformung wird die beste Kornflussrichtung erreicht

Stabile Qualität: Gleichmäßige und gleichbleibende Materialeigenschaften

4. Schwimmende Kugel-Hochdruckdichtung

Selbstverstärkende Dichtung: Der mittlere Druck drückt die Kugel gegen den Ventilsitz. Je höher der Druck, desto zuverlässiger ist die Abdichtung

Bidirektionale Blockierung: Die sorgfältig ausgelegte Vorspannung sorgt dafür, dass in beide Richtungen keine Leckage auftritt

Design mit geringem Strömungswiderstand: Die Struktur mit vollem Durchgang minimiert den Druckverlust

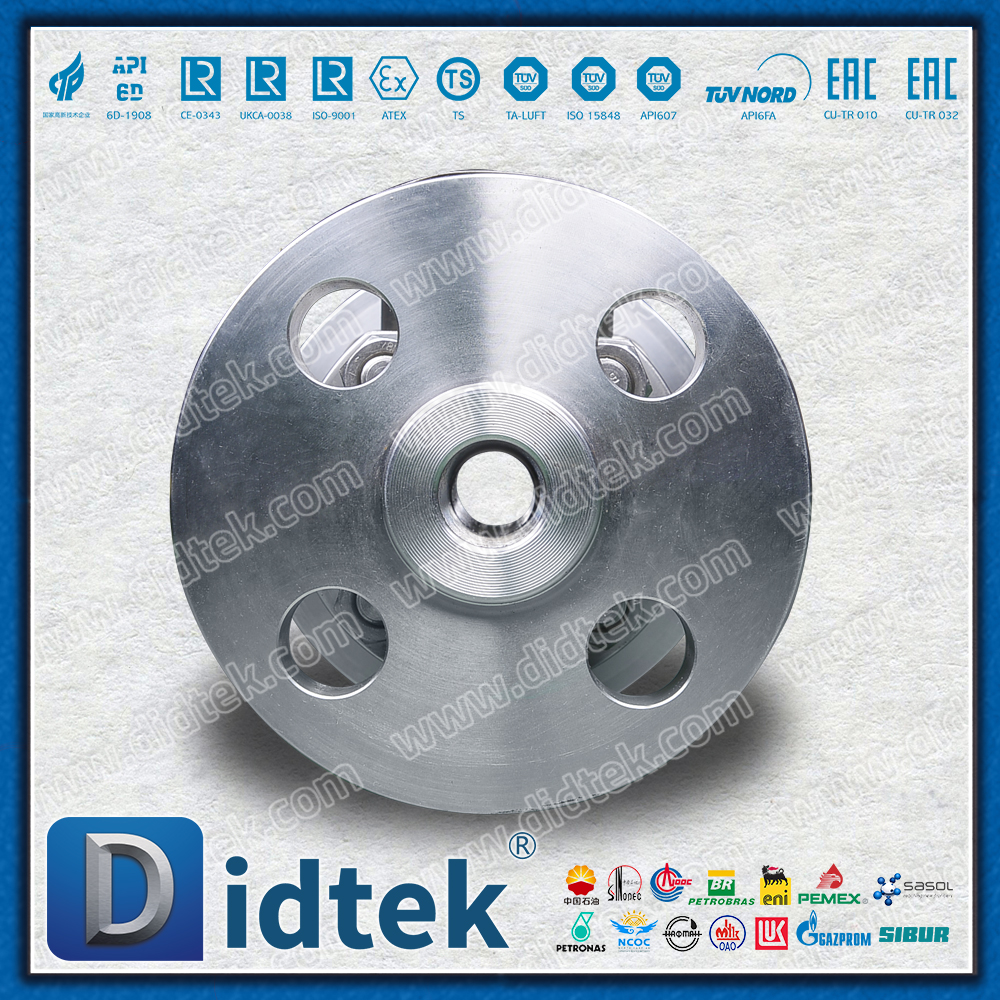

5. HF-Flanschverbindung

Standardkompatibilität: Entspricht den RF-Flanschabmessungen ASME B16.5

Zuverlässige Abdichtung: Erhöhter Stirnflansch + gewickelte Dichtung sorgen für eine dichte Verbindung

Einfache Installation: Standardisierter Anschluss, bequem für Installation und Wartung

Anwendungsgebiet

1. Öl und Gas

Hochdruck-Öl- und Gassammel- und Transportpipelines

Ausbeutung saurer Öl- und Gasfelder

U-Boot-Pipelinesystem

2. Chemischer Prozess

Hochdruckreaktionsgerät

Transport von Medien, die Chloridionen enthalten

Stark ätzende Chemikalien

3. Meerestechnik

Meerwasseraufbereitungssystem

Prozessverrohrung für Offshore-Plattformen

Kontrolle von Unterwasserausrüstung

4. Spezielle Anwendungen

Umgebung mit hohem Chloridionengehalt

Arbeitsbedingungen für Hochtemperatur- und Hochdruckkorrosion

Sicherheitskritisches System

Zusammenfassung

Der F51 Duplex-Edelstahl-Schwimmkugelhahn der Klasse 1500 mit HF-Flansch und geschmiedetem Stahl bietet industriellen Anwendern durch die perfekte Kombination aus hochwertiger Materialauswahl, extremem Druckdesign und präzisem Herstellungsprozess Folgendes

Ultimative Korrosionsbeständigkeit: Die Lebensdauer wird in rauen korrosiven Umgebungen um das 5- bis 8-fache erhöht

Absolute Hochdruckzuverlässigkeit: Druckklasse 1500 mit hervorragender Druckbelastbarkeit

Lange Lebensdauer: 30 Jahre Designlebensdauer mit optimalen Gesamtlebenszykluskosten

Umfassende Standardzertifizierungen: Vollständige API-, ASME- und NACE-Zertifizierungen

Dieses Produkt ist die ultimative Wahl für Hochdruckkorrosionsbedingungen und bietet zuverlässige Garantien für eine sichere Produktion in Bereichen wie der Petrochemie und der Schiffstechnik.
