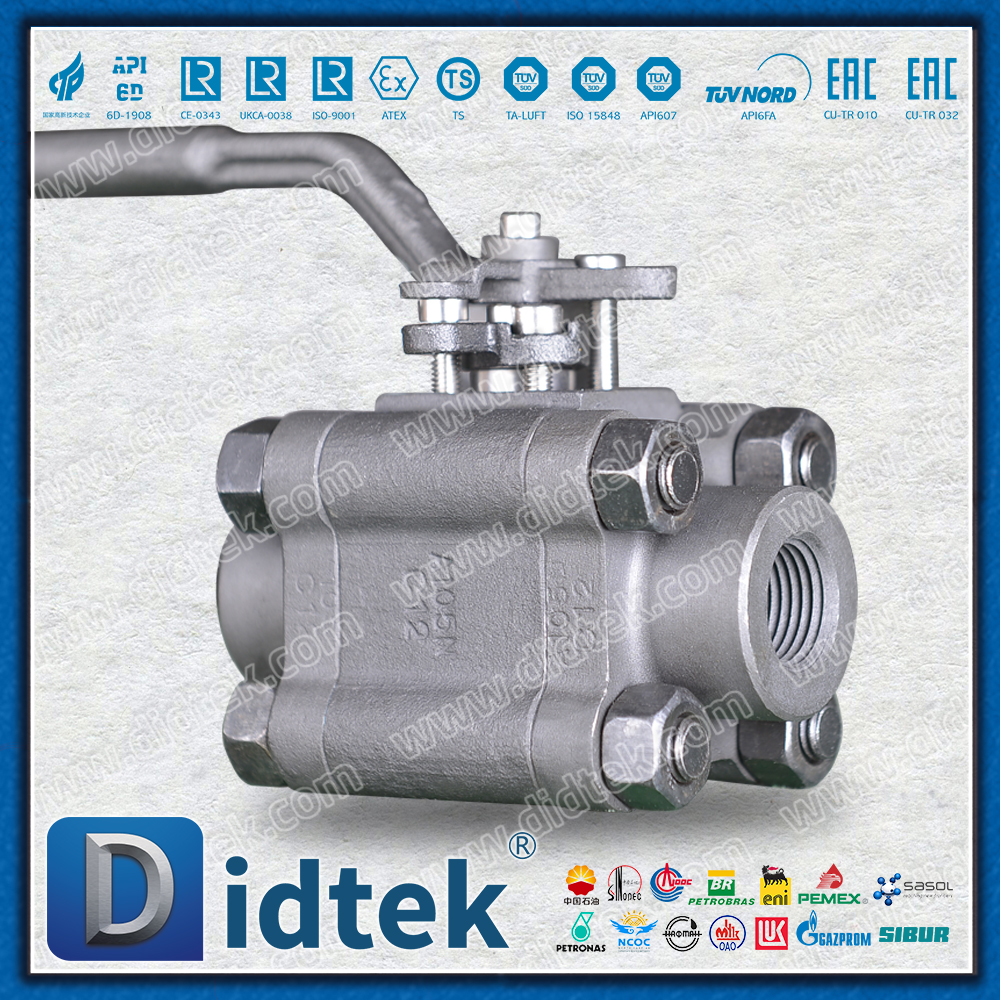

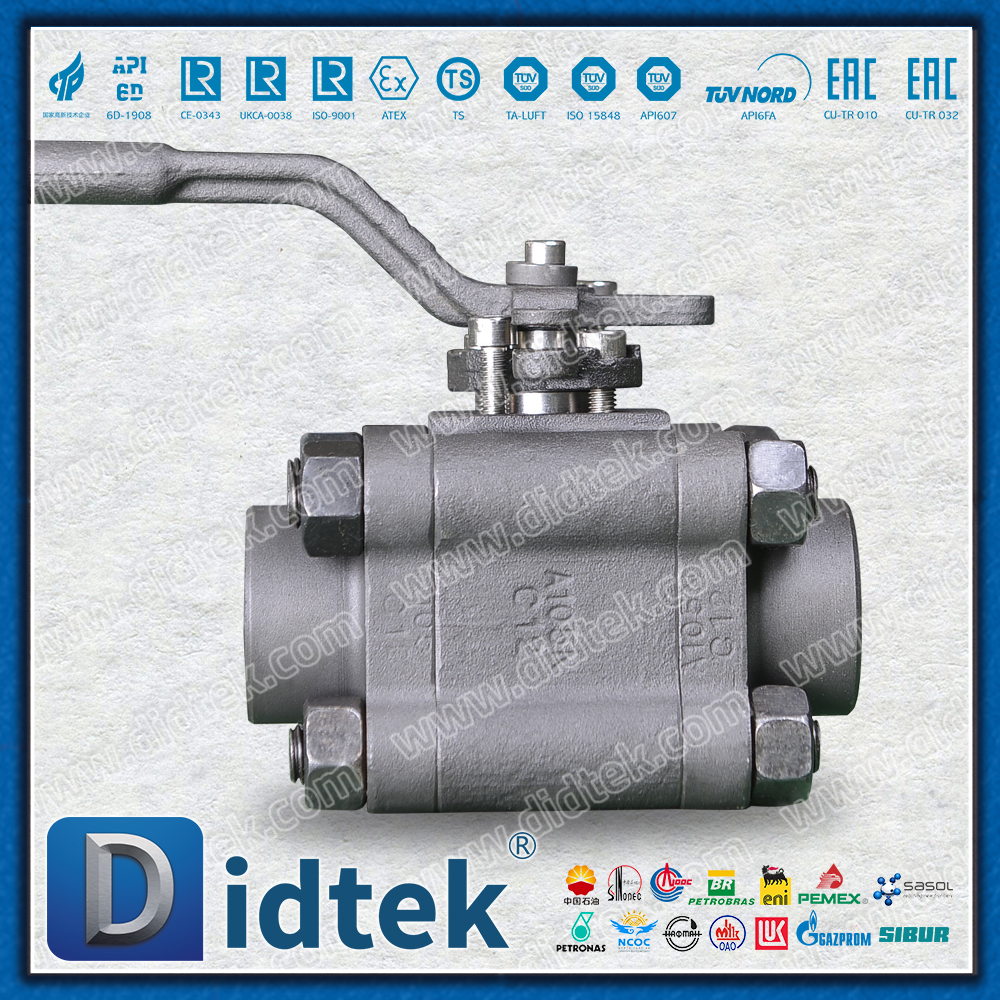

3 Stück A105N verstärkter PTFE-Sitz mit geschmiedetem Kugelhahn

Produktübersicht

Der dreiteilige Kugelhahn aus geschmiedetem Stahl mit verstärktem PTFE-Ventilsitz und Gewinde aus A105N ist ein Hochleistungsventil mit einer dreiteiligen modularen Struktur und einem Ventilkörper aus geschmiedetem Stahl gemäß ASTM A105N. Das Produkt ist mit verbesserten PTFE-Ventilsitzen und Gewindeanschlüssen ausgestattet, die eine hervorragende Dichtleistung und Wirtschaftlichkeit bieten und gleichzeitig die strukturelle Festigkeit gewährleisten. Es ist eine ideale Wahl für Instrumentenleitungen, Geräteschnittstellen sowie kleine und mittlere Industrieleitungen.

Technische Spezifikationen

Produktmerkmale

1. Dreiteiliger modularer Aufbau

Online-Wartbarkeit: Der mittlere Hohlraum kann ohne Spezialwerkzeug zerlegt werden und interne Komponenten können schnell ausgetauscht werden

Flexible Konfiguration: Je nach Arbeitsbedingungen können unterschiedliche Ventilsitze und Kugelmaterialien ausgetauscht werden

Zuverlässige Abdichtung: Zwei Gehäusedichtungen sorgen dafür, dass das Ventilgehäuse nicht ausläuft

2. Ventilkörper aus geschmiedetem A105N-Stahl

Hohe Festigkeitseigenschaften: Zugfestigkeit ≥ 485 MPa, Streckgrenze ≥ 250 MPa

Dichte Struktur: Keine Gussfehler, und die Druckbelastbarkeit ist der von Ventilen aus Gussstahl überlegen

Wirtschaftlich und praktisch: Es bietet ein bemerkenswertes Preis-Leistungs-Verhältnis unter Hochdruck-Arbeitsbedingungen

3. Verbesserter PTFE-Ventilsitz

Verbesserung der Verschleißfestigkeit: Mit 25 % Glasfaser gefüllt, wird die Verschleißfestigkeit um das Dreifache erhöht

Niedriger Reibungskoeffizient: Stellt sicher, dass das Betriebsdrehmoment stabil innerhalb von ±10 % liegt

Chemische Kompatibilität: Beständig gegen die meisten Säure-, Alkali- und Lösungsmittelmedien

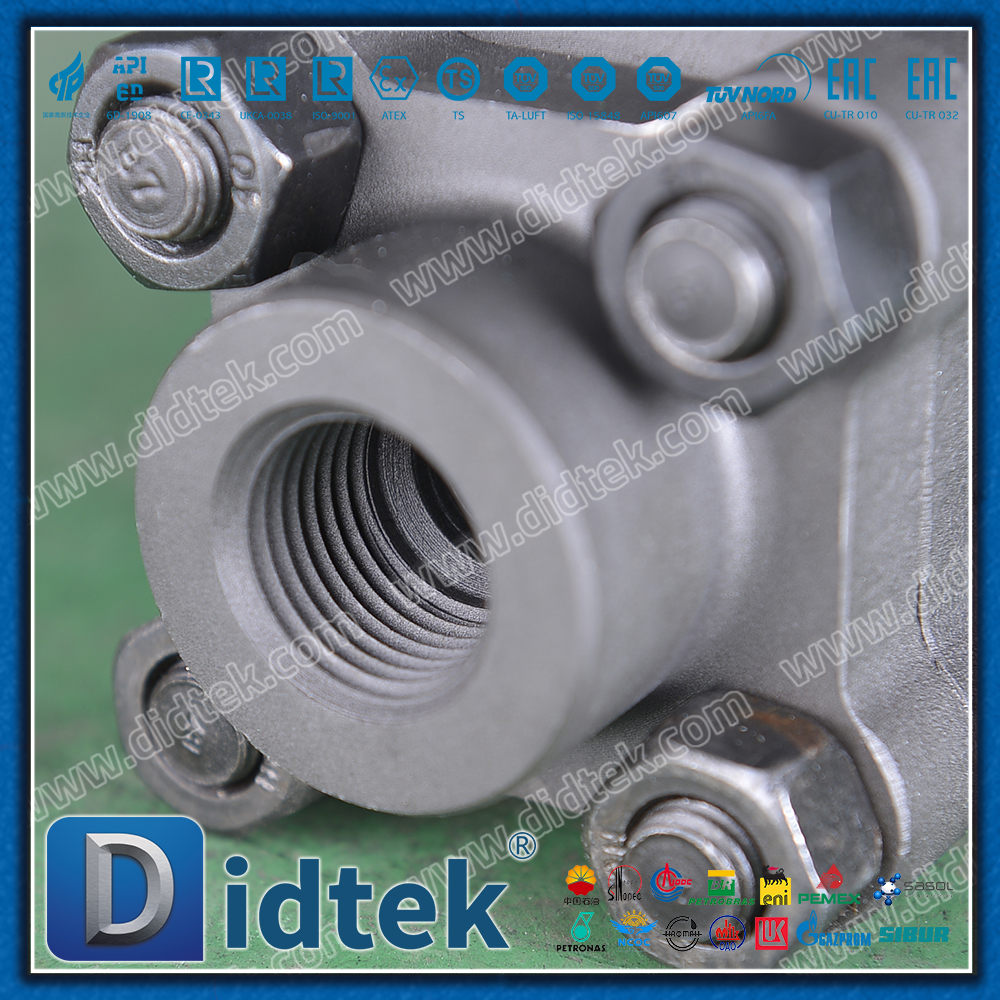

4. Optimierung von Gewindeverbindungen

Zuverlässige Abdichtung: Durch das konische Rohrgewinde wird eine metallisch-metallische Abdichtung erreicht

Einfache Installation: Keine Flanschverbindung erforderlich, wodurch Installationsraum gespart wird

Mehrere Standards: Unterstützt Gewindespezifikationen wie NPT, BSPT und BSPP

Kernparameter

Druckstufe: Klasse 800/1500/2000 (PN100/250/420)

Temperaturbereich: -29℃ bis +200℃

Verbindungsmethode: NPT/BSPT/BSPP-Gewinde

Ventilsitzmaterial: Verstärktes PTFE (25 % Glasfaser)

Designstandard: API 6D/ASME B16.34

Anwendungsgebiet

Instrumentenmessung: Manometer, Messumformer-Schnittstellenventile

Passende Ausrüstung: Pumpen, Kompressoren, hydraulische Systemschnittstellen

Prozessrohrleitungen: Probenahmesystem, Chemikalieninjektion, Versorgungseinrichtungen

Hochdrucksystem: Steuerung von Gasen, Wasser mit hoher Temperatur und korrosiven Medien

Zusammenfassung

Der dreiteilige Kugelhahn aus geschmiedetem Stahl mit verstärktem PTFE-Ventilsitz und Gewinde aus A105N bietet industriellen Anwendern durch die perfekte Kombination aus modularem Strukturdesign, hochwertigen geschmiedeten Stahlmaterialien und verbesserter Dichtungstechnologie Folgendes:

Hervorragende Wartbarkeit: Der dreiteilige Aufbau ermöglicht eine schnelle Online-Wartung

Zuverlässige Dichtleistung: Verbesserte PTFE-Ventilsitze sorgen für eine langfristige Leckagefreiheit

Hervorragende Festigkeit: Die Druckbelastbarkeit von Ventilkörpern aus geschmiedetem Stahl übertrifft die von Gussventilen bei weitem

Wirtschaftliche Kosten: Die gesamten Lebenszykluskosten werden um 30 % reduziert

Dieses Produkt ist eine ideale Wahl für Instrumentenmessungen, Geräteschnittstellen und kleine und mittlere Hochdruckleitungen. Mit seiner herausragenden Leistung und einfachen Wartung unterstützt es zuverlässig die industrielle Flüssigkeitskontrolle.
