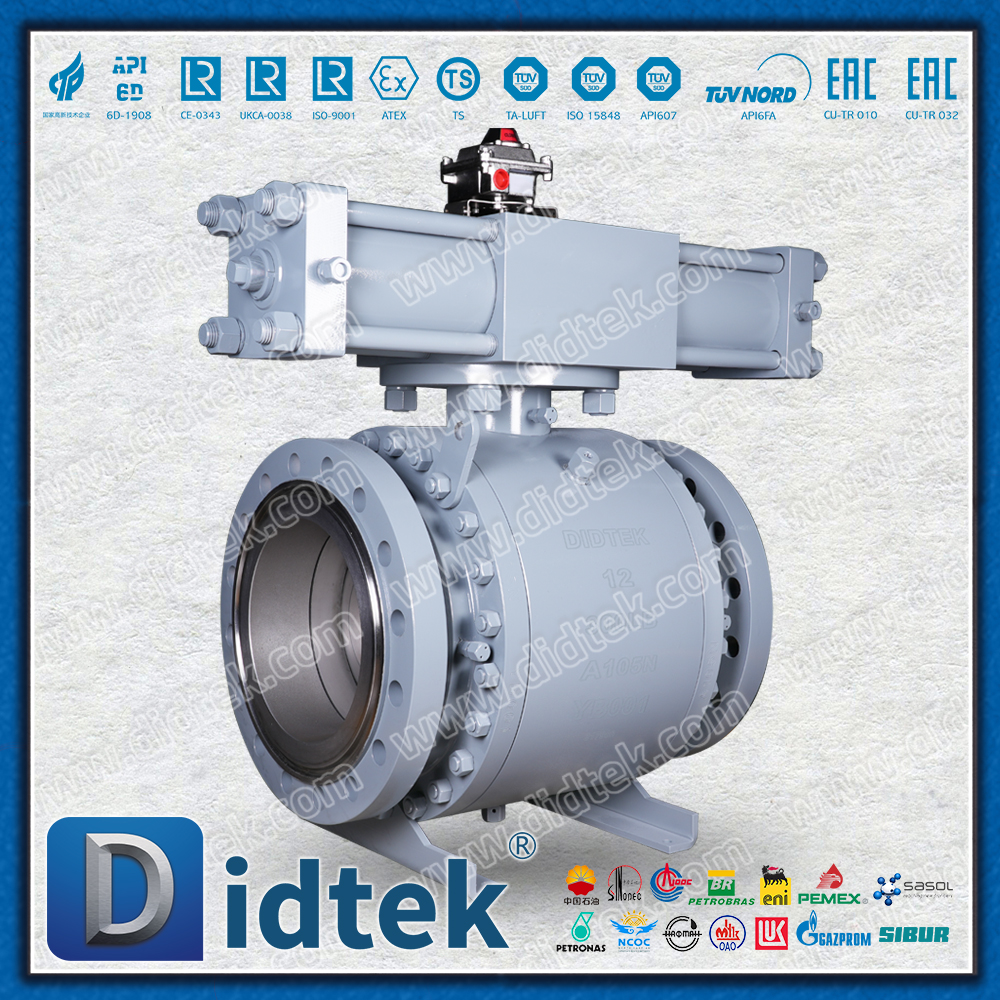

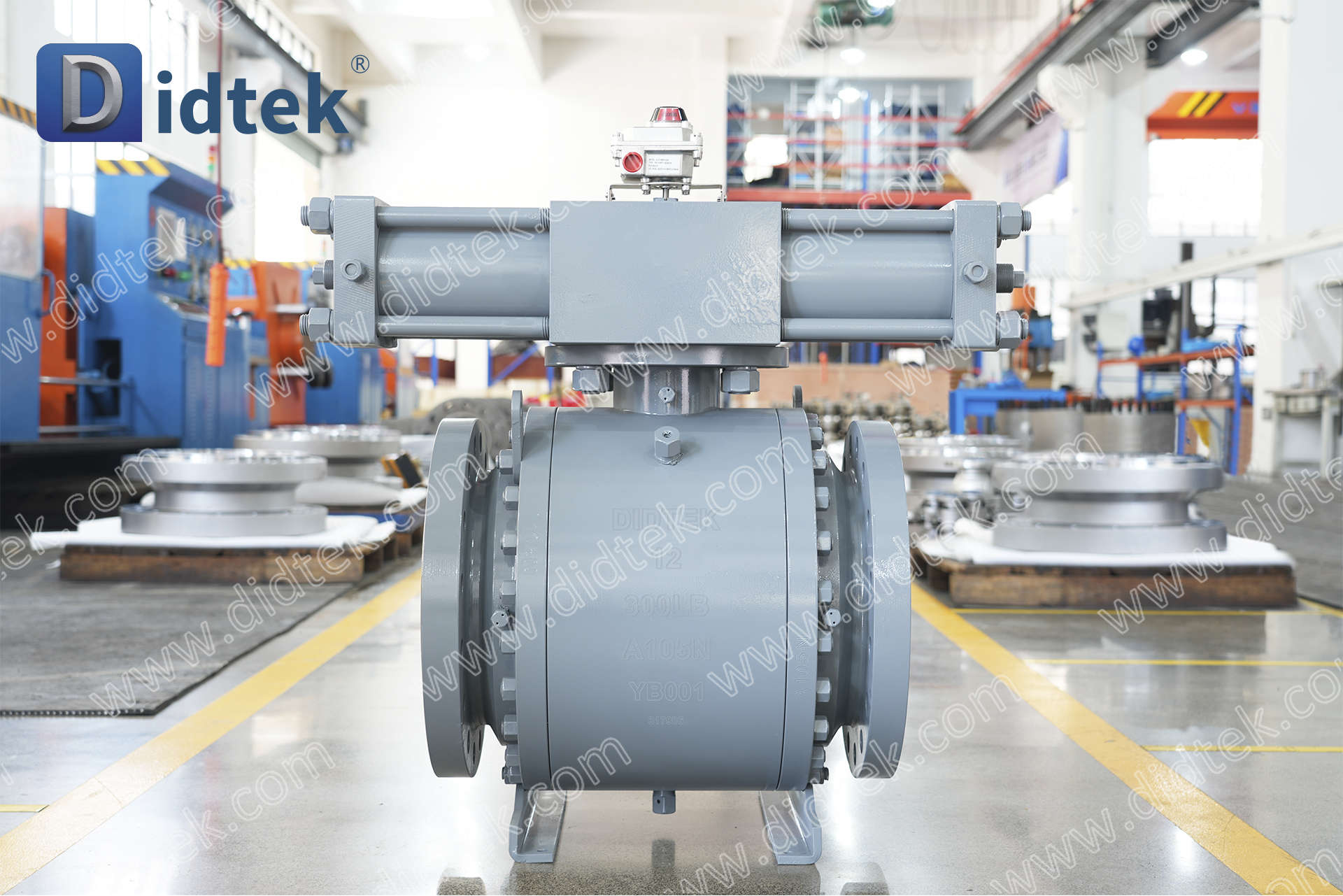

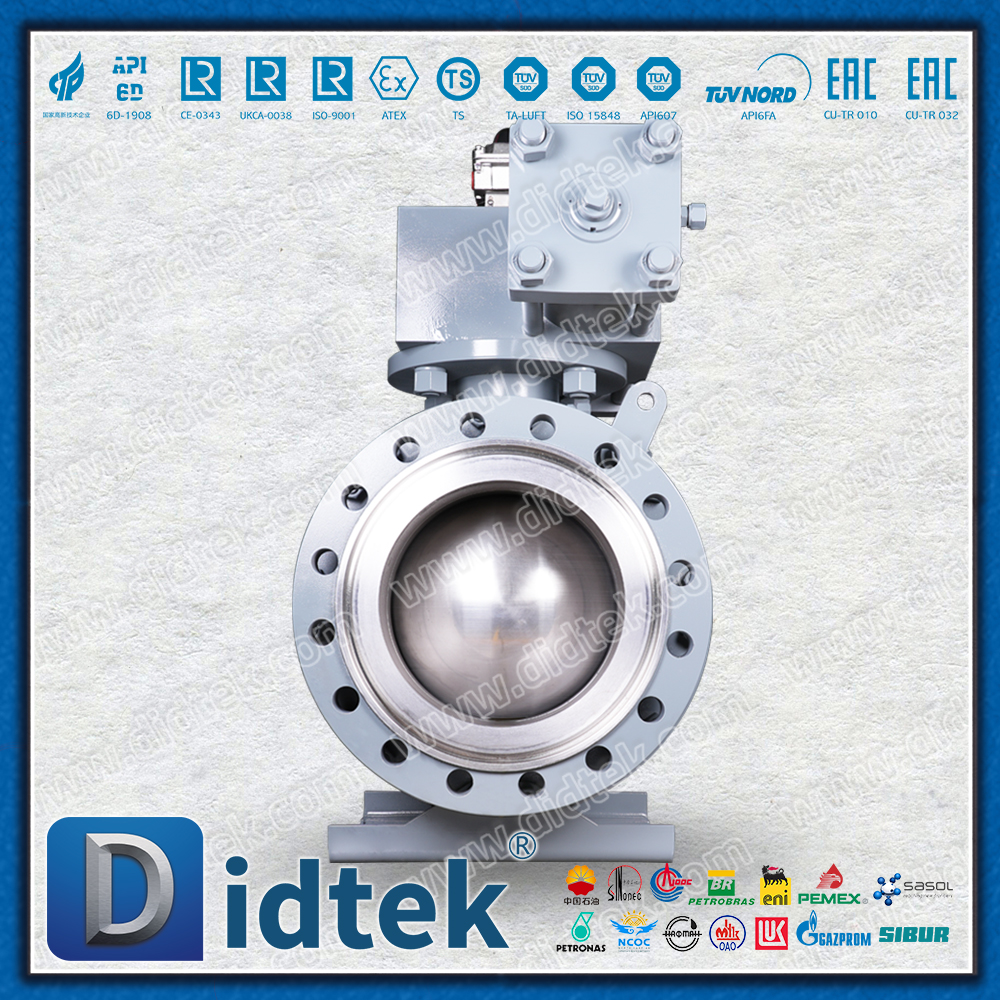

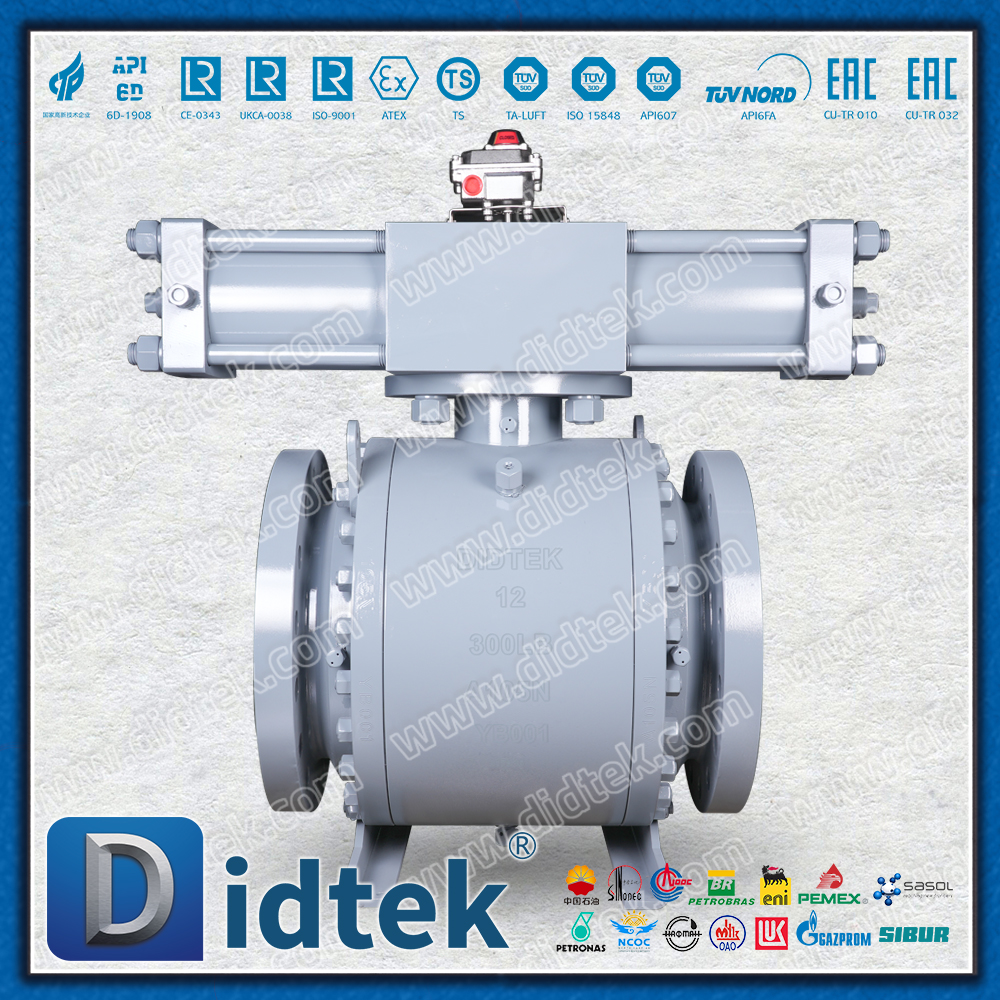

Industrielles hydraulisch betätigtes A105N-Ventil aus geschmiedetem Stahl

Kernproduktpositionierung

Dieses Produkt besteht aus geschmiedetem ASTM A105N-Stahl und ist ein Hochleistungsventil in Industriequalität, das speziell für Hydrauliksysteme angetrieben wird. Durch die Kombination der hervorragenden mechanischen Eigenschaften von Schmiedematerialien mit dem hohen Drehmoment und den Vorteilen der schnellen Reaktion hydraulischer Aktuatoren eignet es sich für industrielle Anwendungen, die hohe Temperaturen und hohen Druck, kritische Sicherheit und eine strenge Automatisierungssteuerung erfordern.

Detaillierte technische Spezifikationen

Kerndesignmerkmale

1. Vorteile des Ventilkörpers aus geschmiedetem A105N-Stahl

Hochfeste Struktur: Das Schmiedestück hat dichte Körner, eine Zugfestigkeit ≥ 485 MPa und eine Schlagzähigkeit, die der von Gussstücken überlegen ist

Stabile Hochtemperaturleistung: Es behält auch bei einer hohen Temperatur von 425 °C gute mechanische Eigenschaften bei

Keine Gussfehler: Eliminieren Sie Gussfehler wie Sand- und Gaslöcher und sorgen Sie für eine höhere Drucktragsicherheit

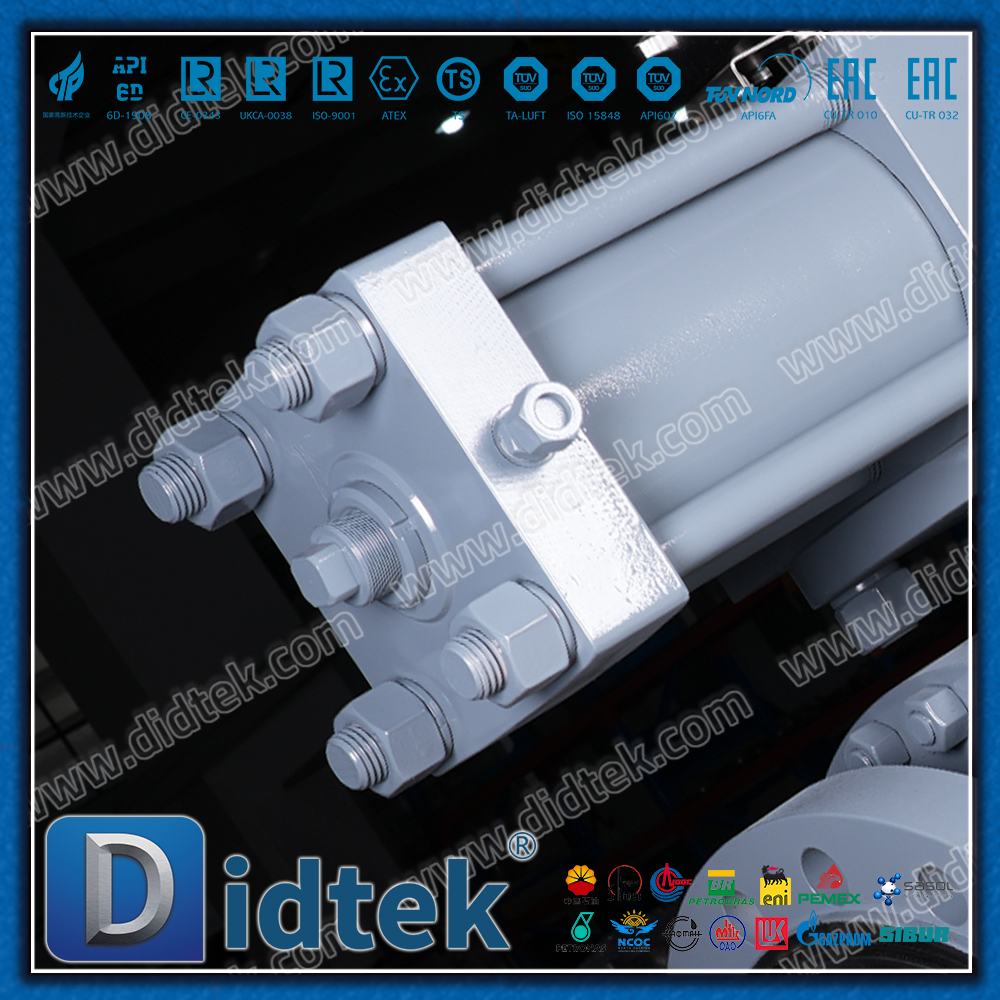

2. Spezielles hydraulisches Antriebssystem

Supergroße Drehmomentabgabe: Der hydraulische Antrieb bietet eine Drehmomentkapazität, die weit über der von pneumatischen/elektrischen Antrieben liegt

Präzise Positionssteuerung: Für eine präzise Einstellung der Ventilöffnung ist ein optionales hydraulisches Servosystem erhältlich

Eigenexplosionsgeschützt: Hydraulischer Antrieb ohne elektrische Komponenten, geeignet für explosionsgefährdete Umgebungen

Schnelle Reaktion: Vollhub-Aktionszeit 2–8 Sekunden (je nach Konfiguration einstellbar)

3. Hochleistungsdichtungssystem

Hochdruck-Dichtungsdesign: Es werden mehrere Dichtungsstrukturen verwendet, um sicherzustellen, dass bei der Klasse 2500 keine Leckage auftritt

Selbstausgleichender Ventilsitz: Der federbelastete Ventilsitz gleicht automatisch Änderungen des spezifischen Dichtungsdrucks aus, die durch Temperatur- und Druckschwankungen verursacht werden

Brandschutz: Entspricht dem API 607-Standard. Nach dem Versagen der Weichdichtung entsteht eine Metall-zu-Metall-Sekundärdichtung

Leistung und Vorteile

Ultrahochdruckfähigkeit: Bis zu einem Druckniveau der Klasse 2500

Zuverlässigkeit und Lebensdauer: Die vorgesehene Lebensdauer beträgt mehr als 100.000 Zyklen

Anpassungsfähigkeit an raue Umgebungen: wasserdicht, explosionsgeschützt, hitzebeständig und vibrationsbeständig

Geringer Wartungsaufwand: Das Hydrauliksystem hat einen langen Wartungszyklus und eine geringe Ausfallrate

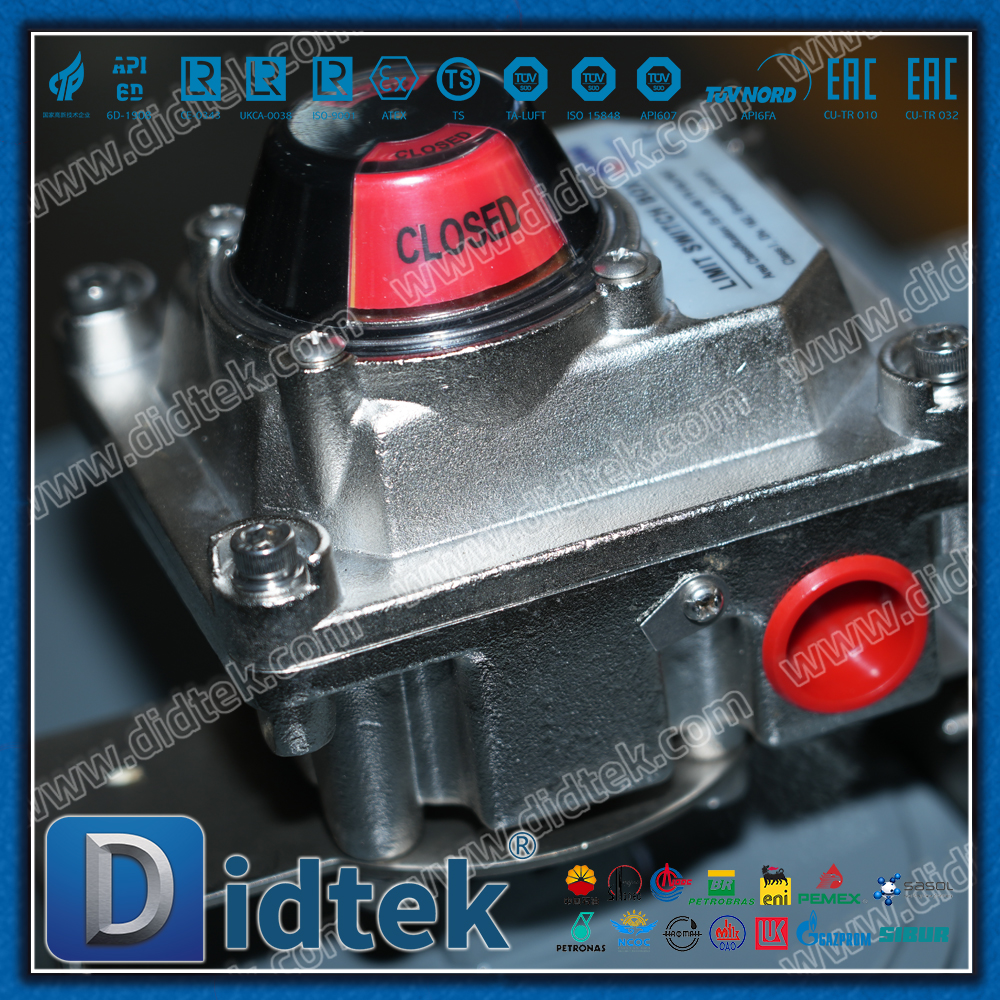

Intelligente Steuerung: Unterstützt Positionsrückmeldung, Drucküberwachung und Fernbedienung

Typische Anwendungsgebiete

Öl und Gas: Bohrlochkopfausrüstung, Drosselverteiler, Hochdrucksammel- und Transportleitungen

Chemischer Prozess: Beschickung und Entladung von Hochdruckreaktoren, Steuerung von Synthesekreisläufen

Energie und Strom: Hochdruck-Speisewasser- und Dampfsysteme für überkritische Anlagen

Schwerindustrie: Hydraulische Pressensysteme, Stahlwalzanlagen, Schwermaschinen

Spezielle Anwendungen: U-Boot-Ventile, Hilfssysteme für Kernkraftwerke, militärische Ausrüstung

Zusammenfassung

Das hydraulisch angetriebene Schmiedestahlventil Industrial A105N bietet Industrieanwendern durch die perfekte Kombination der herausragenden Leistung geschmiedeter Stahlmaterialien und der kraftvollen Leistung des hydraulischen Antriebs

Maximale Druckkapazität: Bis zu einem Druckniveau der Klasse 2500

Superstarkes Antriebsdrehmoment: Geeignet für die anspruchsvollsten Einsatzbedingungen

Eigensicher und zuverlässig: Explosionsgeschütztes Design, Fehlersicherheitsschutz

Lange Lebensdauer: Die ausgelegte Lebensdauer beträgt über 100.000 Zyklen

Anwendbare Kundengruppen: Kritische Anwendungsszenarien mit extrem hohen Anforderungen an Ventilleistung, Zuverlässigkeit und Sicherheit, wie z. B. Öl und Gas, chemische Industrie, Energie, Schwerindustrie usw.
