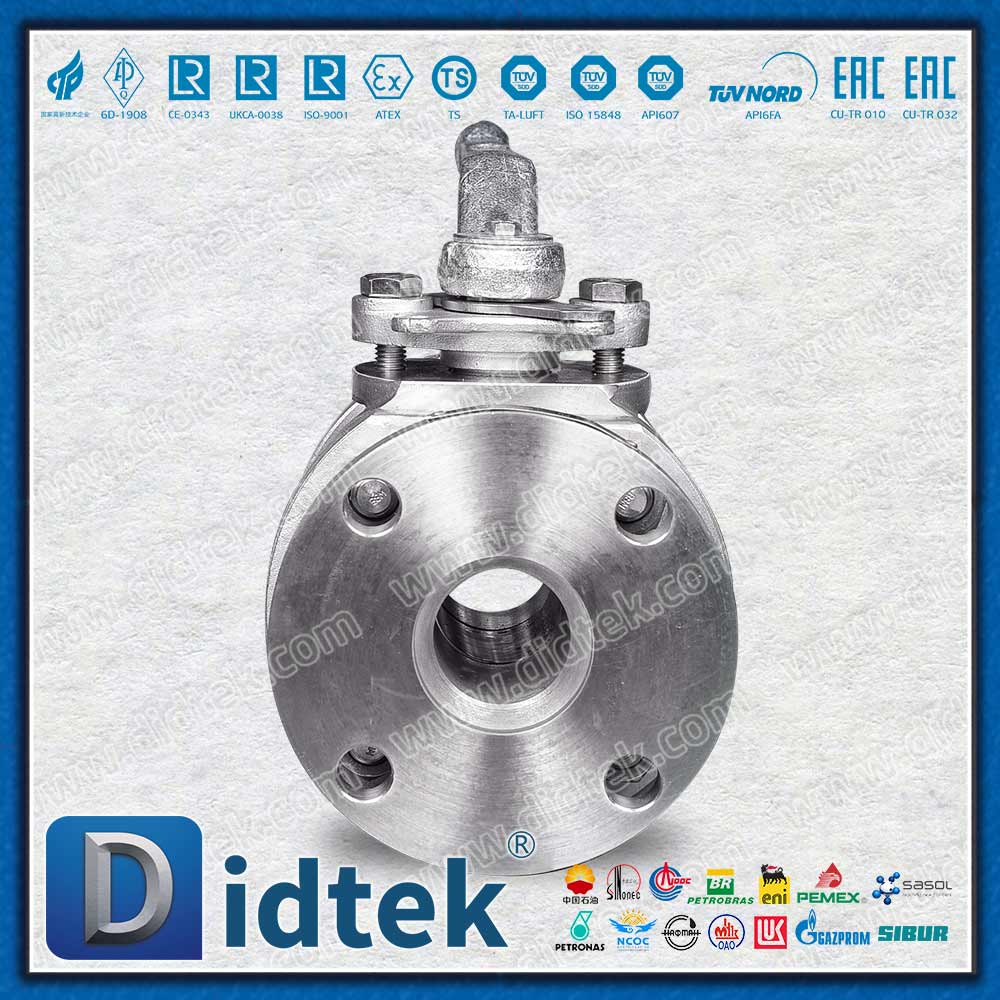

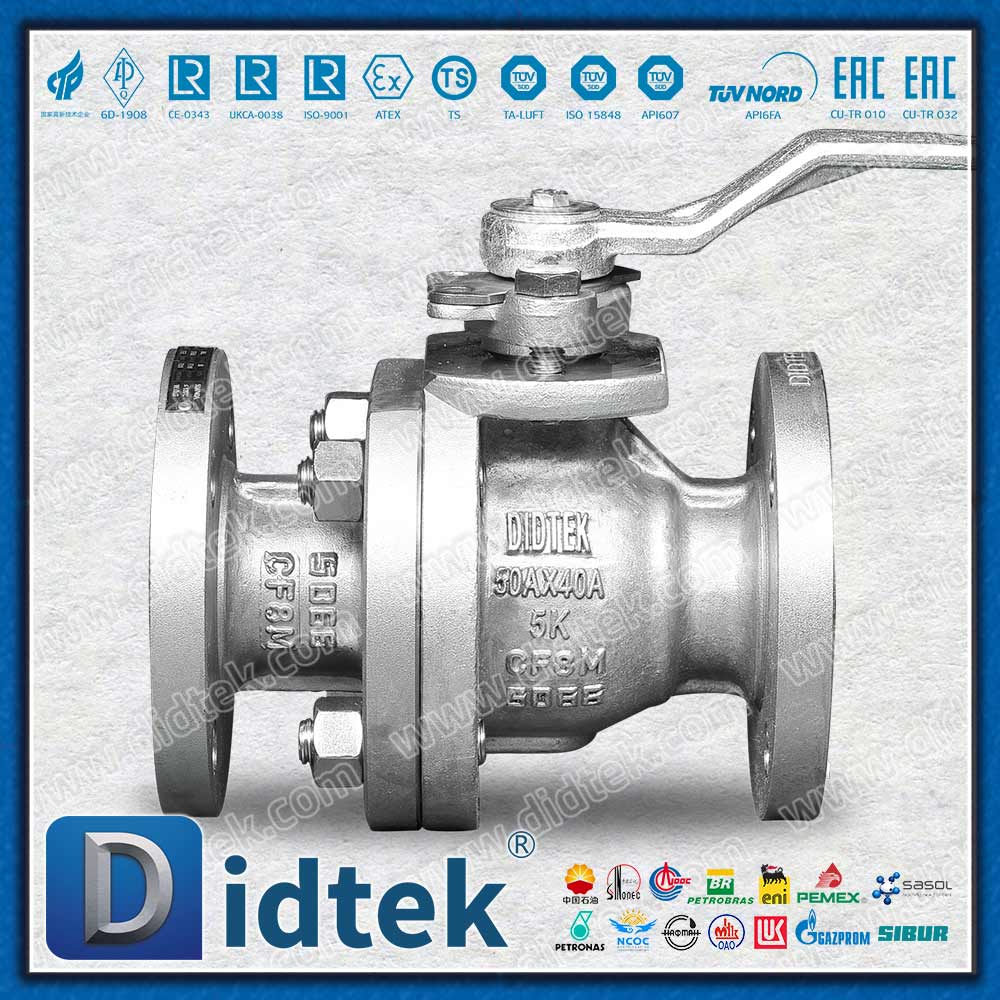

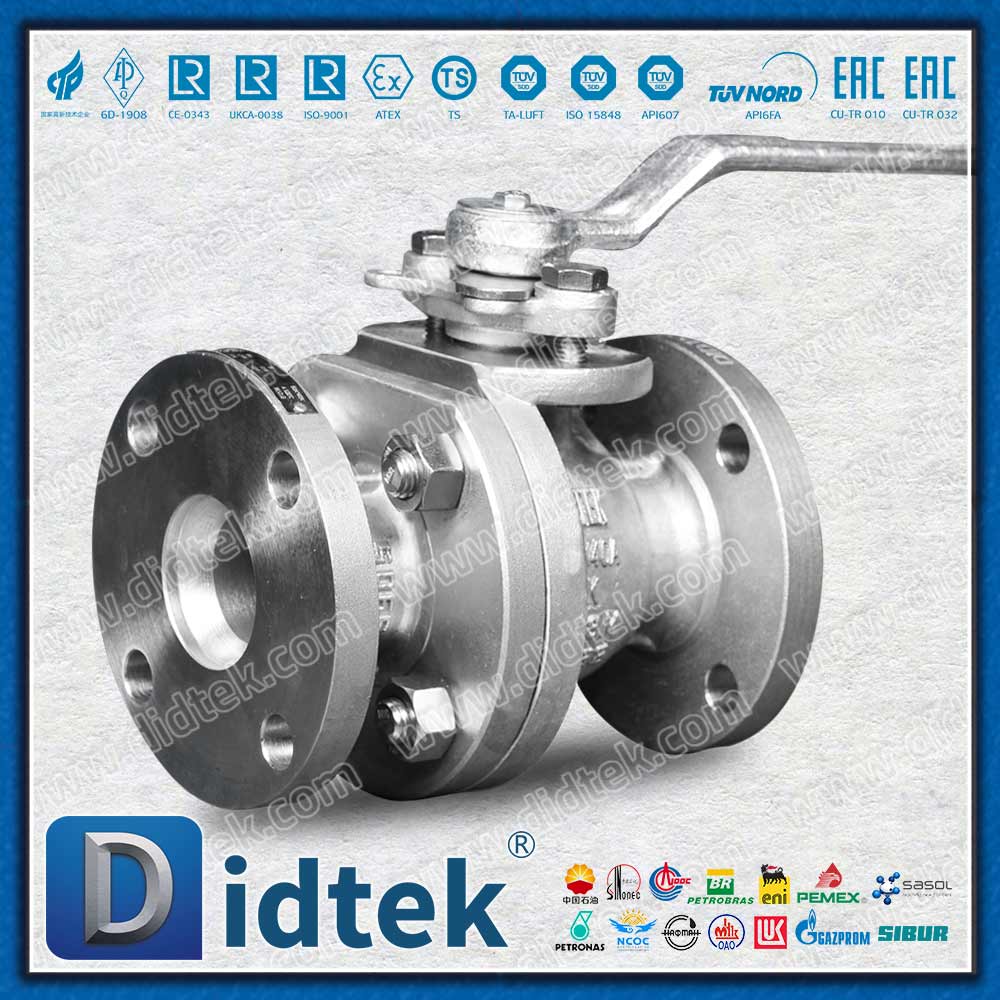

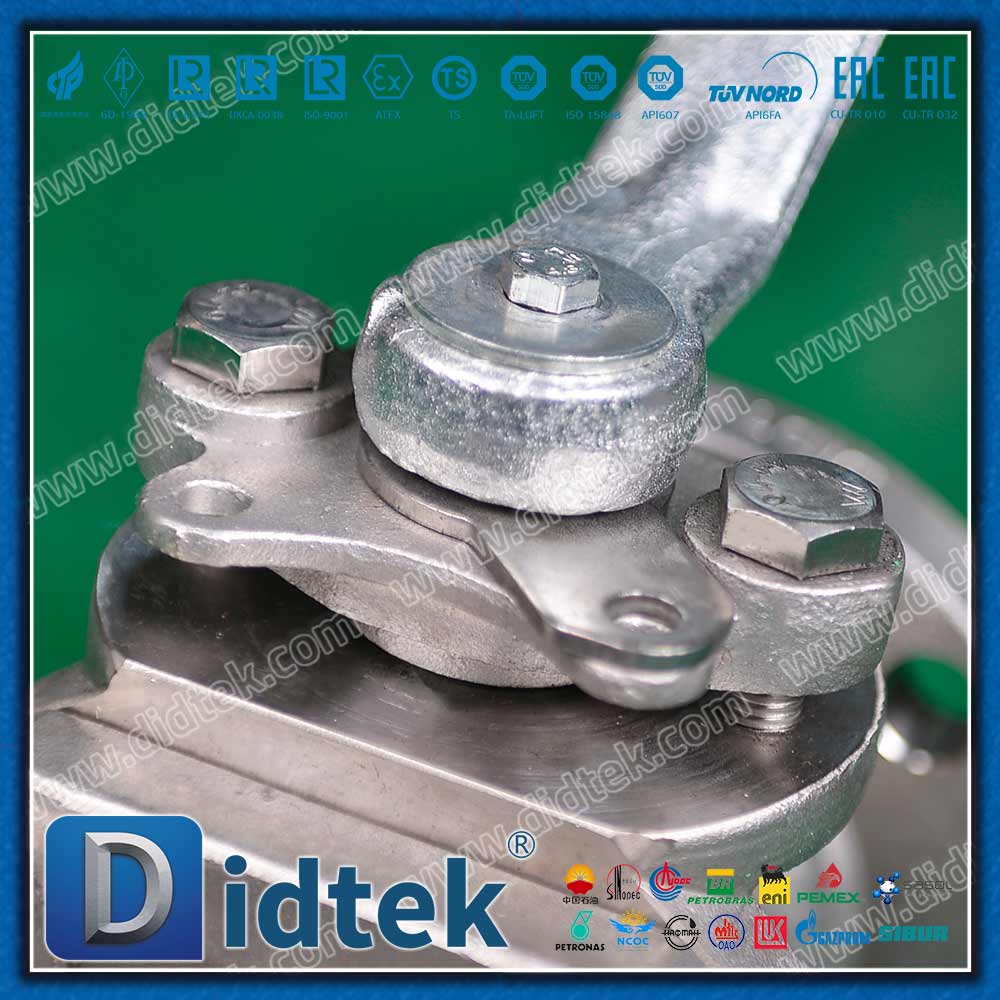

JIS 5K PTFE-Sitz-Schwimmkugelhahn mit reduziertem Durchgang

Kernproduktpositionierung

Ein schwimmender Kugelhahn, der strikt den japanischen Industriestandards (JIS) entspricht und sich durch ein reduziertes Flusswegdesign und einen weichen Ventilsitz aus Polytetrafluorethylen (PTFE) auszeichnet. Bei gleichzeitiger Gewährleistung einer zuverlässigen Abdichtung erzielt es eine hervorragende wirtschaftliche Leistung und ist eine ideale Wahl für die Steuerung und Absperrung in Niederdruck-Rohrleitungssystemen mit korrosiven Medien.

Einzelheiten zu den technischen Spezifikationen

Kerndesignmerkmale

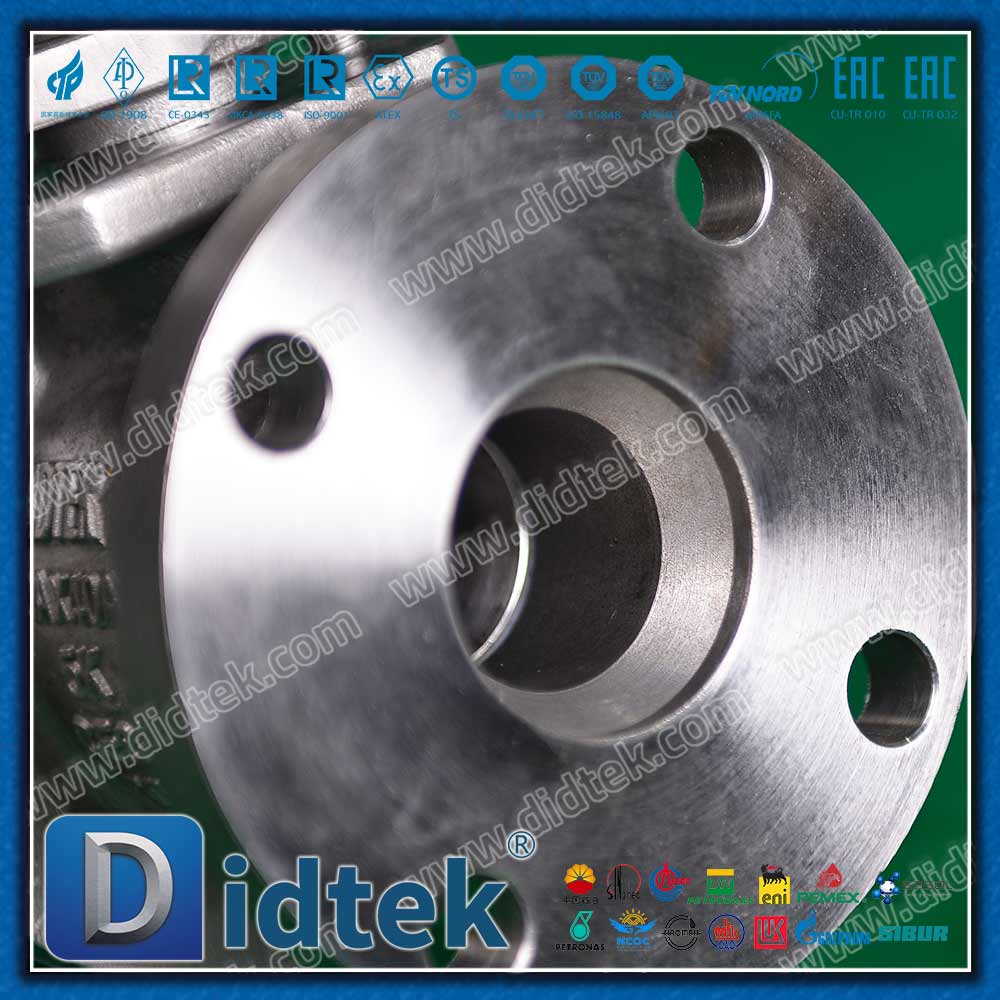

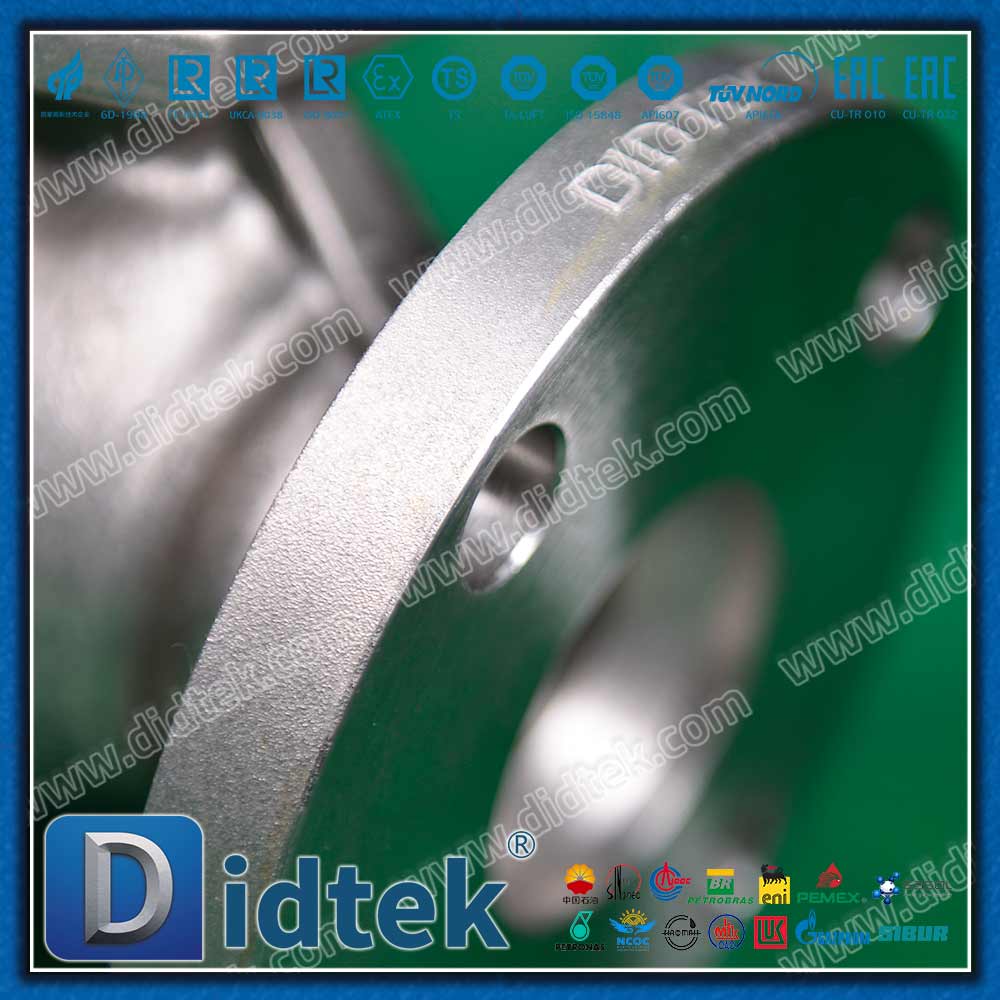

1. JIS 5K-Flanschstandard

Standardkonformität: Die wichtigsten Abmessungen wie der Außendurchmesser des Flansches, der Mittenabstand der Schraubenlöcher und die Dicke entsprechen vollständig dem JIS B 2220-Standard und gewährleisten eine perfekte Verbindung mit Rohrleitungen und Geräten in Japan, Südkorea und Südostasien, die den JIS-Standard verwenden.

Druckstufe: Die Druckstufe 5K ist für Rohrleitungssysteme mit mittlerem und niedrigem Druck geeignet, mit einer Obergrenze des Arbeitsdrucks von etwa 9,8 bar (1,0 MPa) bei Normaltemperatur.

2. Gestaltung reduzierter Abflusskanäle

Wirtschaftlich und effizient: Der Durchmesser des Kugelkanals ist kleiner als der Nenndurchmesser der Rohrleitung, wodurch die Ventilstruktur kompakter und leichter wird, die Herstellungskosten erheblich gesenkt werden und eine äußerst hohe preisliche Wettbewerbsfähigkeit erzielt wird.

Betrieb mit geringem Drehmoment: Die kleinere Kugel bedeutet, dass während des Öffnungs- und Schließvorgangs ein geringeres Betätigungsdrehmoment erforderlich ist, was die manuelle Bedienung komfortabler macht und auch den Bedarf an Antriebskraft des Aktuators reduziert.

Anwendungsbetrachtung: Es eignet sich für Anwendungsszenarien, die einen gewissen Druckabfall zulassen und kostensensibel sind.

3. PTFE-Ventilsitzdichtung

Hervorragende Dichtungsleistung: PTFE-Material zeichnet sich durch einen extrem niedrigen Reibungskoeffizienten und eine hervorragende Plastizität aus, was eine Abdichtung auf Blasenniveau ermöglicht (typischerweise bis ANSI B16.104 Klasse IV oder höher) und nahezu keine Leckage erreicht.

Breite chemische Kompatibilität: Es verfügt über eine ausgezeichnete Beständigkeit gegenüber den meisten starken Säuren, starken Laugen, Lösungsmitteln und korrosiven Chemikalien und ist somit die ideale Wahl für den Umgang mit korrosiven Medien.

Selbstreinigende Eigenschaft: Die glatte, nicht klebrige Oberfläche ist nicht anfällig für anhaftende Medien und verfügt über eine gewisse Selbstreinigungsfähigkeit.

4. Schwimmende Kugelstruktur

Automatische druckunterstützte Abdichtung: Unter Einwirkung des Mitteldrucks erfährt die Kugel eine leichte Verschiebung und wird fest gegen den Ventilsitz am Austrittsende gedrückt, wodurch eine selbstdichtende Dichtung entsteht. Je höher der Systemdruck, desto größer ist der spezifische Dichtdruck und desto zuverlässiger ist die Dichtwirkung.

Bidirektionale Abdichtung: Das Design ermöglicht in der Regel eine bidirektionale Blockierung und Abdichtung, ohne Einschränkungen hinsichtlich der Installationsrichtung.

Einfache Struktur: Im Vergleich zu festen Kugelhähnen ist die Struktur einfacher und die Wartung einfacher.

Leistung und Vorteile

Hohe Kostenleistung: Das Design mit reduziertem Durchmesser und die standardisierte Produktion bringen erhebliche Kostenvorteile.

Hervorragende Korrosionsbeständigkeit: Der Ventilkörper aus Edelstahl in Kombination mit dem PTFE-Ventilsitz hält einer Vielzahl korrosiver Medien stand.

Einfache Bedienung und zuverlässige Abdichtung: Die Kombination aus niedrigem Drehmoment und den hervorragenden Eigenschaften von PTFE gewährleistet den zuverlässigen Betrieb des Ventils über seine lange Lebensdauer.

Standardkompatibilität und Austauschbarkeit: Der JIS-Standard gewährleistet Installationskomfort und Austauschbarkeit von Ersatzteilen in bestimmten Märkten.

Sicherheitsdesign: Das integrierte Antistatikgerät und das feuerfeste Design erhöhen die Sicherheit unter brennbaren und explosiven Arbeitsbedingungen.

Typische Anwendungsgebiete

Dieses Ventil wird häufig in Rohrleitungen für korrosive Medien mit mittlerem und niedrigem Druck in den folgenden Branchen eingesetzt:

Chemieingenieurwesen und Petrochemie: Transport verschiedener Säuren, Laugen, Lösungsmittel und anderer Chemikalien.

Wasseraufbereitung und Umweltschutz: Abwasseraufbereitung, Reinwasseraufbereitung, chemische Dosiersysteme.

Halbleiter und Elektronik: Reinstwassersysteme und chemische Abgabesysteme.

Papierherstellung und Zellstoff: Pharmazeutische Lösungen, Bleichmittel und Zellstoffpipelines.

Schiffs- und Meerestechnik: Meerwasserleitungen, Ballastwasser, Bilgenwassersysteme.

Allgemeine Industrie: Kühlwasser, Druckluft und andere öffentliche Versorgungssysteme.

Auswahlhilfe

Bitte bestätigen Sie bei der Auswahl des Modells die folgenden Parameter

Nennweite: DN15 - DN300 (oder entsprechende Zoll-Angaben).

Ventilkörpermaterial: Wählen Sie CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) basierend auf der Korrosivität des Mediums.

Betriebsart: Handgriff, Getriebe, pneumatischer oder elektrischer Antrieb.

Optionale Konfigurationen: Erweiterte Ventilabdeckung (für Isolierung oder niedrige Temperatur), Verriegelungsvorrichtung, Mikroschalter usw.

Zusammenfassung

Der JIS 5K PTFE-Ventilsitz-Schwimmkugelhahn mit reduziertem Durchmesser ist ein klassisches Produkt, das ein perfektes Gleichgewicht zwischen Kosten, Leistung und Standardkonformität bietet. Dank der breiten Anerkennung der JIS-Standards, der wirtschaftlichen Vorteile des Designs mit reduziertem Durchmesser und der hervorragenden Korrosionsbeständigkeit und Dichtungsleistung von PTFE-Dichtungen ist es zu einer zuverlässigen und wirtschaftlichen Wahl für die Flüssigkeitskontrolle in vielen Industriebereichen geworden, insbesondere auf dem asiatischen Markt.
